Adafruit Feather RP2040 Pinout

Adafruit Feather RP2040 dává čip RP2040 do standardizovaného formátu Feather. Hlavní piny jsou na stejných místech jako u ostatních Featherů, takže deska pasuje na rozšiřující desky FeatherWing.

Oproti Picu přidává nabíječku Li-Po článku, konektor STEMMA QT, RGB LED a 8 MB flash.

Parametry

  • RP2040: 2× Arm Cortex-M0+ až 133 MHz, 264 kB SRAM
  • 8 MB flash
  • USB-C, nabíječka Li-Po s konektorem JST PH
  • konektor STEMMA QT / Qwiic (I2C) pro senzory bez pájení
  • RGB LED NeoPixel (GPIO16), červená LED (GPIO13), tlačítka BOOT a RESET
  • 4 analogové vstupy A0–A3 (GPIO26–29)
  • formát Feather 50,8 × 22,9 mm

Nejlépe je podporovaný v CircuitPythonu, funguje ale i MicroPython, Arduino IDE a Pico SDK. Jména pinů na desce (A0, D24, SCK…) jsou stejná v Arduinu i v CircuitPythonu.

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

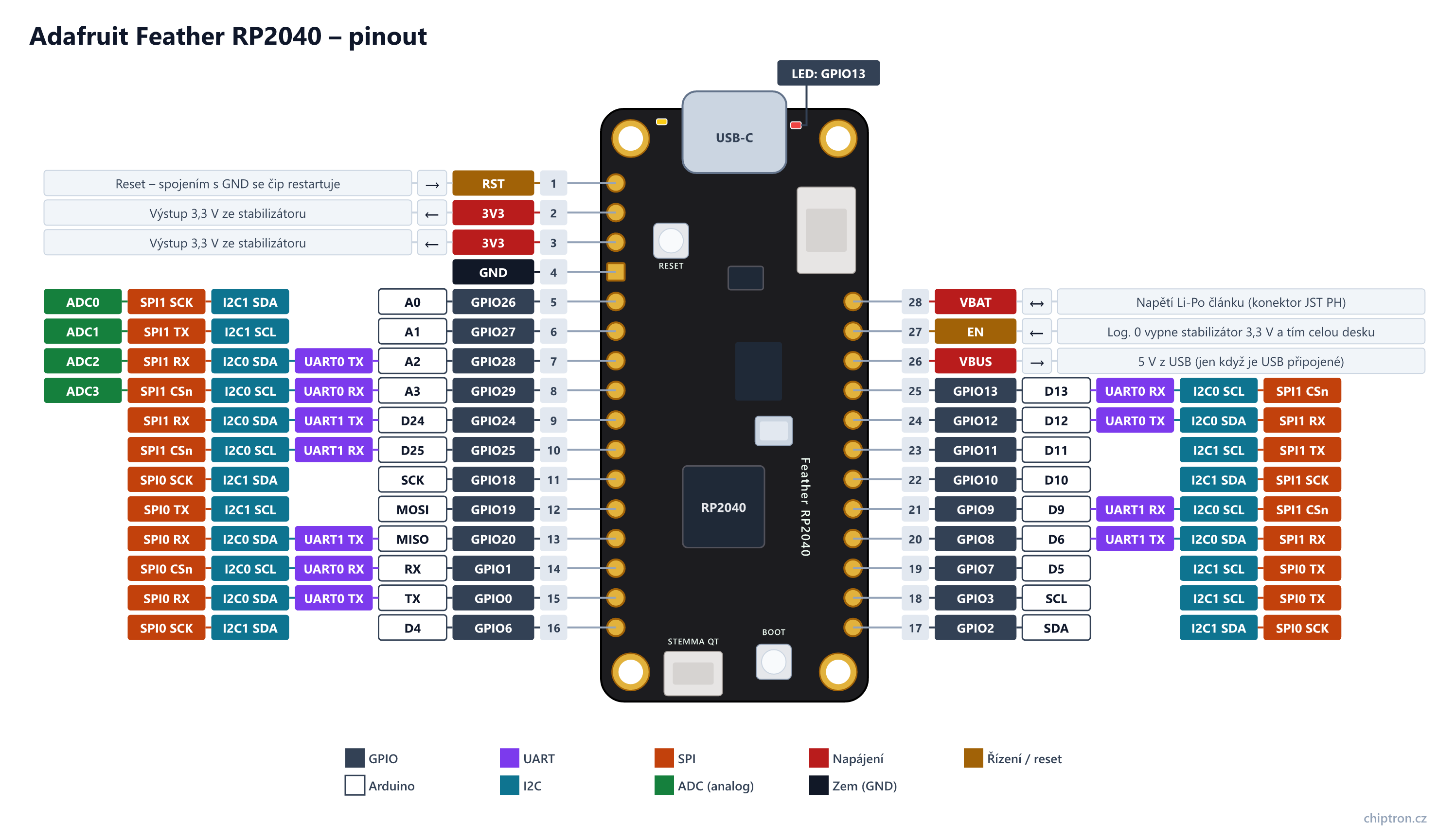

Adafruit Feather RP2040 – pinoutAdafruit Feather RP2040 – pinoutchiptron.czRP2040USB-CRESETBOOTSTEMMA QTFeather RP2040LED: GPIO13 1 RST → Reset – spojením s GND se čip restartuje 2 3V3 ← Výstup 3,3 V ze stabilizátoru 3 3V3 ← Výstup 3,3 V ze stabilizátoru 4 GND 5 GPIO26 A0 I2C1 SDA SPI1 SCK ADC0 6 GPIO27 A1 I2C1 SCL SPI1 TX ADC1 7 GPIO28 A2 UART0 TX I2C0 SDA SPI1 RX ADC2 8 GPIO29 A3 UART0 RX I2C0 SCL SPI1 CSn ADC3 9 GPIO24 D24 UART1 TX I2C0 SDA SPI1 RX 10 GPIO25 D25 UART1 RX I2C0 SCL SPI1 CSn 11 GPIO18 SCK I2C1 SDA SPI0 SCK 12 GPIO19 MOSI I2C1 SCL SPI0 TX 13 GPIO20 MISO UART1 TX I2C0 SDA SPI0 RX 14 GPIO1 RX UART0 RX I2C0 SCL SPI0 CSn 15 GPIO0 TX UART0 TX I2C0 SDA SPI0 RX 16 GPIO6 D4 I2C1 SDA SPI0 SCK 28 VBAT ↔ Napětí Li-Po článku (konektor JST PH) 27 EN ← Log. 0 vypne stabilizátor 3,3 V a tím celou desku 26 VBUS → 5 V z USB (jen když je USB připojené) 25 GPIO13 D13 UART0 RX I2C0 SCL SPI1 CSn 24 GPIO12 D12 UART0 TX I2C0 SDA SPI1 RX 23 GPIO11 D11 I2C1 SCL SPI1 TX 22 GPIO10 D10 I2C1 SDA SPI1 SCK 21 GPIO9 D9 UART1 RX I2C0 SCL SPI1 CSn 20 GPIO8 D6 UART1 TX I2C0 SDA SPI1 RX 19 GPIO7 D5 I2C1 SCL SPI0 TX 18 GPIO3 SCL I2C1 SCL SPI0 TX 17 GPIO2 SDA I2C1 SDA SPI0 SCK GPIO Arduino UART I2C SPI ADC (analog) Napájení Zem (GND) Řízení / reset
Stáhnout:PNGSVG
Tabulka pinů – Adafruit Feather RP2040
PinNázevArduinoSměrUARTI2CSPIPWMADCPoznámka
1RSTvstupReset – spojením s GND se čip restartuje
23V3výstupVýstup 3,3 V ze stabilizátoru
33V3výstupVýstup 3,3 V ze stabilizátoru
4GND–
5GPIO26A0vstup/výstupUART1 CTSI2C1 SDASPI1 SCKPWM5 AADC0
6GPIO27A1vstup/výstupUART1 RTSI2C1 SCLSPI1 TXPWM5 BADC1
7GPIO28A2vstup/výstupUART0 TXI2C0 SDASPI1 RXPWM6 AADC2
8GPIO29A3vstup/výstupUART0 RXI2C0 SCLSPI1 CSnPWM6 BADC3ADC3 – na Picu měří VSYS, tady je volný
9GPIO24D24vstup/výstupUART1 TXI2C0 SDASPI1 RXPWM4 A
10GPIO25D25vstup/výstupUART1 RXI2C0 SCLSPI1 CSnPWM4 B
11GPIO18SCKvstup/výstupUART0 CTSI2C1 SDASPI0 SCKPWM1 A
12GPIO19MOSIvstup/výstupUART0 RTSI2C1 SCLSPI0 TXPWM1 B
13GPIO20MISOvstup/výstupUART1 TXI2C0 SDASPI0 RXPWM2 A
14GPIO1RXvstup/výstupUART0 RXI2C0 SCLSPI0 CSnPWM0 B
15GPIO0TXvstup/výstupUART0 TXI2C0 SDASPI0 RXPWM0 A
16GPIO6D4vstup/výstupUART1 CTSI2C1 SDASPI0 SCKPWM3 A
17GPIO2SDAvstup/výstupUART0 CTSI2C1 SDASPI0 SCKPWM1 AI2C SDA – i na konektoru STEMMA QT
18GPIO3SCLvstup/výstupUART0 RTSI2C1 SCLSPI0 TXPWM1 BI2C SCL – i na konektoru STEMMA QT
19GPIO7D5vstup/výstupUART1 RTSI2C1 SCLSPI0 TXPWM3 B
20GPIO8D6vstup/výstupUART1 TXI2C0 SDASPI1 RXPWM4 A
21GPIO9D9vstup/výstupUART1 RXI2C0 SCLSPI1 CSnPWM4 B
22GPIO10D10vstup/výstupUART1 CTSI2C1 SDASPI1 SCKPWM5 A
23GPIO11D11vstup/výstupUART1 RTSI2C1 SCLSPI1 TXPWM5 B
24GPIO12D12vstup/výstupUART0 TXI2C0 SDASPI1 RXPWM6 A
25GPIO13D13vstup/výstupUART0 RXI2C0 SCLSPI1 CSnPWM6 BČervená LED (D13)
26VBUSvýstup5 V z USB (jen když je USB připojené)
27ENvstupLog. 0 vypne stabilizátor 3,3 V a tím celou desku
28VBATvstup/výstupNapětí Li-Po článku (konektor JST PH)

Na co si dát pozor

  • GPIO nejsou 5V tolerantní. Na 5V signály použijte převodník úrovní.
  • Pin EN vypne stabilizátor 3,3 V a tím celou desku – hodí se pro vypínač při napájení z baterie.
  • Deska nemá dělič pro měření napětí článku – pro kontrolu baterie přidejte vlastní dělič na analogový vstup.
  • I2C na GPIO2/3 je sdílené s konektorem STEMMA QT.
  • VBUS je 5 V z USB jen při připojeném kabelu.
