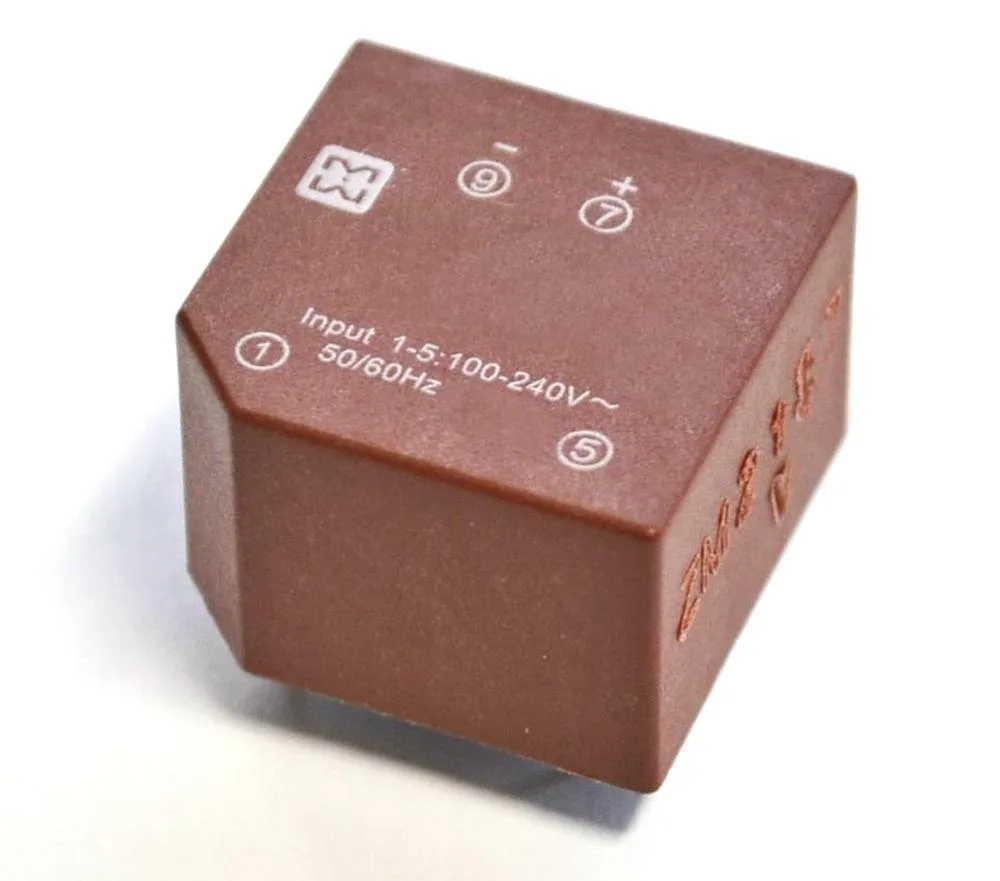

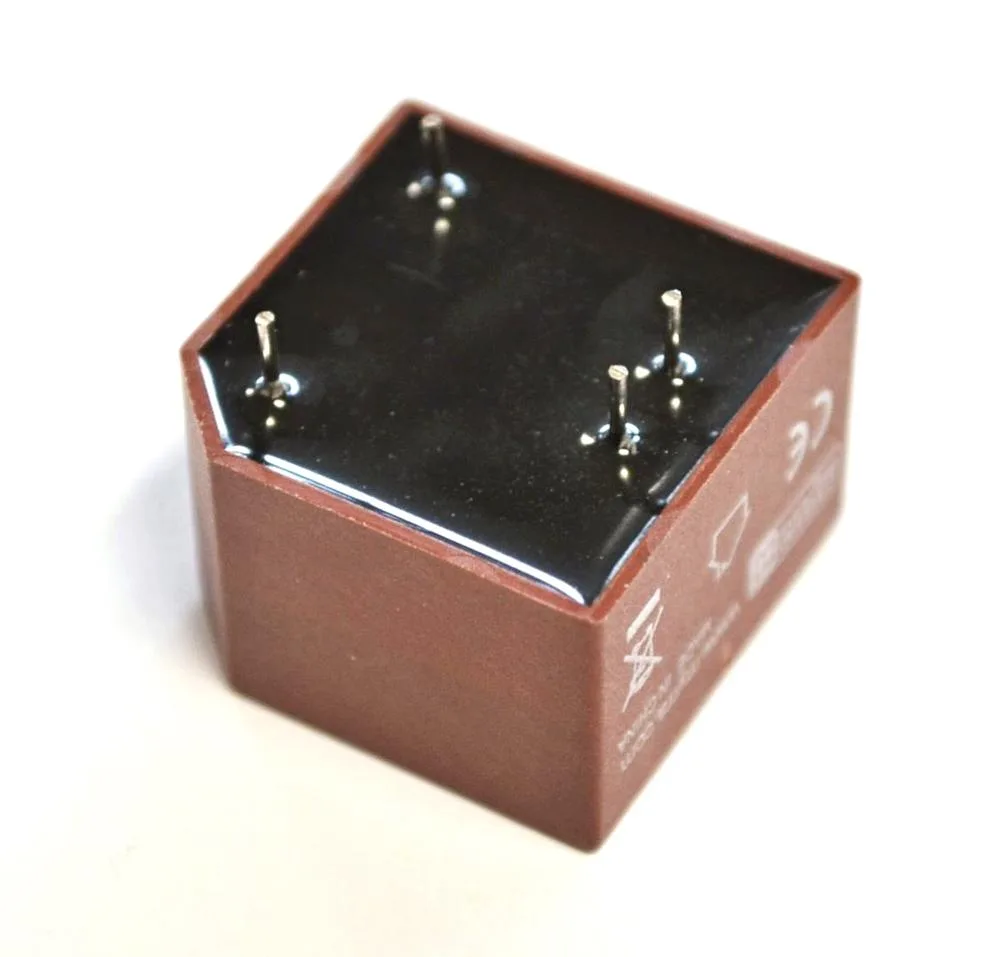

16gramů, 25x25x16mm, 3Watt – to je Myrra 48000

Myrra navazuje na úspěch série 47000 novou sérií AC/DC měničů 48000. Podívejte se na některé její vlastnosti na příkladu.

Měnič má napájet elektronické zařízení s mikrokontrolérem nominálním napájecím napětím 3,3V. Rozsah teplot okolí je -25 až 80°C. Odběr zařízení je 20uA v režimu spánku, max. odběr je 250mA.

V tomto případě máme dvě možnosti, použít model 48021 nebo 48022 + lineární nebo spínaný regulátor 5/3,3V.

Model 48021

1. přesnost výstupního napětí: E1 = ±5%

2. závislost výstupního napětí na zátěži: E2 = ±5%

3. dynamická odezva na změnu zátěže 50-100%: ±10% jmenovitého napětí

4. změna výstupního napětí při změně vstupního napětí v rozsahu 85 až 265V AC: E3 = ±5%

5. zvlnění napětí na výstupu: 200mV špička-špička.

Maximální provozní napětí mikrokontroléru je typicky 3,6V, absolutní max. napětí je typicky 4V. Napětí vyšší než 4V může mikrokontrolér poškodit.

V nejhorším případě může být stejnosměrné výstupní napětí 3,3V + E1 + E2 + E3 = 3,795V > 3,6V. Když přidáme překmity ±0,33V a zvlnění 200mV špička-špička, napětí může dosáhnout 4,325V > 4V.

Skutečná tolerance výstupního napětí může být lepší, musí být ale potvrzena testováním a měřením – což je časově náročný úkol.

Model 48022 + stabilizátor 5/3,3V

Tato varianta je dražší, ale určitě splní všechny požadavky. Potřebujeme se pouze rozhodnout, zda použijeme lineární nebo spínaný regulátor napětí 5/3,3V. Lineární regulátor je levnější, dokážeme mu ale poskytnout přiměřený chladič?

V nejhorším případě může být stejnosměrné výstupní napětí měniče 48022 Vout= 5V + E1 + E2 + E3= 5 + 5% + 5% +3% = 5,65V. Při maximálním odběru 250mA bude na lineárním stabilizátoru výkonová ztráta 0,25*(5,65 – 3,3)=0,59W.

Uvažujme o max. teplotě čipu 105°C aby se nepřehřívaly součástky v blízkém okolí regulátoru. Při teplotě okolí 80°C potřebujeme, aby tepelný odpor mezi čipem a okolím byl menší než (105-80)/0,59=42,4 K/W. Při použití stabilizátoru v pouzdře WDFN-6 s chladící ploškou (tepelný odpor mezi čipem a chladící ploškou 5,4°C/W) na to bude potřeba přibližně 13,5cm2 4 vrstvého plošného spoje. (AN-2020 Thermal Design By Insight, Not Hindsight).

V tomto případě není třeba použít spínaný regulátor napětí, plocha plošného spoje potřebná na chlazení lineárního regulátoru je akceptovatelná. Toto řešení je tedy technicky realizovatelné.

Více informací o produktech série 48000 najdete na mikrostránce značky Myrra nebo nás kontaktujte na adrese myrra@soselectronic.com

Vlastnosti:

– Přímá náhrada za transformátory velikosti EE20

– Výstupní výkon 3W do teploty okolí 50°C, 2,5W při 60°C a 1W při 80°C

– Výstupní napětí 3,3 až 24V

– Odolnost vůči zkratu na výstupu

– Spotřeba naprázdno méně než 0,15W

– Certifikáty bezpečnosti VDE, ENEC, UL
