Není to věda, jen to chce grif. Pak to jde jako po másle.
Pájení SMD součástek má pověst černé magie — malé součástky, malé plošky, velký stres. Ve skutečnosti je to technika jako každá jiná: dá se naučit za odpoledne, pokud víte, co děláte.
Vybavení, bez kterého to nejde
Základ je kvalitní pájecí pero s tenkým hrotem a regulací teploty. U SMD se pohybujete kolem 250–300°C, záleží na pájecí slitině a designu desky (zda je tam pouze tenký spoj nebo je součástka naopak připojena k velké ploše mědi). Klasická cínová pájka (Sn63Pb37) taje kolem 183 °C, bezolovnatá potřebuje trochu víc. Mrkněte do katalogového listu.
Z vlastní zkušenosti doporučuji USB-C pera — jsou lehká, cestovní a dobíjí se z powerbanky nebo PD adaptéru. Otestoval jsem několik:
- Pinecil v2 — dlouhodobě oblíbená volba. Lehké, open-source firmware, slušný výkon, cena kolem 600 Kč. Solidní základ pro každého bastlíře.
- FNIRSI HS-02A — výkon až 100W přes USB PD, tři přednastavené teplotní profily. Rukojeti se po delší práci trochu zahřívají, ale jinak solidní kousek.
- Sequre S99 — používá kvalitní hroty JBC, rychlý náběh teploty. Ergonomie průměrná, ale pro občasné pájení v pohodě.
- Sequre SI012 Pro Max — podporuje hroty TS i T12, OLED displej, 10 sekund na 300 °C. Velmi lehké, příjemná manipulace.
Pokud chcete stacionární stanici s pořádným stojanem, dobrou volbou je i Weller WE1010 — 70W, LCD, ESD bezpečnost. Na SMD víc než dostačuje.
Hrot: tenký, dobře pocínovaný. Špičatý pro drobné 0402 pasivy, šikmý plocha (chisel) na IC a SOT pouzdra — přenese víc tepla najednou.
Pájecí pasta vs. drát
Na SMD se nejčastěji používá:
- Pájecí pasta — pro reflow (horkovzdušná pájecí stanice nebo pec). Nanáší se na plošky před osazením, součástky se přiloží a zahřejí najednou. Výsledek je profesionální, ale vyžaduje flux a čistý povrch DPS.
- Pájecí drát s flux jádrem — pro ruční pájení hrotem. Průměr 0,5–0,8 mm je ideál pro SMD. Silnější drát (1 mm+) je pro SMD předávkování tavidlem i cínem.
Flux (tavidlo) je váš nejlepší kamarád. Bez něj pájka neteče, tvoří kuličky a spoje vypadají matně. Použijte flux v peru, gelu nebo spreji — a pak opláchnout isopropylalkoholem.

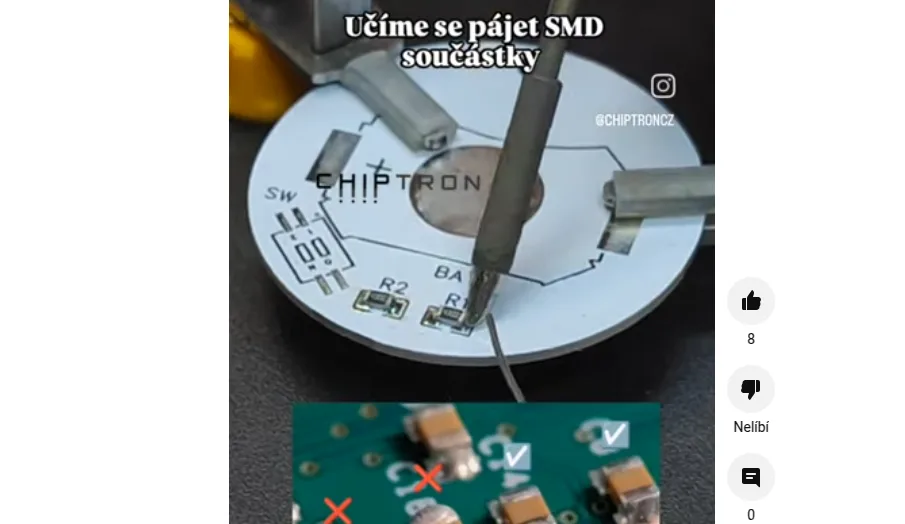

Postup: ruční pájení hrotem
- Pocínujte jednu plošku. Na DPS naneste malé množství cínu na jednu ze dvou plošek součástky.
- Přiložte součástku pinzetou. Podržte ji na místě.
- Zahřejte pocínovanou plošku. Hrotem se dotkněte plošky i vývodu součástky současně — cín se roztaví a součástku přichytí. Okamžitě odtáhněte hrot.
- Zapájejte druhý vývod. Teď součástka nespadne, přidejte cín na druhý spoj normálně.
- Zkontrolujte spoje. Lesklé, hladké, bez cínem pokrytých sousedních plošek.
IC a QFN pouzdra: drag soldering
U IC a QFN pouzder (více vývodů najednou) je postup trochu jiný. Nejdřív zakotvěte čip: zapájejte jednu rohovou nožku, pak nožku na protilehlém rohu — čip se přichytí a při dalším pájení se nepohne. Teprve pak jděte na zbytek vývodů.
Samotné pájení řadou vývodů funguje metodou drag soldering — na hrot nanesete trochu víc cínu (a ideálně flux v gelu), přiložíte hrot pod mírným úhlem na řadu nožiček a pomalu táhnete podél. Cín se přilepí na každý vývod, přebytky — tedy cínové mosty mezi nožičkami — odstraníte odsávací šňůrou (wick).
Wick je splétaný měděný drát napuštěný fluxem. Přiložíte ho na místo s přebytkem cínu, přitlačíte hrotem páječky a cín se kapilárně vsaje do šňůry. Odtáhnete i s přebytkem. Funguje spolehlivě — i na velmi husté výrazy vývodů jako TQFP nebo LQFP. Po použití vždy odřízněte spotřebovanou část šňůry, použitý konec je zaplombovaný cínem a dál neodsává.
Typické chyby
Studené spoje — matný, drsný povrch. Příčina: málo tepla nebo pohyb součástky při tuhnutí. Oprava: přihřát a nechat cín znovu natavit.
Mosty — cín propojí dva sousední vývody. Řešení: wick + flux, nebo opatrně hrot s malým pohybem.
Tombstone — součástka se postaví na jednu stranu jako náhrobek. Nastává při reflow, když jedna strana tuhne dřív. Oprava: znovu přihřát a přitlačit.
Závěrem
SMD pájení je o teplotě, tavidle a klidné ruce. Nic víc. S páječkou s regulací, tenkým hrotem a fluxem zvládnete i 0603 odpory bez problémů — a 0402 přijdou samy časem. Stačí si to zkusit na staré DPS nebo cvičném panelu.
