Samopájecí plošný spoj. Zapájení součástek bez potřeby páječky, pece nebo horkovzduchu.

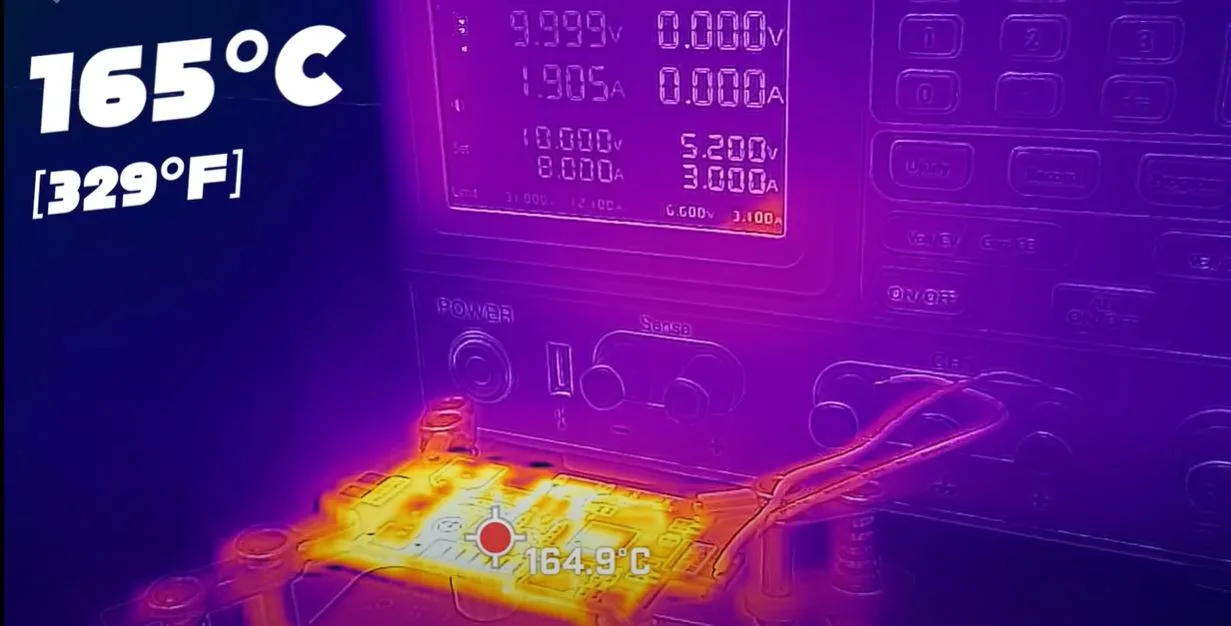

Teplotní mapa zahřívaného plošného spoje zobrazuje přibližně 165,9 °C

Sámopájecí plošný spoj? Že to zní jako HLOUPOST? Hloupost to není a dokázal to youtuber Carl Bugeja. Ten si navrhl plošný spoj pro projekt Open Reflow Controller tak, aby nepotřeboval k zapájení ani páječku, ani horkovzduch nebo pec.

A princip je vlastně jednoduchý.

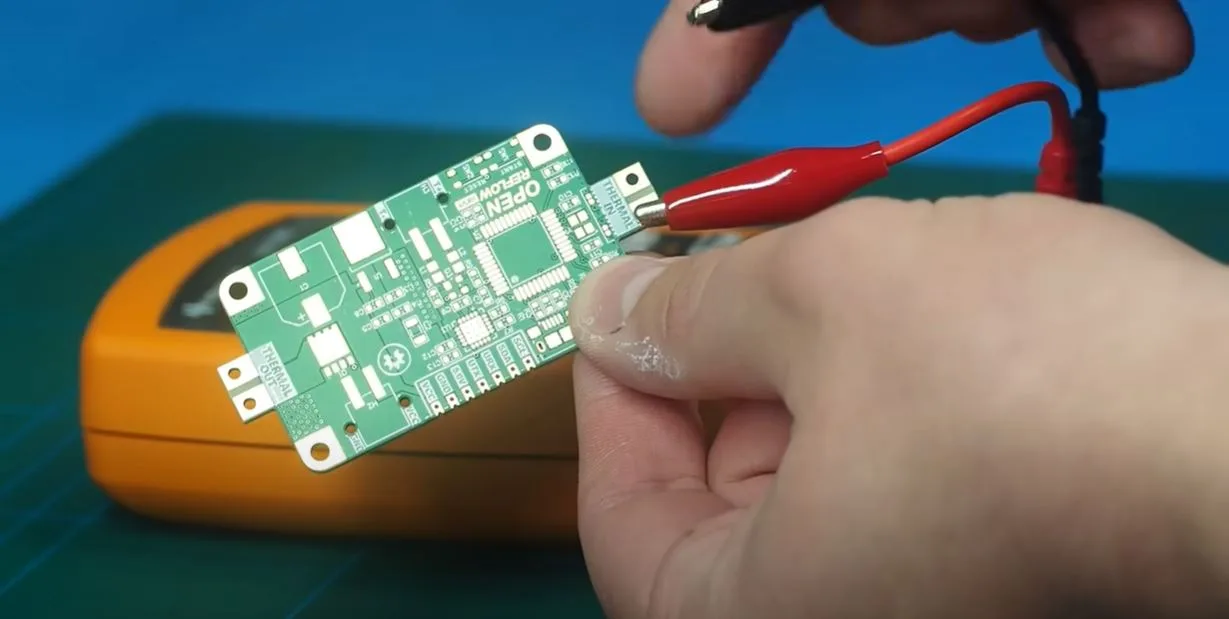

Ruka přikládá vodiče k samopájecímu plošnému spoji s drobnými součástkami

Pokud chceme mít malý plošný spoj, musíme použít i malé součástky. To ale může být pro řadu lidí problém. Buď na součástky „prostě nevidí“ nebo nemají potřebné vybavení – mikropáječka, horkovzduch. A taky samotné ruční pájení zabere spoustu času,

Youtuber Carl Bugeja na to šel od lesa – proč by se plošný spoj nemohl zapájet sám? Navrhl tak plošnýj spoj kombinující dva prvky – vlastní projekt (v tomto případě řídící desku pájecí pece) a také topnou spirálu/meandr ve vnitřní vrstvě plošného spoje.

Na desku nanese pájecí pastu, na pastu umístí součástky (SMD), na dedikované plošky připojí 9V z laboratorního zdroje a plošný spoj se sám ohřeje na zhruba 160 °C – tím se aktivuje pasta a součástky se zapájí na své místo.

jednoduché a účinné.

A jaké by mohly být výhody této technologie?

– rychlá regulace teploty. Dobře tak můžete následovat pájecí křivku z katalogového listu součástek

– není potřeba drahé pájecí vybavení

– součástky nejsou tak teplotně namáhány

A nevýhody?

– potřebujete jednu vrstvu plošného spoje pro umístění topné sirály (topného meandru).

– pokud se součástka nezapájí (nebo se zapájí nesprávně), stejně můžete potřebovat pájecí vybavení pro opravu
