Aktualizace: NewLogic – simulátor logických obvodů + LogiSim a SimcirJS

Aktualizace: Další dva simulátory logických obvodů najdete na konci článku.

NewLogic – simulátor logických obvodů vyniká svou naprostou jednoduchostí a jasným užitím. Uživatel propojí všechny logické bloky a pomocí spínačů (vstupů) a LED (výstupů) simuluje chování celého bloku.

Program je naprosto jednoduchý a neumí o nic víc než bylo popsáno výše. Program je ale multiplatformní a tak si jej mohou nainstalovat jak uživatele operačního systému Windows, tak i Linux.

Instalační adresář najdete na této adrese https://github.com/ericm/newlogic/releases

Github projektu najdete na https://github.com/ericm/newlogic

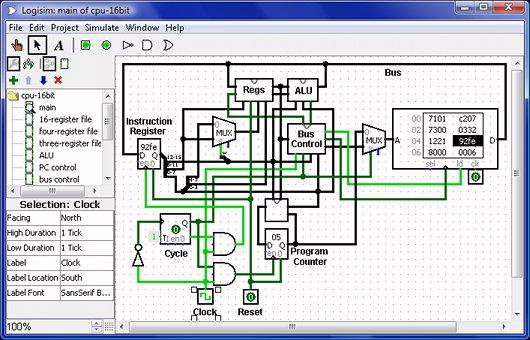

LogiSim

Pavel Šafář u mě na facebookových stránkách zmínil další simulátor – LogiSim.

Předností simulátoru logických obvodů LogiSim je mnohem větší různorodost logických jednotek, které lze v simulátoru vyzkoušet.

Jednoduše si tak můžete postavit vlastní 8 či 16 bitový mikropočítač.

Program je napsán v jazyce Java a tak poběží téměř všude.

Stránka projektu: http://www.cburch.com/logisim/

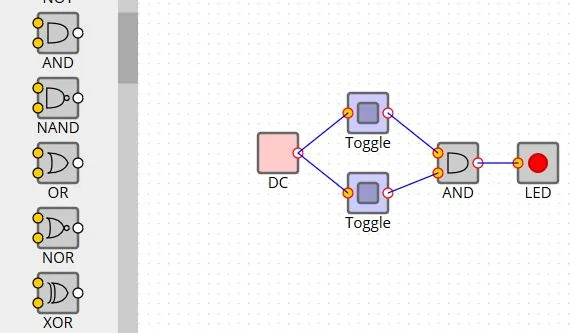

SimcirJS

Michal Kočer zase používá simulátor logických obvodů SimcirJS. Napsal to na facebookové skupině Učíme informatiku.

SimcirJS běží pouze v prohlížeči, není tedy nutné nic instalovat ani kompilovat. Je napsán v HTML5 a JavaScript.

Na stránce prostě jen vezmete logický prvek, umístíte ho do vyhrazeného prostoru simulátoru a pak jen spustíte.

Váš výtvor si můžete jednoduše uložit, stačí zkopírovat adresu.

Zároveň je můžete vložit na jinou webovou stránku pomocí JavaScript.

Stránka projektu: https://kazuhikoarase.github.io/simcirjs/
