ATMega8 – 3x PWM pro RGB led

Pod stále větším zájmem o PWM regulaci, jsem vytvořil jednoduchý program,

který ovládá 3 led diody pomocí 6-ti tlačítek a

PWM regulace (Pulzně Šířková Modulace [Pulse Width Modulation] ) . PWM regulací lze ovládat od diod, přes řízení stejnosměrných motorů až po IR datový přenos.

Protože jsem neměl k dispozici RGB led diodu, zprovoznil jsem PWM na 3 jednotlivých diodách a na závěr 2x PWM na RG diodě.

Celé jsem to vyzkoušel na

na vývojové desce a programátor byla moje verze BiProgu

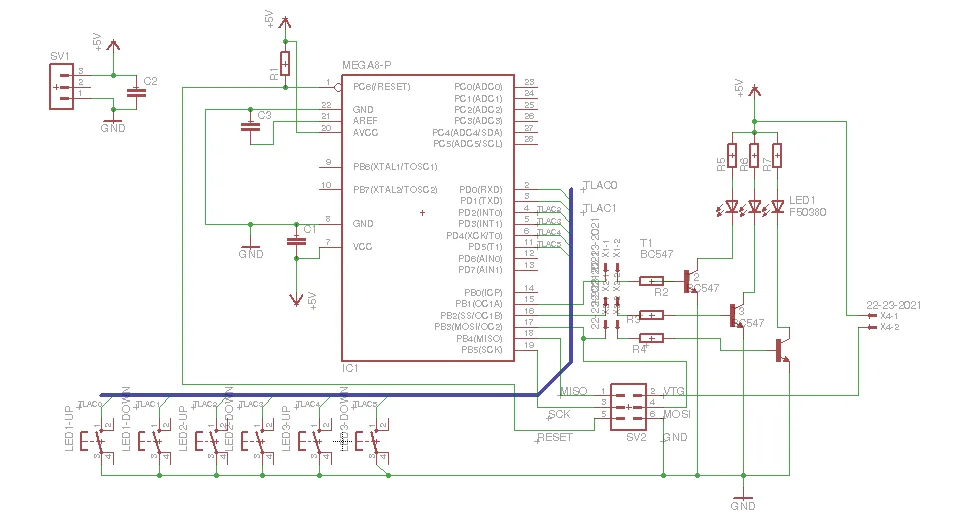

schéma:

Zdrojový kód dostupný v jazyku C! (tzn. není zde pouze HEX) a schéma v Eagle!

(schéma je převzaté z vývojové desky a je možné, že jsem se přehlédl, proto dávejte pozor :-))
