Čínský modul Buck Boost regulátoru – krásné parametry na papíře

Při stavbě vlastních DC-DC měničů (step-up a step-down) jsem přemýšlel, zda má smysl stavět vlastní regulátor, když jenom součástky stojí okolo stokoruny a na aliexpress nebo ebay najdete hotové moduly za 2 dolary s parádními paramtery… na papíře.

Jak už jsem zmínil výše, navrhl jsem si vlastní desky se snižujícím i zvyšujícím měničem tak, aby mi pasoval na držák AA nebo AAA baterií.

Step-up: https://chiptron.cz/articles.php?article_id=251

Step-down: https://chiptron.cz/articles.php?article_id=248

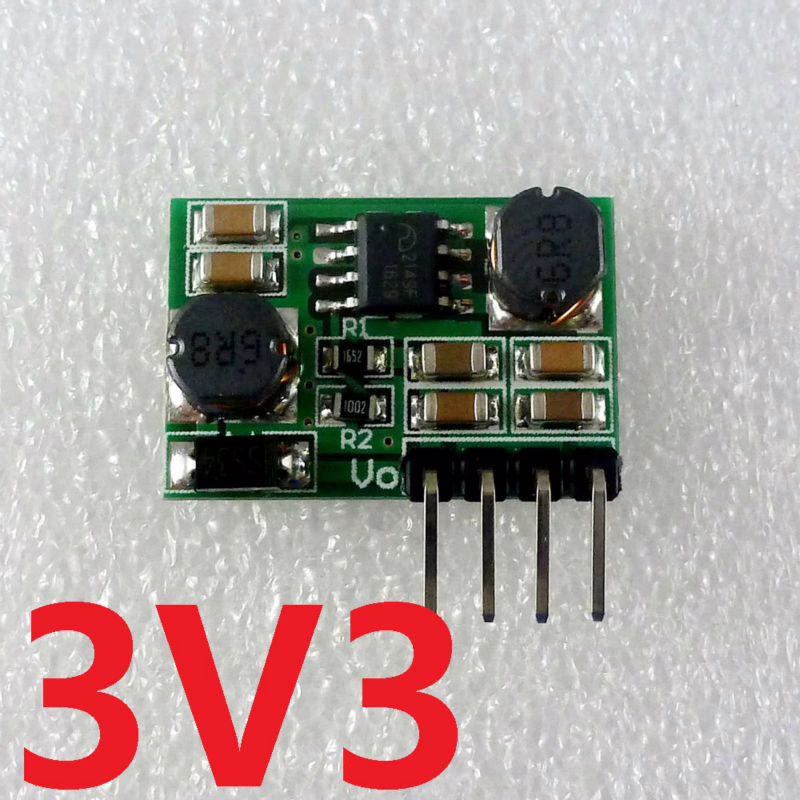

Objednal jsem si Buck Boost měnič DD0603SA_3V3, který by měl být schopný pracovat v rozpětí vstupního napětí od 0.9V do 6V s výstupem 3.3V.

I parametry výstupního proudu dle této tabulky vypadaly velmi slibně.

Změřil jsem tedy tento měnič ve dvou podmínkách a to při vstupním napájení 3V a 4V (stejné parametry jako při testování mých step-up a step-down meničů) a zvyšoval proud na výstupu.

Data z měření jsou uvedeny v tabulce níže

Jak můžete sami vidět, v režimu zvyšujícího měniče byl měnič schopný dodat maximálně 200mA při stabilním výstupním napětí 3.3V,

Co bych rád zdůraznil je hodnota vlastní spotřeby při nulové zátěži a ta činí 326uA.. V mém designu jsem naměřil vlastní spotřebu pouhých 25uA.

V režimu snižujícího měniče byl výsledek o něco lepší – maximální výstupní proud byl až 300mA.

Ovšem vlastní spotřeba činila 264uA. U mého designu jsem dosáhl vlastní spotřeby pouhých 22uA.

Účinnost v obou režimech byla pouhých 70%.

Abych článek nějak poztivně zakončil, modul stál jenom 2 USD a pošta byla zdarma.

V reálné aplikaci ho však asi nikdy nepoužiju…
