Detektor/vyhledávač kovů pro děti založený na stavebnici MDS-60

„Tatí, já bych chtěla detektor kovů“ byla věta, kterou jsem fakt nečekal – kde to slyšela? – ale hold my beer! Základem tohoto detektoru kovů je stavebnice za pár desetikorun a k tomu 3D tisk a tyč o průměru 12mm.

A když zájem přetrvá, koupíme (nebo vyrobíme?) něco lepšího.

Jak jsem napsal, základem je stavebnice detektoru kovů z pajenicko.cz MDS-60.

Tento detektor může být napájený od 3-5V, já zvolil možnost nabíjecí 4x AA, tzn 4*1,2V. Držák baterií jsem vybral z GME.

Stavebnice je jednoduchá o pár součástkách a návod je jednoduše pochopitelný a součástky se na plošný spoj dobře pájí – je tam dostatek místa okolo nich.

Jako krabičku jsem zvolil tuto z printables, ale upravil pro mé potřeby a navíc opravil jednu chybu – chybějící výřez pro buzzer.

Mou upravenou verzi jsem nahrál na printables.com https://www.printables.com/model/1266276-detektorvyhledavac-kovu-pro-deti-zalozeny-na-stave

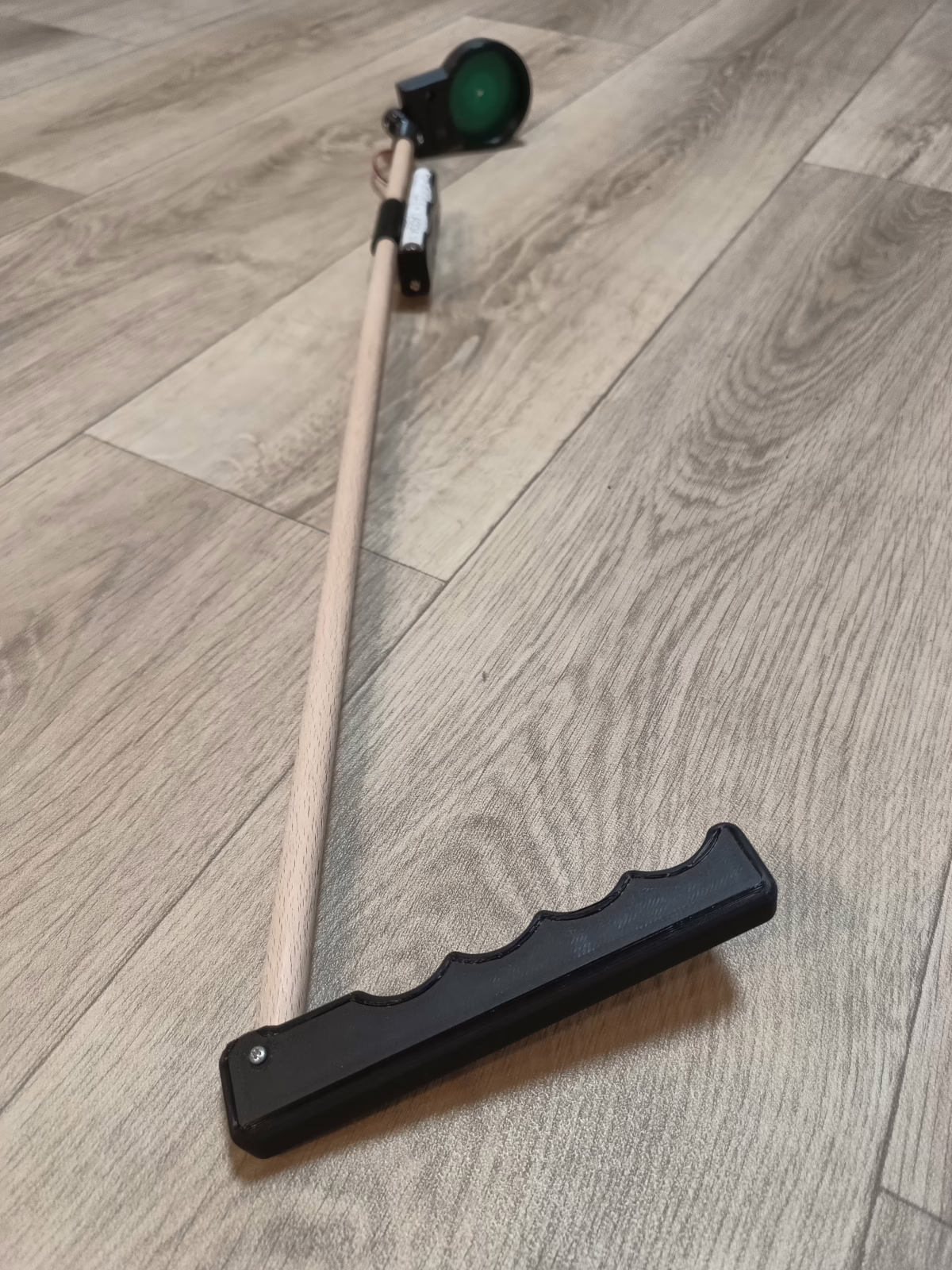

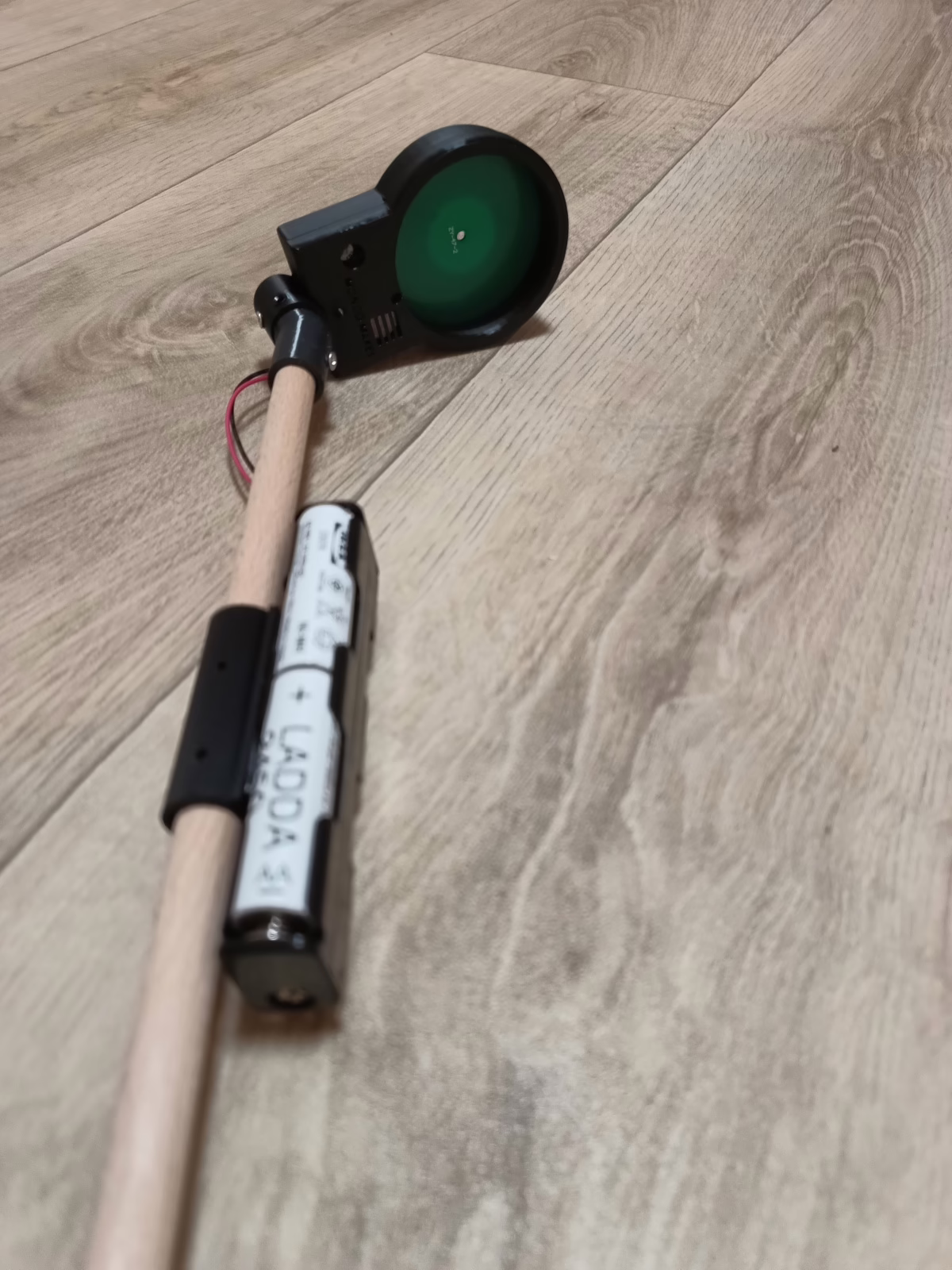

Držák detektoru MDS-60 jsem upravil o výřez pro buzzer, přidal redukci na 12mm dřevěnou tyč (nechtěl jsem měnit původní uchycení v případě, že bych zvolil původní verzi krabičky), držák pro baterie a originální, ale zkrácenou rukojeť.

Všechny části se šroubují z 3D tisku do dřevěné tyče.

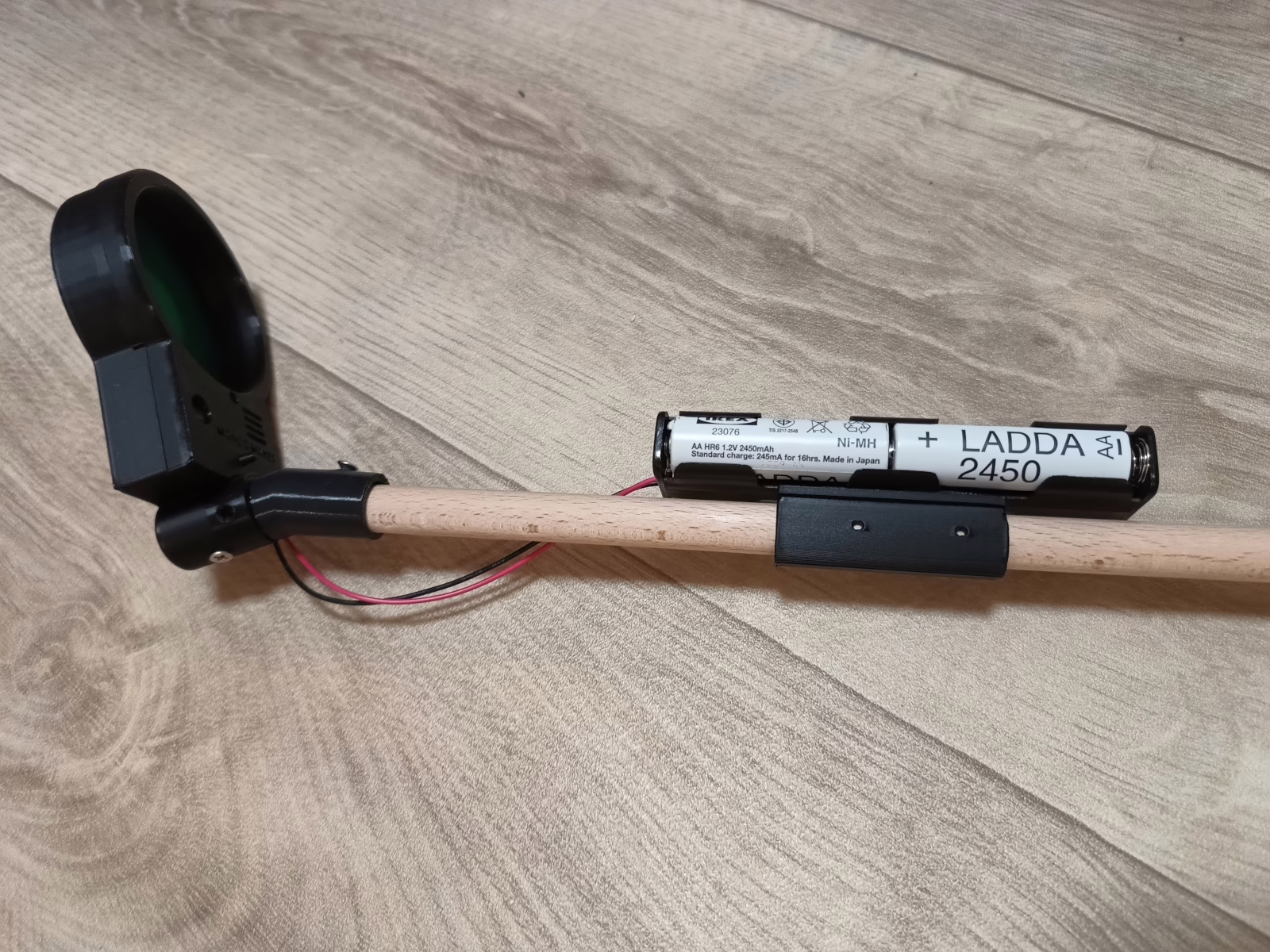

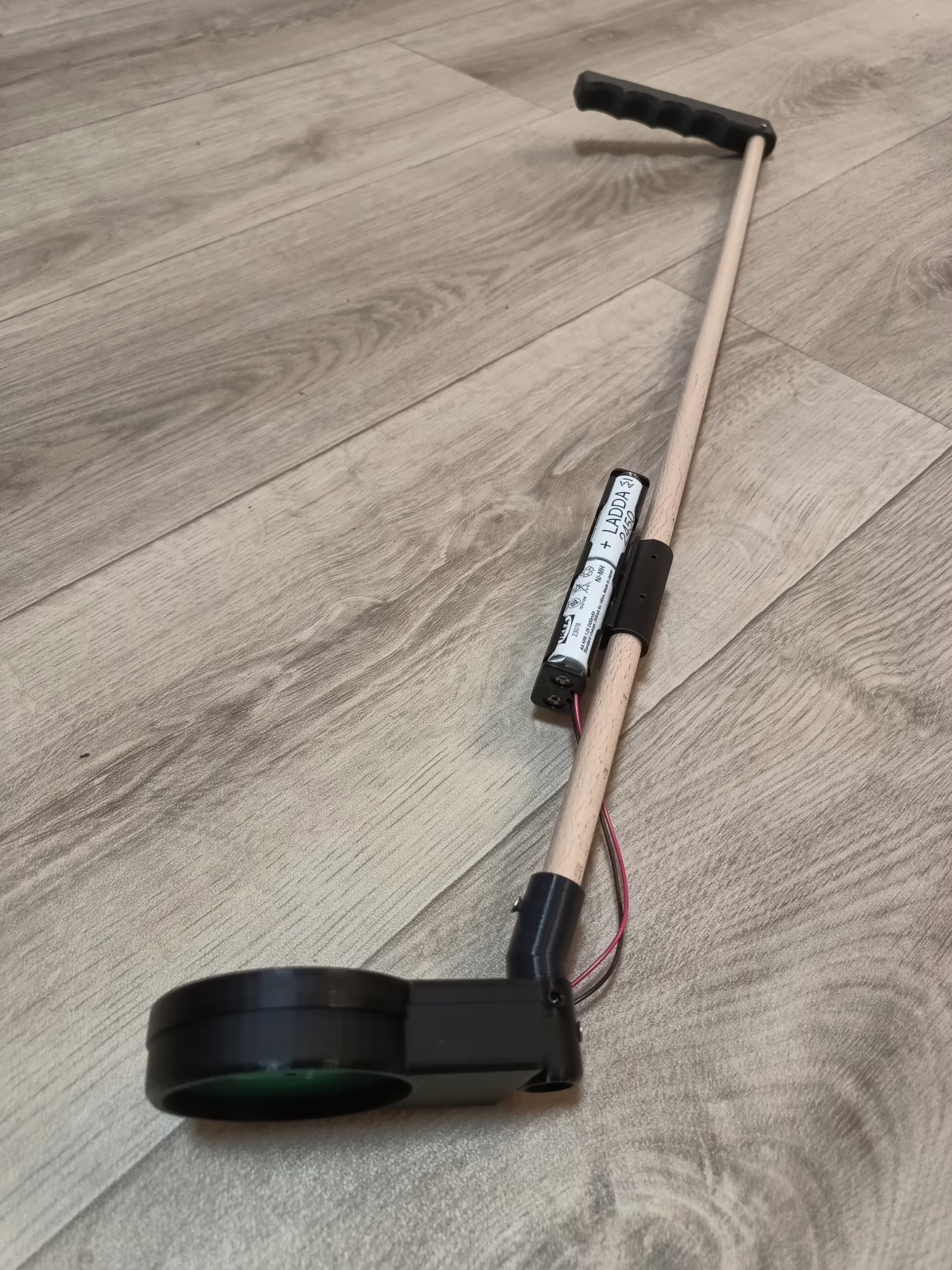

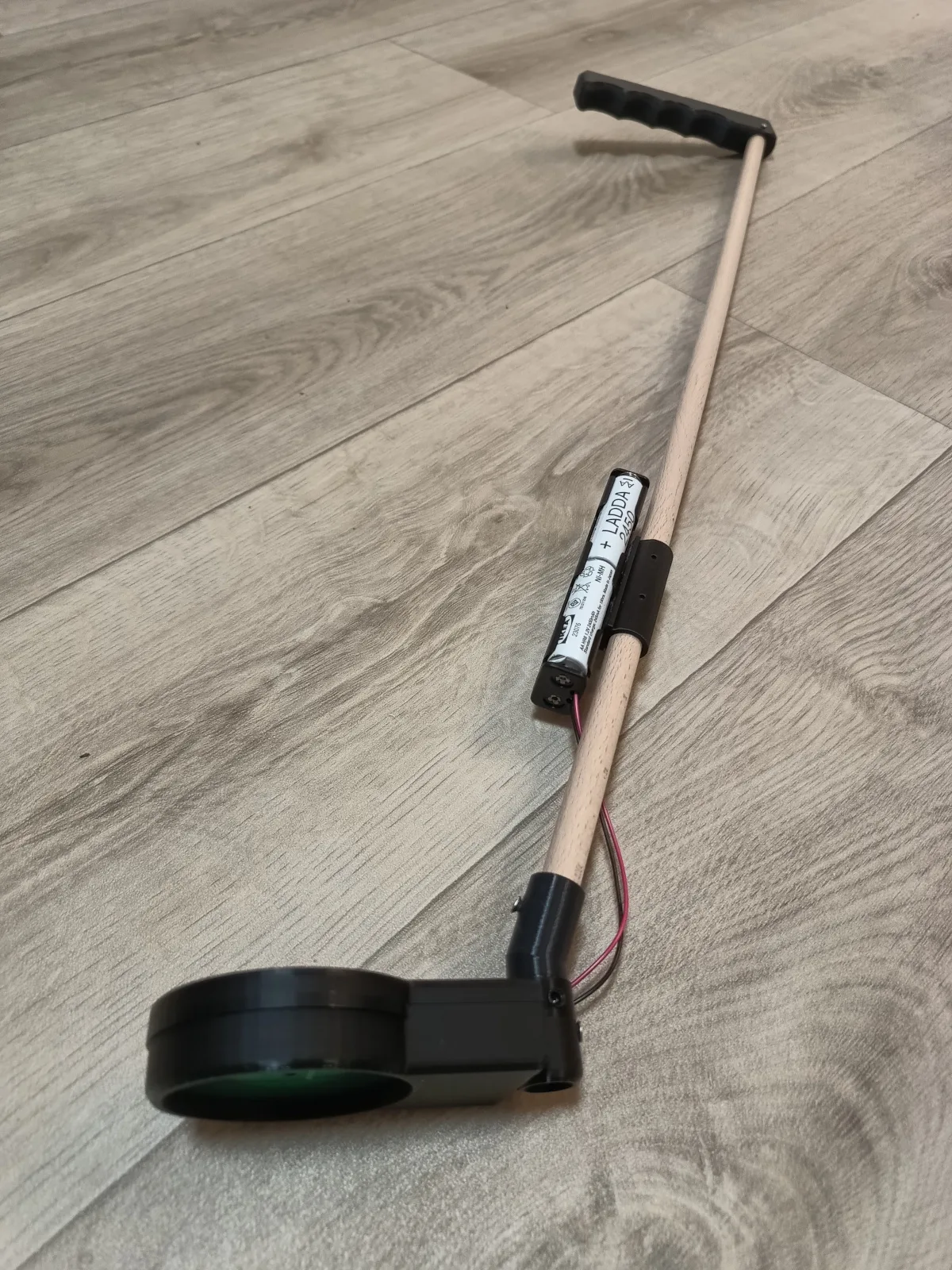

Kryt MDS-60 se jednoduše složí, k tomu se přišroubuje redukce na 12mm tyč, na ní se přišroubuje nástavec pro držák baterií – držák baterií se k nástavci lepí a nakonec se přišroubuje rukojeť.

Projekt najdete na printables https://www.printables.com/model/1266276-detektorvyhledavac-kovu-pro-deti-zalozeny-na-stave

Stavebnici detektoru MDS-60 https://pajenicko.cz/bezkontaktni-detektor-kovu
