FPGA, Wi-Fi a Arduino – udělejte z Arduino tank

Nejrůznějších rozšíření pro Arduino je spousta – zvukové, sensorické, výkonnové ale mít na Arduino i FPGA?

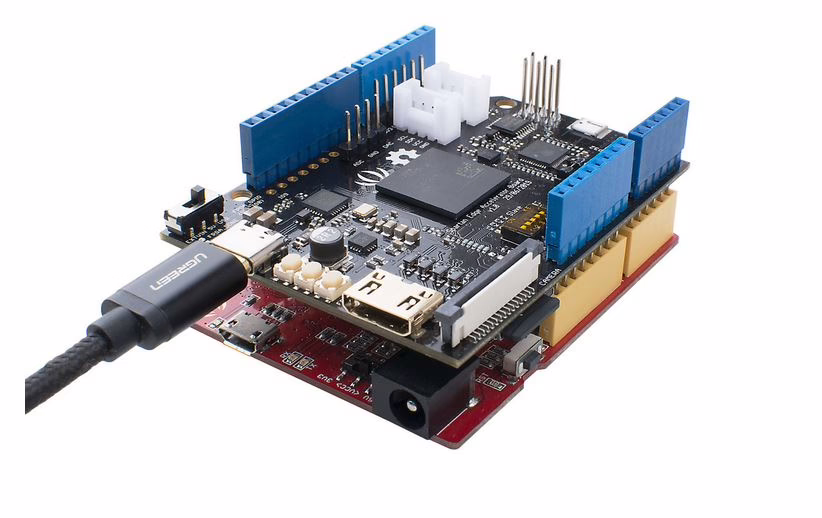

To je novinka a navíc v kombinaci s Wi-Fi a Bluetooth rozhraním (ESP32). Právě tohle nabízí rozšíření od SeeedStudio – Spartan Edge Accelerator.

Deska ale nemusí fungovat jenom jako rozšíření stávající desky Arduino, ale jako i samostatný vývojový kit.

A to není vše, na desce najdete ještě 8bitové DAC, šestiosý akcelerometr a gyroskop a také konektor pro rozšiřující desky Groove.

Osazeným FPGA se stal čip XC7S15-1FTGB196C, Wi-Fi a Bluetooth zajišťuje ESP32, jako šestiosý akcelerometr a gyroskop je použitý LSM6DS3TR. Komunikaci mezi Arduino a vaším počítačem zajišťuje obvyklý USB-UART převodník CP2102. Spartan Edge připojíte k počítači skrze USB Type C.

Jak bylo zmíněno výše, deska Spartan Edge může fungovat buď jako rozšíření Arduino desky nebo samostatně. Spartan Edge taky může sloužit jako klasický vývojový kit s FPGA. „Programování“ pak probíhá v programu Vivado IDE.

Na wiki stránce produktu najdete všechny potřebné informace – od popisu jednotlivých částí desky přes software – jak a kde co nastavit tak, aby vám to všechno fungovalo.

Seeedstudio poskutuje i API pro FPGA, které využijete v Arduino IDE.

Upozornění: Deska obsahuje napěťové děliče pro FPGA – z 5V logiky na 3.3V logiku. Pokud ale použijete Arduino desku, která má 3.3V logiku, na vstupu FPGA bude nižší napětí a FPGA nebude fungovat. Proto musí být Arduino deska 5V logiku.

Cena v předprodeji je 35.90 USD + poštovné.
https://www.seeedstudio.com/Spartan-Edge-Accelerator-Board-p-4261.html

Wiki produktu: http://wiki.seeedstudio.com/Spartan-Edge-Accelerator-Board/
