Jak se pájí čidlo teploty a vlhkosti SHT40 v pouzdru DFN4?

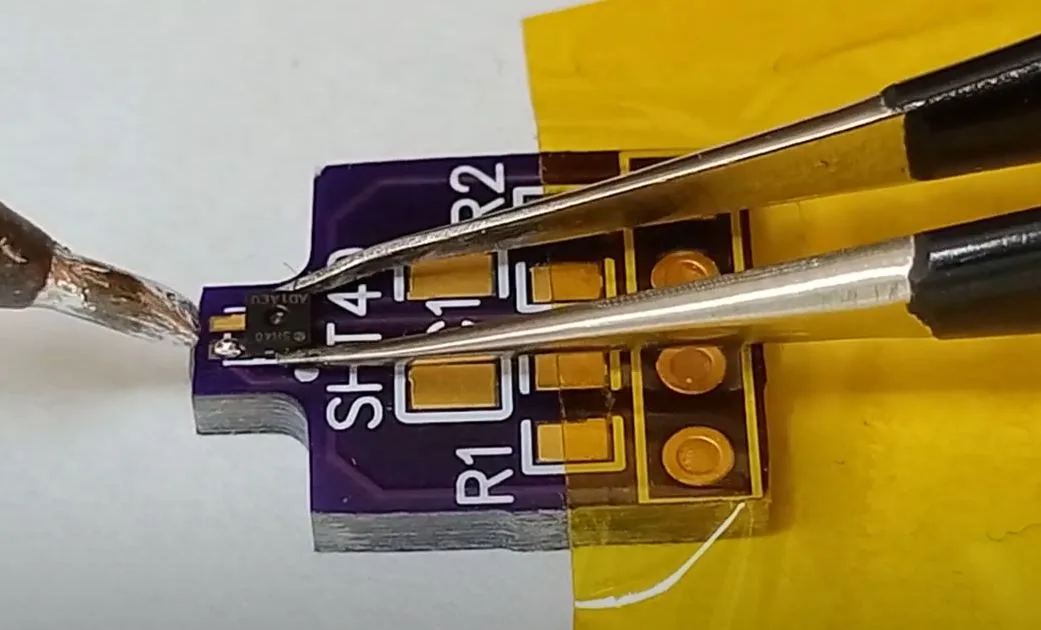

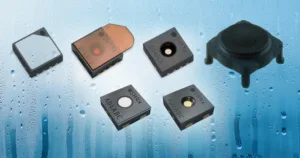

Jak se pájí čidlo teploty a vlhkosti SHT40 v pouzdru DFN4? Vlastně bez problémů s klasickou mikropáječkou. Není třeba mít horkovzduch (který bych ani nedoporučoval, abyste čidlo nezničili).

Zároveň bych ani nepoužíval externí flux v gelu – protože zanesením fluxu do čidla si můžete také čidlo zničit. Pokud chcete flux použít, doporučuji ten ve fixe, který udělá velmi tenkou vrstvu.

Na konci videa najdete postup, jak jednoduše ověřit, že je DFN4 správně zapájena – pomocí měření strukturálních diod. (popis najdete tady https://chiptron.cz/articles.php?article_id=256).

Multimetr přepněte na měření diod, „+“ hrot připojte na GND součástky, „COM“ hrot pak na SCL a SDA a pokud je součástka správně zapájena, uvidíte hodnotu mezi 0,4-0,7V.

Jak se pájí najdete v tomto videu https://www.youtube.com/watch?v=eeAk_B1xSTg
