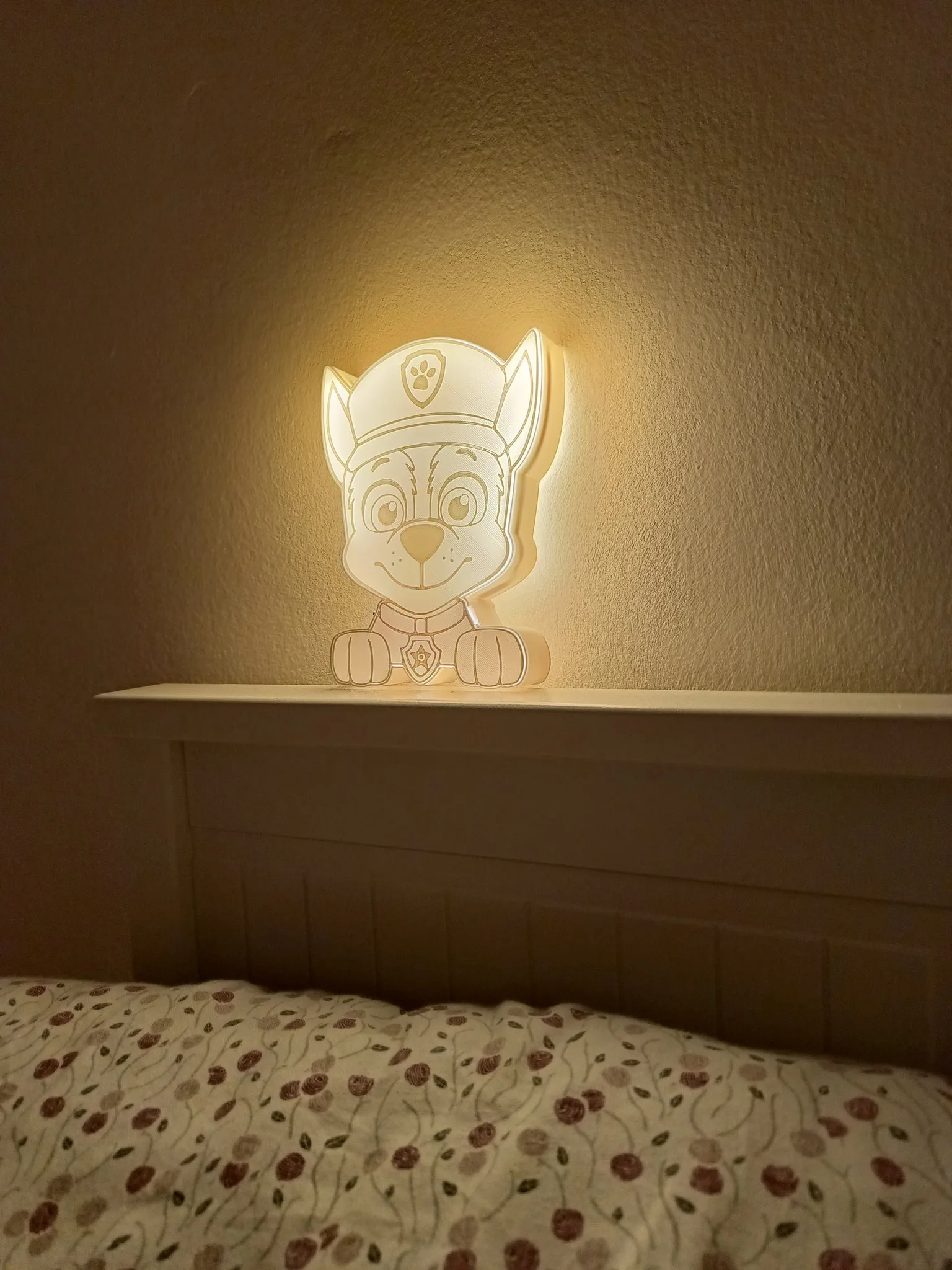

Lampička s Chasem z Tlapkové patroly – 3D tisk, pájení a společná aktivita

Potřebovali jsme do dětského pokoje lampičku. Protože momentálně u nás jede Tlapková patrola a na printables jsem našel jeden model, myslel jsem si, že to bude brnkačka.

Bohužel u toho modelu neseděly jednotlivé díly a tak jsem se dal do úprav původního návrhu.

Na 3D tiskárně se vytisknou dva díly – základna a tvář Chase.

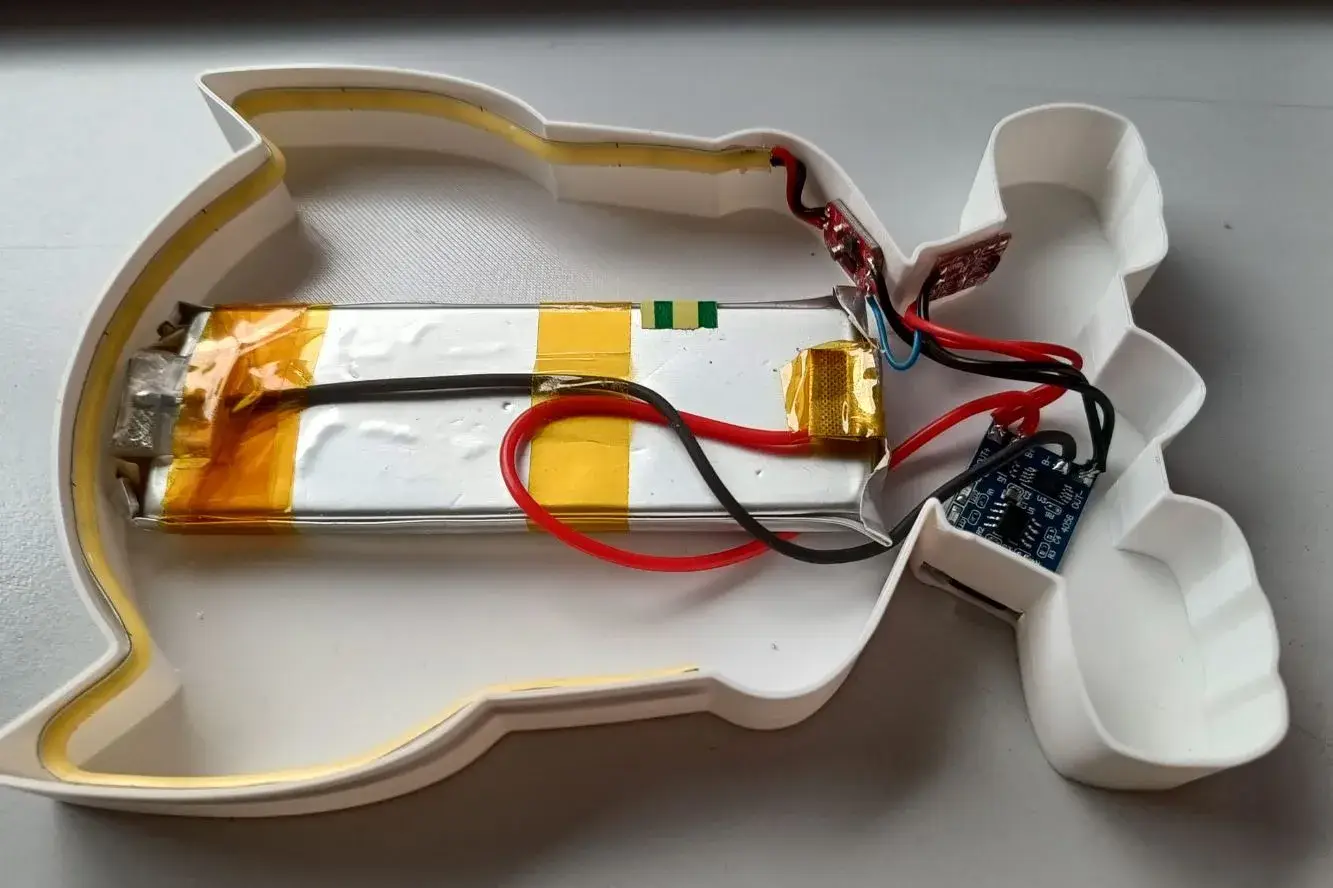

Lampička je ovládaná skrze kapacitní tlačítko, které řídí zvyšující (step-up) měnič pro LED pásek – přes pin ENable. V lampičce je umístěn i USB-C Li-Pol nabíječka baterií pro nabíjení baterky bez nutnosti rozebrání lampičky – otvor je umístěn nad levou packou.

3D tisk:
Lamp paw patrol – chase face.stl

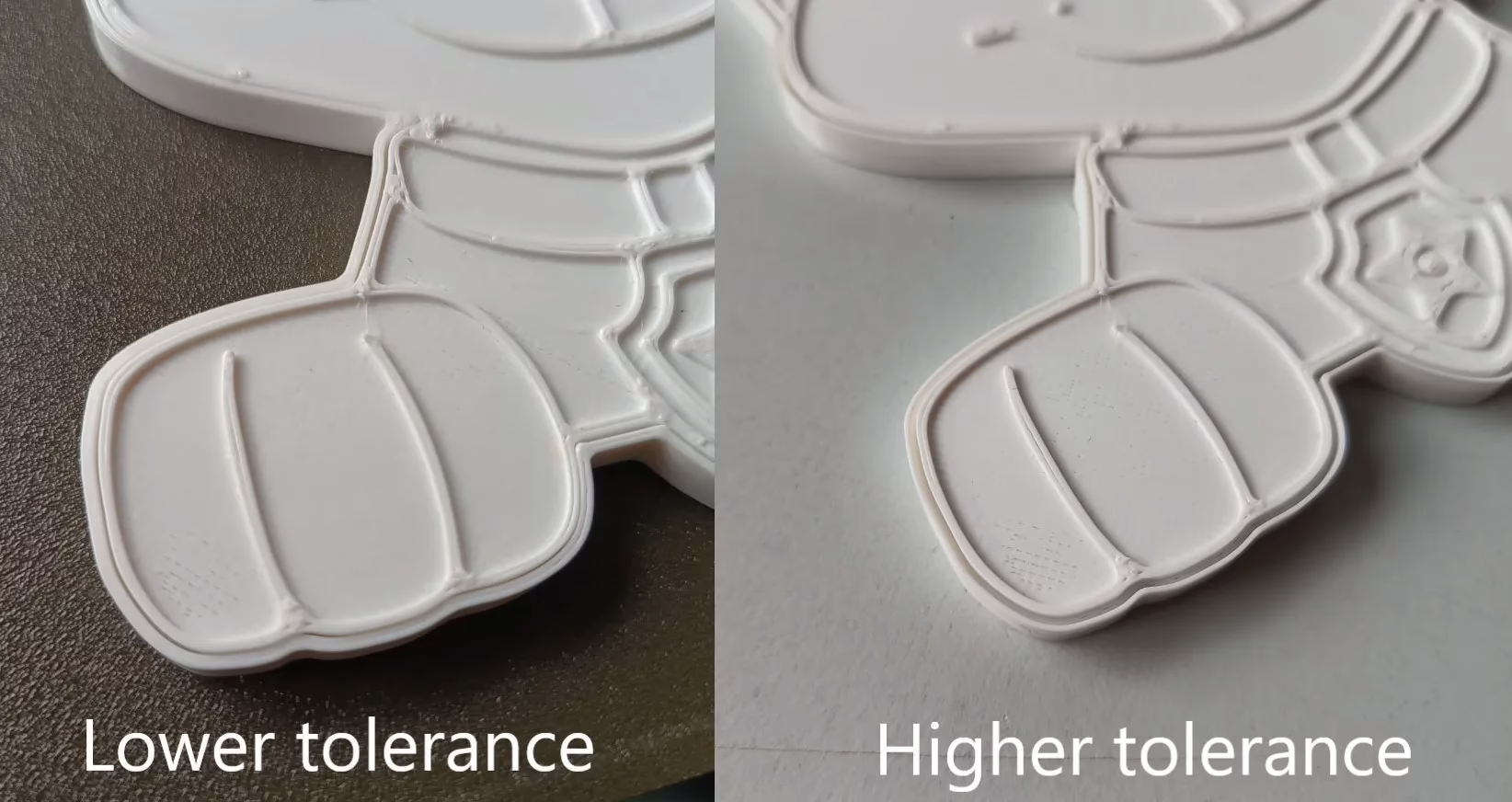

Lamp paw patrol – base – lower tolerance.stl – menší tolerance/vůle, přesně pasuje.

Lamp paw patrol – base – higher tolerance.stl – větší tolerance/vůle, určené pro méně vyladěné 3D tiskárny, které nejsou tak přesně netisknou.

Hardware:
jakákoliv Li-Pol baterie, například https://www.laskakit.cz/baterie-li-po-3-7v-2000mah-lipo/

nabíjecí modul baterky s USB-C https://www.laskakit.cz/nabijecka-li-ion-clanku-tp4056-s-ochranou-usb-c/

Kapactiní tlačítko https://www.laskakit.cz/arduino-kapacitni-dotykove-tlacitko-ttp223/

Zvyšující měnič pro LED pásek https://www.laskakit.cz/laskakit-bat-boost-menic-5v-0-6a-dio6605b/

5V COB LED pásek (vybral jsem 5mm). https://www.aliexpress.us/item/3256805774235876.html

Zapojení:

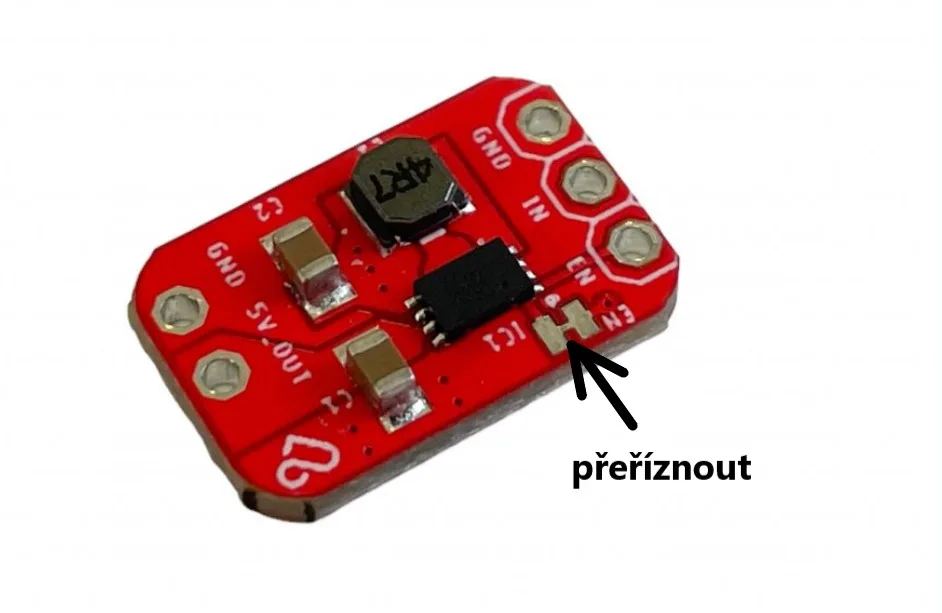

Na zvyšujícím měniči přeřízněte pájecí můstek označený jako EN. Bude tak ovládán z tlačítka.

Na kapacitním tlačítku zkratujte/propájejte pájecí můstek označený jako B, pájecí můstek A nechte rozpojený. Stane se z něj tlačítko s pamětí.

Baterii zapájejte k modulu pro nabíjení baterií – Plus k B+, Mínus k B-

Z OUT+ modulu nabíječky baterií zapájejte vodič na VCC kapacitního tlačítka a zároveň IN modulu zvyšujícího napětí pro LED pásek

Z OUT- modulu nabíječky baterií zapájejte vodič na GND kapacitního tlačítka a zároveň GND modulu zvyšujícího napětí pro LED pásek.

Z I/O kapacitního tlačítka připájejte vodič na EN modulu zvyšujícícho napětí.

5+ z LED pásku připájejte na OUT modulu zvyšujícícho napětí

GND z LED pásku připájejte na GND modulu zvyšujícícho napětí

Funkce:
Při přiblížení ke kapacitnímu tlačítku se rozsvítí červená LED na tlačítku, zvyšující měnič zvyší napětí baterie (od 3.7 – 4.2) na 5V pro LED pásek a ten se rozsvítí.

Opakovaným přiblížením ke kapacitnímu tlačítku se červená LED na tlačítku zhasne a stejně tak se vypne i LED pásek.

Poznámky:
Maximální proud z měniče je 600mA, to odpovídá délce LED pásku přibližně 36cm.Při překročení proudu se zvyšující měnič automaticky vypne.

LED pásky můžete použít i jiné, dodržte ale napájecí napětí 5V a maximální odběr 600mA.

Závěr:

M8me za sebou 3D tisk a pájení. Co je ta společná aktivita? No přece si můžete lampičku vybarvit!

Model je dostupný na https://www.printables.com/cs/model/765807-lampicka-tlapkova-patrola-lamp-paw-patrol-chases-f
