Miniaturní deska s ESP32-C3 a miniaturním LCD o velikosti 0.42″

Na aliexpressu se objevil vývojový kit s ESP32 o velikosti 23.5x18mm. Na takhle malém plošném spoji je osazen ESP32-C3 (Wi-Fi a Bluetooth) a navíc i miniaturní LCD o velikosti 0.42″.

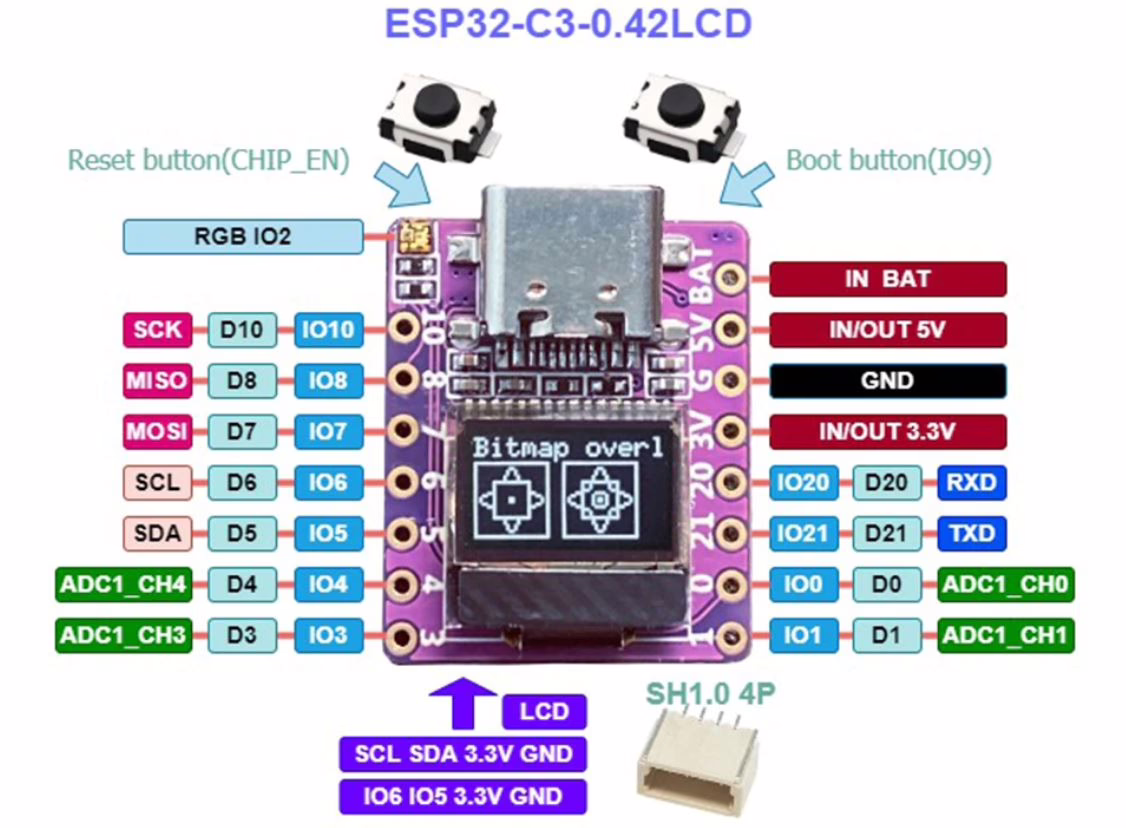

Po stranách je vyvedeno celkem 11 GPIO, na které mohou být připojeny sběrnice jako I2C, I2S, SPI, UART nebo jako vstup ADC. DAC vyveden není stejně tak i kapacitní čidlo doteku. Na zadní straně je navíc dedikovaný konektor s I2C sběrnicí a napájením.

Konektor je kompatibilní s Sparkfun Qwiic a uŠup od laskakit.cz.

Kromě toho, plošný spoj je osazen i dvěmi tlačítky (reset a boot) a RGB LEDkou.

Deska může být napájena i programována z USB-C kontroléru.

Několik vzorových kódů je připraveno na githubu projektu https://github.com/01Space/ESP32-C3-0.42LCD. Například ovládání OLED, čtení dat z čidla CO2, teploty a vlhkosti SCD41 nebo třeba vzorový kód pro web klienta.

Cena desky je 12.09 USD a poštovné je 6.01 USD.
https://www.aliexpress.com/item/1005004170797999.html
