Miniaturní destička, která dokáže stabilizovat napětí i pro náročné aplikace

Oblíbil jsem si napájet moje projekty z AA nebo AAA baterií. Člověk přitom nemusí řešit nabíjení akumulátoru a pokud je zařízení velmi úsporné, dokáže na těch pár AAček běžet třeba i půl roku či rok.

Proto jsem si navrhnul miniaturní desku se dvěma typy poudrem.

Pokud máte o plošňáky zájem, napiště mi na chiptron(zavinac)chipned.cz

Tuhle moje zálibu jste si už mohli asi všimnout na dalších dvou deskách – step-up (zvyšující) měniči a step-down (snižující) měniči.

Ne vždy ale chci použít step-up nebo step-down – většinou kvůli ceně součástek. Rozhodl jsem se tedy na stejným formátu plošňáku, který pasuje na čelo držáku, navrhnout klasický stabilizátor (LDO) ve dvou pouzdrech.

SOT-89 a SOT223 – můžete si vybrat, jaký stabilizátor zrovna osadíte.

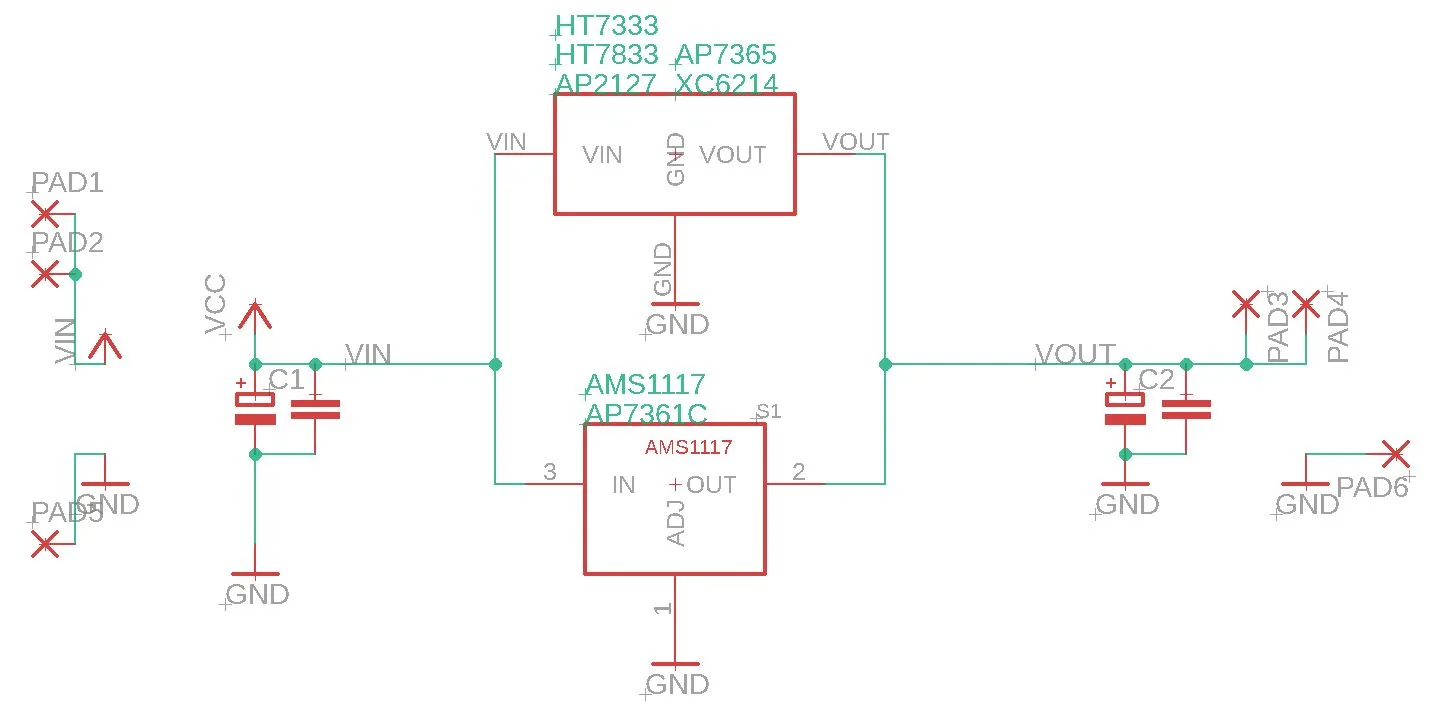

Na schématu je vypsáno několik z nich.

U pouzdra SOT223 a stabilizátoru AP7361C, vyberte správnou variantu pinoutu – označuje se jako pouzdro SOT223R.

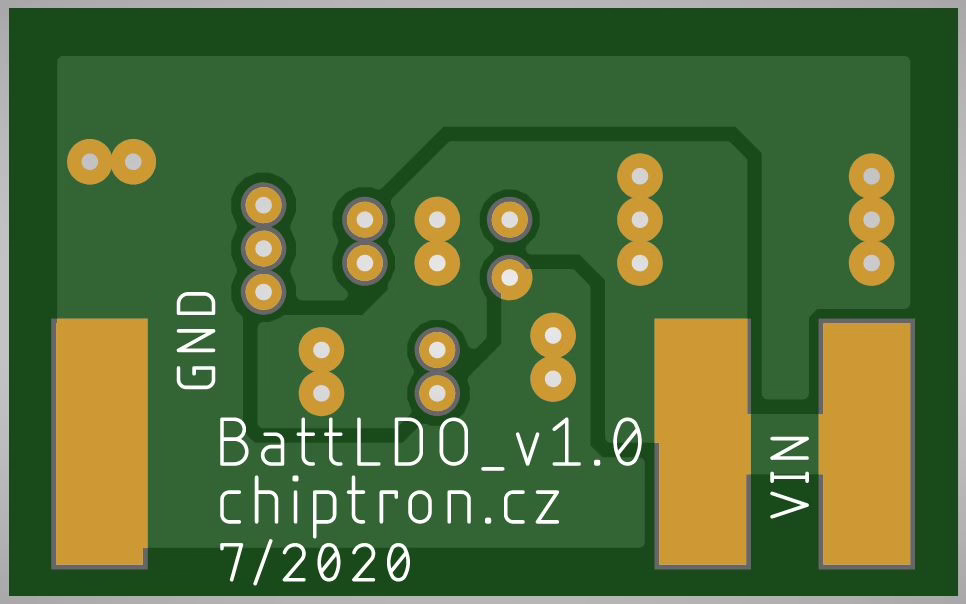

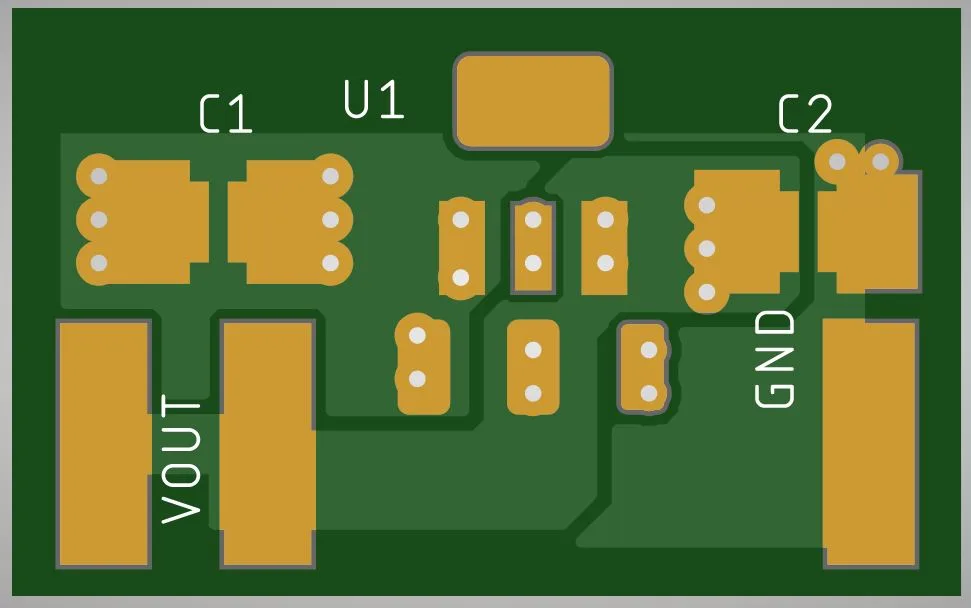

Na desce samotné toho moc víc není. Místo pro vstupní a výstupní kapacitor (velikost 0805 nebo SMC-B).

Rozměry padů pro vstup a výstup jsou stejné jako na AAA držácích baterií, držák tak jednoduše připájíte na desku a z druhého konce vyvedete.

Desku v akci jste mohli vidět už v článcích o HT7833 a HT7333.

Pokud máte o plošňáky zájem, napiště mi na chiptron(zavinac)chipned.cz
