Miniaturní spínaný zdroj s výstupem 5V/1A + knihovna eagle

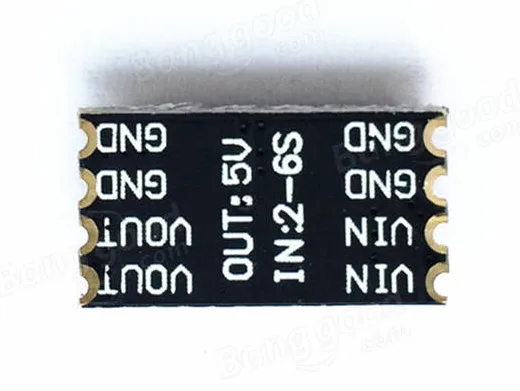

Stránka DCC modely, Elektro MM zveřejnila velmi zajímavý kousek hardwaru – miniaturní plošný spoj se spínaným stabilizátorem s výstupním napětím 5V a maximálním výstupním proudem až 1A.

Zvlnění je menší než 30mV a účinnost dosahuje, údajně, až 90%.

Verzi spínaného zdroje s napětím 3.3V/3A, najdete tady. DPS má rozměry 22.3 x 17 x 4.2 mm.

Deska plošného spoje měří 15x8x2.8 mm a váží pouhých 0.6 g.

Spínací frekvence stabilizátoru je 1.4 MHz a výstup obsahuje LC filtr.

Maximální vstupní napětí může být v rozsahu 6.5V – 25.5 V.

Stránka DCC modely, Elektro MM navrhla i knihovnu pro Eagle. Knihovna je ke stažení zde.

Modul zdroje zakoupíte zde za 43 Kč a s poštou zdarma https://www.banggood.com/Micro-DC-DC-Converter-Step-Down-Module-BEC-6_5V25_5V-Input-1A-Output-Current-for-Multirotor-p-1156644.html
