Novinky od LILYGO, T-Display ePaper a pět důvodů, proč byste jej neměli kupovat

LilyGo vydalo nový vývojový kit s ePaper displejem a ESP32. ePaper displeje jsou známé výborným pozorovacím úhlem a velmi nízkou vlastní spotřebou. V této novince se dozvíte něco o této desce a rovnou pěti důvodech, proč byste jej neměli objednávat.
Aktualizace:

Upravená vlastní spotřeba. Takže, vyplatí se jej už koupit?

S ePaper displeji si hraju už nějaký ten měsíc a navrhl jsem několik vlastních zařízení. ePaper je předurčen pro aplikace s nízkou spotřebou a tak mnou navržené zařízení jsou také velmi úsporná.

4.2″ ePaper + ESP32 + nabíječka Li-ion + měření akumulátoru – s tím vším jsem se v deep-sleep módu dostal pod 10uA.

Ale zpět k LilyGo T-Display ePaper.

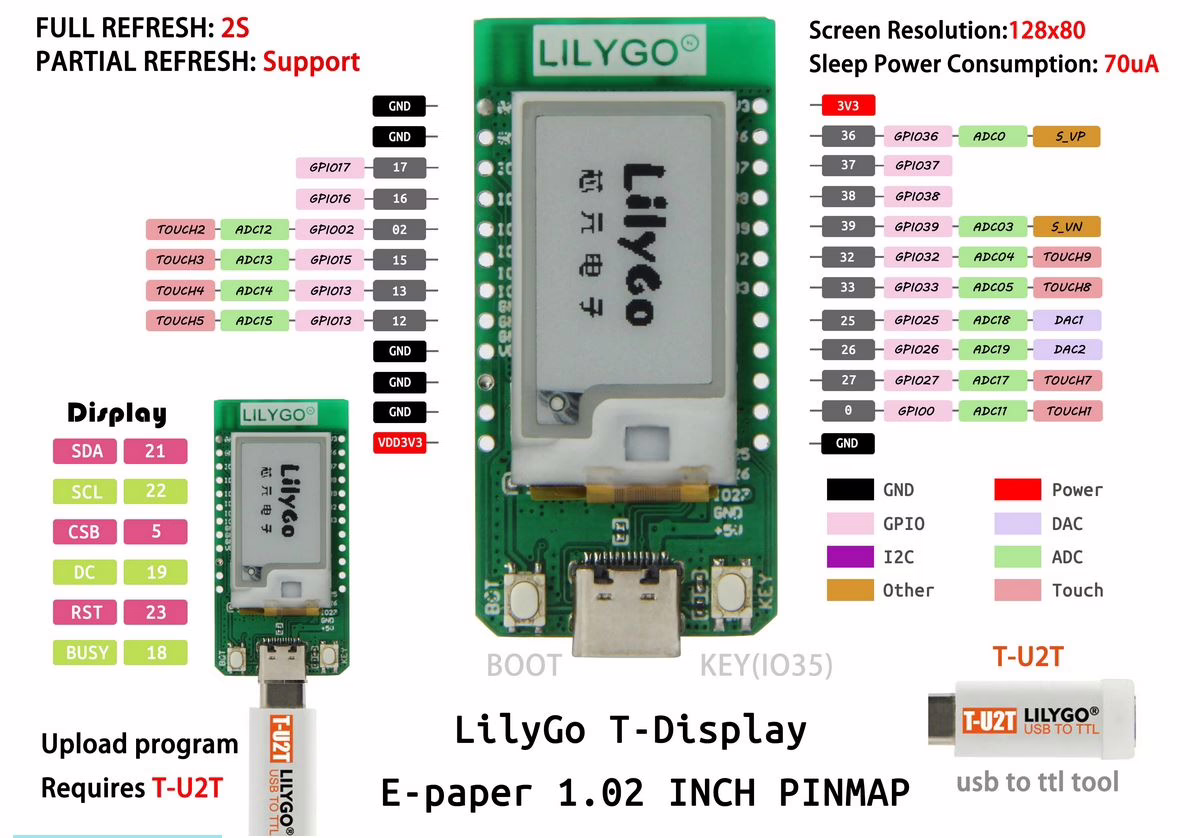

Základem je ESP32 čip, ne modul, ale přímo čip na hlavní desce. Dále najdeme 4MB RAM, nabíjecí obvod TP4054, 3 tlačítka (user, boot a reset), 3535 RGB LED, 1.25 header pro akumulátor a USB-C konektor ( o tom níže).

Spotřeba celé desky by měla být 72 uA. Přepsání celého displeje pak trvá celé dvě sekundy. Jeho rozlišení je 128x80px.

Aktualizace:

Spotřeba celé desky je 11.5 uA. Spotřeba ještě nebyla aktualizována.

A teď k tomu, proč byste si jej neměli kupovat:
– spotřeba 72uA je velmi vysoká. Vlastní spotřeba ESP32 je 5uA, stabilizáror další uA, nějaké uA vezme i ePaper a pak smětí okolo (pull-up rezistory). Že je spotřeba 72 uA značí, že se ePaper neodpojuje od napájení, takže i když se nepřepisuje, nějaké uA bere. A/nebo výběr stabilizátoru nebyl moc pečlivý. Viz tweet výše.

– na githubu ještě není schéma

– popisky pod ePaperem nejsou moc vidět

– funkce USB-C konektoru. K programování potřebujete LILYGO T-U2T. Což je převodník USB na UART (čip CH340K). Výhoda by měla být ta, že na každé desce nemusíte mít USB-UART převodník, ale stačí vám tento „dongle“. Pokud na LilyGo T-Displej tedy není USB-UART převodník, co tam tak žere?

– programovací UART není vyveden

a bonus
s převodníkem je to zbytečně drahý…
Aktualizace:

Pokud je spotřeba 11.5uA místo udávaných 72uA, tak že to za zvážení rozhodně stojí!

Ale jedna (nejistá) výhoda tu je… v případě, že bude ePaper displej připojen k desce přes konektor, jednoduše jej můžete nahradit třeba za větší. Kvůli chybějícímu schématu tuhle výhodu ale nemůžu potvrdit.

LilyGo T-Display ePaper – https://www.aliexpress.com/item/1005002536380666.html (11.46 USD + pošta 3.58 USD)

USB-C to UART převodník – https://www.aliexpress.com/item/1005002448932775.html (4.34 USD + pošta 6.21 USD)
