Orange Pi Zero – spotřeba, termokamera, benchmark

A máme tu další článek o Orange Pi Zero. V podobném duchu jako u CHIP computer.

Takže v tomto článku se dozvíte jaký odběr můžeme u Orange Pi Zero očekávat, jak moc se nám Orange Pi Zero zahřeje a nakonec vám ukážu výsledky z benchmarku sysbench.

Další články o Orange Pi Zero:
Orange Pi Zero – seznámení a první boot
Orange Pi Zero – spotřeba, termokamera, benchmark
Orange Pi Zero – WiFi, ethernet, speedtest, USB, armbian
Orange Pi Zero – další informace, shield
Orange Pi Zero – blikáme LEDkou, měříme teplotu (I2C) a posíláme data (SPI), vše v Pythonu

K měření maximálního a průměrného odběru proudu jsem opět použil kalibrovaný multimetr. Orange Pi Zero byl napájen 5V.
Špičkový odběr během boot byl 315mA.
Průměrný odběr během boot byl 185mA.

Průměrný odběr po bootu, tedy v klidovém stavu, kdy OPi nic nedělalo byl 140mA.

Samozřejmě může, a bude, odběr výrazně větší, kdyby byl Orange Pi Zero připojen k internetu – WiFi/Ethernet či by byl připojený flash disk.

Co se týká zahřívání celé desky, procesor není z výroby osazen chladičem a tak se chladí poouze přes pouzdro a o plošný spoj.

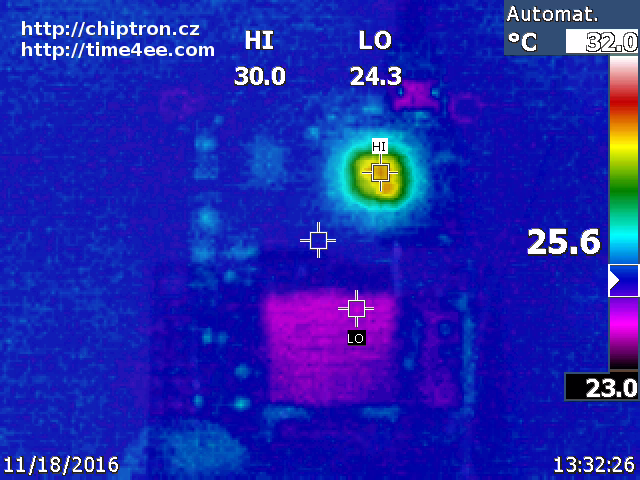

První obrázek zobrazuje start jednodeskového počítače.

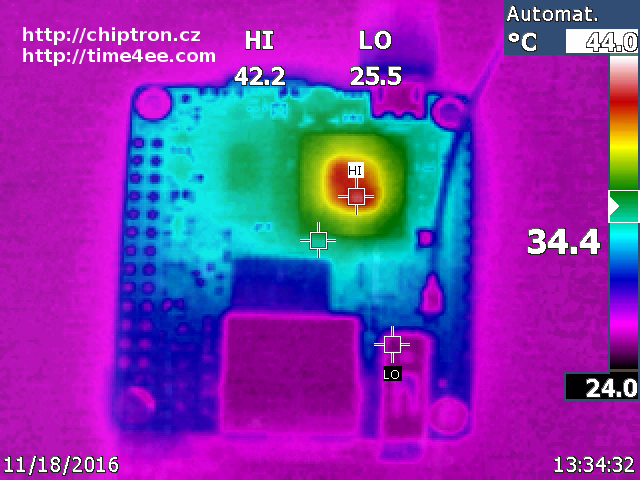

Druhý obrázek ukazuje rozložení teploty na desce po dvou minutách od zapnutí.

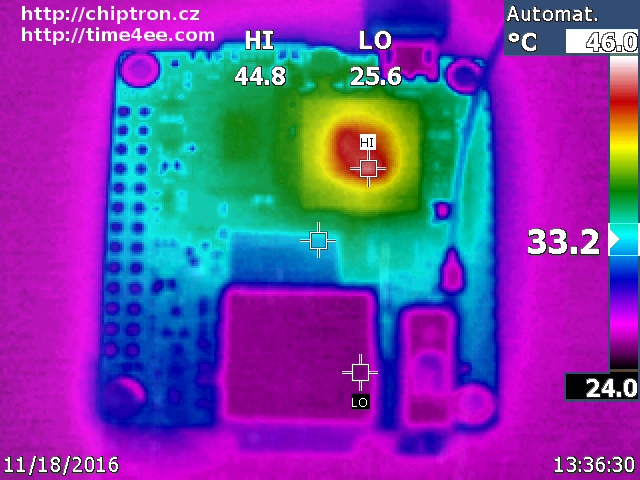

Poslední termosnímek ukazuje teplotu desky o další dvě minuty.

Posledním zajímavým zjištěním jsou výsledky benchmark testu.

Našel jsem na internetu přehled benchmarků pro jednotlivé verze Raspberry Pi.

Orange Pi Zero obsahuje procesor Allwinner H2+, čtyřjádro.

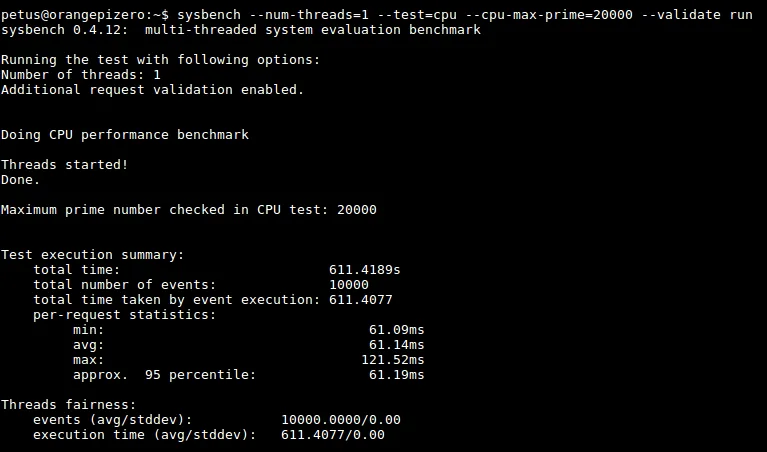

První obrázek je z testu sysbench v jednom vlákně.

Pro porovnání:

Raspberry Pi 1 B+:

délka testu: 1318.93 s

maximální: 300.23 ms

průměrná: 131.89 ms

minimální: 131.89 ms

Raspberry Pi 3 B:

délka testu: 477.06 s

maximální: 47.69 ms

průměrná: 47.7 ms

minimální: 47.69 ms

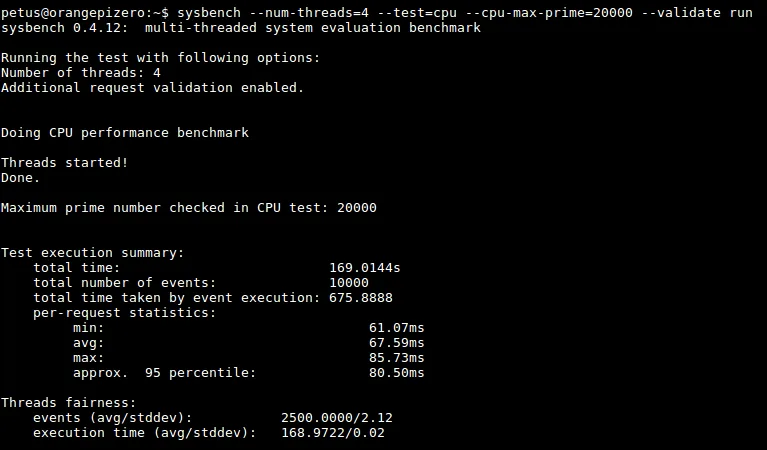

Druhý obrázek je z testu sysbench ve čtyřech vláknech.

Pro porovnání:

Raspberry Pi 1 B+ (tři vlákna):

délka testu: 1321.49 s

maximální: 573 ms

průměrná: 528.54 ms

minimální: 412.94 ms

Raspberry Pi 3 B:

délka testu: 119.47 s

maximální: 59.04 ms

průměrná: 47.78 ms

minimální: 47.69 ms

Benchmark test Raspberry Pi
