Pájecí pinzeta HT140 – hodí se to do bastlířské dílny?

Před časem jsem si zakoupil pájecí pinzetu HT140 od firmy Sequre. Dlouho jsem se po podobné pájecí pinzetě díval, protože často měním součástky na zapájené desce.

Zaujala mě velmi nízká hmotnost (50g) a velmi vysoký výkon (až 140W). Jak se pájecí pinzeta HT140 po týdnech používání osvědčila?

Tip od Martin Nerudy na Twitteru/X.

Nejprve o samotné pájecí pinzetě.

Pájecí pinzeta může využít výkon z USB-C nebo souosého konektoru až 140W, výchozí maximální výkon je nastaven na 65W.
Teplotní rozsah je možné nastavit od 50 °C až do 500 °C. Pájecí pero má i široký rozsah napájecího napětí – od 5 do 28V. Při použití USB-C napájení si pájecí pinzeta sama řekne o co nejvyšší napětí skrze USB-PD / USB-QC.

Nahřátí pájecích hrotů je opravdu velmi rychlé, což lze vidět z videa na konci článku. Tam uvidíte i to, jak se s ní pájí a odpájí SMD součástky.

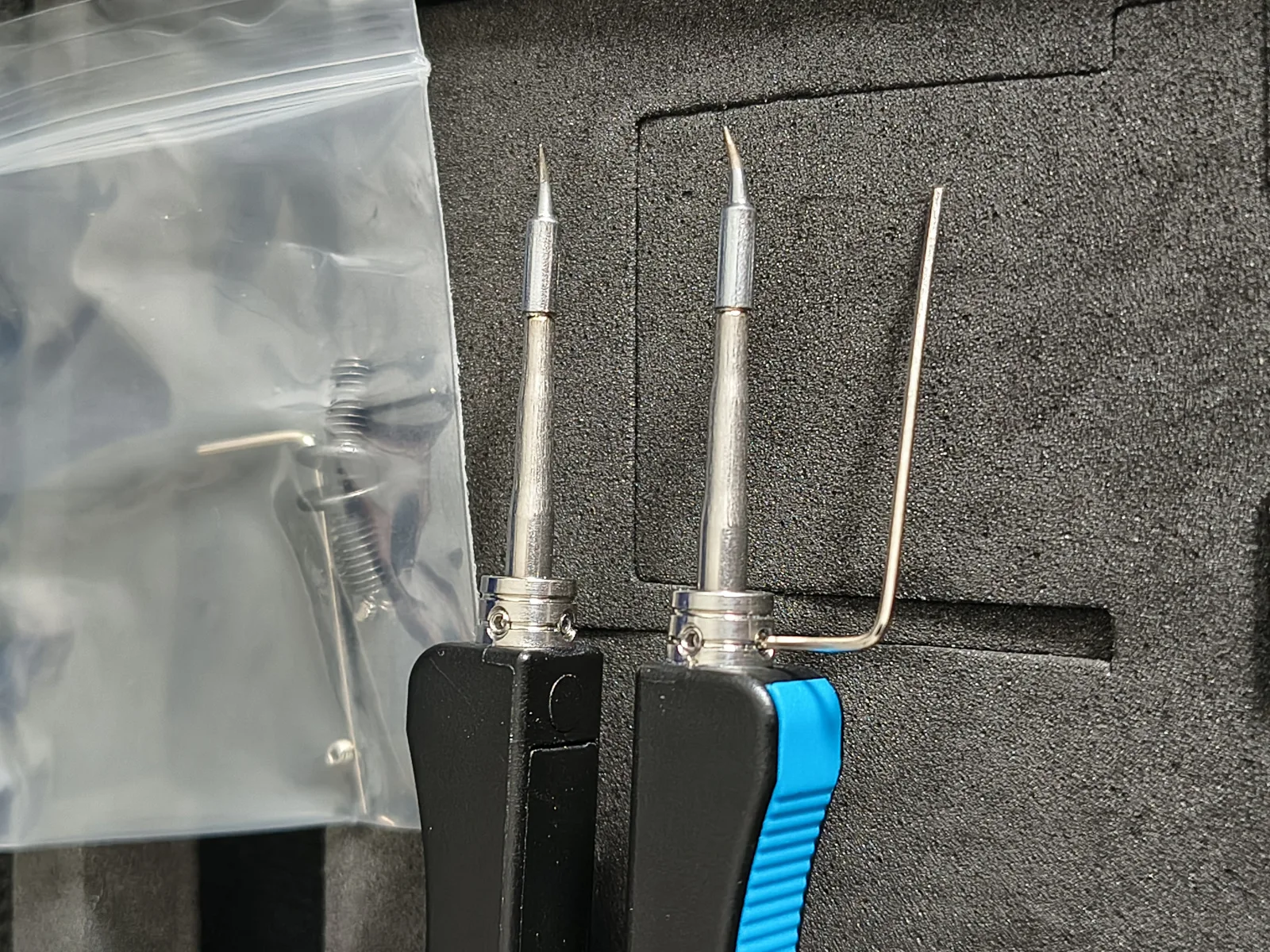

Hroty se vyměňují nebo se natočí až po uvolnění 4 inbusů na každém hrotu – trošku overkill. Proto máte v balení 4 náhradní, kdybyste je ztratili :-)))

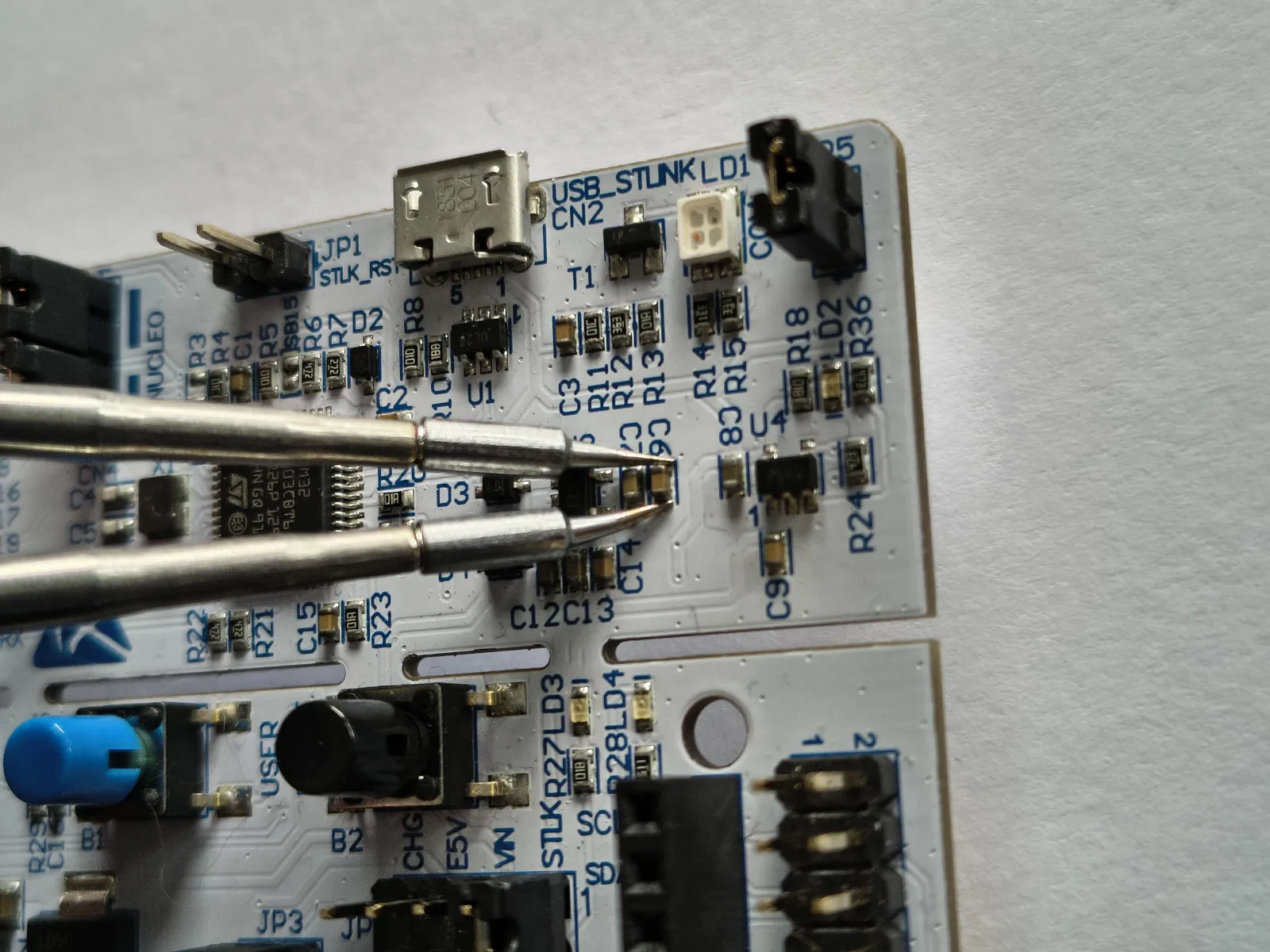

Pájecí pinzeta se dodává s velmi tenkými hroty – porovnání s velikostí 0603.

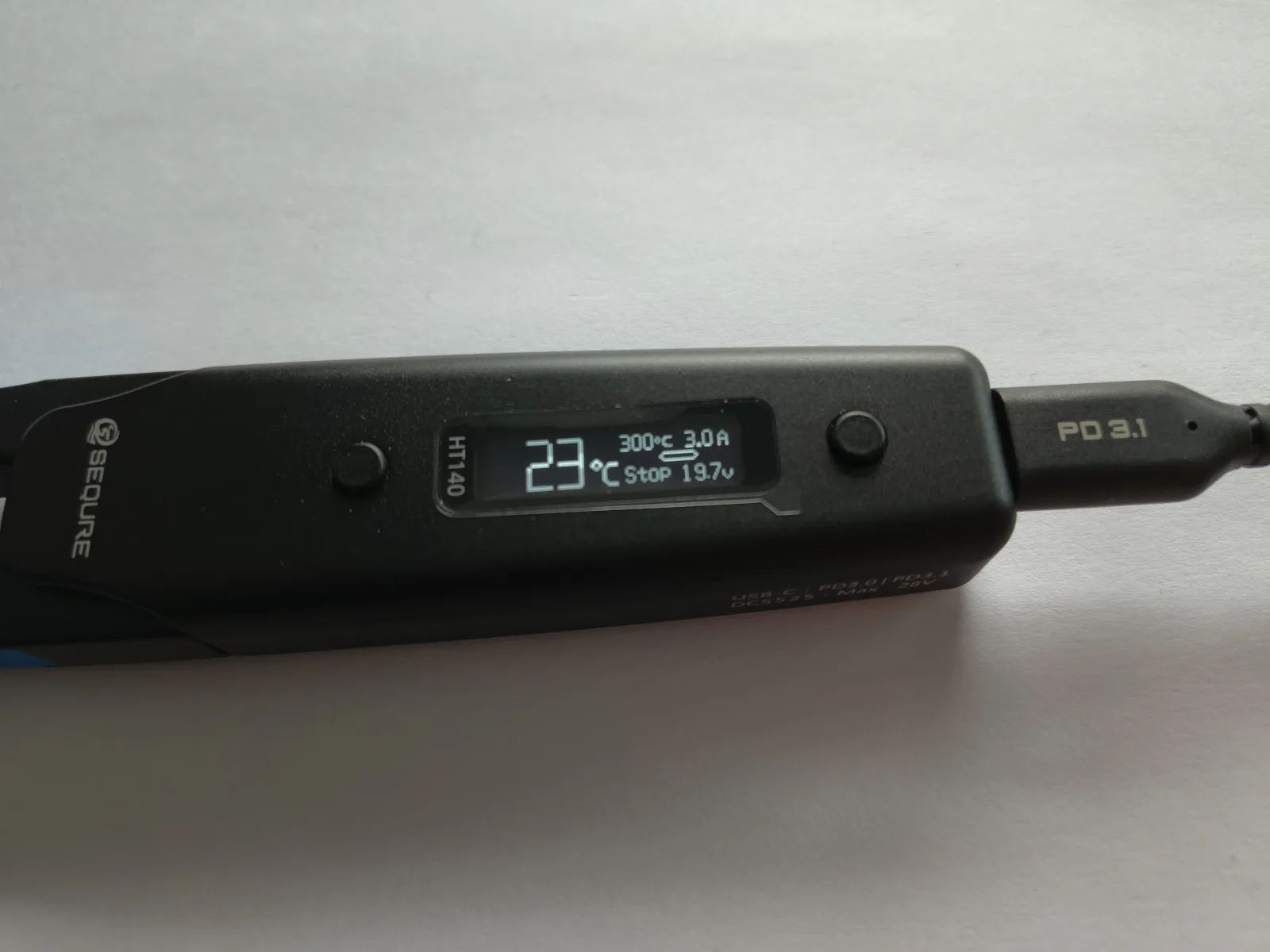

Nastavení pájecí pinzety se provádí skrze OLED a dvě tlačítka po stranách displeje.

Výchozí změna nastavené teploty je po 50 °C, tato hodnota lze upravit v menu.

Do menu se dostanete dlouhým podržením pravého tlačítka. Tam můžete upravit pracovní teplotu, skok teploty, použití buzzeru, čas, kdy přejde pájecí pero do Idle režimu, a spoustu dalšího nastavení.

Z menu respektive z jednotlivých screenů menu se dostanete počkáním několika sekund (FW „vyskáče“ z menu sám).

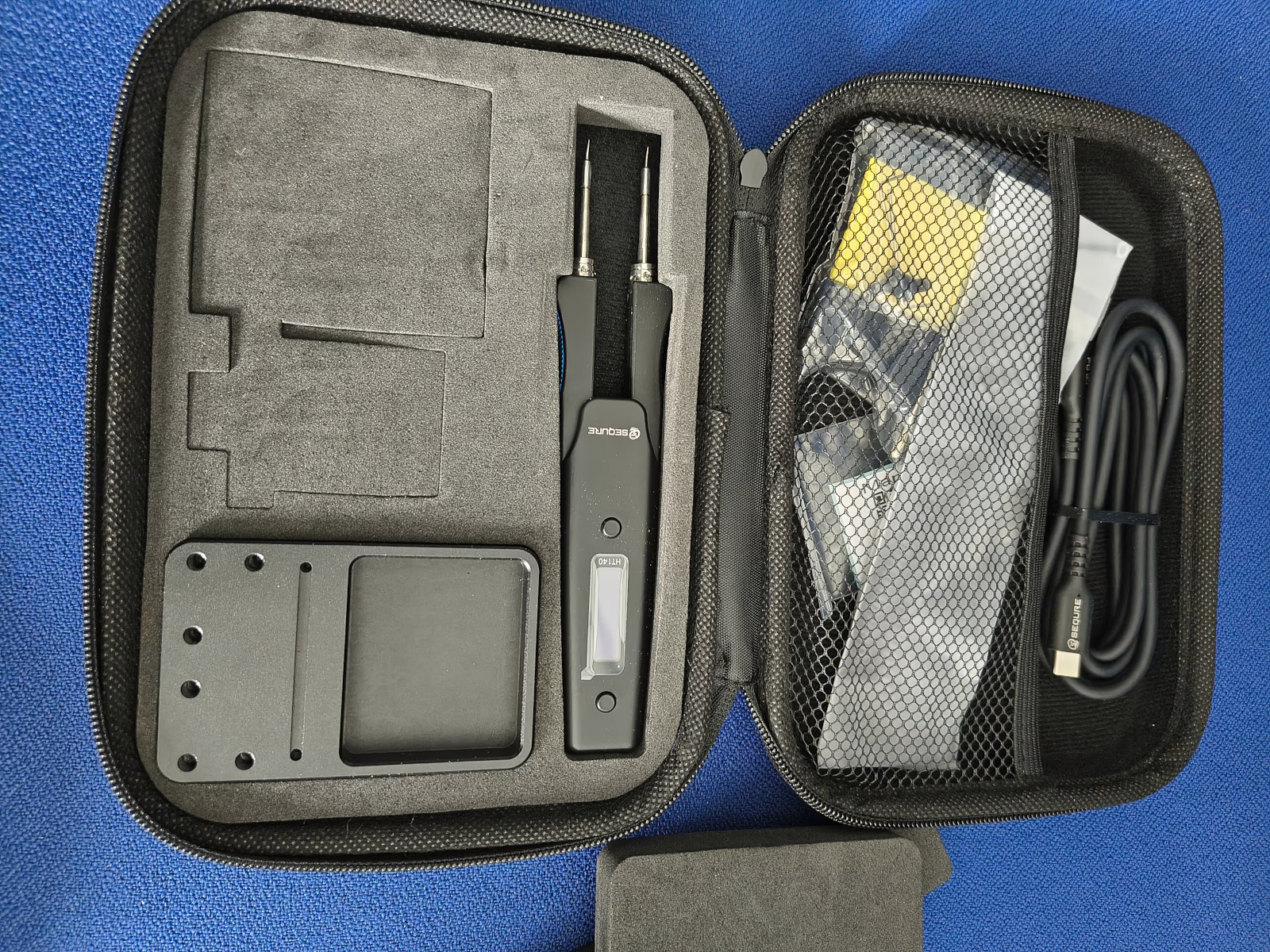

Ve velmi hezkém pouzdře najdete najdete silikonový a velmi ohebný USB-C USB-C kabel, ESD pásek a krokodýl, stojánek se stabilní základnou (je relativně těžký), náhradní inbusy, nářadí a hlavně samotnou pájecí pinzeta HT140 od Sequre s už nasazenými hroty.

Po vybalení páječka fungovala na první zapnutí, nebylo třeba nic nastavovat v menu.

Co jsem upravit ale chtěl, bylo naklonění pájecích hrotů, aby byly blíže k sobě – při zmáčknutí pinzety na součástku byl pak mnohem lepší kontakt. Stačí povolit 4 inbusy na každém hrotu, natočit dle vašeho přání, a inbusy znovu dotáhnout.

Ač jsou hroty dodané v balení velmi tenké, díky ohnutí hrotů se s nimi dobře pájí a také odpájí součástky.

Tedy to, pro co je pinzeta dělaná. Pokud byste chtěli jiné hroty, je možné doobjednat jiný typ.

Závěr:

Pokud pracujete zejména s SMD součástkami a výměna, oprava je pro vás téměř denní chleba, zvažte tuto nebo jinou pájecí pinzetu.

S pájecí pinzetou, ač jí zejména využijete pro odpájení součástek, se i dobře pájí, protože má velký výkon a je zároveň velmi lehká.

Páječku jsem zakoupil u jediného evropského distributora (nechtěl jsem řešit danění a clo) https://eleshop.eu/sequre-ht140-portable-soldering-tweezer.html

Cena pájecí pinzety s příslušenstvím je 82 eur, k tomu 21% daň a 10 eur poštovné (službou UPS).

Manuál najdete na https://static.eleshop.nl/mage/media/downloads/InstructionsofHT140HotTweezerscompressed.pdf

Náhradní nebo jiné hroty jsou k dostání na https://eleshop.eu/catalog/product/view/id/8436/s/sequre-ht140-soldering-tips/category/333/

Video je ke zhlédnutí na YOUTUBE, FACEBOOK, INSTAGRAM, TWITTER/X, MASTODON, THREADS nebo BLUESKY.
