ESP-01 je nejmenší modul s ESP8266: osm pinů, dva volné GPIO a UART. Původně sloužil jako Wi-Fi „modem“ pro Arduino ovládaný AT příkazy, dnes se programuje hlavně přímo – na jednoduchá čidla, relé nebo ovládání LED pásku.
Novější ESP-01S (černý) má 1 MB flash a pull-upy přímo na modulu.
Parametry
- ESP8266: Tensilica L106 80/160 MHz
- 1 MB flash (nejstarší ESP-01 jen 512 kB)
- Wi-Fi 4 (2,4 GHz), anténa na desce
- 2 GPIO (GPIO0, GPIO2) a UART (GPIO1/GPIO3 lze použít i jako GPIO)
- napájení jen 3,3 V, ve špičce kolem 300 mA
- 24,8 × 14,3 mm, lišta 2 × 4 piny
K nahrávání potřebujete převodník USB-serial s logikou 3,3 V nebo levný adaptér pro ESP-01 – ne každý ale má tlačítko pro režim nahrávání. Do nepájivého pole se modul nezasune, lišta 2 × 4 by zkratovala řady.

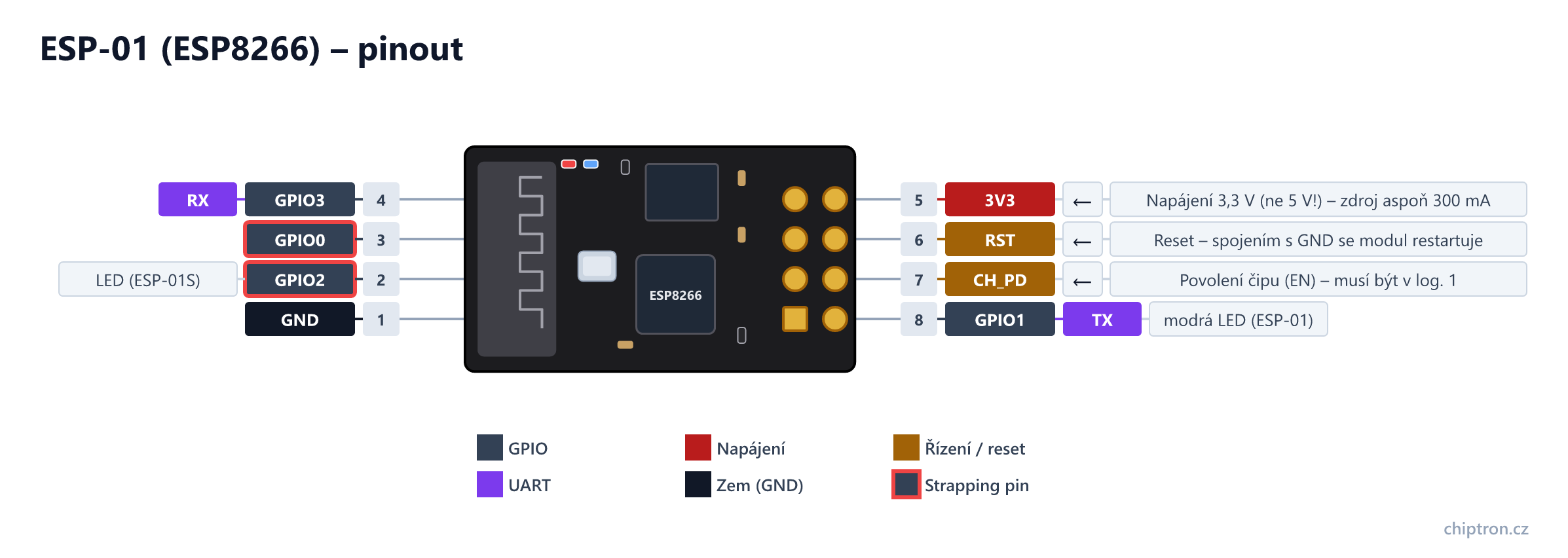

Pinout a tabulka pinů
Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
Licence: CC BY 4.0 · Jak uvést zdroj
| Pin | Název | Směr | UART | I2C | SPI | ADC | Poznámka |
|---|---|---|---|---|---|---|---|
| 1 | GND | – | |||||
| 2 | GPIO2 | vstup/výstup | Strapping pin – při startu musí být v log. 1; UART1 TX. U ESP-01S modrá LED (svítí v log. 0) | ||||
| 3 | GPIO0 | vstup/výstup | Strapping pin – log. 0 při startu = režim nahrávání firmwaru | ||||
| 4 | GPIO3 | vstup/výstup | RX | UART0 RX | |||
| 5 | GPIO1 | vstup/výstup | TX | UART0 TX; u ESP-01 modrá LED (bliká při komunikaci) | |||
| 6 | CH_PD | vstup | Povolení čipu (EN) – musí být v log. 1 (pull-up na 3,3 V), jinak modul nepracuje. U ESP-01S je pull-up na modulu. | ||||
| 7 | RST | vstup | Reset – spojením s GND se modul restartuje | ||||
| 8 | 3V3 | vstup | Napájení 3,3 V (ne 5 V!) – zdroj aspoň 500 mA |
Na co si dát pozor
- Napájení 3,3 V, ne 5 V! Pin 3V3 z Arduina (50 mA) na Wi-Fi nestačí.
- CH_PD (EN) musí být v log. 1 – u ESP-01 přes vlastní pull-up, ESP-01S ho má na modulu.
- GPIO0 v log. 0 při startu = režim nahrávání; GPIO2 musí být při startu v log. 1.
- Modrá LED je u ESP-01S na GPIO2 (svítí v log. 0), u ESP-01 na TX (GPIO1).
