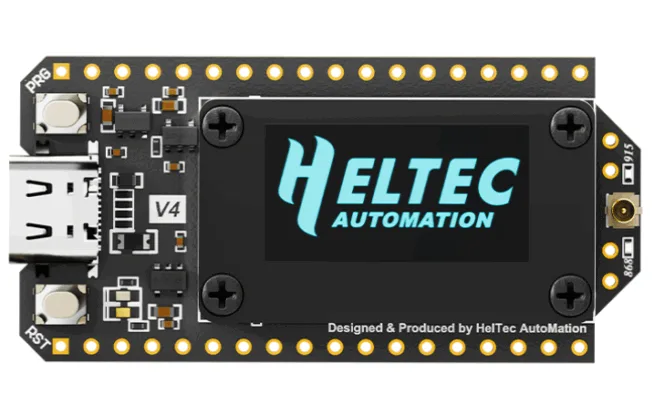

Čerstvá novinka z dílny Heltec – výrobce IoT zařízení – vylepšil populární Heltec LoRa 32 z verze 3.1 na v4. Čip je založen na Wi-Fi a Bluetooth čipu ESP32-S3 a LoRa konektivitu zajišťuje SX1262. Univerzální deska má podporu Meshtastic, stojí 19.90 USD, nechybí možnost nabíjení ze solárního panelu a konektor pro připojení GPS modulu.
Meshtastic je open-source platforma pro komunikaci přes mesh sítě založené na LoRa modulech, umožňující výměnu zpráv bez nutnosti centrální infrastruktury – bez serverů, bez internetu.
Komunikují mezi sebou jen ti uživatele, kteří mají svá zařízení v dosahu.
Jak začít s Meshtastic
Heltec LoRa 32 patří jednoznačně mezi nejpopulárnější Meshtastic zařízení díky svým malým rozměrům, slušné spotřebě (ač se dají najít i úspornější) a OLED displeji.
Pokud se chcete zapojit do Meshtastic komunity s tímto zařízením, prakticky to znamená:
– koupit zařízení (laskakit v3.1, pajenicko v3.1) nebo v4 přímo na stránkách Heltec

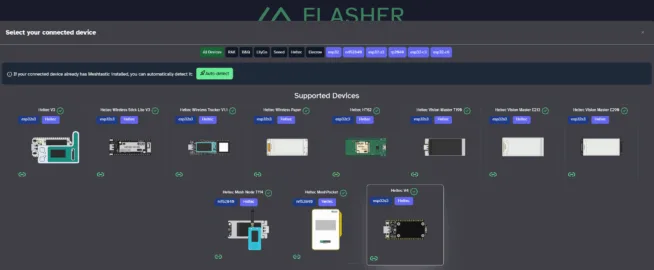

– nainstalovat Meshtastic skrze webový flasher
– připojit zařízení k telefonu skrze Bluetooth
– nastavit kanál (ve většině případů Medium Fast, méně často Long fast)
– čekat, koho moje zařízení „uvidí“
– začít si psát

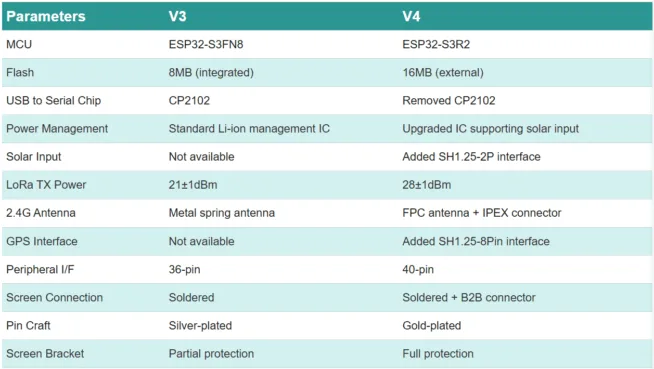

Specifikace

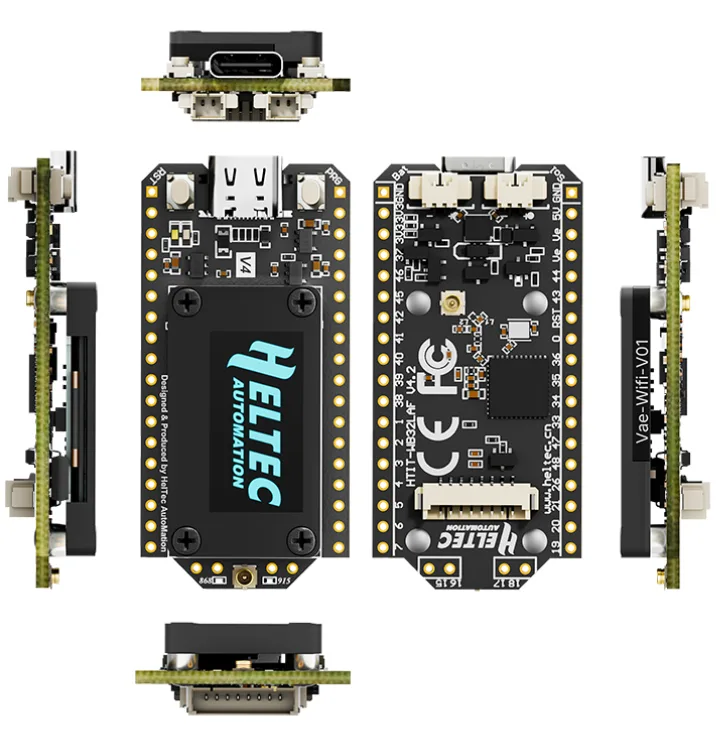

Heltec se rozhodl, že toto populární zařízení vylepší. Verze 4 je založen na čipu ESP32-S3, stejně jako v3.x – jen jiná varianta čipu. Velikost FLASH se zvětšila dvojnásobně, 16 MB oproti 8 MB, vývojáři z Heltec odebrali USB-UART převodník CP2102, který sloužil jako programátor – k programování se tedy bude využít integrovaný USB interface v ESP32-S3.
Mezi další velké změny (k lepšímu) patří

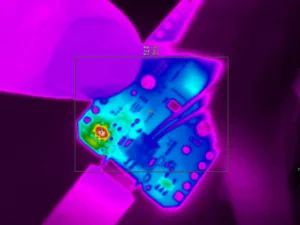

- vylepšený systém nabíjení baterie s integrovaným řešením pro nabíjení ze solárního panelu (konektor SH1.25-2P)
- maximální vysílací výkon se zvýšil z 21 na 28 dBm
- WiFi a Bluetooth anténu už netvoří kovová spirála, ale FPC anténa a IPEX konektor pro externí anténu (pro použití IPEX konektoru je potřeba odpájet SMD indukčnost a nahradit jí 0R rezistorem)
- nechybí ani 8 pinový konektor pro jednoduché připojení GPS modulu (konektor SH1.25-8Pin)

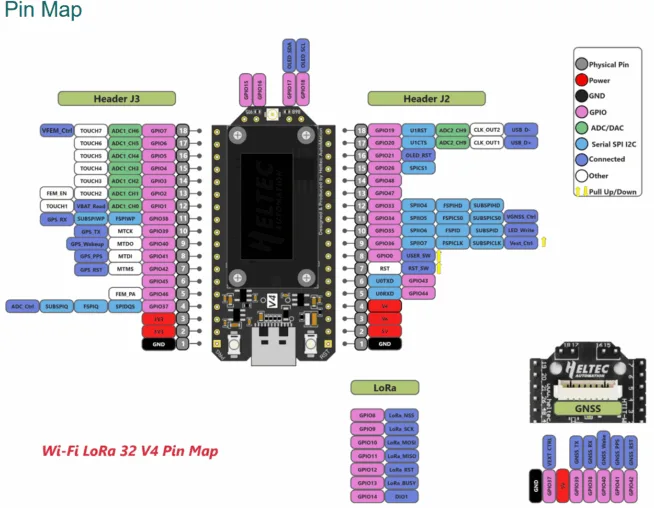

Pinout Heltec LoRa 32 v4
Meshtastic a MeshCore
Meshtastic a MeshCore jsou dvě větve LoRa komunikace, které jsou si podobné, ale nejsou spolu kompatibilní. Už nyní je Heltec LoRa 32 V4 podporován Meshtastic FW, MeshCore přijde nejspíše velmi brzy.
Závěr
Heltec vylepšil LoRa 32 přesně tak, jak komunita potřebovala – přidání konektoru pro GPS, možnost nabíjet zařízení i ze solárního panelu. Vylepšena je navíc i ochrana OLED displeje a tak snadno se už nestane, že si displej „uštípnete“ neopatrným zacházením.
Na tuto novinku mě upozornil https://www.instagram.com/velkykutil/, mockrát mu děkuju 🙂
Stránka produktu https://heltec.org/project/wifi-lora-32-v4/
