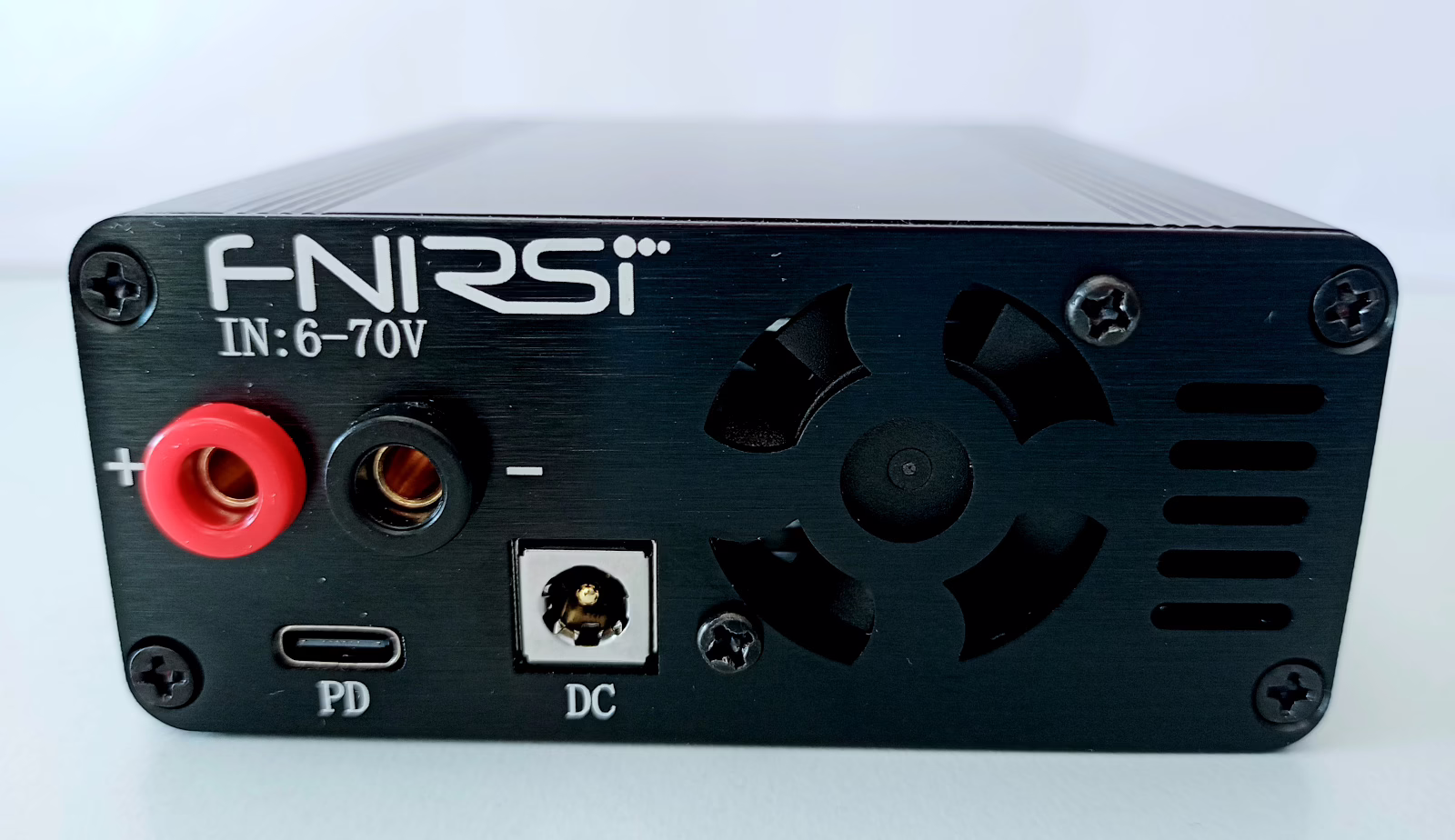

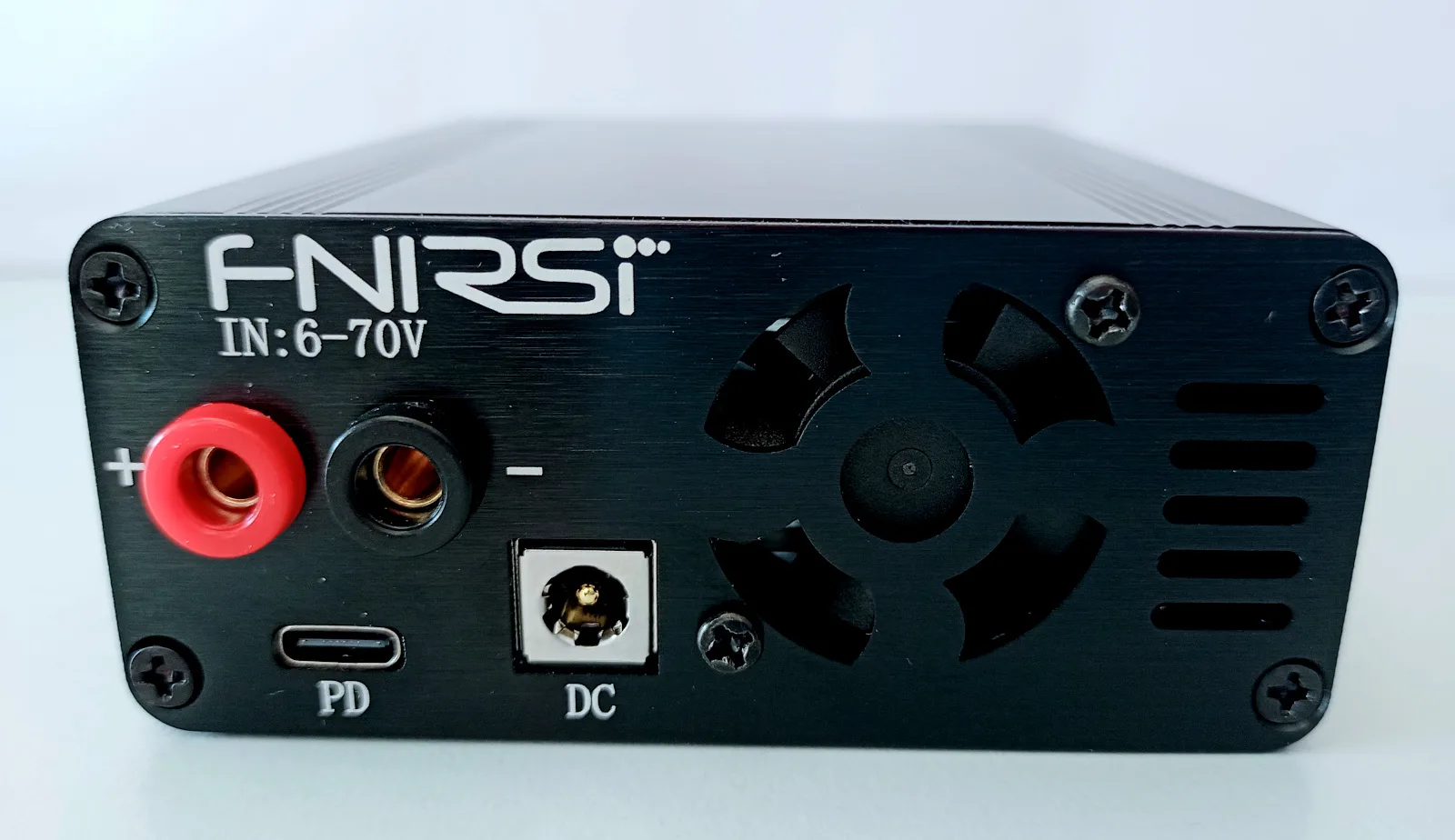

Na aliexpressu jsem zahlédl zajímavý regulovatelný zdroj DC-6006L, který může být napájený skrze banánky, souosý konektor nebo, a to je nejzajímavější, z USB-PD nabíječky.
Jak to funguje, jaké jsou parametry a co od tohoto zdroje můžete očekávat se dozvíte v tomto článku.
Obsah
Dodání
Specifikace
Reální měření
Závěr
Dodání
Regulovatelný zdroj jsem koupil na aliexpress, kde byla možnost i dodání z českého skladu.
Cena je 39.20 USD i s poštou a zásilku dovezlo PPL.
DC6006L jsem objednal 26.5. 2021, 2.6. jej převzala PPL a na stole mi přistál 3.6. (byl v tom i víkend).
Doručení tedy proběhlo velmi rychle a k mé spokojenosti.

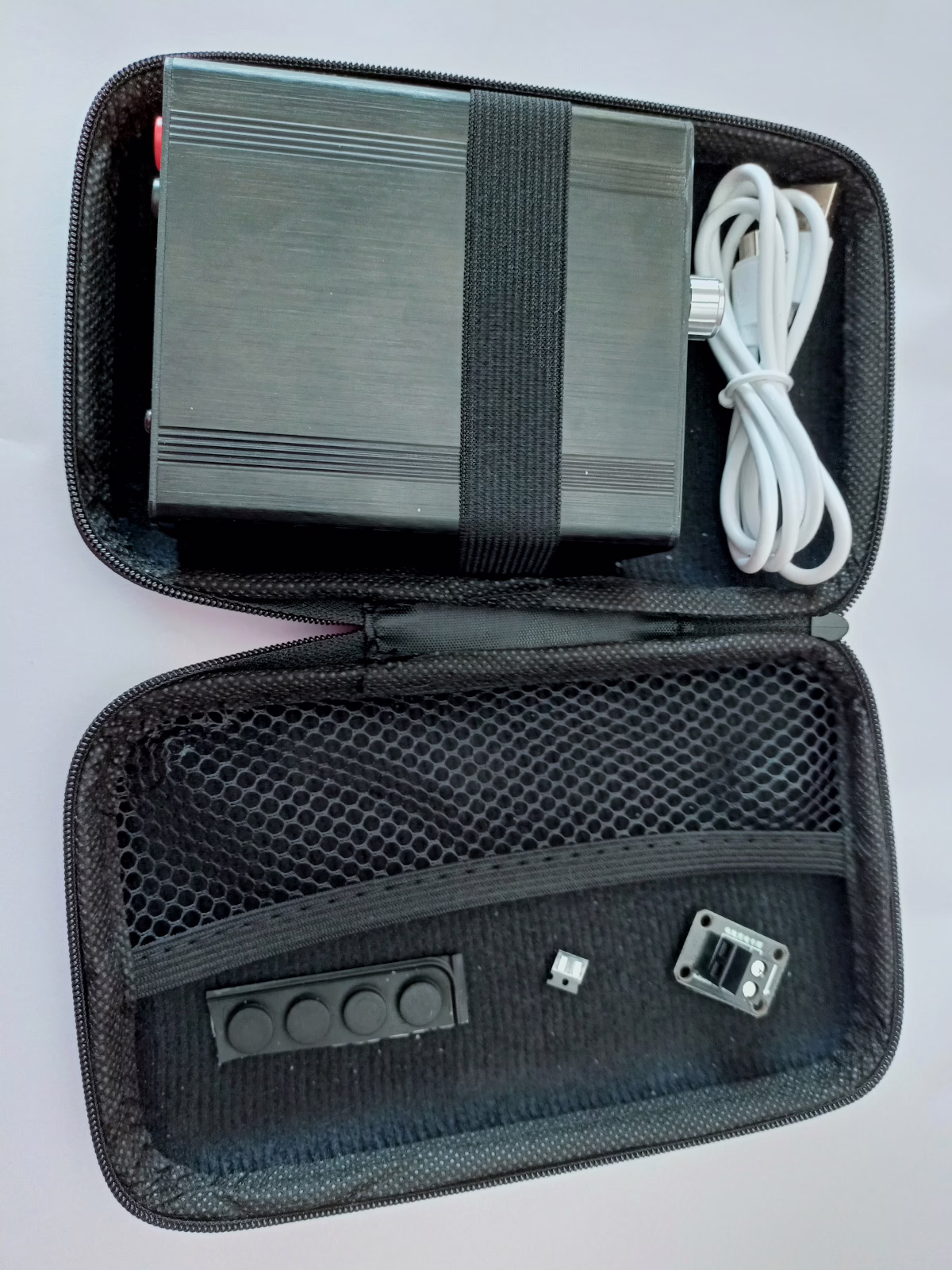

Zdroj, USB kabel, gumové nožičky a náhradní SMD pojistky přišly v pěkném obalu.

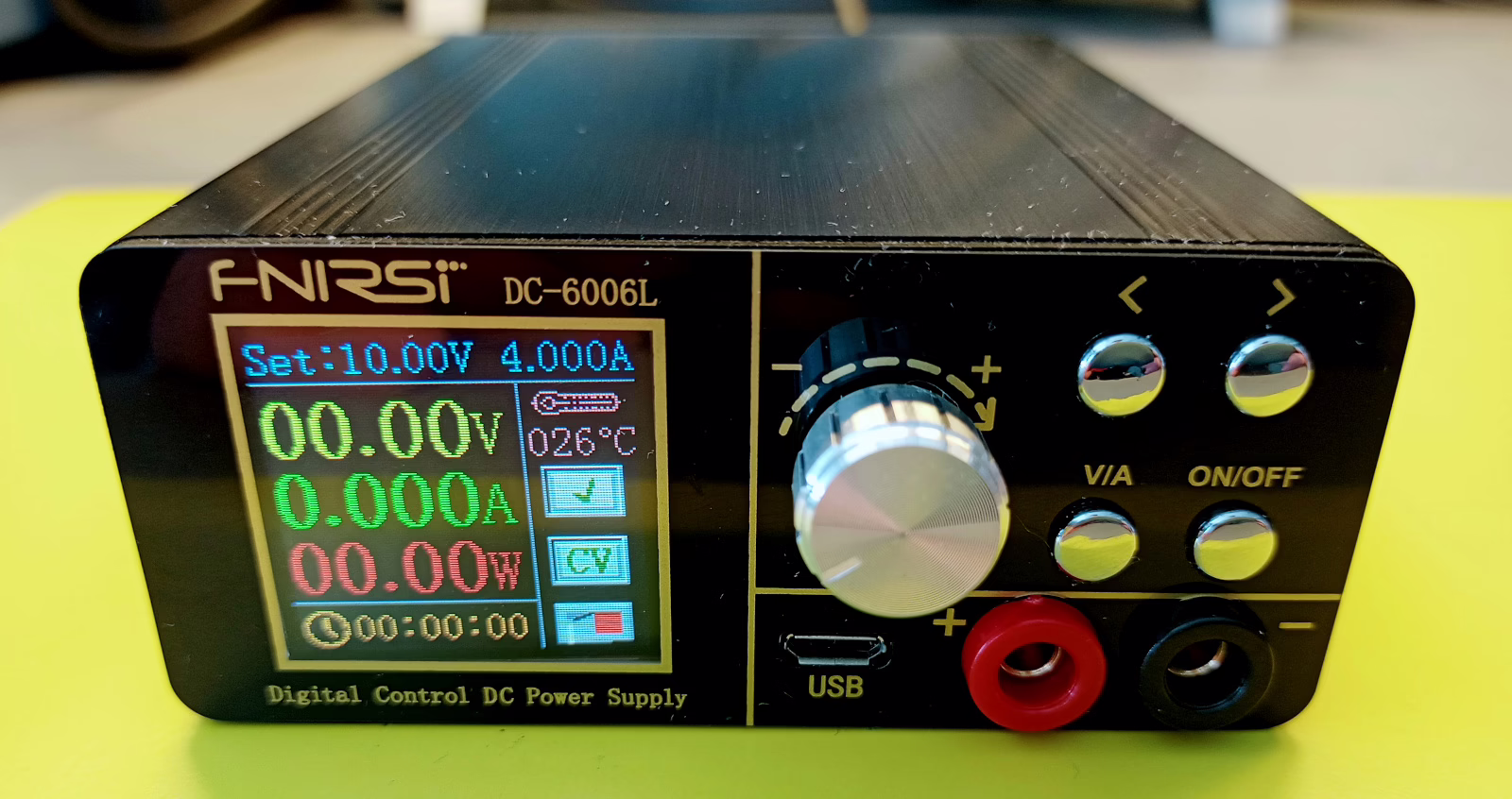

Specifikace
A co zdroj slibuje?
Vstupní napětí od 6 do 70 V
Výstupní napětí od 0 do 60 V
Výstupní proud od 0 do 6 A
A výstupní výkon může být až 360 W.
Zdroj je pouze snižující, takže maximální výstupní napětí je o něco málo nižší než je vstupní.
Rozlišení panelového měřidla je 0.01 V s přesností +-3% a 0.001 A s přesností +-5%.
Rozměry zdroje i s krabičkou jsou pak 100x85x37 mm.
Zajímavá hodnota je ripple na výstupu, údajně 100 mV, ale jak je to ve skutečnosti?
Reální měření
Měření zdroje jsem provedl s kalibrovanými přístroji – elektronická zátěž, voltmetr, ampérmetr i osciloskop.

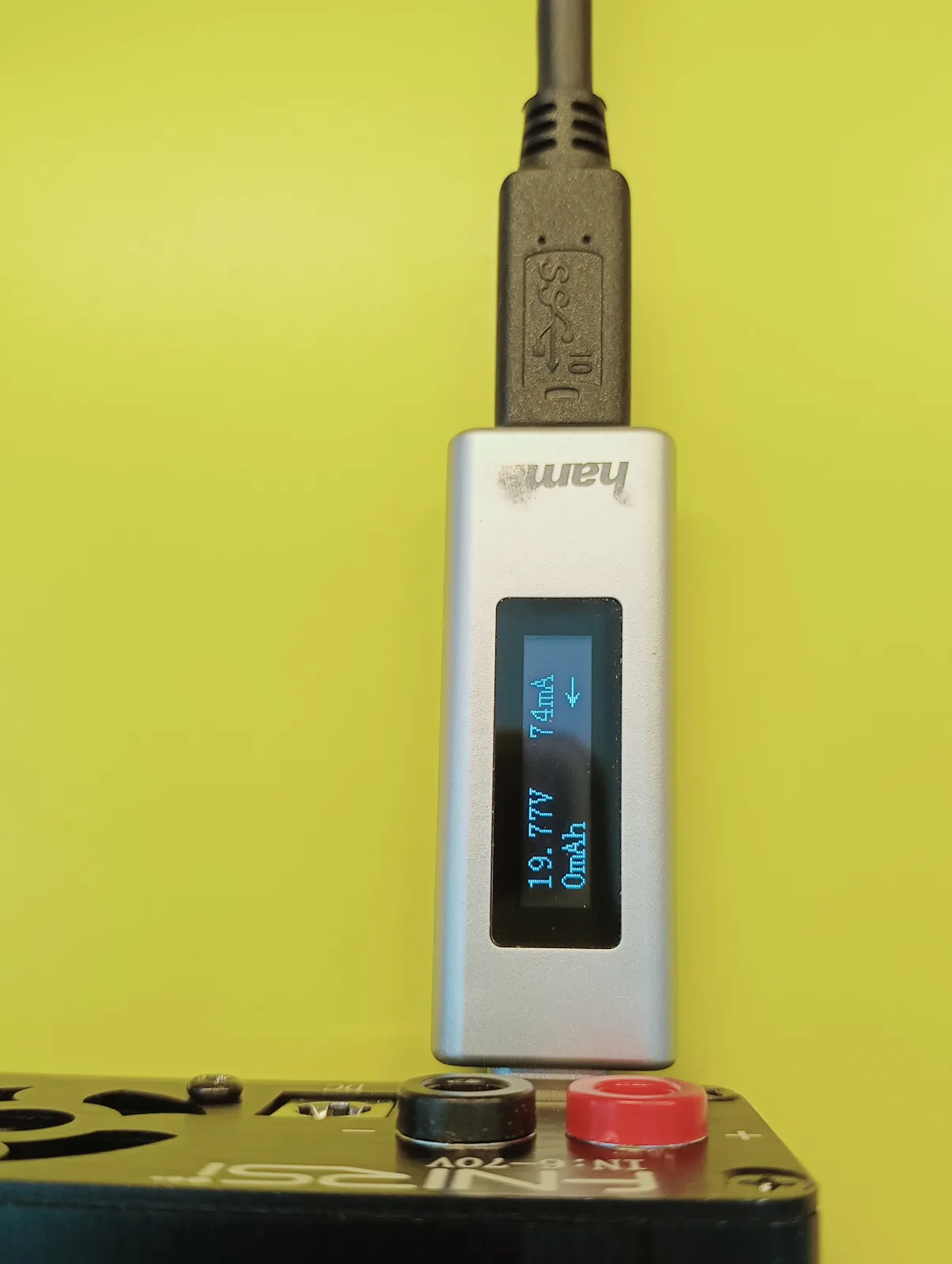

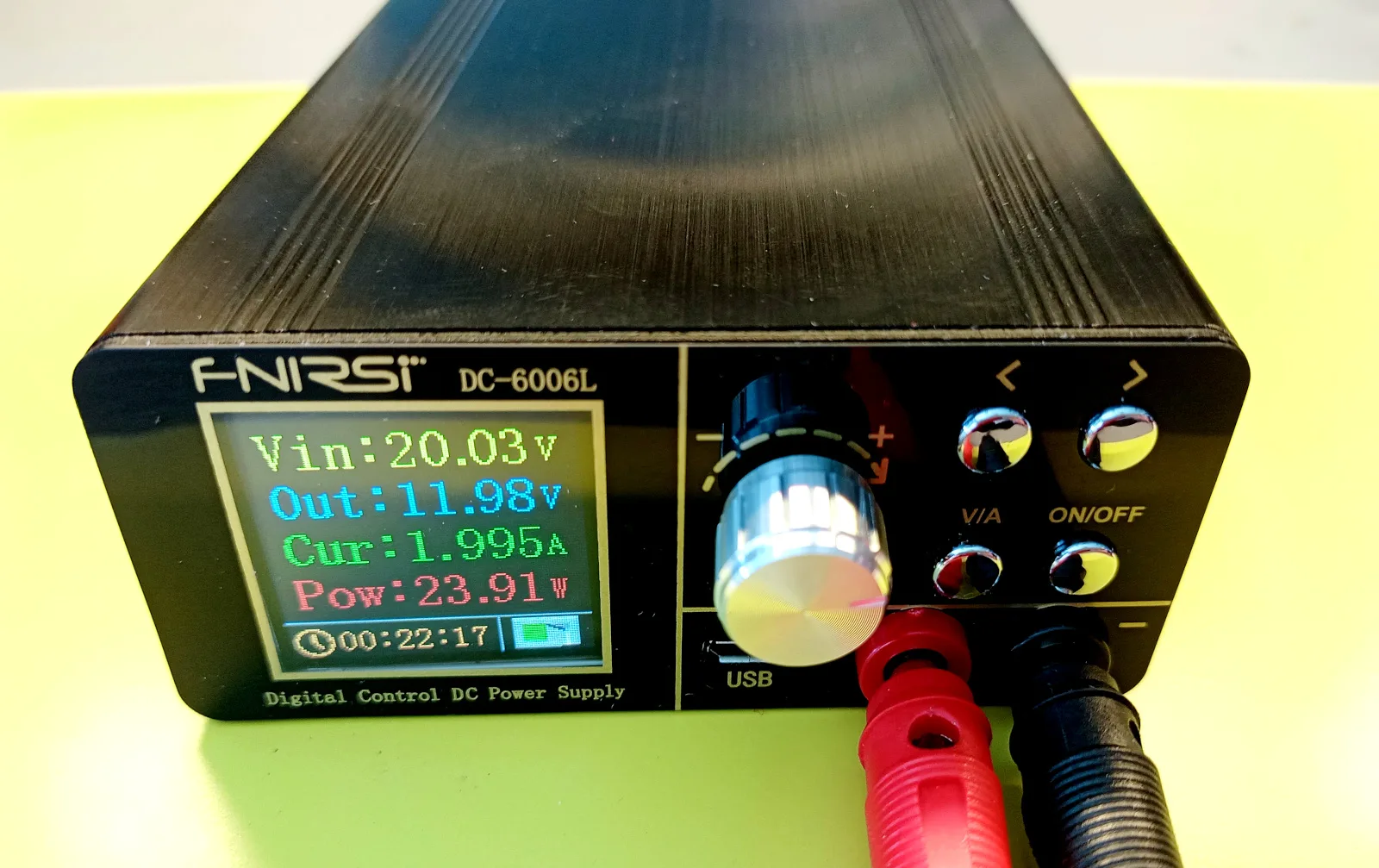

Ze všeho nejdříve jsem byl zvědavý, jak napájení z USB-PD funguje. Po zapnutí se zdroj automaticky domluví na nejvyšším napětí z USB nabíječky – 20 V.

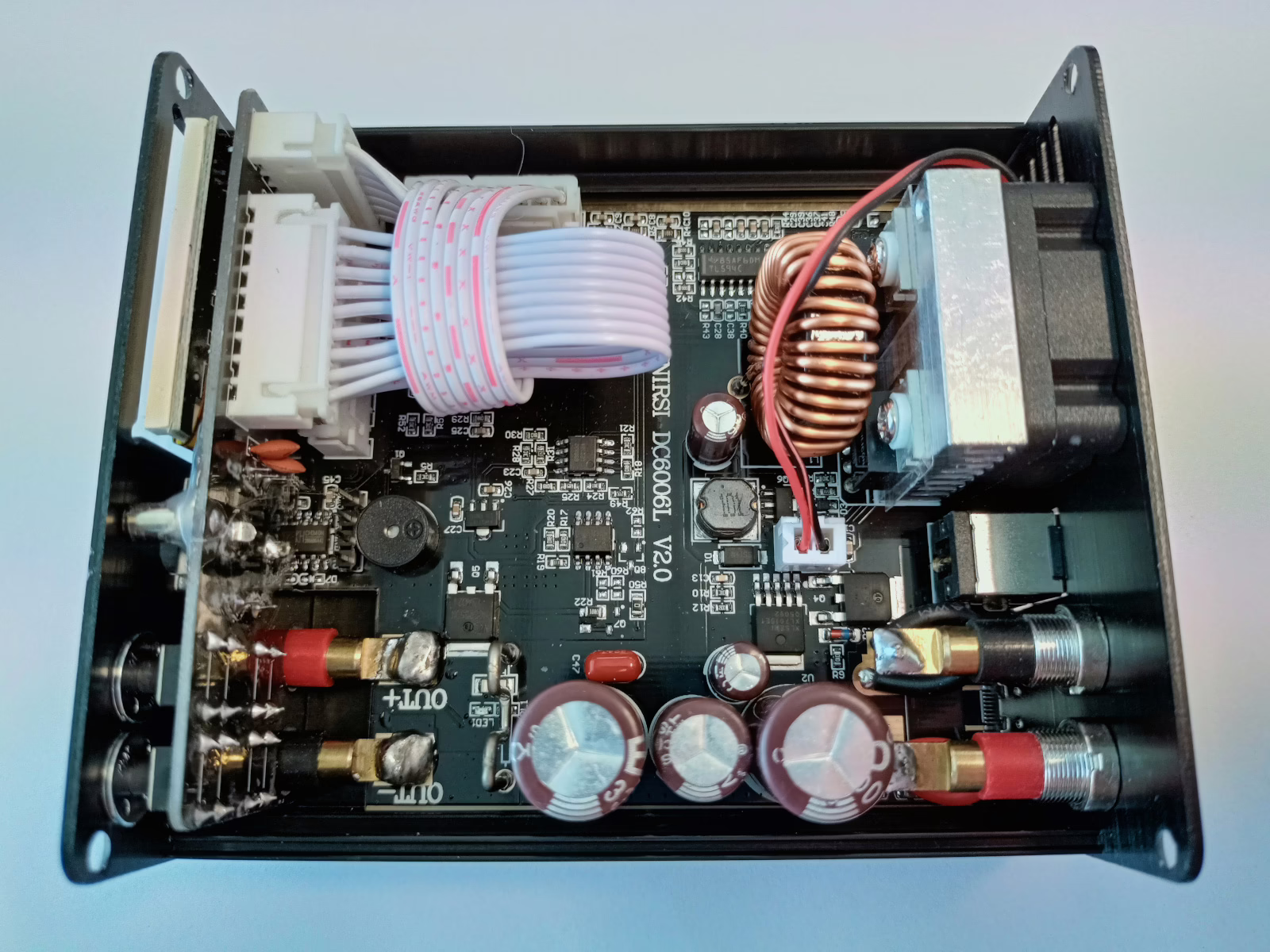

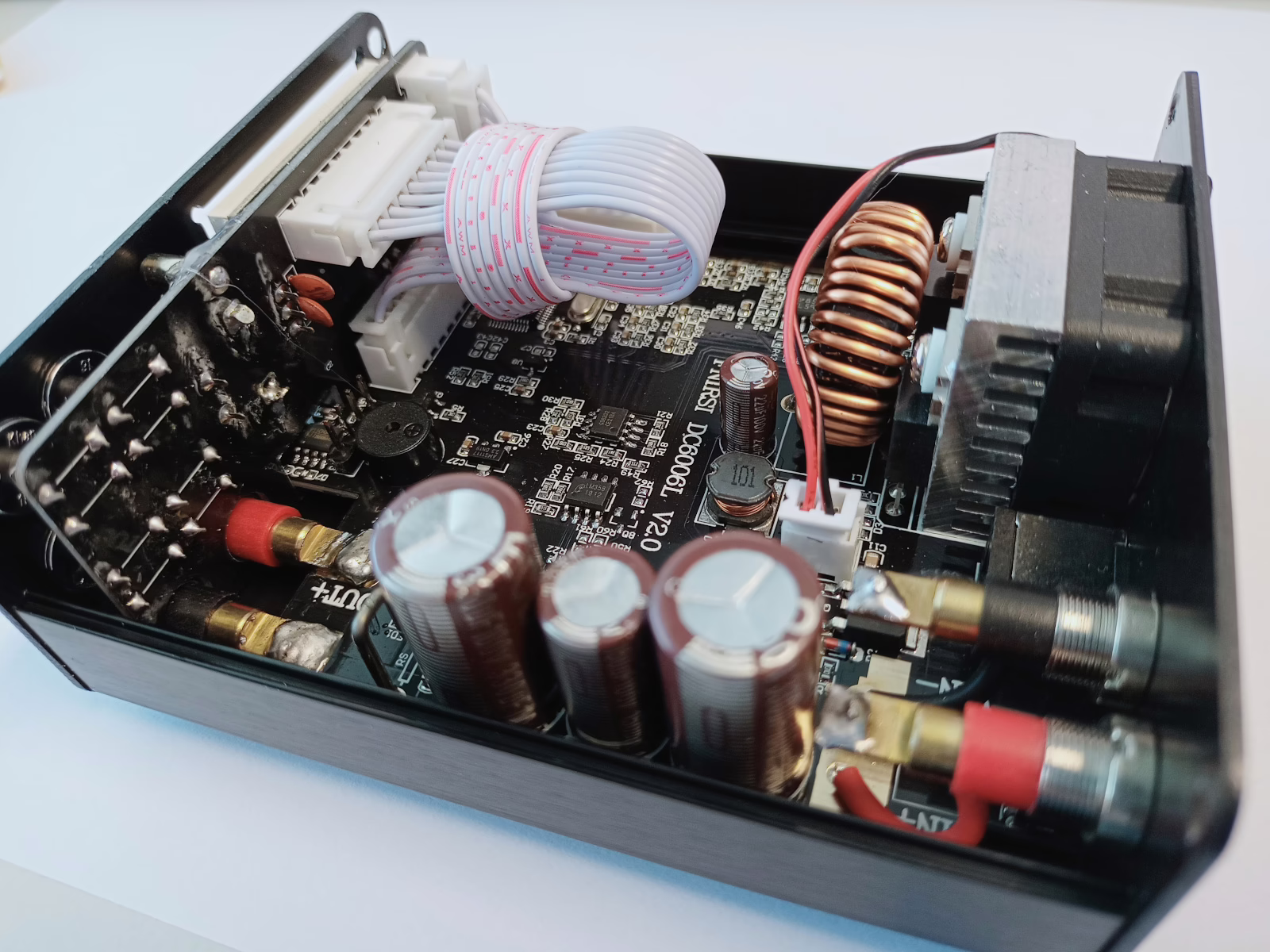

Z těchto 20 V je snižujícím měničem sníženo napětí na požadovanou hodnotu.

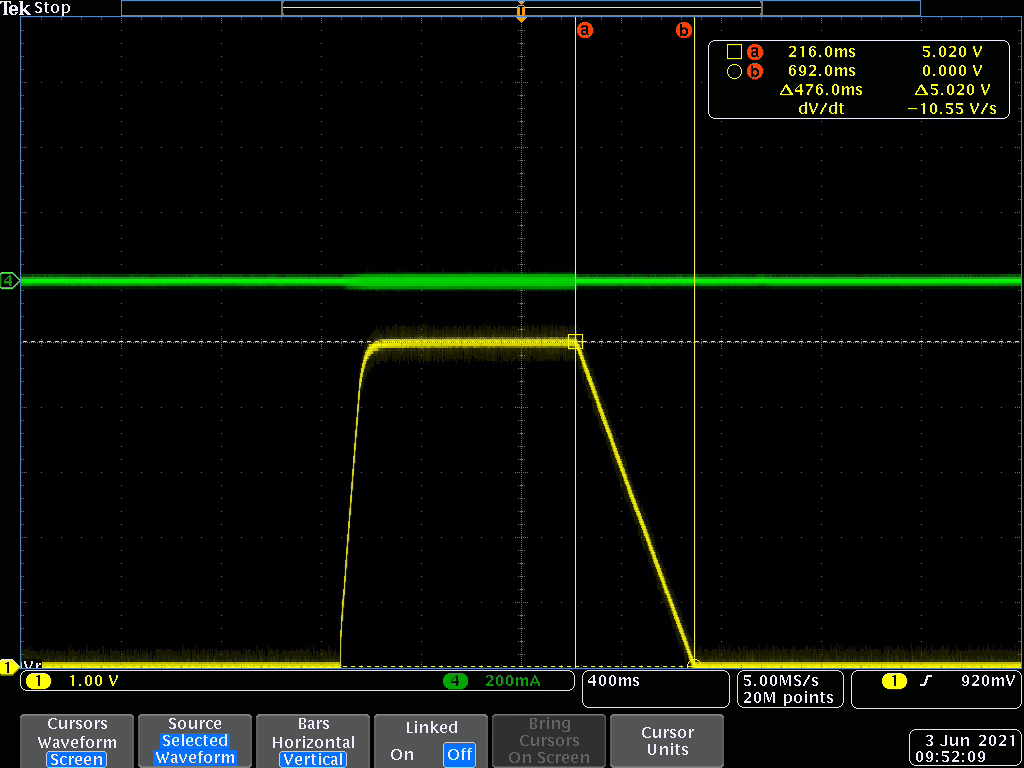

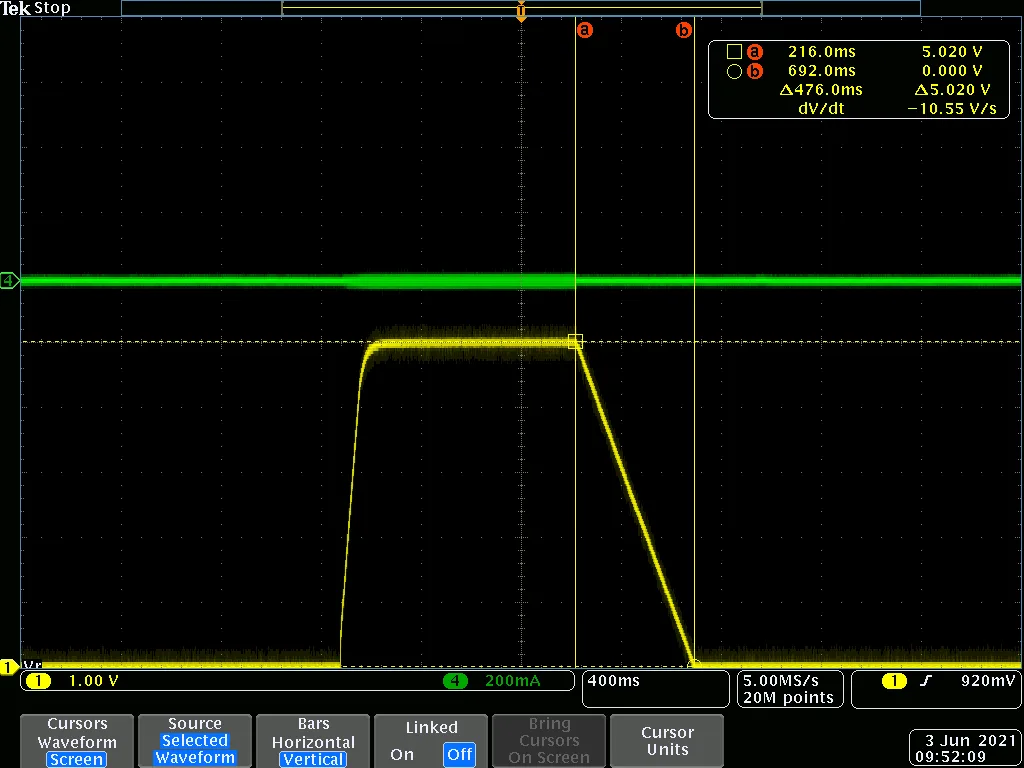

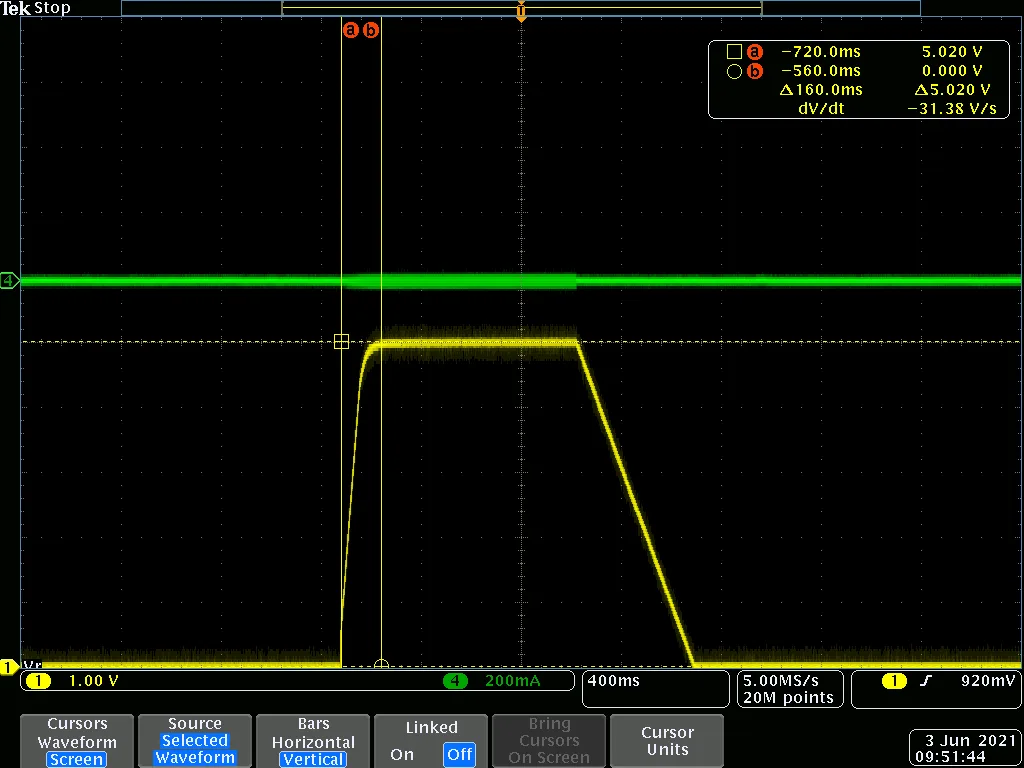

Zapnutí a vypnutí zdroje – čas

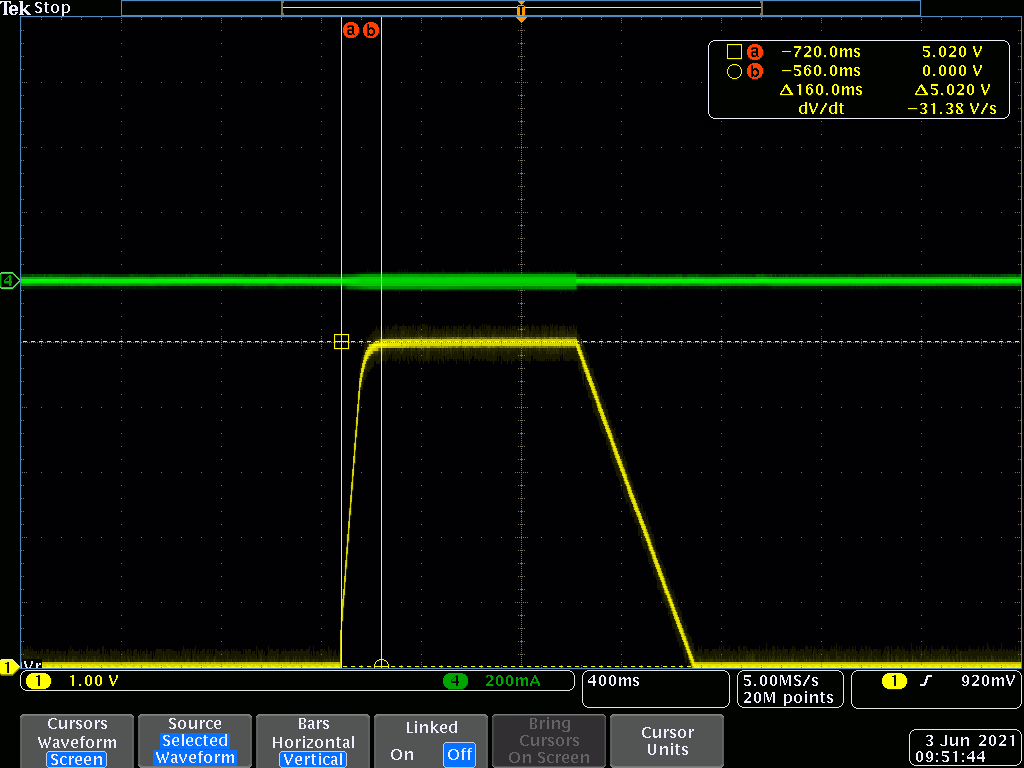

Bez zátěže naběhl zdroj na požadovanou hodnotu (5V) během 160ms, vypnutí a vybití kondenzátorů pak trvalo 470ms.

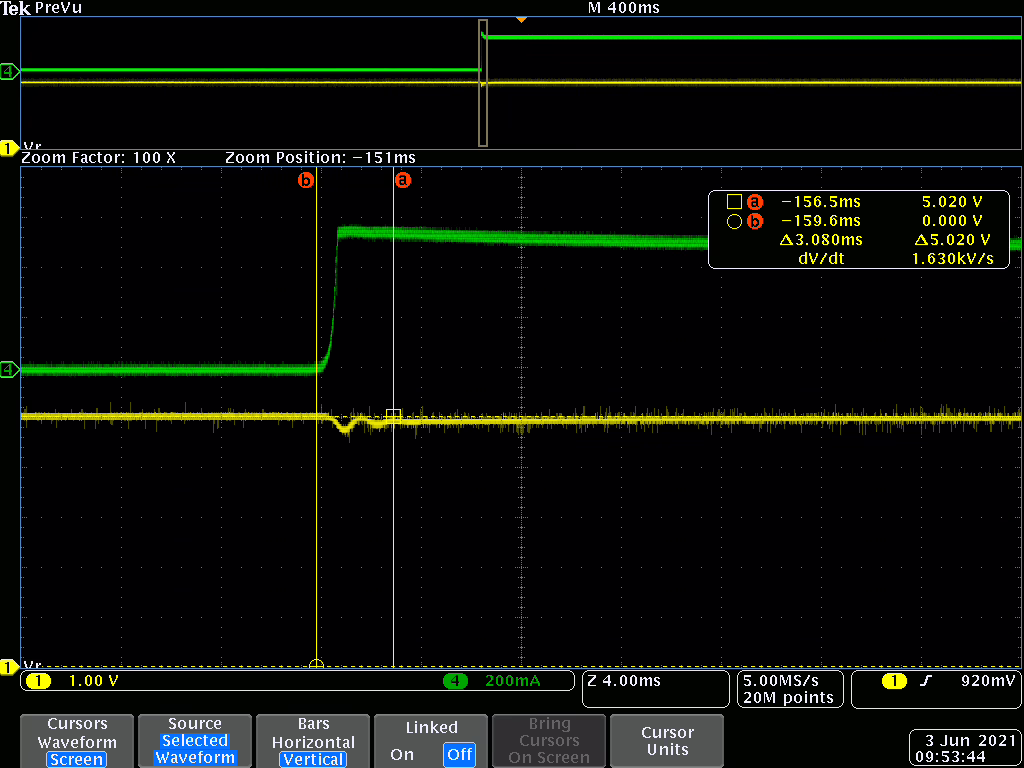

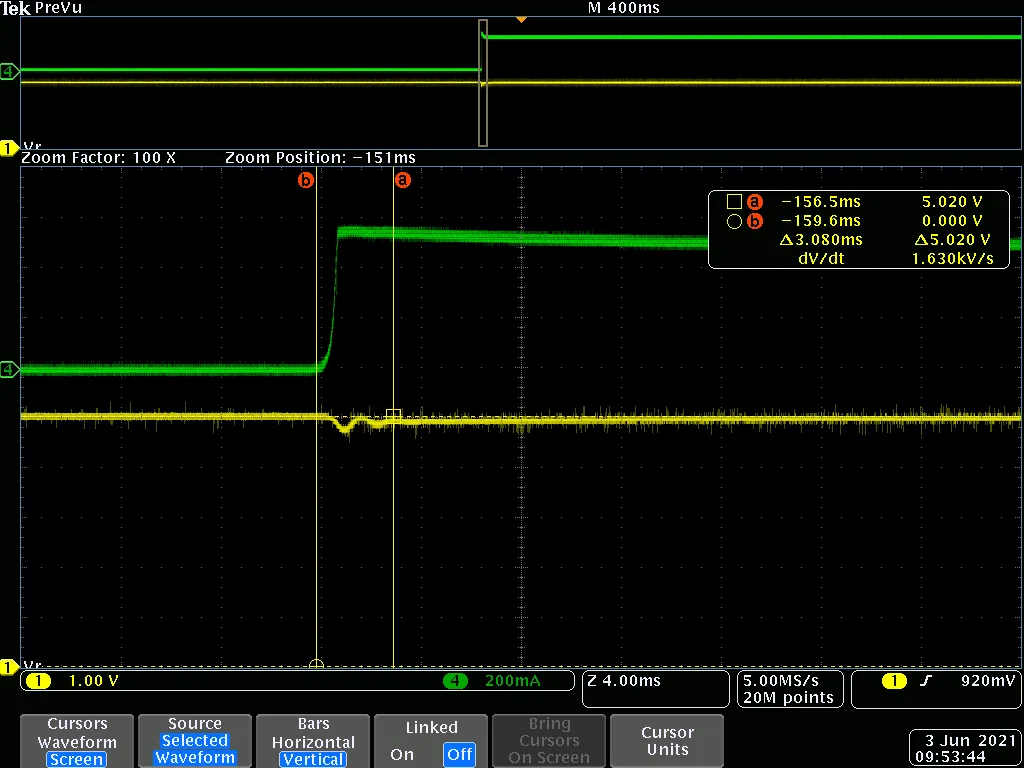

Připojení zátěže 500 mA

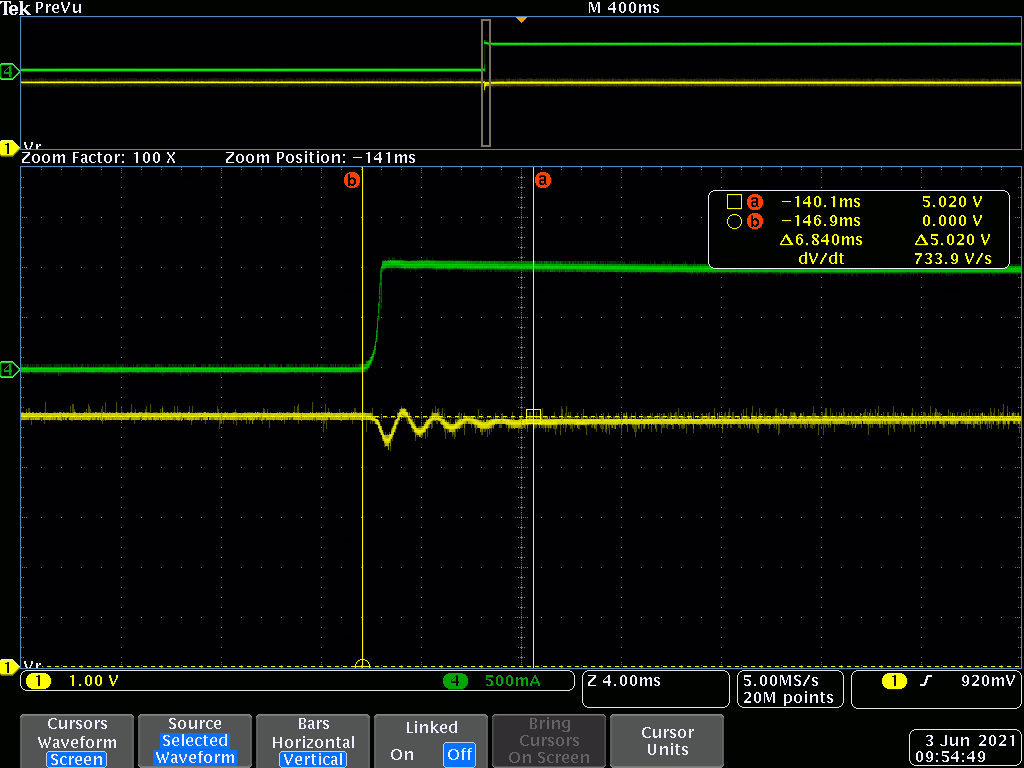

Úprava výstupního napětí po připojení zátěže trvala pouhé 3 ms.

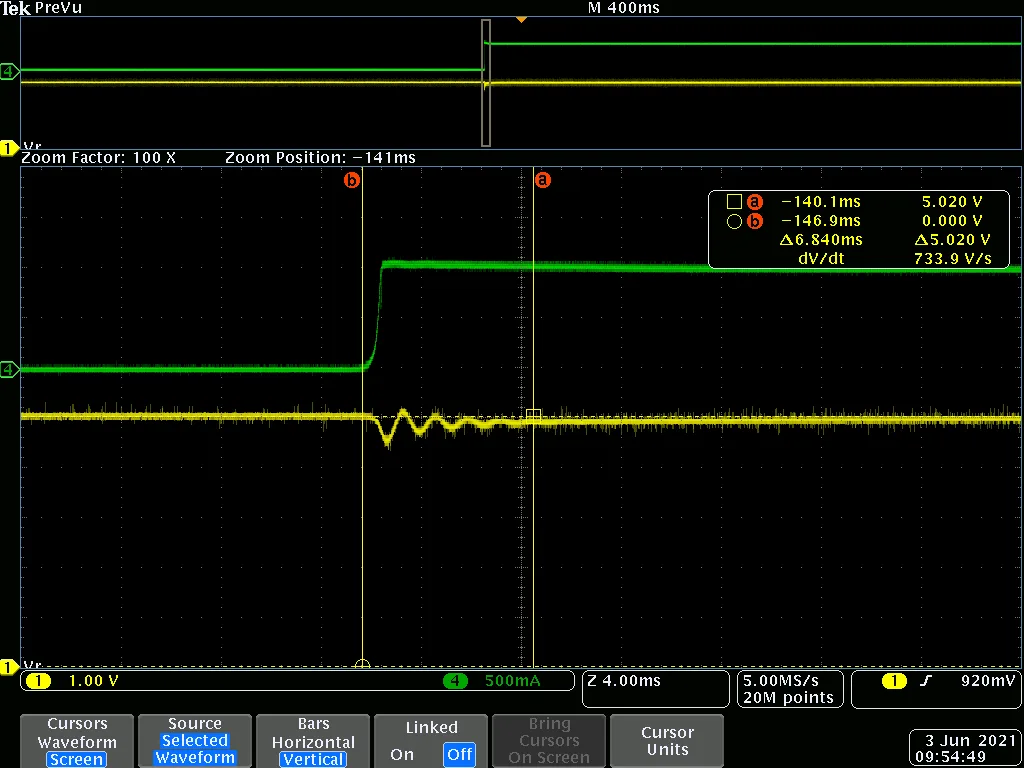

Připojení zátěže 1000 mA

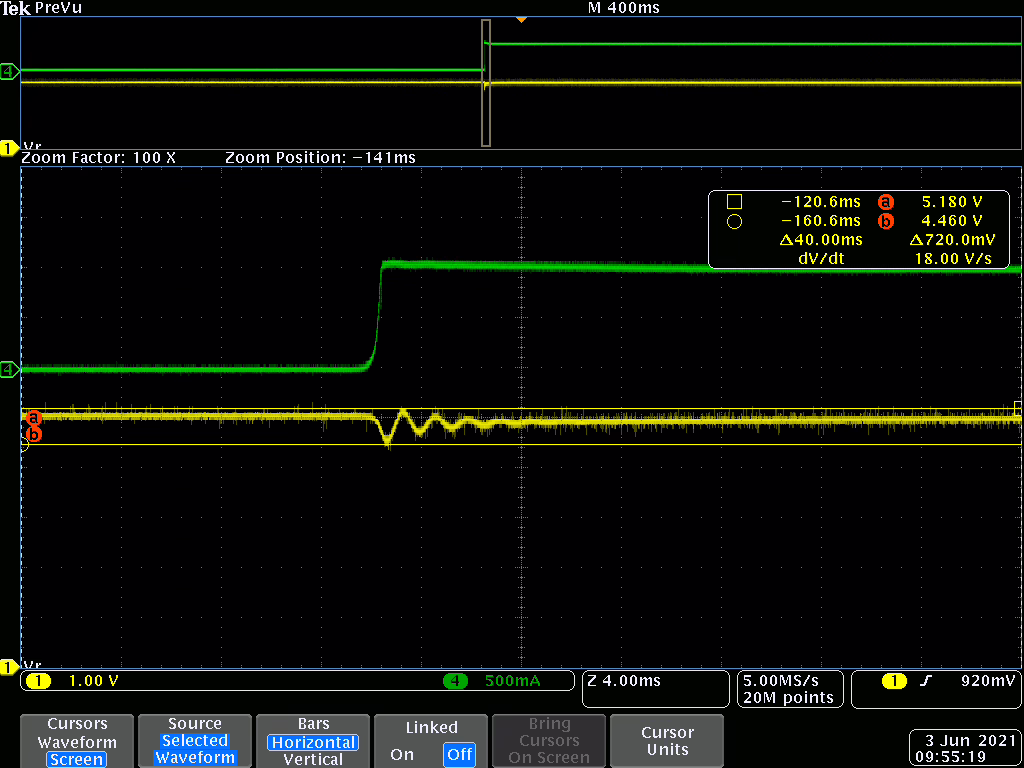

Úprava výstupního napětí po připojení zátěže trvalo už 7 ms. Při této regulaci se hodnota výstupního napětí změnila až o 720 mV (min-max).

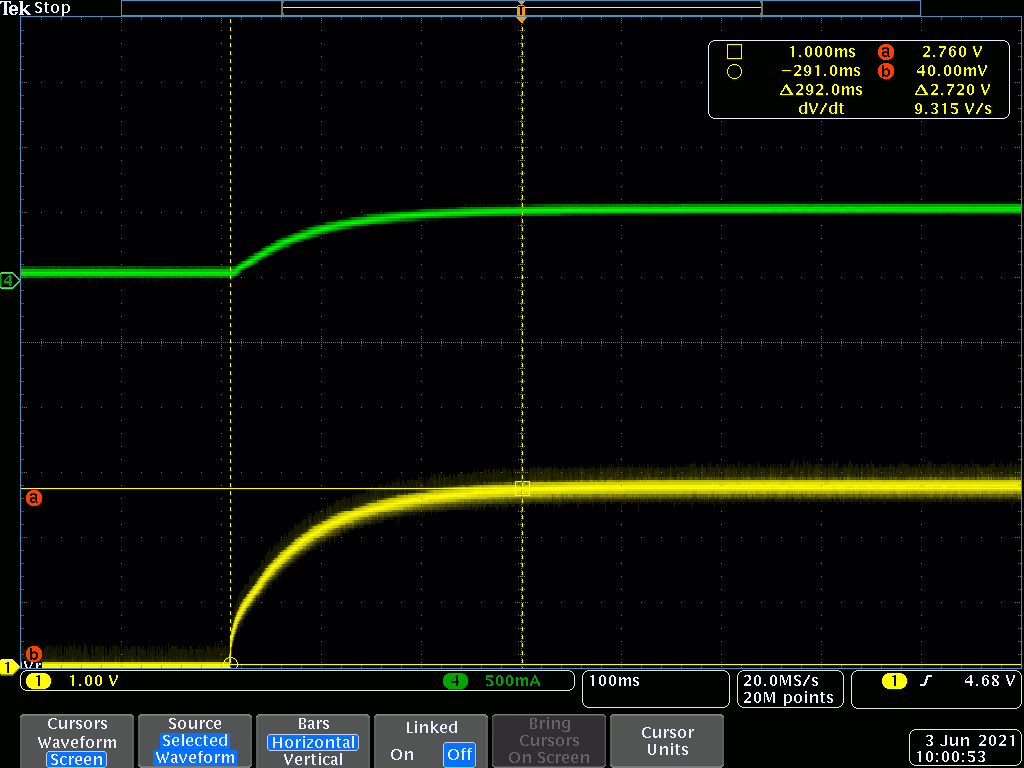

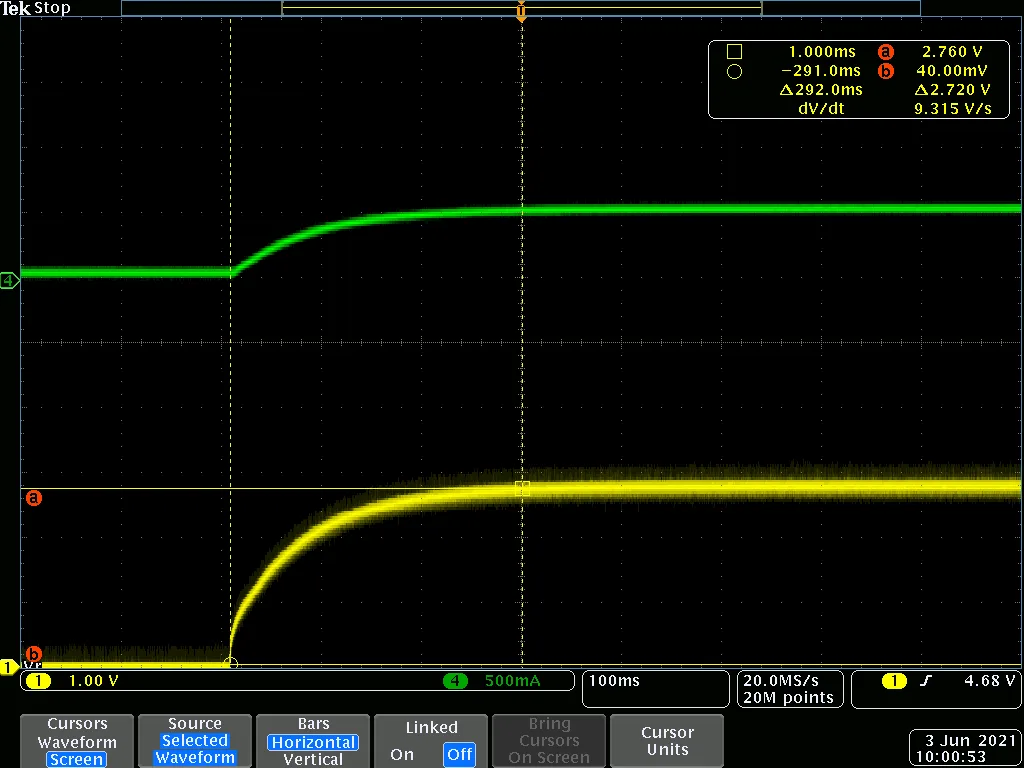

Náběh zdroje s 1A zátěží

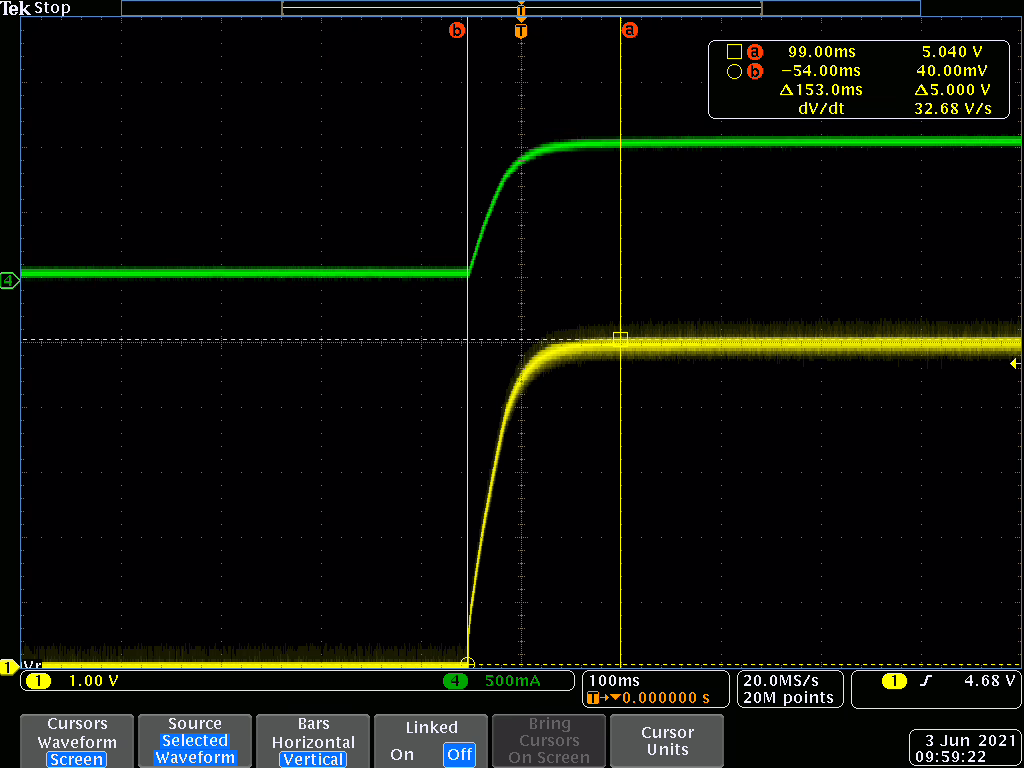

Zdroj nemá problém naběhnout s už připojenou zátěží – rezistor.
Aktivace OCP – over-current protection
Zdroj po indikaci přetíženého výstupu (nastavitelný) dokáže bez problémů regulovat i výstupní proud na požadovanou hodnotu. Hodnota OCP byla nastavena na 500 mA.
Překmit po odpojení zátěže – 12V/4A

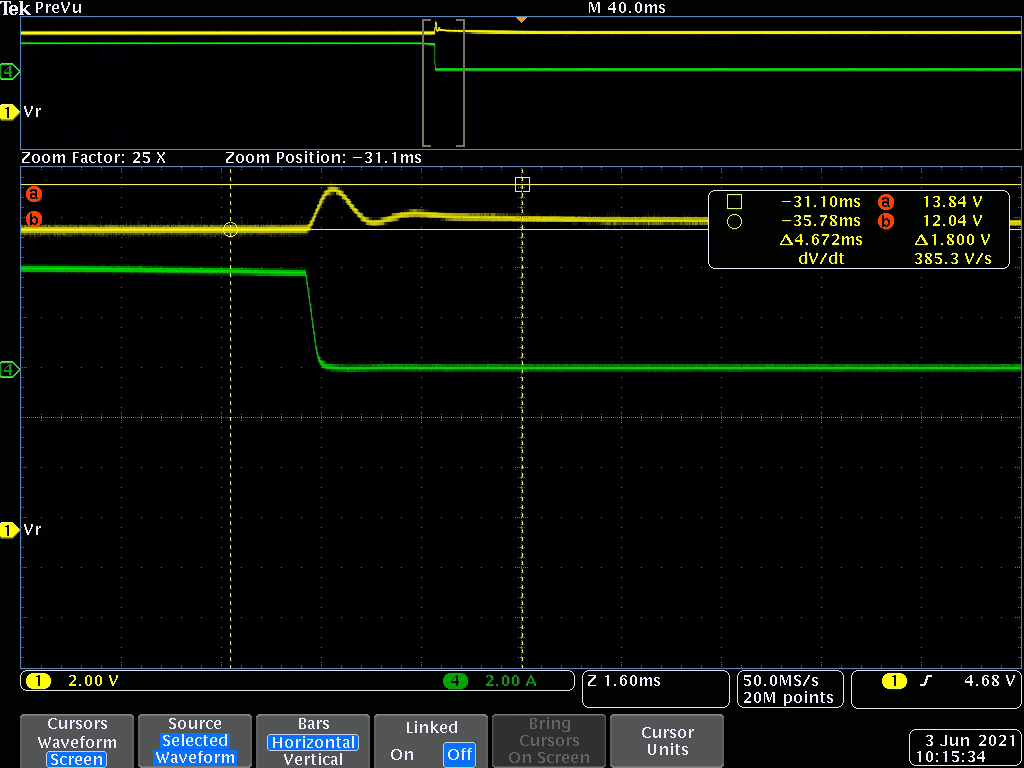

Velikost překmitu po vypnutí zdroje se zátěží 48 W dosahuje hodnoty 1.8 V. Pro hodnotu 12V a 2A je tato hodnota pak 1V.
A jak je na tom přesnost měření? Vůbec to není špatné!
Elektronická zátěž, výstupní napětí 5V.
| Iout_dc6006L [mA] | A-metr [mA] | Uout_dc6006L [V] | V-metr [V] |
| 205 | 200 | 4,99 | 4,986 |
| 502 | 500 | 4,99 | 4,981 |
| 1000 | 1000 | 4,99 | 4,974 |
| 2001 | 2000 | 4,99 | 4,95 |
Elektronická zátěž, výstupní napětí 12V.
| Iout_dc6006L [mA] | A-metr [mA] | Uout_dc6006L [V] | V-metr [V] |
| 202 | 200 | 11,98 | 11,989 |
| 500 | 500 | 11,98 | 11,983 |
| 998 | 1000 | 11,98 | 11,973 |
| 1998 | 2000 | 11,98 | 11,956 |
| 3998 | 4000 | 11,98 | 11,924 |
Změřené hodnoty voltmetru a DC-6006L se liší a to je dáno jak nepřesností meření DC-6006L, tak i odporem mezi výstupní svorkou (banánek) a bodem měření na plošném spoji zdroje, ke kterému je připojen ADC vstup.

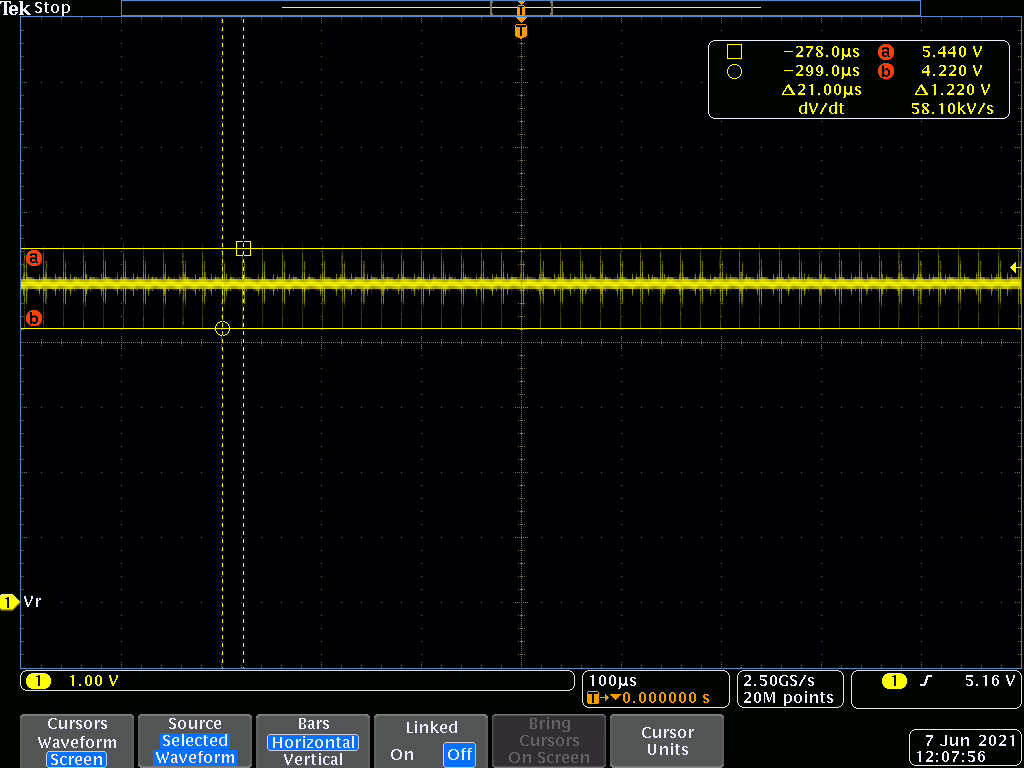

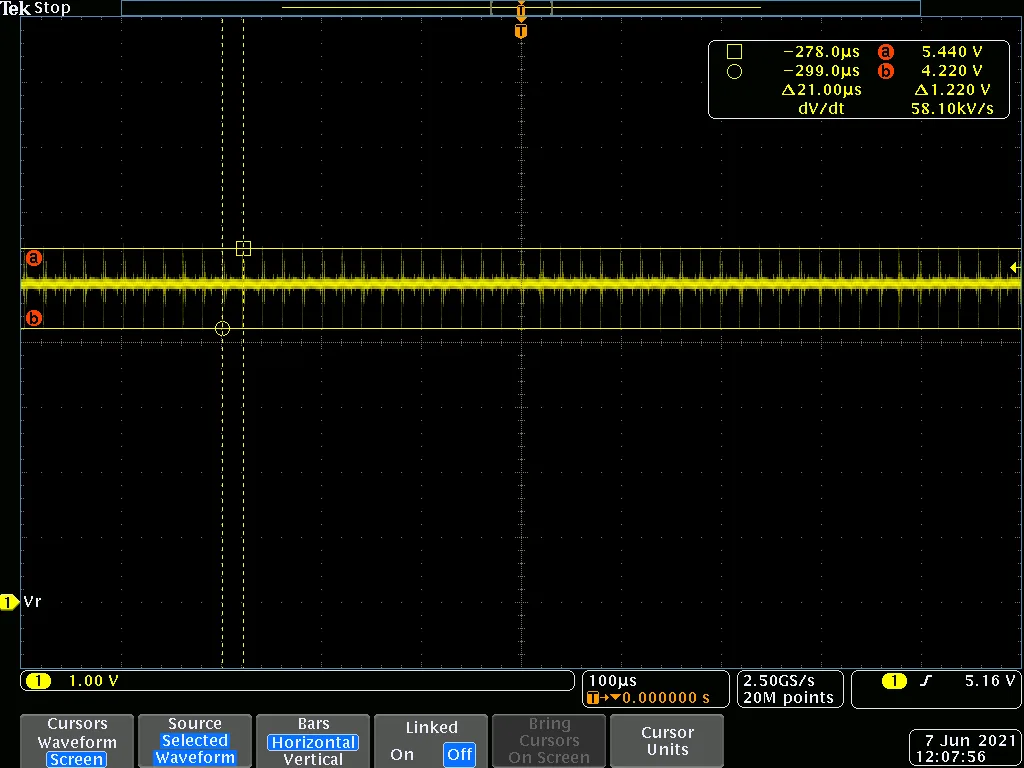

Zvlnění výstupu při napájení ze SS zdroje i USB-PD při zátěži 5V/0A a 5V/4A

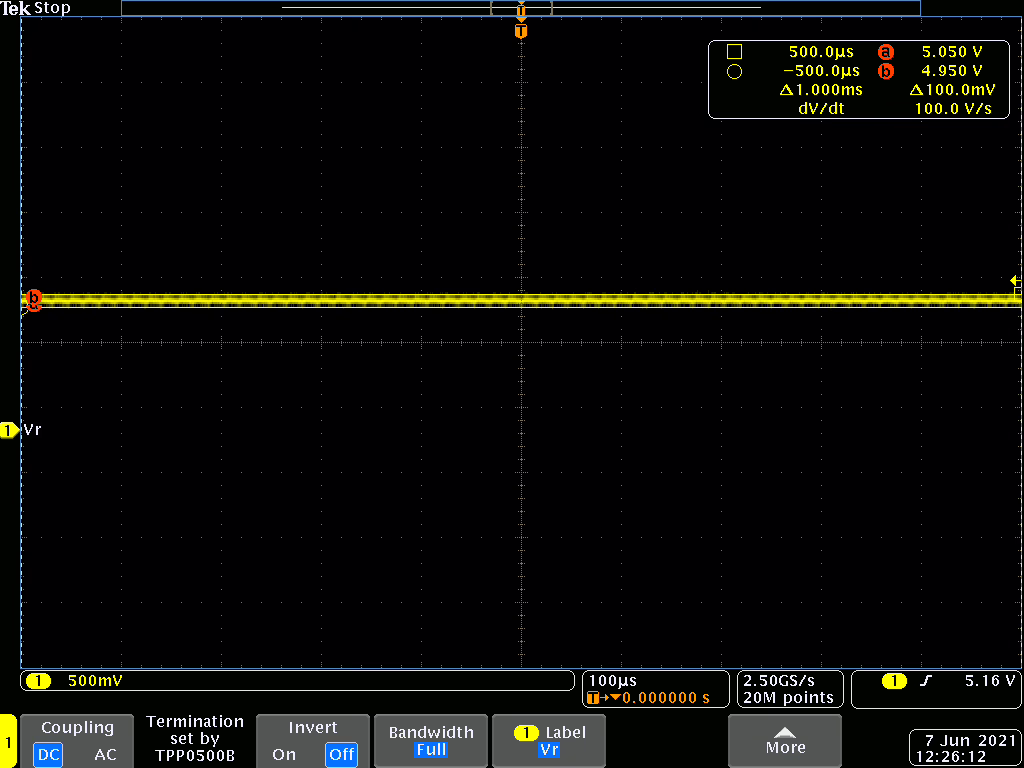

Zvlnění 100mV udavané na webu výrobce platí pro stav bez zátěže.

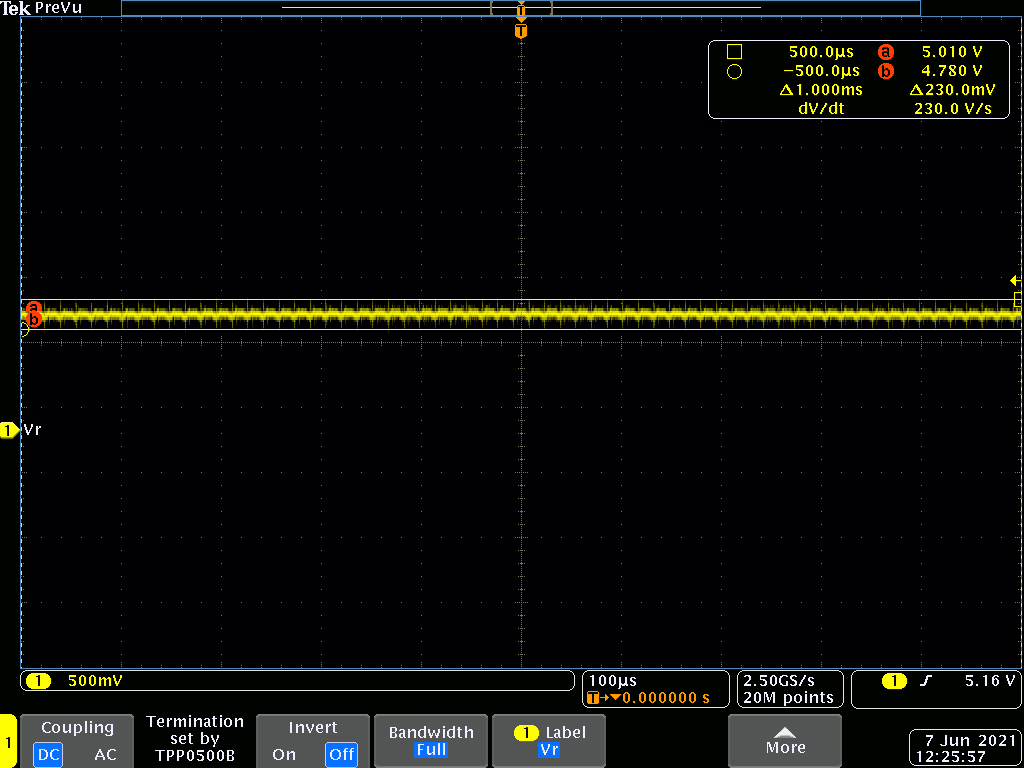

V případě zatížení 4A při 5V pak dosahuje 230 mV.
Dodatek k USB-PD nabíječkám:
Pozor na USB-PD nabíječky, některé velmi šumí!
Závěr
Ke zdroji je možné připojit i počítač a skrze nainstalovaných software monitorovat napětí i proud. Navíc má tento program možnost aktualizovat na novější FW.
Co se DC-6006L respektive firmě FNIRSI, která za tímto zdrojem stojí, musí nechat je dostupnost manuálů, software pro počítač – žadné složité hledání na po internetech.
Všechno najdete na jejich oficiálních stránkách http://www.fnirsi.cn/support
Regulovatelný zdroj DC-6006L je naprosto dostačující do každé bastlířské dílny. Za cenu necelých 40 USD s poštou zdarma a dodáním za několik málo dní je to velmi dobrý zdroj.
Osobně oceňuji přenost měření, možnost napájení ze třech typů napájení (souosý konektor, banánky, USB-PD) a přehlednou grafiku na LCD.
