Rozšiřující deska k LaunchPad od TI-2. verze / Expanded board for LaunchPad by TI-2.version

Články12.07.2013
Autor: Petr Šrámek

Jak nastal čas, tak první kit přestal být dostačující a tak jsem navrhl druhou verzi, tentokrát s dalšími periferiemi. Nově je zde slot k micro SD kartě,

rozšiřující piny, EEPROM paměť (24C02/04/08) , možnost připojeního externího zdroje +5V, konverze logiky mezi napětími +3.3V a +5V obousměrně. Realizovány jsou pomocí známého zapojení

s unipolárním tranzistorem (dále jen UT) a dvěma rezistory. Nakonec jsem se snažil o lepší rozmístní součástek. Pokud potřebujete převodník USB – UART, odkaz je zde nebo zde s FT230XS.

Zapojení by bylo přes, již zmíněné, převodníky s UT. Z minulého kitu jsem ponechal tlačítka, led, trimry, AD7415 (čidlo teploty). Jediné co jsme vynechal

bylo čidlo analogové teploty (LM35DZ).

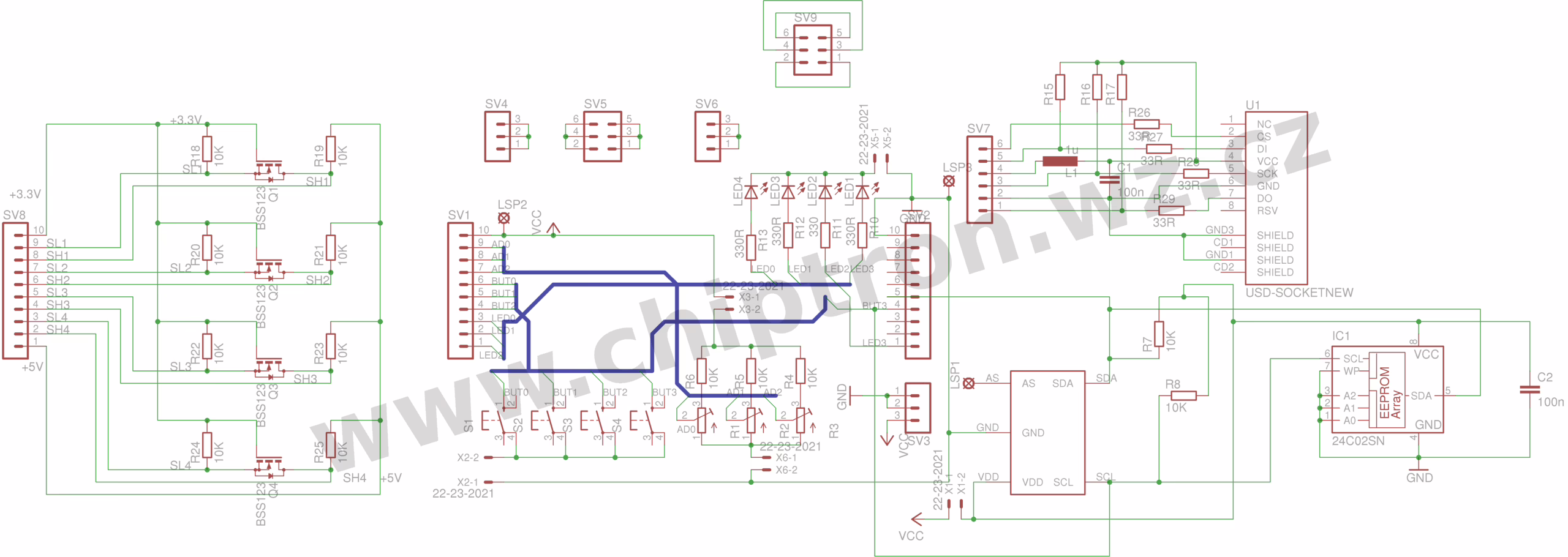

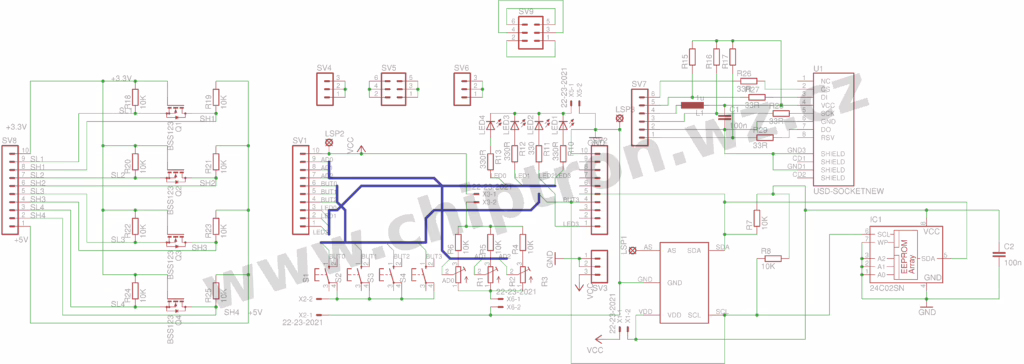

Schéma (rozlišení 600DPi):

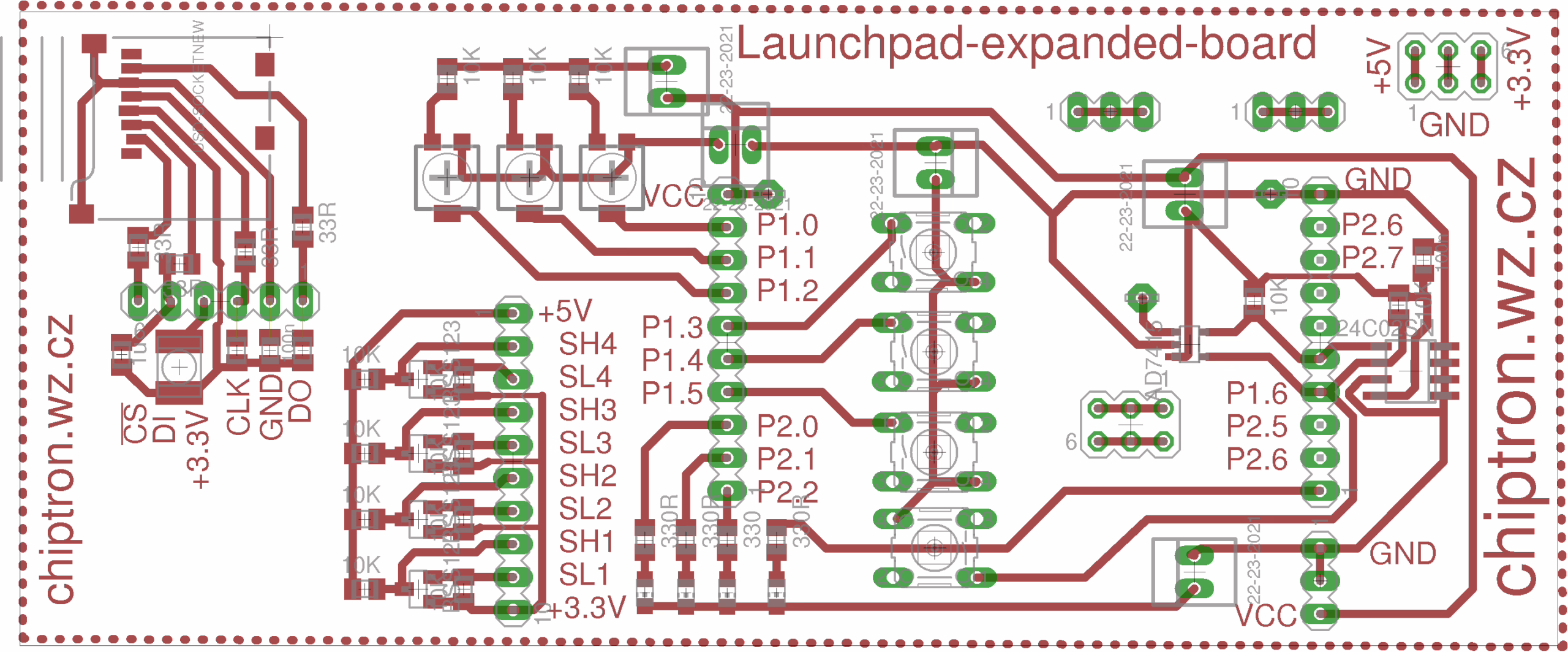

DPS (rozlišení 600DPi):

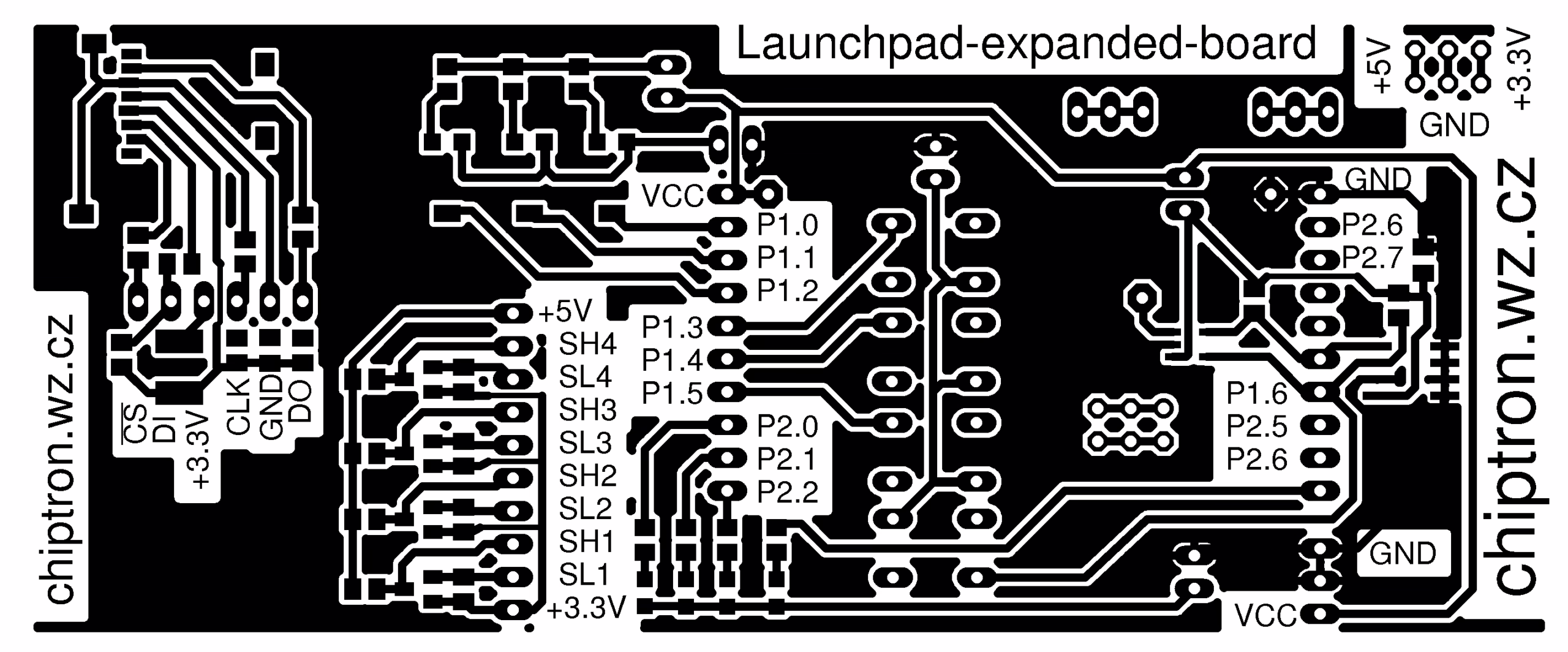

DPS k fotocestě (rozlišení 600DPi):

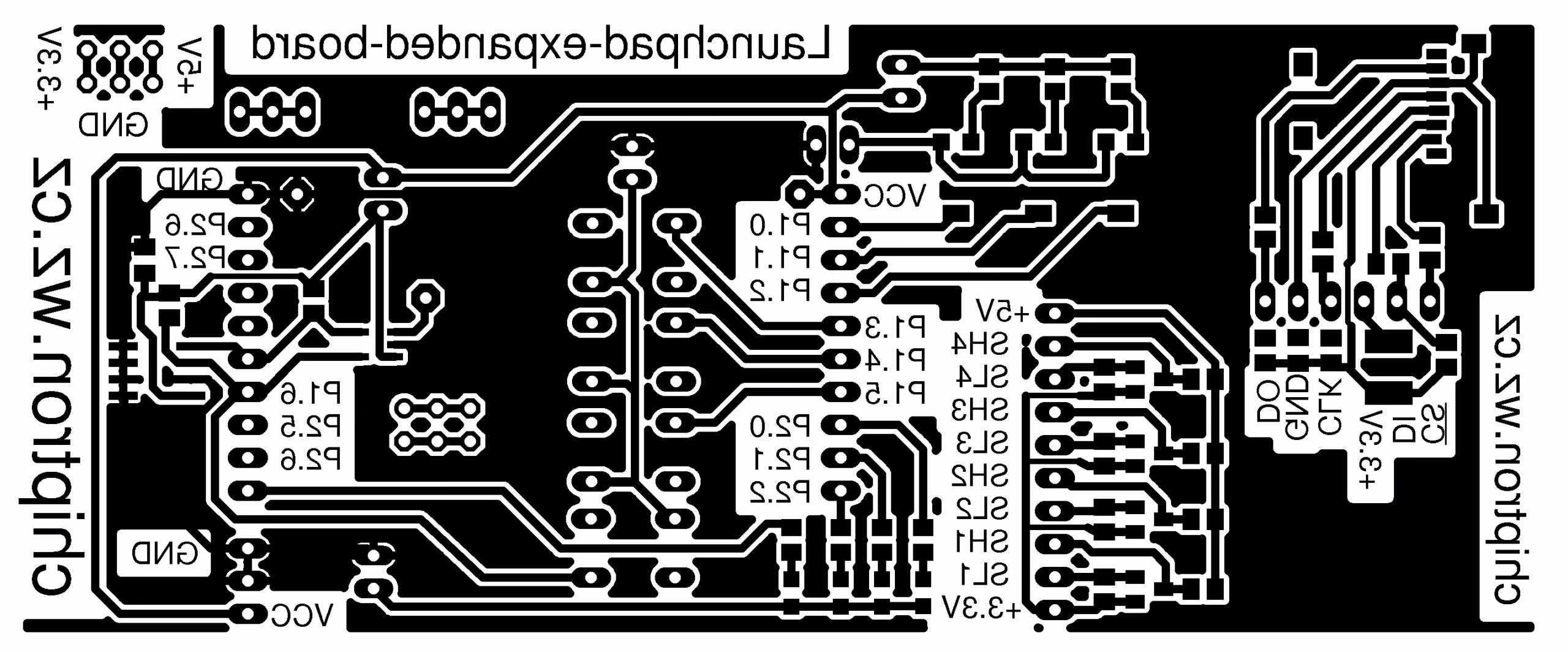

DPS k nažehlení (rozlišení 600DPi):

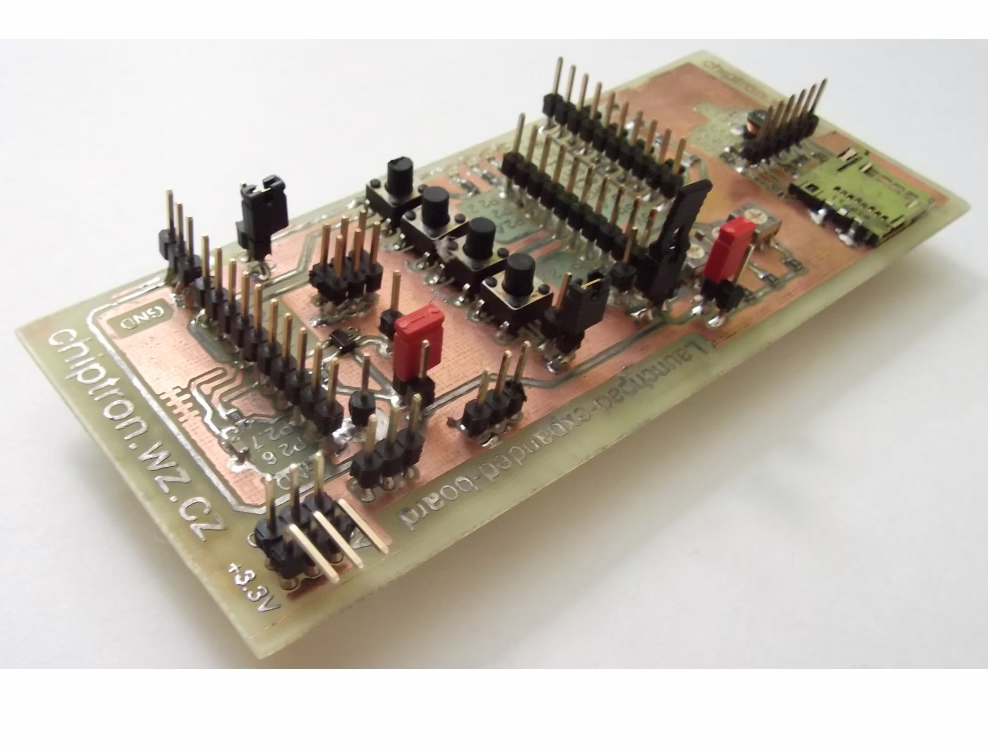

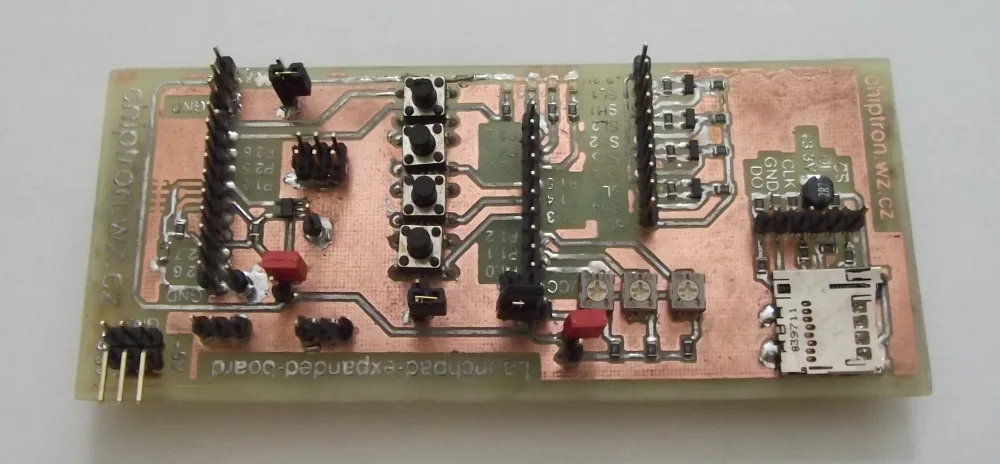

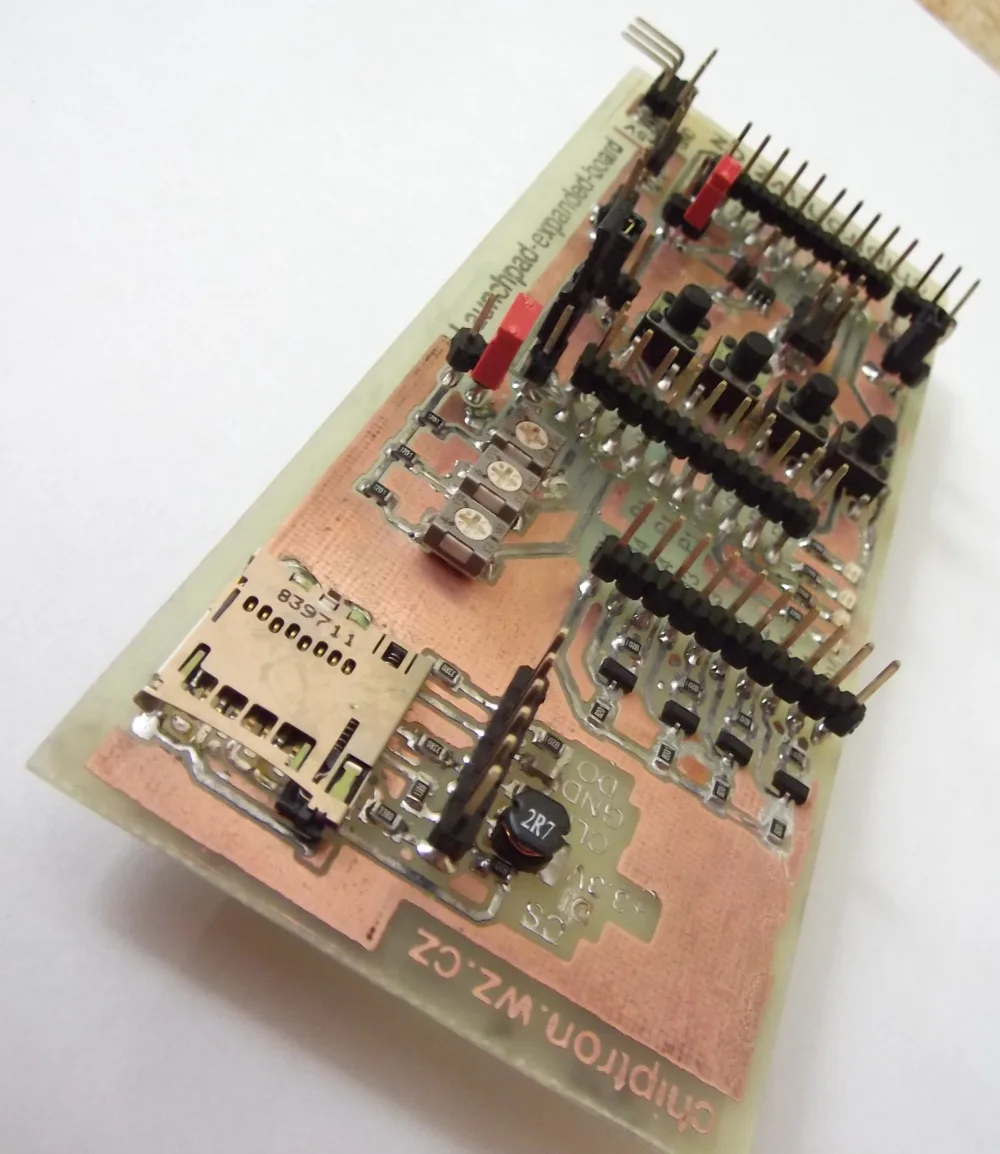

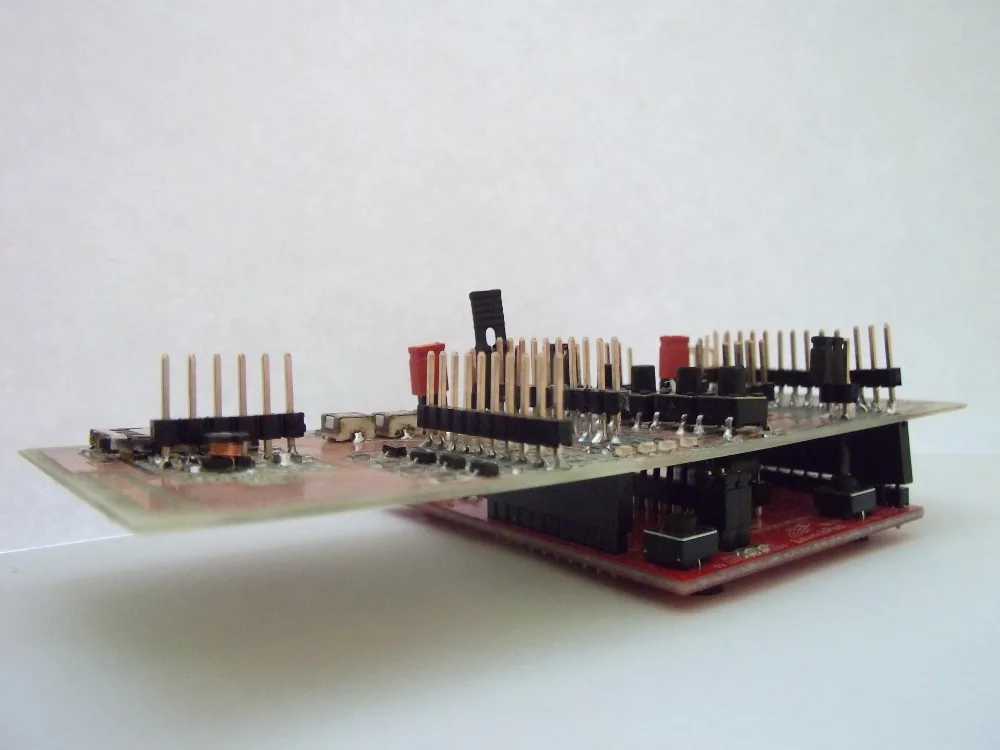

Nakonec pár fotografií:

Sdílejte článek:

Související články

Aktualizováno: (Tabulky, grafy, účinnost) Zdroj s MC34063 +5V k rozšiřující desce pro LaunchPad/ Power supply with MC34063 +5V for expanded board of LaunchPad

Články12.07.2013

Protože jsem navrhnul rozšiřující desku k LaunchPad, myslel jsem i na to, aby bylo možno připojit externí napájení.

MSP430F2132 a programovaní přes LaunchPad – Spy-bi Wire / MSP430F2132 and programming with LaunchPad – Spy-bi Wire

Články12.07.2013

Tak nadešel čas se posunout opět dopředu a vzhledem k tomu, že moje bakalářská práce bude s mikrokontrolerem MSP430F2132, řešil jsem, jak ho naprogramovat.

Začínáme s MSP430 / Started with MSP430

Novinky18.08.2014

Pokud chcete zažít s mikrokontroléry MSP430 od firmy Texas Instruments, určitě vám pomohou následující návody.

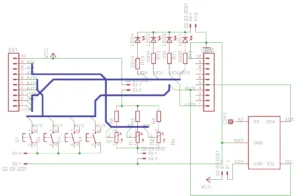

Jednoduchý kit k LaunchPadu od TI/ Simple kit for LaunchPad by TI
