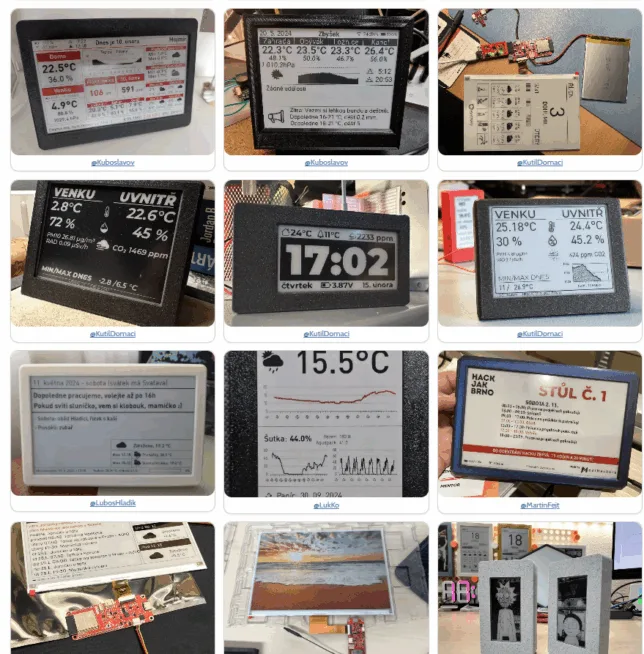

Zalíbil se mi projekt Živý Obraz, protože jednoduše zpřístupňuje zobrazovací technologii ePaper/eInk běžným lidem bez znalosti programování. Ti si mohou naprosto jednoduchým způsobem vytvořit vlastní informační displej. Co na displeji bude je jen na nich. Služba nabízí desítky modifikovatelných widgetů – předpověď počasí, akcie, kalendář, meteoradar, kurzy, svátky nebo i zobrazeních vlastních dat.
Co je ePaper?
- ePaper, někdy také e-ink, je speciální typ displeje inspirovaný klasickým papírem.
- Obsahuje drobné mikrokapsle s nabitými částicemi, které se díky elektrickému poli přesouvají a mění tak zobrazovanou informaci.
- Zásadní přednosti:
- Skvělá čitelnost na slunci i pod lampou
- Nízká spotřeba energie – displej potřebuje energii hlavně při přepínání obsahu, takže může běžet týdny až měsíce na baterii – záleží jak často se ePaper překresluje. ePaper displej funguje na baterii a na nabíječku se připojí pouze jednou za čas pro dobíjení baterie
- Displej nemá podsvícení – výsledný efekt je obdobný čtení běžného papíru a displej tak nesvítí do okolí. Díky tomu nevyzařuje modré ani jiné světlo
- Desítky různých typů – od velikosti přes počet barev až po rozlišení
- Technologii vysvětluje článek Jakuba Čížka na zive.cz
Co služba Živý obraz nabízí?
- Online služba umožňuje navrhnout obsah, který bude displej zobrazovat – zcela bez nutnosti programování.
- Vše je možné ovládat přes jednoduchý webový portál:
- Nahrajete vlastní obrázek či fotku
- Vyberete si z galerií fotografií a obrázků

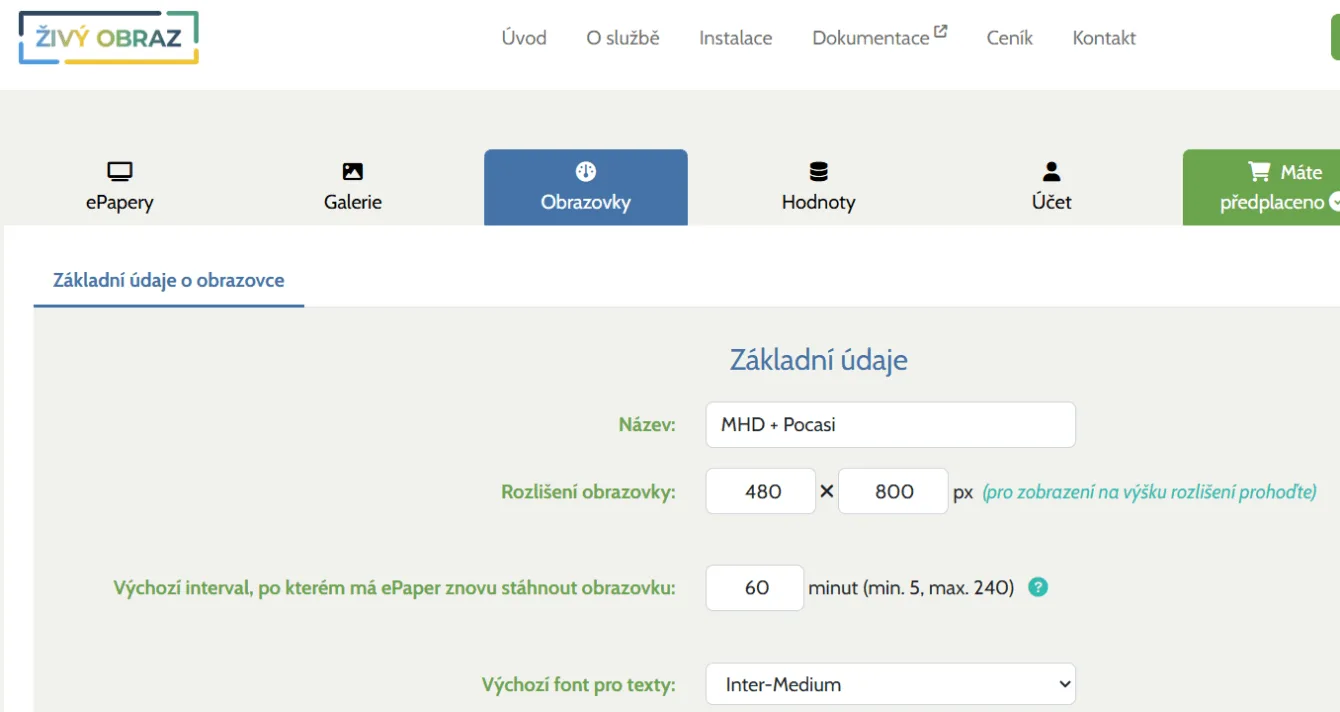

- Můžete vytvořit i vlastní “Obrazovku” – přehledovou stránku, kde je přesně to, co vás zajímá
- Lze doplnit data z jiných zařízení (chytrá domácnost, meteostanice atp.)
- Služba podporuje pravidelnou i nepravidelnou aktualizaci – podle potřeby – přes den častěji, přes noc méně často

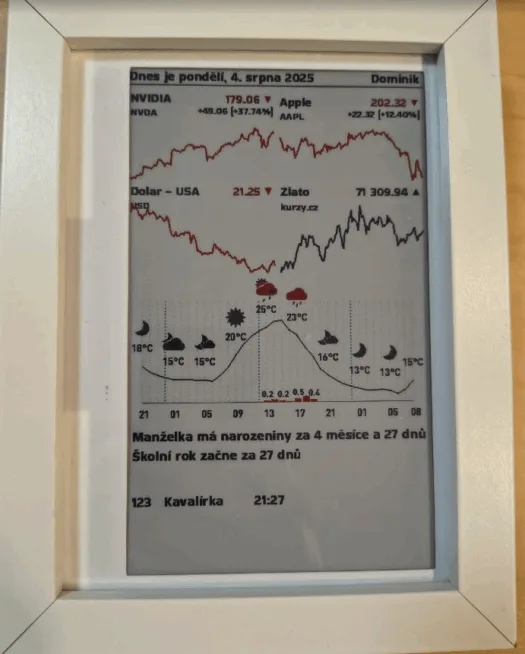

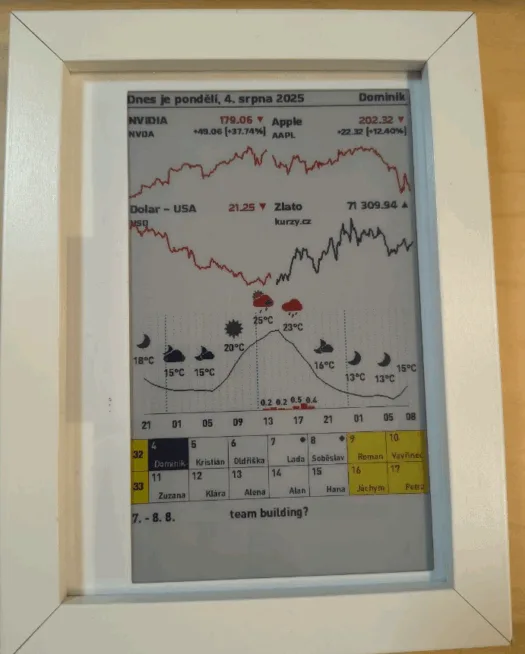

V obrazovce můžete vytvořit jednoduchý nebo i velmi komplexní informační displej. A zivyobraz.eu nabízí „widgetu“ opravdu hodně a tady je jen výběr. Určitě jsem na nějaké zapomněl nebo některé jen zkratkovitě popsal ač mají další užitečná nastavení.
- Text – různý font, velikost, barvu, obrys, rotace aj.
- Ikony (https://icons.getbootstrap.com/)
- Proměnná – datum v několika formátech, svátek, den, rok, měsíc, skloňování data a svátku, mezinárodní dny
- Proměnná Hodnoty – kurzy měn, hodnota zlata, bitcoinu, stříbra, počasí (déšť, teplota, tlak, atp), ikony (mrak, déšť, mlha atp), vlastní zaslané hodnoty – to co měříte například vlastní meteostanicí nebo vaše data a to to jsem rozhodně nevyjmenoval všechno
- Graf z Hodnot (viz výše)
- Jednoduché grafické tvary – čára, obdélník a jejich nastavení
- Apple/Google/Microsoft kalendář

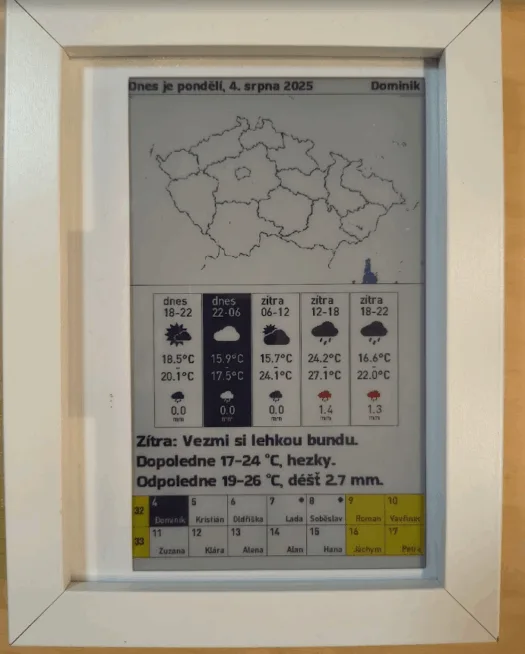

- Počasí – přednastavená zobrazení jako jsou vertikální nebo horizontální po šesti hodinách, hodinové v grafu atp. Ve všech případech má „počasí“ široké možnosti nastavení – velikost, font, podbarvení, barva písma, úprava zobrazení jednotlivých položek jako teplota, srážky, vítr.
Textová předpověď známá jako „Alojz“.
Meteoradar – data ze srážkového radaru.
Vlastní zobrazení počasí (pokud se vám nelíbí přednastavené) lze vytvořit přes položku „Hodnoty“. - Svátky – zobrazení dne, měsíce, čísla týden, notifikace události v daný den, zobrazení několika dní, týdnů nebo měsíce, různobarevné podbarvení a nastavení velikosti a fontu písma.
- Odpočet – do data, od data, hodiny, dny, měsíce, roky
- QR kód – text, e-mail, URL
- Progress bar
- Akcie, komodity, kurzy – přehledné zobrazení ceny za akcii (výběr některých firem, lze přidat na požádání další), komoditu (elektřina, plyn, bitcoin, stříbro, zlato), měny (USD, EUR aj.), porovnání s nákupní cenou, graf, podbarvení
U drtivé většiny všech položek lze měnit podbarvení (pozor na počet barev vašeho ePaperu), velikost a typ fontu, zarovnání textu/ikony.

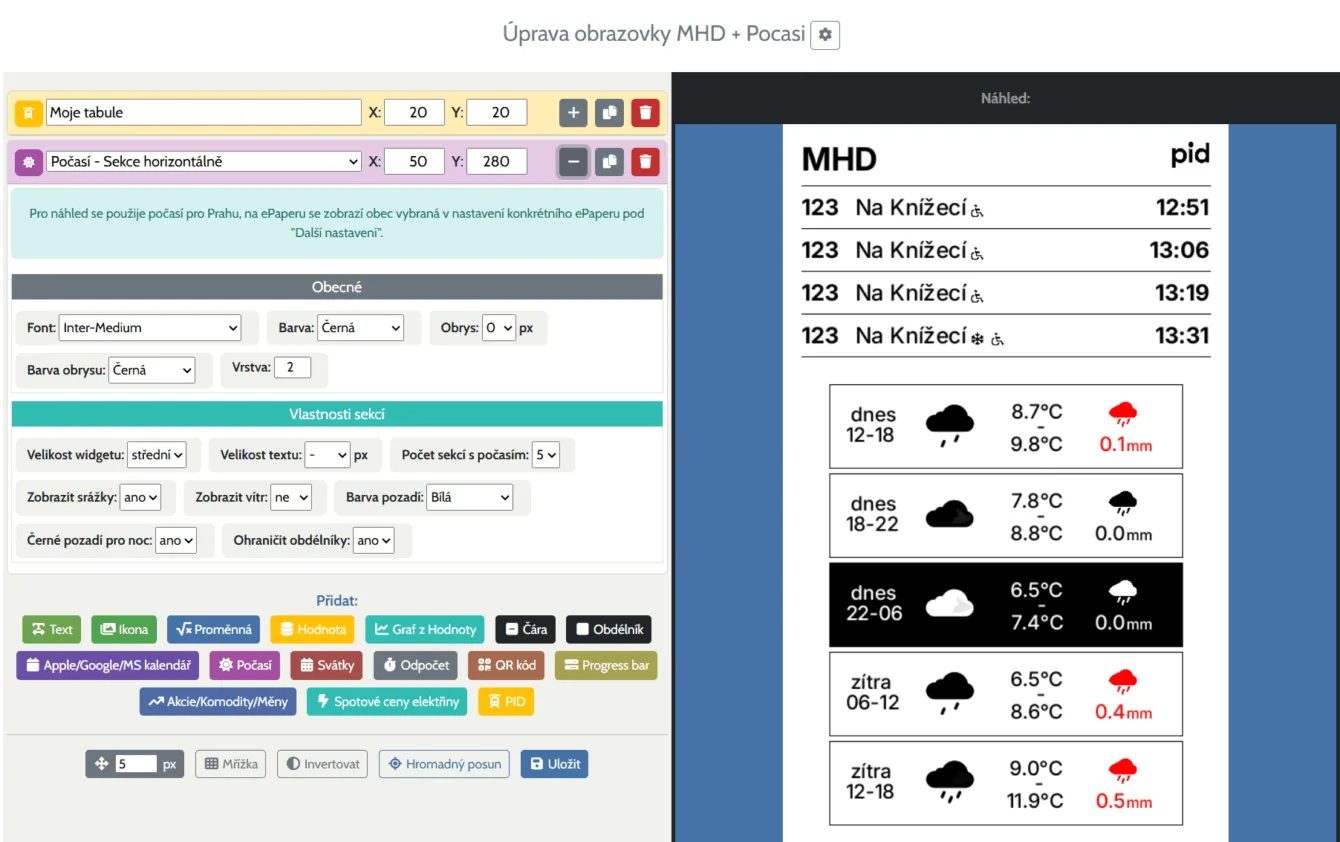

Velmi zajímavou možností je posílání vlastní hodnot – z meteostanice, serveru atp. Posílat si můžete teplotu/vlhkost/pašnost/CO2 z vaší meteostanice, odjezdy MHD v Praze pomocí golemio API a spoustu dalšího.
Zapadnout by neměla ani možnost zobrazení přednastavených obrazovek – rozpis formule F1, základy elektrotechniky, počasí, XKCD nebo třeba zobrazení vašich obrázků.

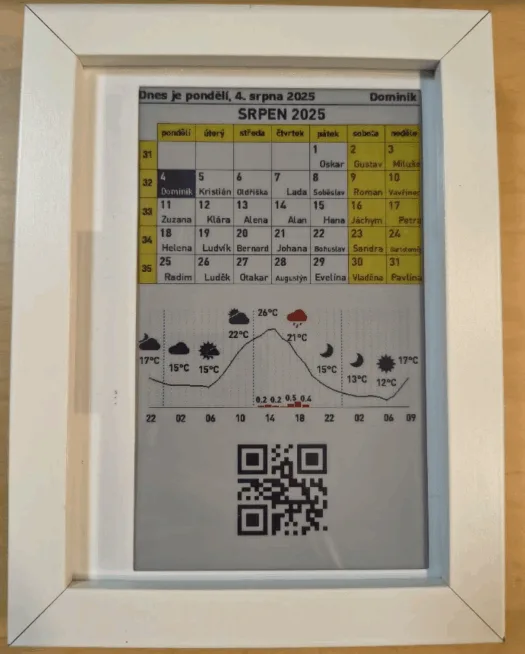

Já jsem použil 6 barevný ePaper pro zobrazení dětských kreseb. Nemusíme tak skladovat stovky papírů s obrázky. Obrázky se mění automaticky.
Pro co nejvěrnější zobrazení obrázků se vám může hodit editor určený právě pro ePaper displeje.
Jak začít? Co je potřeba za hardware?
Sestavení je navržené i pro začátečníky:
- Vývojová deska s ESP32 – s Wi-Fi a konektorem pro ePaper.
- ePaper displej – můžete volit mezi černo-bílým nebo tříbarevným provedením o různých velikostech (například 7,5″ palcový s rozlišením 800×480 bodů).
- Kabel a adaptér pro propojení desky a displeje.
- Baterie (např. Li-pol 5,000mAh) pro dlouhou výdrž.
- Rámeček – lze si vyrobit na 3D tiskárně nebo objednat hotový.
Celá sestava nevyžaduje pájení – stačí jen připojit kabely a zasunout komponenty.
Hardware pro zivyobraz.eu nabízí laskakit.cz a pajenicko.cz.

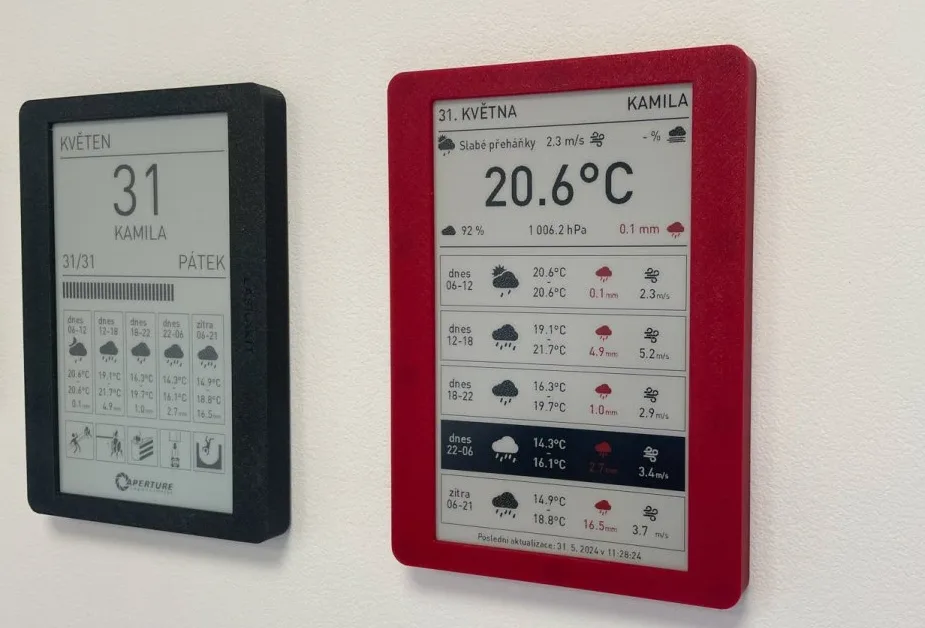

Laskakit má především stavebnice a pak samostatné komponenty – tedy celý hardware si poskládáte podle sebe. Mezi nejpopulárnější patří 7.5″ Black/White nebo 7.5 Black/White/Red. ePaper displeje i řídící desky nabízí i samostaně popřípadě řídící desky s už nalepenými ePaper displeji. Laskakit má ePapery a řídící desky jak s paralelní sběrnicí, tak i SPI.

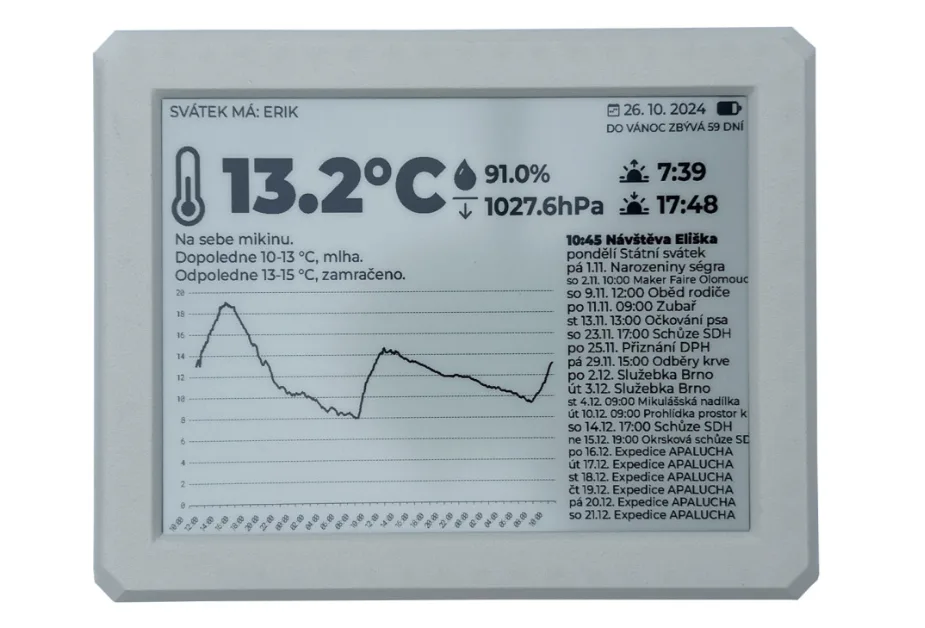

Pajenicko má především hotové výrobky. Nabízí i samostatnou řídící desku. Pajenicko (v době psaní článku) podporuje pouze paralelní sběrnici ePaperu – rychlejší zápis i překreslení dat.
Podporované řídící desky a ePaper displeje najdete přímo na stránce programátoru zivyobraz.eu.
U Laskakit jsou k dispozici dvě verze 2.x a 3.x, jakou verzi máte se dozvíte z popisku na řídící desce nebo produktové stránce řídící desky či stavebnice.
ePaper displeje od Pajenicko programovat nemusíte, nejnovější verze programu je nahrána už při výrobě.
Pro všechny desky je webová stránka s možností nahrání FW dostupná na https://zivyobraz.eu/?page=instalace#firmwarechoosing
To je asi nejdůležitější část – vybrat správnou řídící desku a správný typ ePaper displeje.
Nahrání programu bez znalosti programování
- zapojíte řídící desku s ePaper displejem do USB

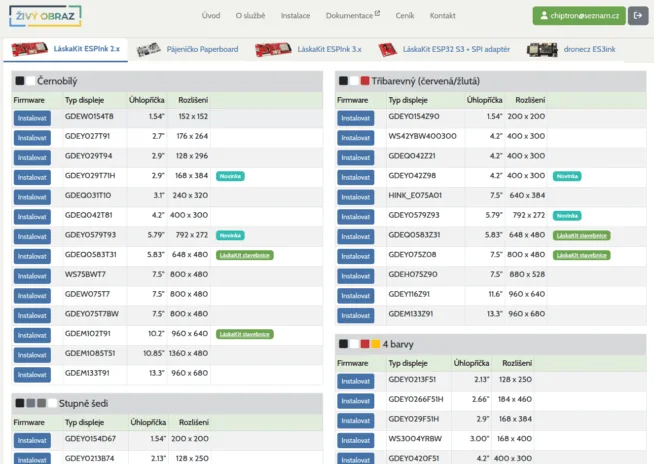

- na programovací stránce vyberete typ řídící desky a správný typ ePaper displeje
- následujete pokyny webové stránky (vyberete připojené zařízení a nahrajete kód)
Pro detailnější informace ohledně instalace jděte na https://zivyobraz.eu/?page=instalace (druhá polovina webstránky)
Po nahrání

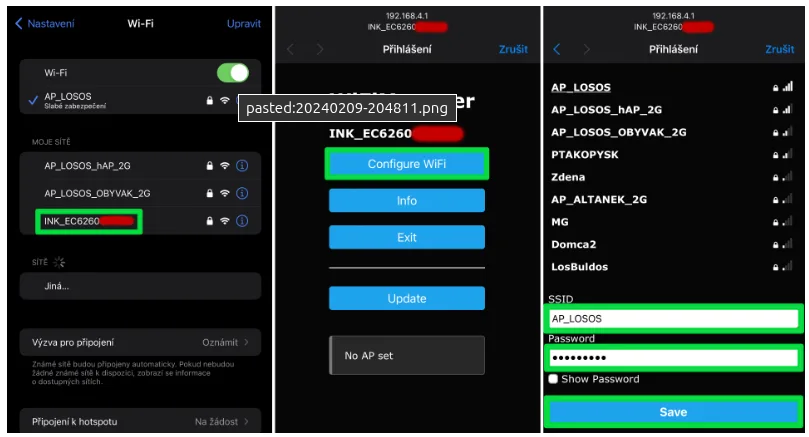

Na ePaper displeji se vám zobrazení pokyny k zadání jména a hesla Wi-Fi. Řídící deska si vytvoří vlastní Wi-Fi na kterou se připojíte a zadáte jméno a heslo vaší Wi-Fi domácí/kancelářské sítě.
Pro detailnější informace jděte na https://wiki.zivyobraz.eu/doku.php?id=prvni_pripojeni
Registrace

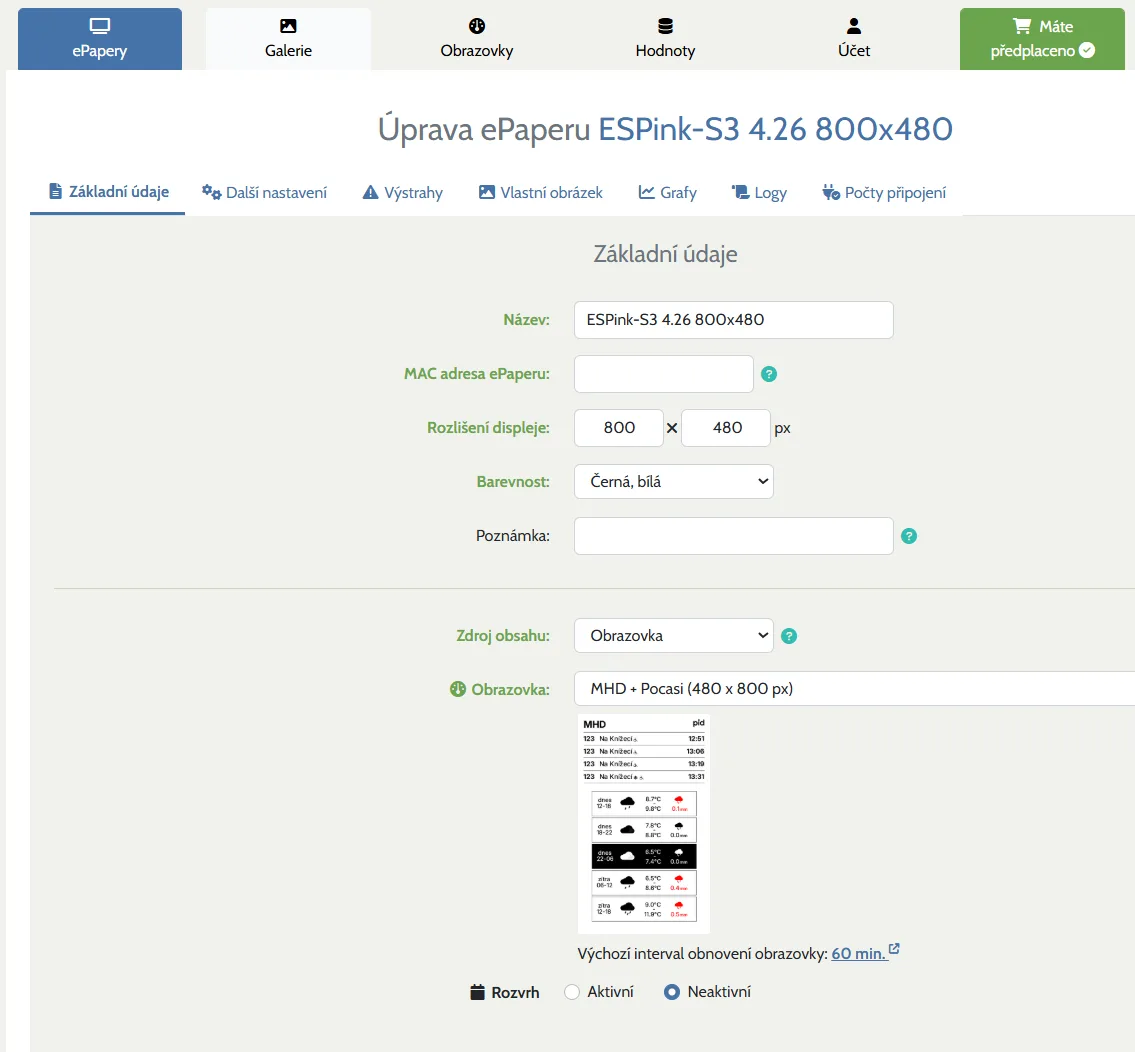

K fungování ePaper s zivyobraz.eu (nepředpokládám, že byste si psali vlastní firmware 🙂 ) je třeba se zaregistrovat na zivyobraz.eu. Vyplníte MAC adresu ePaper (vidíte na displeji), vyplníte rozlišení, počet barev a jak často se bude ePaper aktualizovat.
U aktualizace je možné zvolit pravidelnou či nepravidelnou – nepravidelná obsahuje časový rozvrh a pro každou hodinu lze nastavit jinak častou aktualizaci obrazovky. Ráno častěji, odpoledne méně často v noci téměř vůbec. To se hodí pro šetření energie z baterie.
Cena za ePaper je 100 Kč za ePaper za rok.tedy méně než 0.3 Kč za den.
Registrace https://wiki.zivyobraz.eu/doku.php?id=portal:registrace_prihlaseni_muj_ucet
Po registraci
Po registraci začíná zábava – chcete zobrazovat dětské kresby? Není problém. Sdílený kalendář s manželkou? Ale jistě. Předpověď počasí nebo cena akciií? Směle do toho!

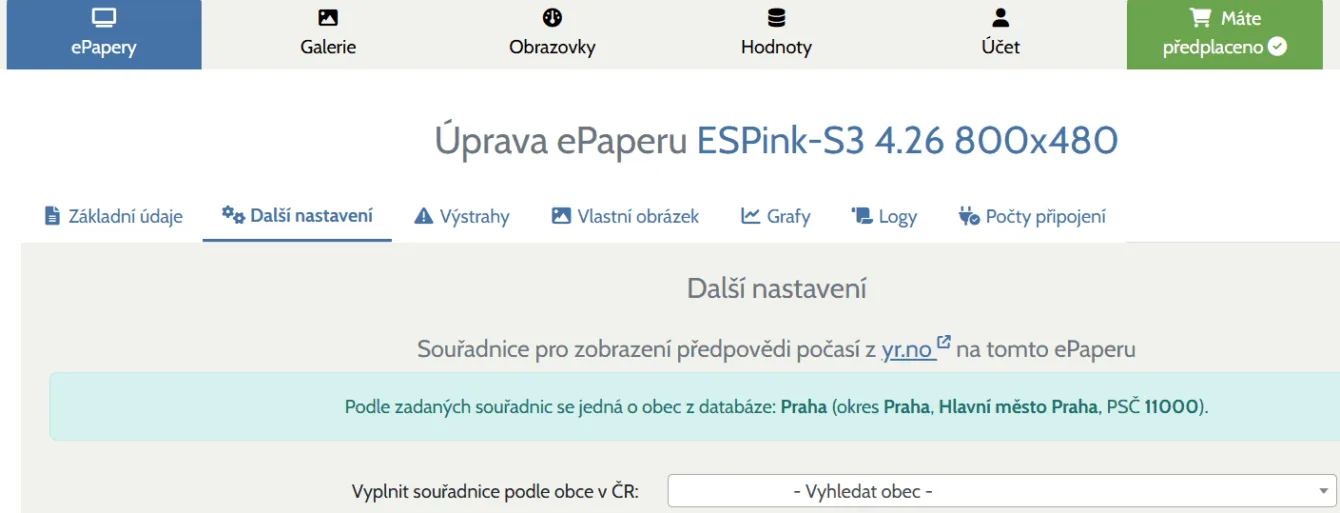

Nastavení ePaper https://wiki.zivyobraz.eu/doku.php?id=portal:nastaveni_epaperu
Závěr
Technologie ePaper je skvělá – výborné pozorovací úhly, slušné rozlišení, velká uhlopříčka, nesvítí, výdrž i měsíce na jedno nabití (záleží na kapacitě baterie a četnosti překreslení).
Něco nefunguje? Mrknetě sem https://wiki.zivyobraz.eu/doku.php?id=reseni_problemu
Domovská stránka projektu https://zivyobraz.eu/
Wiki https://wiki.zivyobraz.eu/
