TinyLoad – elektronická zátěž s ATtiny85

Novinky14.06.2020
Autor: Petr Šrámek

Máte elektronickou zátěž? Že ne? A co si takhle postavit elektronickou zátěž, která se vám vejde do kapsy.

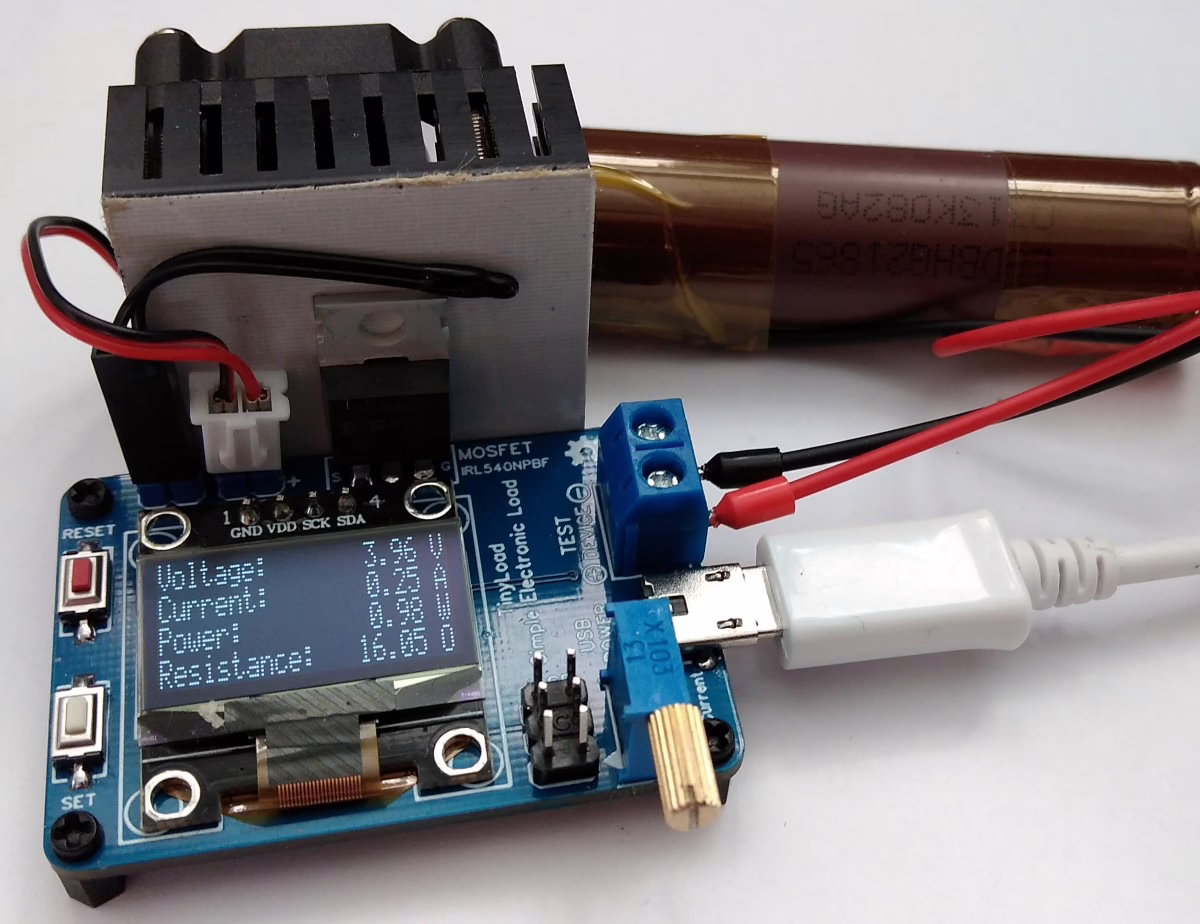

TinyLoad je projekt Stefana Wagnera. Tato zátěž je řízena mikrokontrolérem ATtiny85, údaje o napětí, proudu, výkonu a odporu jsou zobrazované na OLED o velikosti 0.96″.

Malá ATtiny85 je napájena z USB (pouze napájení, ATtiny přes USB nijak nekomunikuje) a výkon se pálí na tranzistoru IRL540NPBF. Maximální proud může být 4.5A, s napětím byste neměli jít přes 26V.

Teplota tranzistoru je měřena termočlánkem a tranzistor samotný musí být připevněn na chladič s ventilátorem. Ten je opět řízen skrze ATtiny.

Projekt najdete na githubu https://github.com/wagiminator/ATtiny85-TinyLoad a najdete tam zároveň i program.
