Vyrobte si vlastní chytré hodinky nebo fitness náramek za 18 USD

Čínská vývojářská společnost TTGO, která se proslavila svými vývojovými deskami T-Display, T-Higrow a T-Camera příchází s geniální myšlenkou, tedy vývojovým kitem o velikosti fitness náramku, který si můžete naprogramovat a vytvořit vlastní funkcionalitu a další rozšíření vlastní chytré domácnosti – T-Wristband.

Zařízení je založeno na ESP32-PICO-D4 a kromě tohoto integrovaného modulu s Wi-Fi a Bluetooth konektivitou obsahuje i tříosý akcelerometr, gyroskop a magnetometr MPU9250, obvod reálného času PCF8563, a také IPS displej o velikosti 0.96″ u kterého můžete regulovat jas podsvícení.

Zařízení je napájeno malou baterií o kapacitě 80 mAh. Displej není dotykový, ale T-Wristband obsahuje jedno dotykové kapacitní tlačítko. K detekci doteku slouží obvod TTP223.

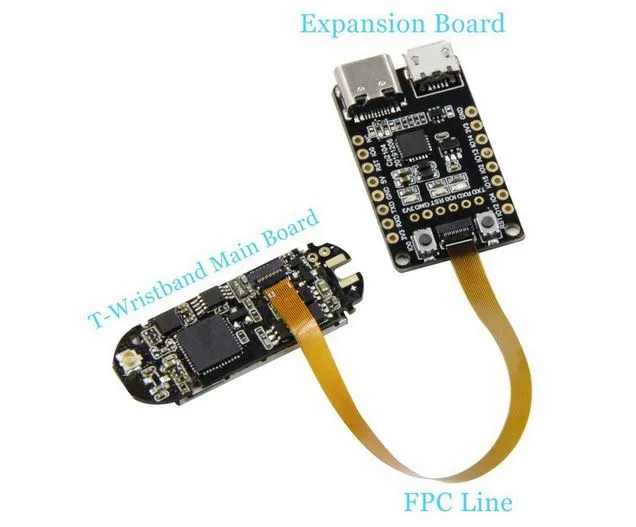

Pro připojení rozšiřující desky s programátorem využijete 13 pinový FPC konektor.

Rozšiřující deska obsahuje jak již zmíněný programátor (USB-UART převodník s čipem CP1202), tak i USB micro a USB Type-C a v neposlední řadě i dvě řady pinových hřebínků s vyvedenými GPIO z ESP32.

Díky Wi-Fi a Bluetooth konektivitě máte velký prostor pro integraci s vaší už stavající nebo budoucí chytrou domácí sítí – například autentifikace skrze Bluetooth ve vašich hodinkách.

T-Wristband je ke koupi buď na Tindie (19.44 USD+poštovné) nebo Aliexpress (17.67 USD + 5.77 USD poštovné).

Detailní dokumentaci najdete na github projektu, kde najdete jak schéma zapojení, tak i vzorový kód.

Poznámka: Vývojové desky T-Display a T-Wristband používají sice stejnou TFT_eSPI arduino knihovnu, ale používají jiný kontrolér displeje.

V případě T-Display je to ST7789V, T-Wristband naopak používá ST7735.

S informací přišel cnx-software.
