Výstražné světlo s NE555 a 4017

Toto výstražné světlo mělo být použito k hlásiči požáru,který jsem si chtěl postavit.

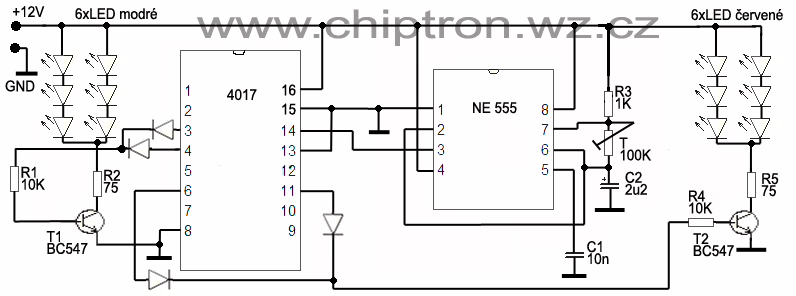

Popis:IO NE 555 „dává“ impulsy do IO 4017 („Johnsův“ čítač).Při prvním

impulsu se aktivuje výstup Q0,který je připojen k tranzistoru T1 a je ve spínacím režimu.

Při druhém impulsu se aktivuje výstup Q1,který není připojen,aby se vytvořil efekt dvojitého bliknutí.

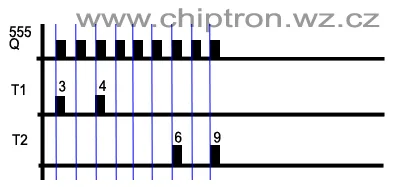

Po dalším impulsu se aktivuje Q2,který je připojen k tranzistoru T1 … .Další

impulsy jsou vidět z grafu.

Diody z vývodů (4017)  3,4,6 s 11 jsou 1N4148

Tento obvod by se dal použít i k jiným hlásičům.Je to jen na vás.

čísla 3,4,6 a 9 jsou výstupy 4017.
