Využití rozšířené reality pro bastlíře

Rozšířená realita (Augmented Reality) je novodobou technologií se ke kterou se běžný smrtelník moc často nepotká. Využití rožšířené reality ale můžeme najít a použít i v našem bastlířském světě. A to úplně zdarma.

Každý bastlíř se ve svém životě určitě setkal se situací, kdy navrhne nějaký projekt a po zapájení to nefunguje. A je třeba měřit a měřit.

Neustále koukáte do schématu, do návrhu desky, do schématu, berete do ruky multimetr, měříte a hele! není tam to správné napětí. V zápětí přichází zklamání, protože jste měřili na jiném pinu.

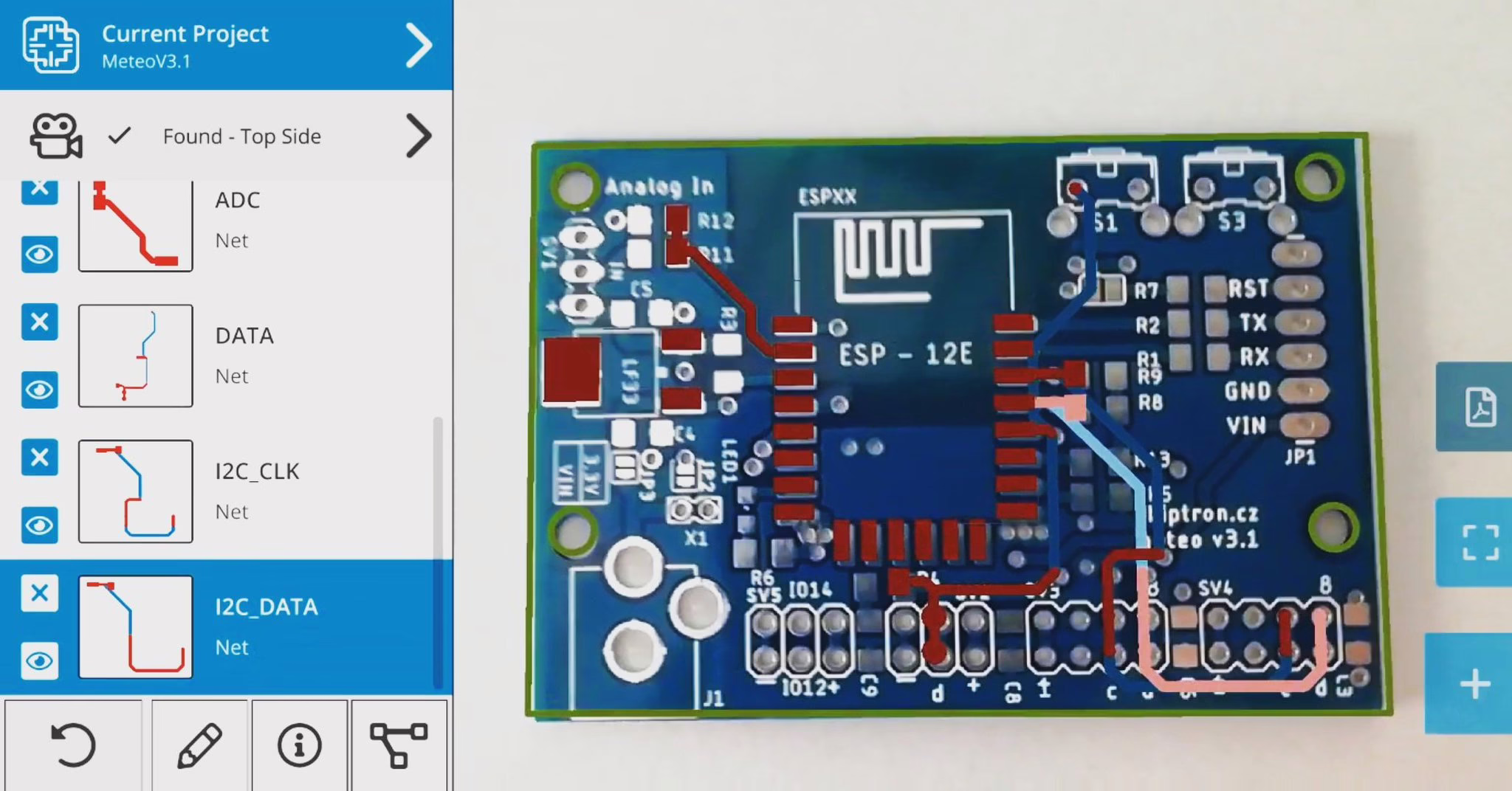

A právě v tomto případě oceníte možnosti programu InspectAR. Ten vám totiž ukáže, kde přesně vám vede jaká cesta, kde je jaký polygon a k jaké součástce je co připojené.

Na začátku mého seznamování s programem InspectAR jsem se obával náročnosti ovládání, ale je to fakt neskutečně jednoduché a intiutivní a navíc zdarma.

Vysvětlím pojem zdarma: Pokud jste uživatel jednotlivec, desky tvoříte v programech KiCAD nebo Eagle CAD, pak za tuto cenu – zdarma – máte neomezené množství projektů, které tam můžete nahrát. Kromě vašich projektů můžete využít i projekty od firem jako jsou Arduino MRK Zero, ESP32 WROOM, Arduino Mega2560, Arduino Nano i Arduino Uno a spoustu a spoustu dalších.

Kromě toho máte zdarma i aplikaci pro Android a iOS.

Pokud navrhujete v Altium, Cadence, Mentor a dalších pak je cena za využití této služby 499 USD/rok. V této ceně ale máte navíc aplikaci pro operační systém Windows a MacOS a samozřejmě i mobilní aplikaci.

Pro větší firemní zákazníky je pak možnost multilicence a kooperace v rámci týmu (cena na dotaz).

Jediné na co si musíte dát u vlastního návrhu desky pozor, a je to logické, je kalibrace. To je poslední krok předtím, než začnete InspectAR používat.

Na začátku nahrajete vaši desku na jejich web – ne gerber soubory, ale zdrojový kód (např. *.brd). Potom spustíte aplikaci v telefonu a provedete kalibraci. Na displeji telefonu uvidíte pozice jednotlivých součástek, montážních otvorů a obrys desky. Po vyfocení desky seřídíte kurzory na displeji tak, aby všechny komponenty seděly. To samé uděláte s druhou stranou vaší desky.

A to je vše. Můžete začít.

Stránka projektu: https://www.inspectar.com/

Moje video, jak začít
