3. STM32F769 – ESP8266

Lukáš Beran (web, linkedin, google+, twitter, facebook) mi poslal článek o jeho začátcích s vývojovým kitem STM32F769 Discovery v vývojovém prostředí embed společně s ESP8266. Článků bude jistě více. Za článek děkuji.

Všechny články o STM32F769 Discovery:

1. STM32F769 – Úvod
2. STM32F769 – Mbed
3. STM32F769 – ESP8266

Vzhledem k tomu, že STM32F769 nemá přímo na desce zabudovaný wifi čip, tak pokud chceme komunikovat se světem, je nutné k vývojovému kitu připojit wifi modul. Naštěstí vývojáři přemýšleli a připravili na desce se STM32F769 patici pro připojení ESP 8266 ESP – 01.

Ovšem před připojením modulu ESP – 01 je nutné nahrát příslušný firmware do ESP. Teoreticky lze využít jakoukoliv verzi AT firmware a komunikovat s ESP pomocí AT příkazu. Na stránkách mbed je dokonce možné najít podporu k ESP8266 a k němu doporučený FW, je zde i návod jak postupovat při nahrávání FW.

V podstatě se k nahrání použije program pro STM32, který vytvoří tunel mezi sériovou linkou STM se sériovou linku ESP. Před celým nahráním je nutné ESP připojit k STM32 dle doporučení, jinak není možné provést nahrání FW. Protože můj vývojoví kit má přímo určenou patici pro ESP, není tedy možné připojit GPIO – 0 na GND, tak jsem při nahrání FW postupoval podle mého návodu na youtube, stačí tedy FW stáhnout a do ESP nahrát pomocí USB-RS232 převodníku.

Po nahrání FW do ESP jsem mohl ESP připojit do patice a do STM32 nahrát program pro vytvoření „tunelu“ mezi STM32 a ESP.

#include „mbed.h“

RawSerial pc(USBTX, USBRX);

RawSerial dev(PC_12, PD_2); // tx, rx

DigitalOut led1(LED1);

DigitalOut led4(LED4);

void dev_recv()

{

led1 = !led1;

while(dev.readable())

{

pc.putc(dev.getc());

}

}

void pc_recv()

{

led4 = !led4;

while(pc.readable())

{

dev.putc(pc.getc());

}

}

int main()

{

pc.baud(115200);

dev.baud(115200);

pc.attach(&pc_recv, Serial::RxIrq);

dev.attach(&dev_recv, Serial::RxIrq);

while(1)

{

sleep();

}

}

Následně pro otestování stačí odeslat: AT a odpověď bychom měli obdržet OK. Tím si otestujeme, že nahrání FW došlo bez problémů a komunikace s ESP je funkční. Pokud chcete zkusit další AT příkazy, tak seznam AT příkazů lze najít zde : ESP8266 – AT Command Reference.

V dalším dílu bych chtěl popsat jak postupovat při komunikaci s thingspeak a zobrazení dat přijatých z thingspeak.

Sdílejte článek:

Související články

Lukáš Beran (web, linkedin, google+, twitter, facebook) mi poslal článek o jeho začátcích s vývojovým kitem STM32F769 Discovery.

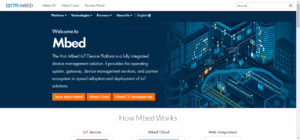

Lukáš Beran (web, linkedin, google+, twitter, facebook) mi poslal článek o jeho začátcích s vývojovým kitem STM32F769 Discovery v vývojovém prostředí embed.

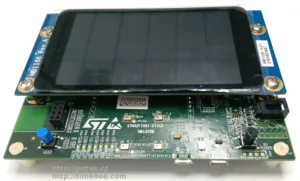

Včera (26.5.2016) STMicroelectronics zveřejnilo nový development board s mikrokontrolérem STM32F769NIH6 (ARM Cortex-M7, 2MB FLASH, 512KB RAM). Jedná se o mikrokontrolér s maximální taktovací frekvencí 216MHz dosahující až 462 DMIPS. STM32F7-discovery samozřejmě obsahuje i ST-LINK/V2-1. Na novou verzi discovery se dostal…
