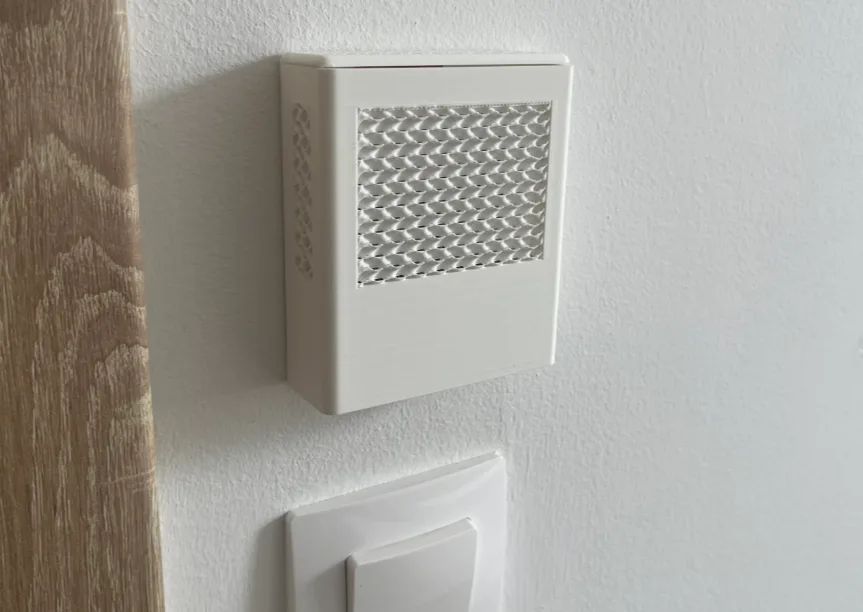

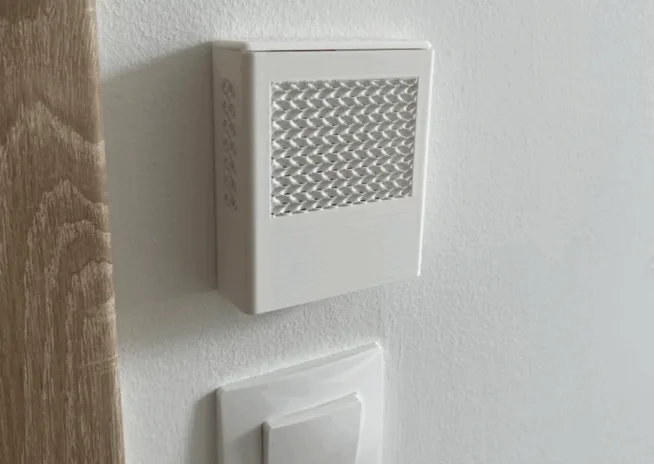

3D tištěná krabička, kterou na stěně snadno přehlédnete, je plná nejrůznějších senzorů pro měření kvality vzduchu. Uvnitř této nenápadné krabičky se ale skrývají senzory, které měří teplotu, vlhkost vzduchu, koncentrace CO2, ale nechybí ani údaje VOC a NOx indexu kvality vzduchu.
Ondřej sdílel na Twitteru/X svůj projekt pro měření kvality vzduchu za pomocí tří čidel a řídící desky Meteo Mini. Model 3D tištěné krabičky a zároveň i samotný kód pro řídící desku Meteo Mini s ESP32-C3 sdílel veřejně k použití.
Hardware – řídící deska a použité senzory

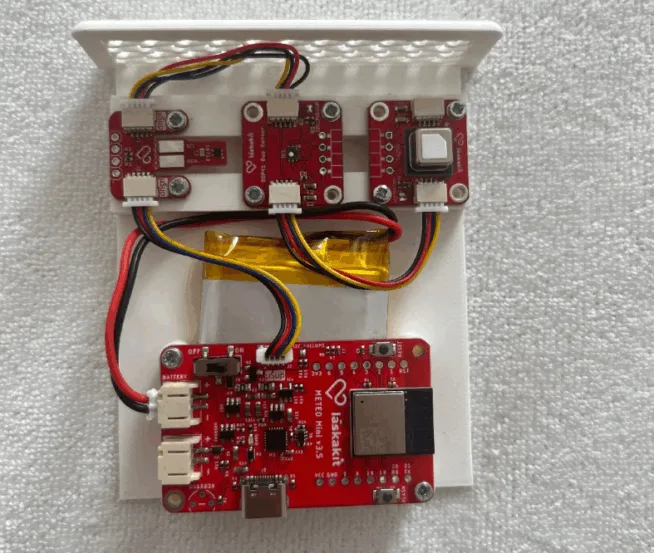

Tato 3D tištěná krabička měří kvalitu vzduchu díky třem čidlům – SHT40, SCD41 a SGP41.
– modul s čidlem SHT40 se stará o kontrolu teploty a vlhkosti vzduchu.
– modul s čidlem SCD41 zase měří koncentraci CO2 ve vzduchu a navíc dokáže měřit i teplotu
– a posledním připojeným modulem je SGP41, který kontroluje VOC a NOx index vzduchu
Co znamenají různé indexy (NOX, tVOC aj.) kvality vzduchu jsem se rozepsal tady.
Řídící deska Meteo Mini s Bluetooth a Wi-Fi čipem ESP32-C3 je napájena z připojené LiPol baterie. Baterie se nabíjí skrze USB-C kabel, který jednou za čas připojíte do nabíječky (power banky) pro nabití připojené baterie.
Meteo Mini má navíc vstup pro připojení solárního panelu, pokud tedy Meteo Mini chcete použít pro měření čehokoliv venku, můžete solárním panelem průběžně dobíjet připojenou baterii. Fungovat bude i nabíjení skrze vodní generátor nebo větrnou turbínu.
Tip od chiptron.cz Vstupní napětí ze solárního panelu je max 8V, počítejte s tím, že solární panel má vyšší napětí než je jmenovité v případě, kdy ze solárního panelu není odebíraný žádný nebo jen malý proud (tzv. napětí na prázdno, které nesmí překročit zmíněných 8V).
Služba TMEP.cz

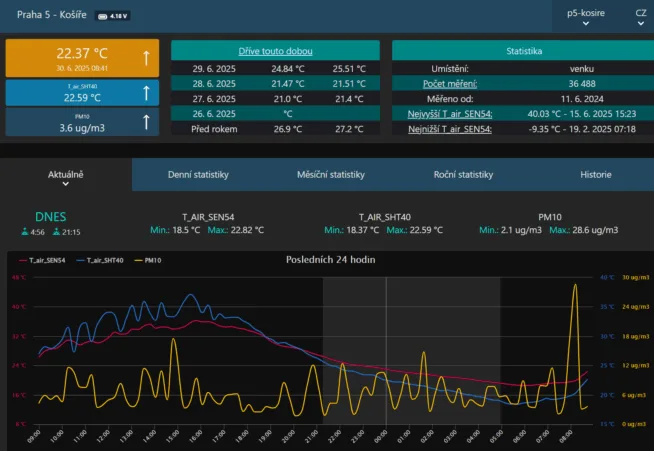

Kód, který Ondřej uvolil volně k použití, komunikuje s čidly, změří parametry kvality vzduchu uvnitř místnosti a data pošle na populární službu TMEP.cz, která se stará o ukládání dat z čidel a jejich vizualizaci uživateli. Služba navíc umožňuje propojení s mobilním telefonem skrze aplikaci TMEP jak na telefonech s Android tak i iOS. Nechybí ani widget pro stolní a přenosné počítače s OS Windows.
Spotřeba energie
Spotřeba celého projektu je velmi nízká (jednotky uA), protože Ondřej využívá velmi úsporného provozu ESP32-C3, kdy mimo dobu měření a odeslání dat, řídící čip ESP32-C3 uspí a zároveň vypíná i napájení čidel. Ta tak, mimo dobu měření, nedebírají žádnou energii z připojené baterie. Samotná deska Meteo Mini, na které je ESP32-C3 umístěn, je navržena s ohledem na co nejnižší vlastní spotřebu.
Zdrojový kód a model 3D tištěné krabičky
Model 3D tištěné krabičky najdete na printables.com
K 3D tištěné krabičce budete potřebovat šroubky 2.2x8mm.
Kód pro ESP32-C3 na desce Meteo Mini zase na github.com
Hotovo ✅@laska_kit meteomini➕SGP41 ➕SGP41➕SHT40
— Ondřej Kabelka 🏎️🚲⚜️ (@OndrejKabelka) June 28, 2025
Vše na @TMEPCZ pic.twitter.com/XMp59jE8bD
