Regulovatelný zdroj DC-6006L s (nejen) USB-PD napájením za necelých 40 USDTisk

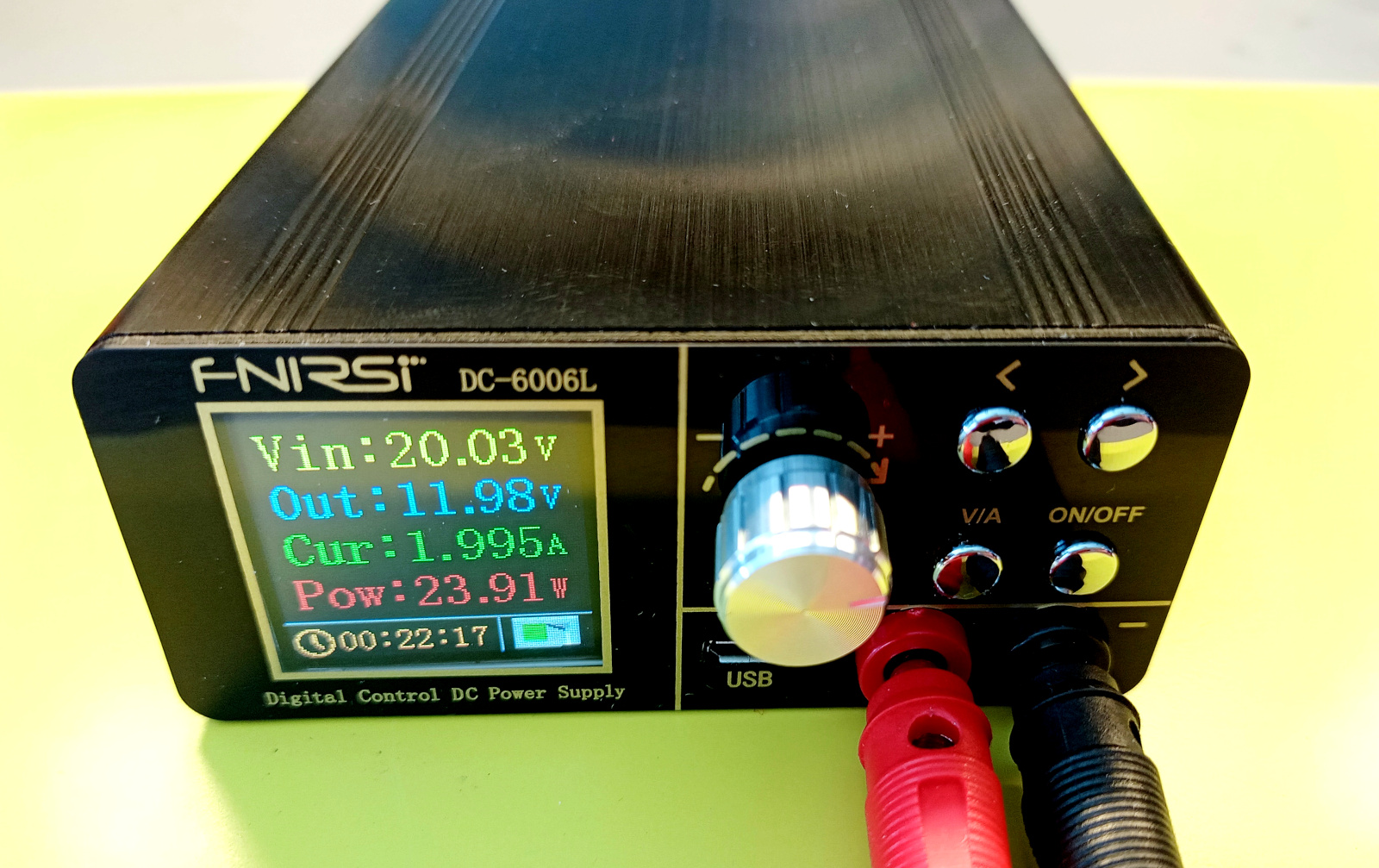

Na aliexpressu jsem zahlédl zajímavý regulovatelný zdroj DC-6006L, který může být napájený skrze banánky, souosý konektor nebo, a to je nejzajímavější, z USB-PD nabíječky.
Jak to funguje, jaké jsou parametry a co od tohoto zdroje můžete očekávat se dozvíte v tomto článku.

Obsah


Dodání
Specifikace
Reální měření
Závěr

Dodání

Regulovatelný zdroj jsem koupil na aliexpress, kde byla možnost i dodání z českého skladu.
Cena je 39.20 USD i s poštou a zásilku dovezlo PPL.
DC6006L jsem objednal 26.5. 2021, 2.6. jej převzala PPL a na stole mi přistál 3.6. (byl v tom i víkend).
Doručení tedy proběhlo velmi rychle a k mé spokojenosti.

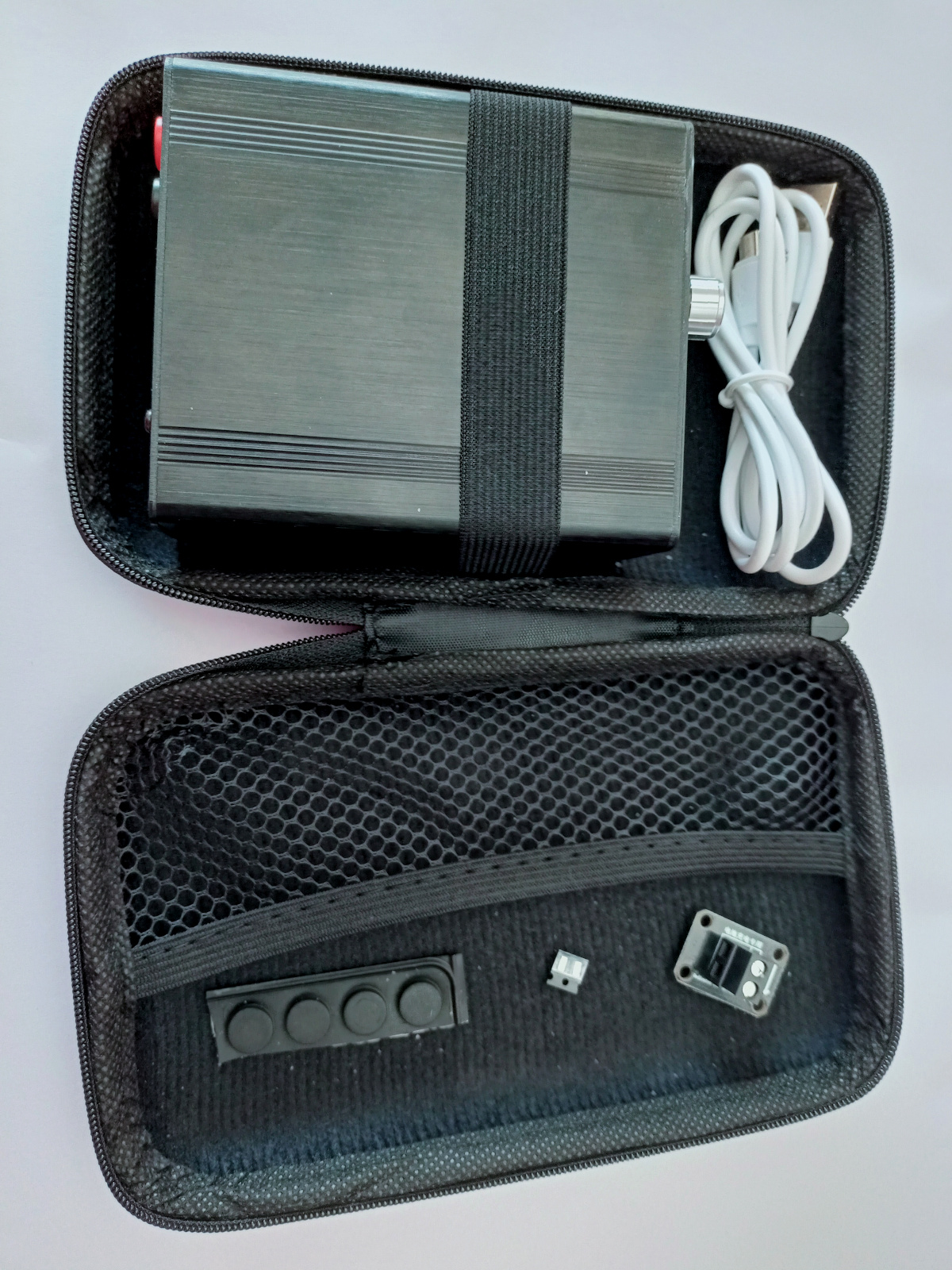

Zdroj, USB kabel, gumové nožičky a náhradní SMD pojistky přišly v pěkném obalu.



Specifikace

A co zdroj slibuje?

Vstupní napětí od 6 do 70 V
Výstupní napětí od 0 do 60 V
Výstupní proud od 0 do 6 A
A výstupní výkon může být až 360 W.

Zdroj je pouze snižující, takže maximální výstupní napětí je o něco málo nižší než je vstupní.

Rozlišení panelového měřidla je 0.01 V s přesností +-3% a 0.001 A s přesností +-5%.
Rozměry zdroje i s krabičkou jsou pak 100x85x37 mm.

Zajímavá hodnota je ripple na výstupu, údajně 100 mV, ale jak je to ve skutečnosti?







Reální měření

Měření zdroje jsem provedl s kalibrovanými přístroji - elektronická zátěž, voltmetr, ampérmetr i osciloskop.

Ze všeho nejdříve jsem byl zvědavý, jak napájení z USB-PD funguje. Po zapnutí se zdroj automaticky domluví na nejvyšším napětí z USB nabíječky - 20 V.
Z těchto 20 V je snižujícím měničem sníženo napětí na požadovanou hodnotu.

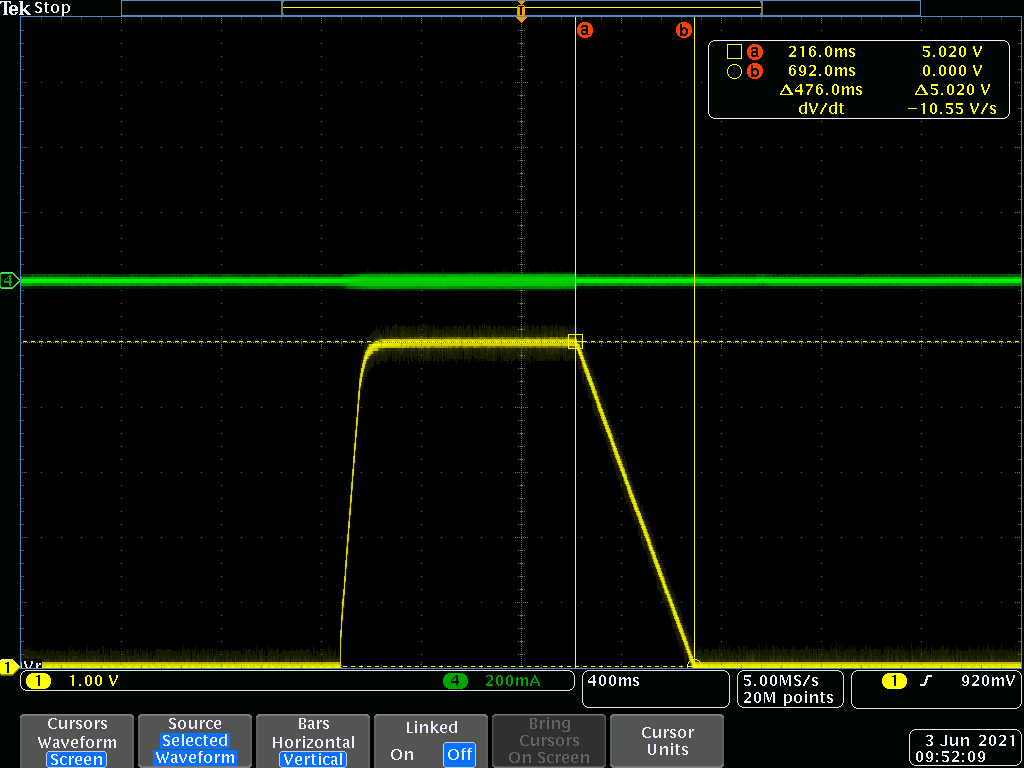

Zapnutí a vypnutí zdroje - čas
Bez zátěže naběhl zdroj na požadovanou hodnotu (5V) během 160ms, vypnutí a vybití kondenzátorů pak trvalo 470ms.

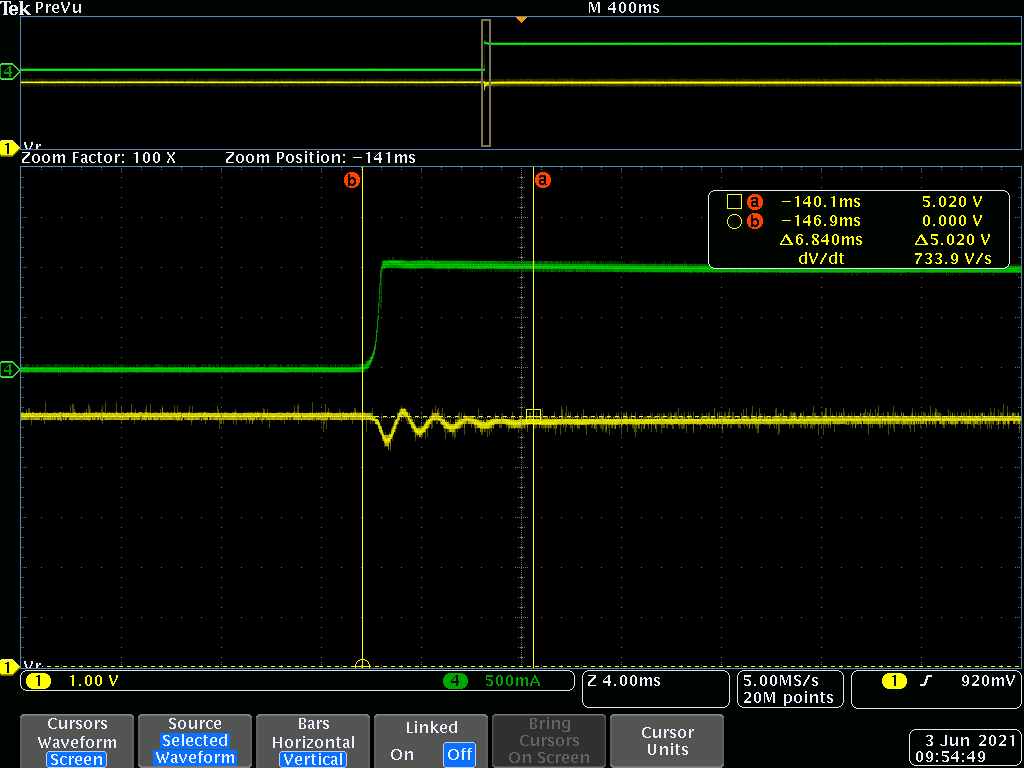

Připojení zátěže 500 mA
Úprava výstupního napětí po připojení zátěže trvala pouhé 3 ms.


Připojení zátěže 1000 mA
Úprava výstupního napětí po připojení zátěže trvalo už 7 ms. Při této regulaci se hodnota výstupního napětí změnila až o 720 mV (min-max).

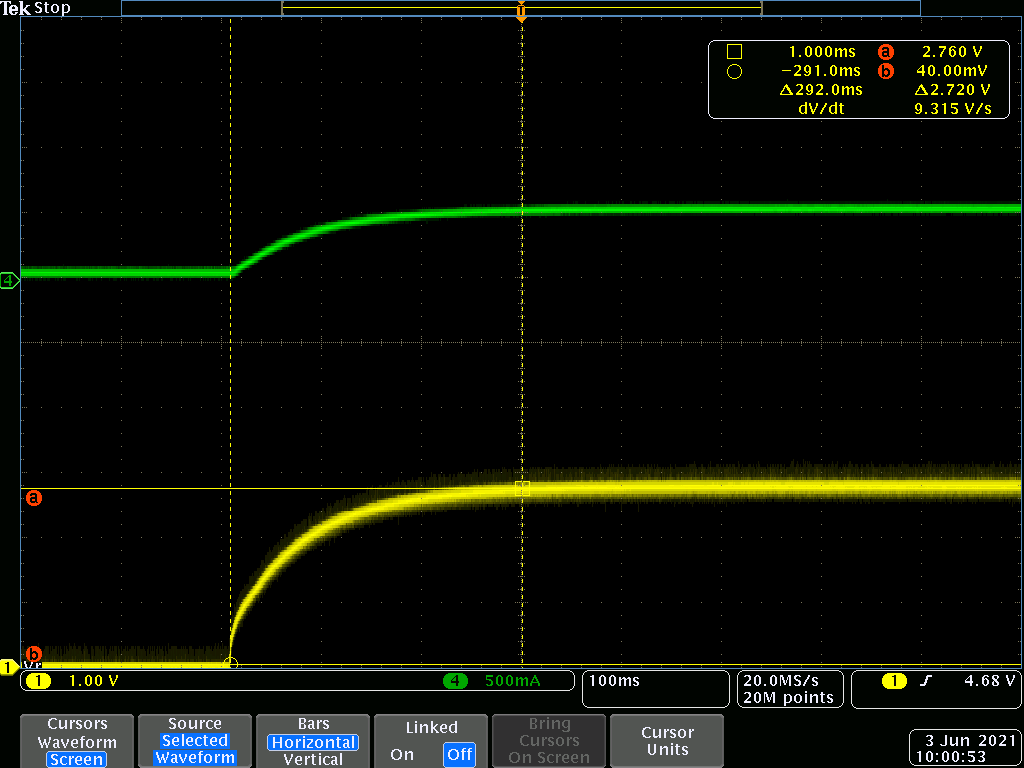

Náběh zdroje s 1A zátěží
Zdroj nemá problém naběhnout s už připojenou zátěží - rezistor.


Aktivace OCP - over-current protection
Zdroj po indikaci přetíženého výstupu (nastavitelný) dokáže bez problémů regulovat i výstupní proud na požadovanou hodnotu. Hodnota OCP byla nastavena na 500 mA.


Překmit po odpojení zátěže - 12V/4A
Velikost překmitu po vypnutí zdroje se zátěží 48 W dosahuje hodnoty 1.8 V. Pro hodnotu 12V a 2A je tato hodnota pak 1V.



A jak je na tom přesnost měření? Vůbec to není špatné!
Elektronická zátěž, výstupní napětí 5V.

Iout_dc6006L [mA] A-metr [mA] Uout_dc6006L [V] V-metr [V]
205 200 4,99 4,986
502 500 4,99 4,981
1000 1000 4,99 4,974
2001 2000 4,99 4,95



Elektronická zátěž, výstupní napětí 12V.
Iout_dc6006L [mA] A-metr [mA] Uout_dc6006L [V] V-metr [V]
202 200 11,98 11,989
500 500 11,98 11,983
998 1000 11,98 11,973
1998 2000 11,98 11,956
3998 4000 11,98 11,924




Změřené hodnoty voltmetru a DC-6006L se liší a to je dáno jak nepřesností meření DC-6006L, tak i odporem mezi výstupní svorkou (banánek) a bodem měření na plošném spoji zdroje, ke kterému je připojen ADC vstup.

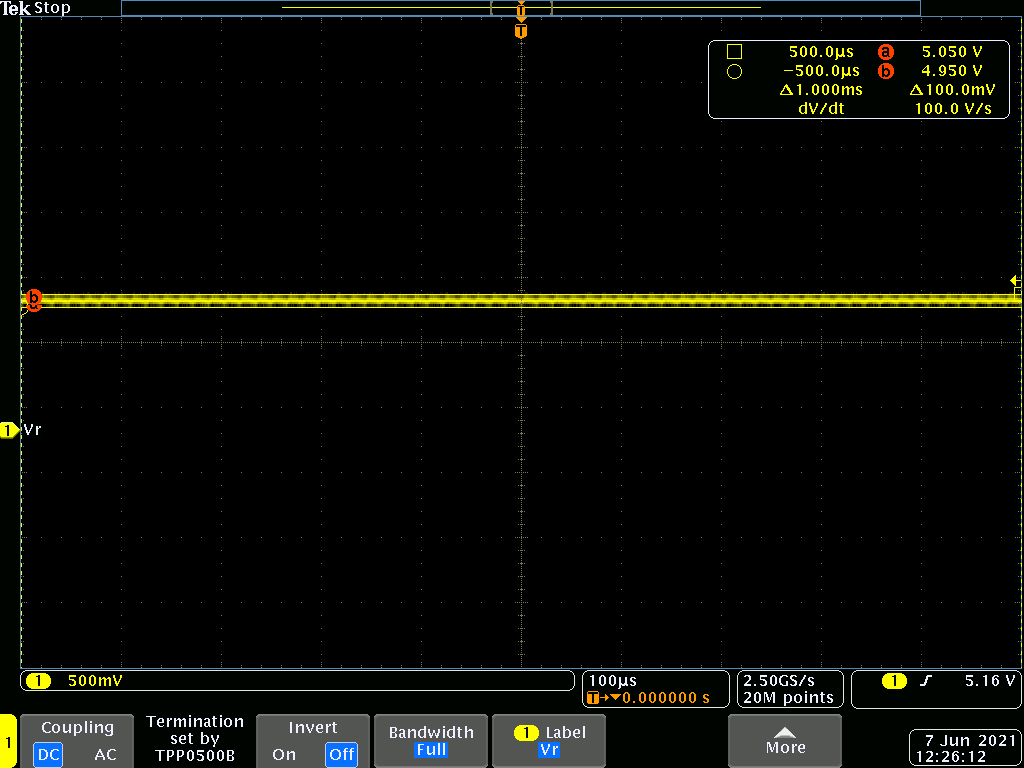

Zvlnění výstupu při napájení ze SS zdroje i USB-PD při zátěži 5V/0A a 5V/4A
Zvlnění 100mV udavané na webu výrobce platí pro stav bez zátěže.


V případě zatížení 4A při 5V pak dosahuje 230 mV.


Dodatek k USB-PD nabíječkám:
Pozor na USB-PD nabíječky, některé velmi šumí!

Závěr

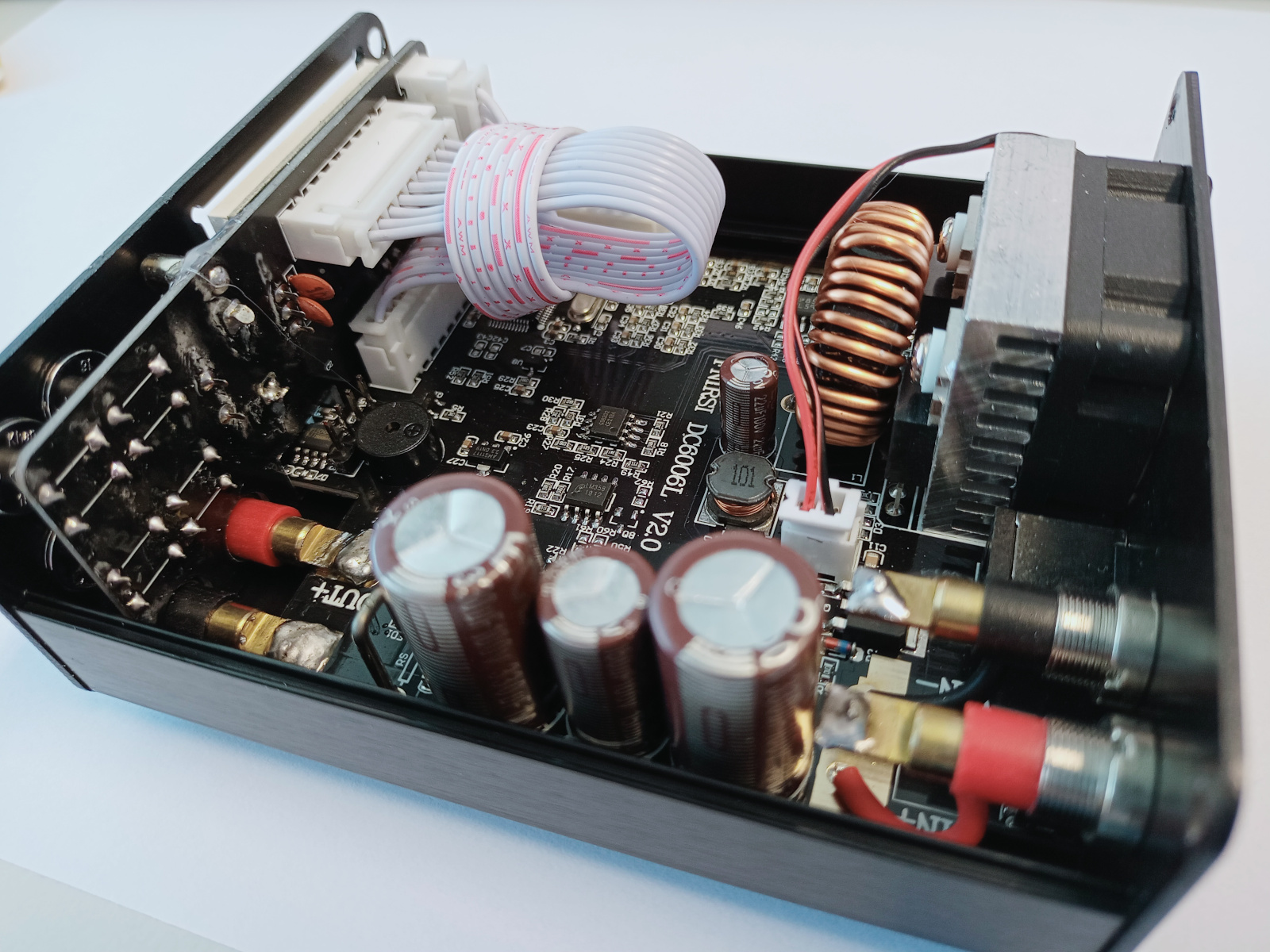

Ke zdroji je možné připojit i počítač a skrze nainstalovaných software monitorovat napětí i proud. Navíc má tento program možnost aktualizovat na novější FW.

Co se DC-6006L respektive firmě FNIRSI, která za tímto zdrojem stojí, musí nechat je dostupnost manuálů, software pro počítač - žadné složité hledání na po internetech.
Všechno najdete na jejich oficiálních stránkách http://www.fnirsi.cn/support

Regulovatelný zdroj DC-6006L je naprosto dostačující do každé bastlířské dílny. Za cenu necelých 40 USD s poštou zdarma a dodáním za několik málo dní je to velmi dobrý zdroj.

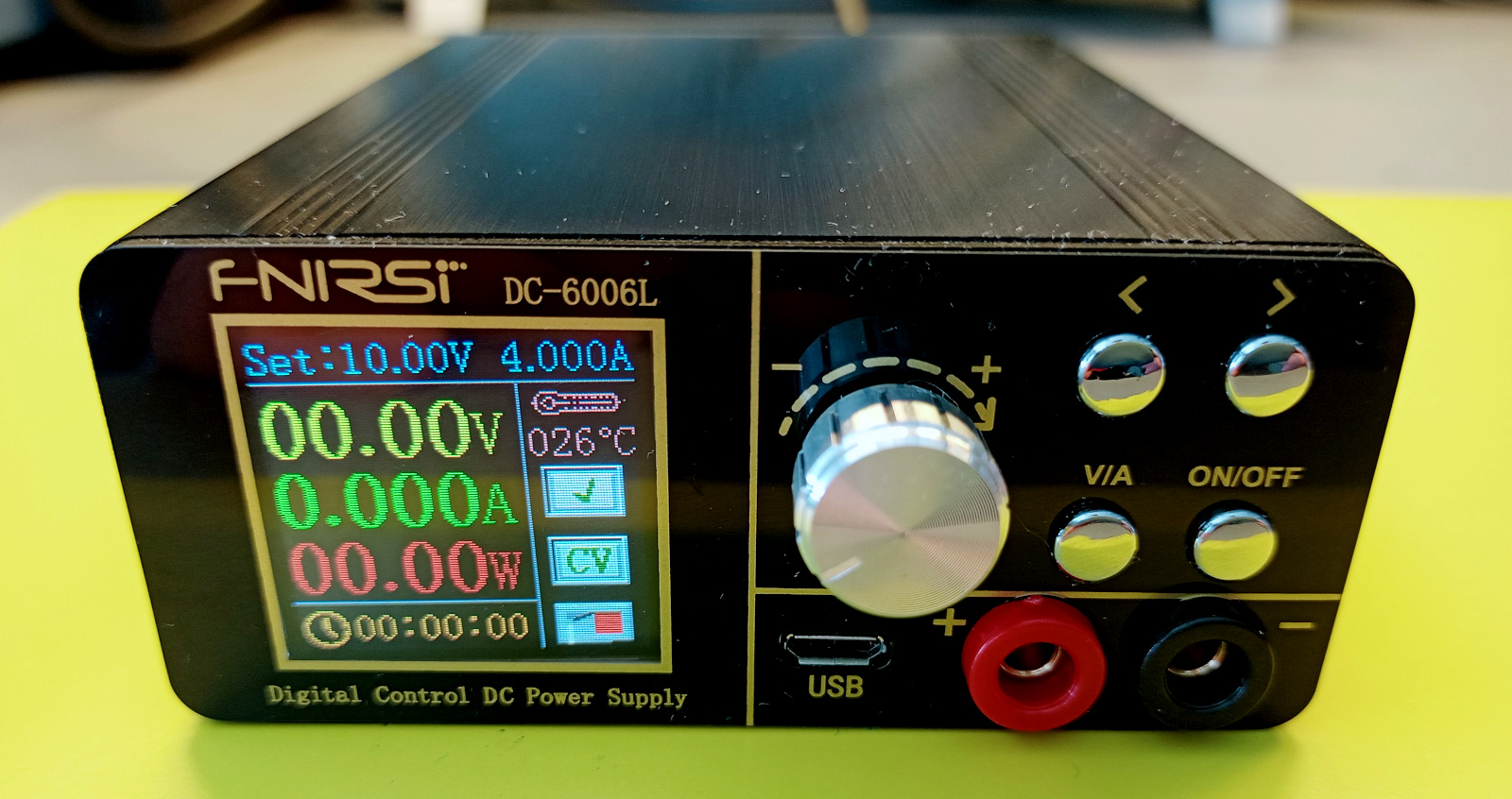

Osobně oceňuji přenost měření, možnost napájení ze třech typů napájení (souosý konektor, banánky, USB-PD) a přehlednou grafiku na LCD.
