Atmel AVR vývojový kit (ATmega8,ATtiny2313, ATtiny12)

Já vím, některým se opravdu nebude líbit název Atmel kit. Neboť Atmel je firma. Vzhledem

však k tomu, že tento kit obsahuje 3 druhy mikroprocesory (dále jen uP), je tento název snad vhodný.
Inspiraci jsem bral z tohoto zdroje

a pouze poupravil pro svoje účely.Nejvíce se mi však líbí jeho mobilita a případná změna. Pokud časem zjistíte,že potřebujete ještě

nějakou periferii, prostě si jí vyrobíte a propojíte k uP kabely. Můj kit obsahuje 8 led,8 tlačítek, připojení na LCD display,

4 kusy smd kondezátoru (podle vašich potřeb), 8ks rezistoru (opět podle vašich potřeb, já je mám připravený na připojení k led display),

buzzer,2 kusy led displejů,2 kusy krystalu (zase podle vašich potřeb), dále teplotní čidlo LM35DZ a i astabilní zapojení NE555.V neposlední řadě i 3 kusy víceotáčkových trimrů, a také dvoubarevnou led.

Snad jsem vyjmenoval vše :)) .

Pokud by byl zájem změnit si DPS a schéma, tak stačí napsat e-mail na chiptron@seznam.cz .

Schéma.Rozlišení 600DPI.

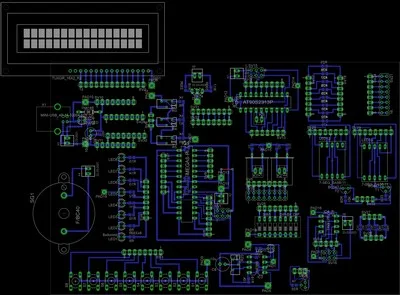

Rozložení součástek je zde.Rozlišení 600DPI.

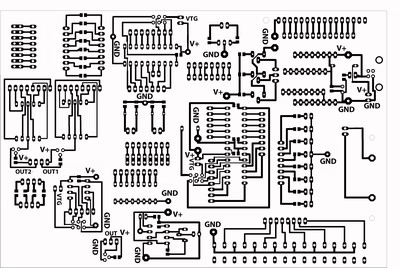

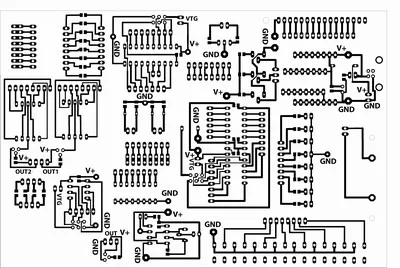

DPS vhodný pro tisk a nažehlení je zde.Rozlišení 600DPI.

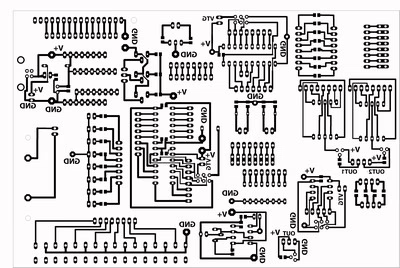

DPS vhodný pro tisk a fotocestu je zde.Rozlišení 60DPI.

Já také popsal ze shora jednotlivé vývody a napájení.A vytiskl na bílí lepící papír a poté nalepil na dps.

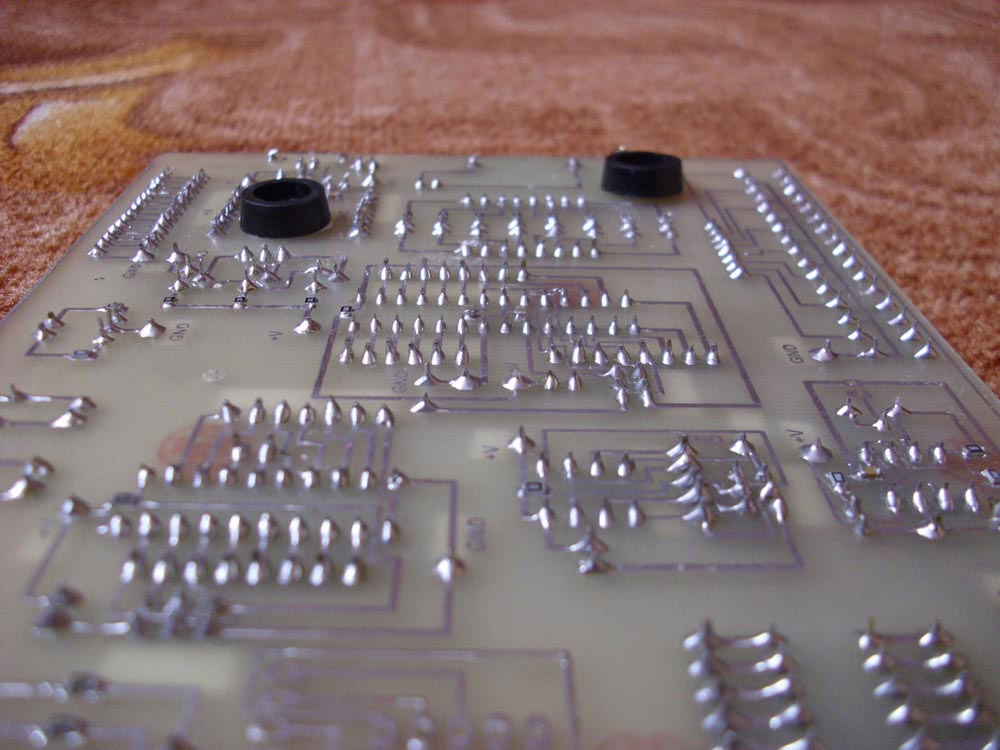

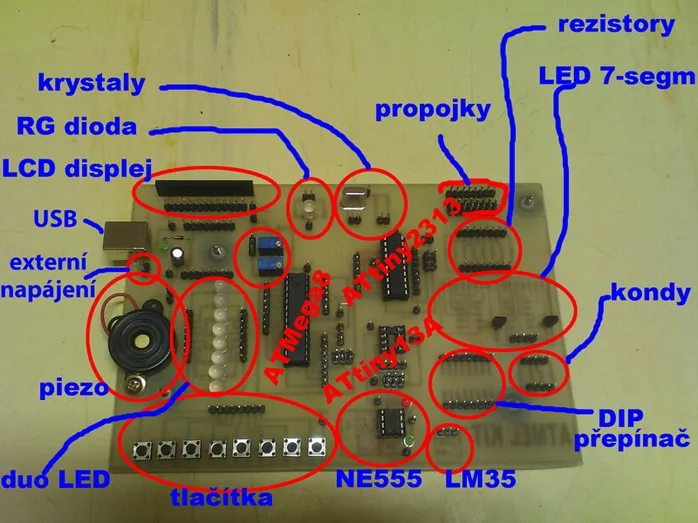

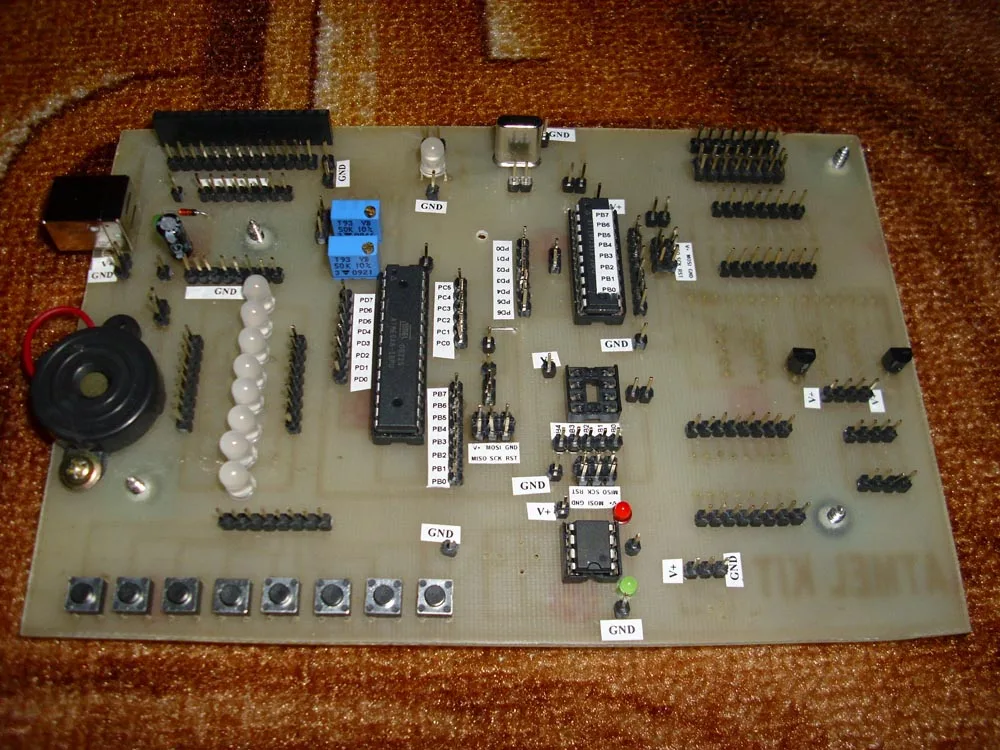

Zde jsou fotky z prototypu.Neberte si příklad 😀 .
