Vývojové kity/desky (nebo také development board) jsou velmi populární a každý den nějaký přibude. Proto jsem se rozhodl sepsat článek o těch vývojových kitech, které jsou pro mě něčím zajímavé. Zde zmíněné kity jsou vyrobeny danými firmami a nejsou zde popsány kity od jiných výrobců. Samozřejmě cena hraje svou roli a proto zde uvedu pouze vývojové desky do 1000Kč (podle farnell.com). Pokud kliknete na obrázek, budete přesměrováni na eshop.
Jenom upozorněním, že vynechám Arduino, toho je všude spousta až to člověku leze krkem (ale budou zde vývojové kity Arduino Like – desky se stejným rozložení konektorů jako arduino)
Pokud naleznete chybu, kontaktujte mě prosím.
Vývojové desky od firmy Atmel:
Pokud jste máte v oblibě 8bit mikrokontroléry, pak by se vám mohl líbit tento kit – ATMEL – ATMEGA1284P-XPLD – EVAL KIT, MEGA-1284P, XPLAINED
Deska obsahuje mimo jiné mikrokontrolér ATMega1284, teplotní senzor, senzor osvětlení, 4 indikační LED, dotykovou plochu pro dotykové tlačítko a další 3 mechanické tlačítka. Mikrokontrolér je možné programovat pomocí bootloaderu nebo programátoru.
8bit jádro mikrokontroléru je klasickou architekturou, zajímavé však je, že obsahuje USB interface. Spotřeba mikrokontroléru je velmi zajímavých 0.6uA při použití 32kHz krystalu.
Další vývojový kit je mikrokontrolér ATXMega128B1 – ATMEL – ATXMEGAB1-XPLD – EVAL BOARD, ATXMEGA128B1, LCD
Tento kit už obsahuje 4×40 LCD, full speed USB interface, 4 bezkontaktní tlačítka, 4 indikační LED, senzor osvětlení a senzor teploty. V mikrokontroléru je opět nahrán bootloader nebo lze programovat pomocí Atmel programátoru.
Mikrokontroléry ATXMega se vyznačují 8bit jádrem, ale některé periferie jsou schopny pracovat se 16bit daty. Zajímavá je také implementace AES a DES šifrování. Obsahuje také USB2.0 interface podporující full i low speed.

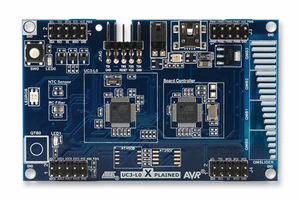

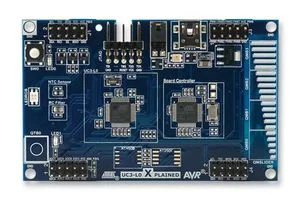

ATMEL – AT32UC3L0-XPLD – AT32UC3L064, TEMP SENSOR, EVAL KIT je další zajímavou alternativou.
Vývojová deska s čistokrevný 32bit mikrokontrolér s teplotním čidlem, RGB LED, tlačítkem, dotykovým jezdcem (posuvníkem) a UART -> USB kontrolérem. Mikrokontrolér je opět možné programovat pomocí bootloaderu nebo si zakoupit prográmátor.
Mikrokontrolér je také zajímavý z pohledu napájení (1.62V – 1.98V).Disponuje klasickými periferiemi jako USART, I2C, SPI atd.

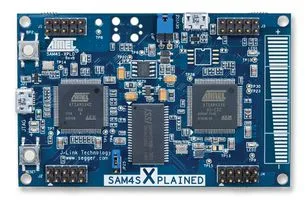

ARM Cortex-M4 ATMEL – ATSAM4S-XPLD – EVAL, SAM4S16, XPLAINED KIT
32bit mikrokontrolér s jádrem ARM – SAM4S16C a vývojová deska s JTAG programátorem a debuggerem, USB konektorem, 4 dotykovými plochami a 4 LED tvoří zajímavý základ pro začátek s ARM jádrem ve stylu firmy Atmel.
Texas Instruments:
Klasikou u této firmy je TEXAS INSTRUMENTS – MSP-EXP430G2 – MSP430G2XX, LAUNCHPAD, DEV KIT.
Základní koncepcí MSP430 je úspornost 16bit mikrokontrolérů. Programy pro tento mikrokontrolér můžete nalézt Zde. Vybavenost těchto vývojových kitů není nijak velká, 2 tlačítka (USER a RESET), 2 LED a vyvedené vývody. Ale velkou předností těchto vývojových kitů je programátor a debugger nacházející se na desce. Pomocí nich, je možné naprogramovat další mikrokontroléry z rodiny MSP430. Programování se provádí pomocí SBW (Spy-by-Wire).
Další vývojovou deskou je TEXAS INSTRUMENTS – MSP-EXP430F5529LP – MSP430F5529, USB LAUNCHPAD, EVAL KIT
Opět se nejedná o nějak hodně vybavení kit. Na kitu najdete programátor a debugger.
Mikrokontrolér kromě klasických periferií jako I2C, SPI, USART obsahuje také USB full speed interface.
Pokud se posunume do 32bit mikrokontrolérů s jádrem ARM, pak představitelem je zde TEXAS INSTRUMENTS – EK-TM4C123GXL – TM4C123G – TIVA C
Vývojová deska obsahuje RGB LED, USB 2.0 a dvě tlačítka (USER a RESET). Deska je však pinově kompatibilní s vývojovou deskou MSP430 LaunchPad. Programátor a debugger je samozřejmostí, tentokrát přes JTAG.
TEXAS INSTRUMENTS – LAUNCHXL-RM42 – RM42 HERCULES LAUNCHPAD, DEV BOARD
Další kit s ARM tentokrát s Cortex-R4 – Hercules RM42. Tlačítko, senzor osvětlení, LED a samozřejmě zabudovaný programátor a debugger – to je výbava tohoto kitu.
STmicroelectronic:

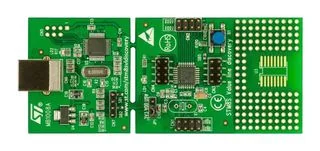

8bit mikrokontrolér STM8S105C6T6 na vývojové desce – STMICROELECTRONICS – STM8S-DISCOVERY – STM8S, W / ST-LINK, DISCOVERY KIT
Jednoduchý vývojový kit pro 8bit mikrokontroléry od firmy STM. Na kitu naleznete vyvedené vývody na pinovou lištu, 2 LED, plocha pro dotykové tlačtko a integrovaný programátor a debugger.
SMT32 – Nucleo je novinkou tohoto výrobce.
Tato série vývojových kitů zahrnující mikrokontroléry STM32L152, STM32F103, STM32F030 a STM32F401 je úspěšně propagovaná. Nejenom nízkou (zavádějící) cenou, Arduino Like konektory, LED, tlačítky, ale také ST-LINK (programátor a debugger) ve verzi 2.1.
Klasika jménem STMICROELECTRONICS – STM32F429I-DISCO – STM32F4, DISCOVERY, EVAL BOARD
Tento kit disponuje mimo jiné 3-osým gyroskopem, akcelometrem, 2.4″ QVGA TFT LCD, 2 tlačítky, 64Mbit SDRAM pamětí, 4 LED a ST-LINK ve verzi 2.0. Za tuto cenu a výbavu je to opravdu povedený vývojový kit.
Mikrokontrolér založený na jádře Cortex-M4 je velmi dobře vybavený, obsahuje LCD řadič, 3x I2C, 4 x USART, 2x CAN 2.0B interface, USB 2.0 full speed D/H/O a mimo jiné i řadič Ethernetu 10/100 podle normy IEEE 1588v2.
Freescale:
16bit od Freescale FREESCALE SEMICONDUCTOR – LFEBS12UBLAB – MC9S12DG128, STUDENT LEARNING KIT
V tomto kitu naleznete 16bit mikrokontrolér MC9S12DG128. Ten obsahuje debugging v reálném čase, 2 CAN interface 2.0A/B, LIN interface a RS232. Součástí je také mnoho LED, přepínačů, tlačítek, nepájivé pole a 7 segmentový displej.
Nejznámější vývojový kit FREESCALE SEMICONDUCTOR – FRDM-KL05Z – EVAL, KINETIS L, FREEDOM, CORTEX M0+
Asi nejznámější vývojový kit od firmy Freescale s jádrem ARM Cortex-M0+. Kapacitní dotykový posuvník, RGB LED, akcelerometr s Arduino konektory. Kit obsahuje programátor s debuggerem.
Opět jádro ARM FREESCALE SEMICONDUCTOR – FRDM-KL46Z – DEV BRD, KINETIS KL4X, FREEDOM PLATFORM
Opět jádro ARM Cortex-M0+ v rodině Kinetis.
Tentokrát lépe vybavený kit skrývá mikrokontrolér MKL46Z256VL4 a spolu s USB interfacem, akcelometrem, 2 LED, 3D magnetickým senzorem, programátorem a debuggerem tvoří zajímavý začátek pro bastlení.
Samotný mikrokontrolér není nijak více vybaven oproti jiným mikrokontrolérům založených na jádře ARM. Obsahuje USB full/low speed, 2x SPI, 2 x I2C a 2 x UART.
Microchip:
8bit MICROCHIP – DM164127 – PIC18, USB, DEBUG HEADER, DEV KIT
Vývojová deska pro 8bit mikrokontrolér PIC18F14K50. Kit obsahuje PICKit 2 debugger a programátor, 4 LED, RS-232 konektor, potenciometr, pájecí pole, tlačítko a konektor pro PICKit analyzátor.

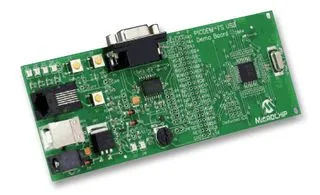

Další 8bit mikrokontrolér v kitu MICROCHIP – DM163025-1 – PIC18F45K50, PICDEM, FS, USB, DEV KIT
Další vývojová deska tentokrát s mikrokontrolérem PIC18F45K50. Tento kit je lépe vybavený, obsahuje vyvedené piny, potenciometr, teplotní senzor, USB konektor, LED, tlačítko a RS-232.
Mikrokontrolér samotný podporuje USB 2.0 a další klasické periferie jako SPI, AD a DA převodník, USART atd.
MICROCHIP – TCHIP011 – PIC32, FUBARINO MINI CHIPKIT, EVAL BOARD
Velice jednoduchý vývojový kit od firmy Microchip s mikrokontrolérem PIC32MX250F128D-50I/M. Vývojová deska není nijak vybavená, obsahuje tlačítka, mikrokontrolér a konektor s vyvedenými vývody a 1 user LED. Deska má vyvedený ICSP konektor pro programování a debug s PIVKit3. Mikrokontrolér obsahuje usb-bootloader.
NXP:

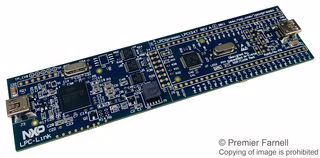

ARM Cortex-M3 NXP – OM13045,598 – EVAL, LPCXPRESSO, LPC1347
Vývojový kit od firmy NXP se zabudovaným JTAG programátorem a debuggerem, vyvedenými piny a mikrokontrolérem LPC1347.
NXP – OM13058 – LPCXPRESSO BOARD, LPC11U68 MCU
ARM Cortex-M0+ s mikrokontrolérem LPC11U68. Samotný kit disponuje Arduino konektory, USB konektorem, RGB LED a integrovaným JTAG debuggerem.
