Chtěl bys jet taky na vlnách Meshtastic, ale nechce se ti řešit moduly, napájení a další věci okolo? Mrkni na tuhle desku Meshtastic Solar Motherboard

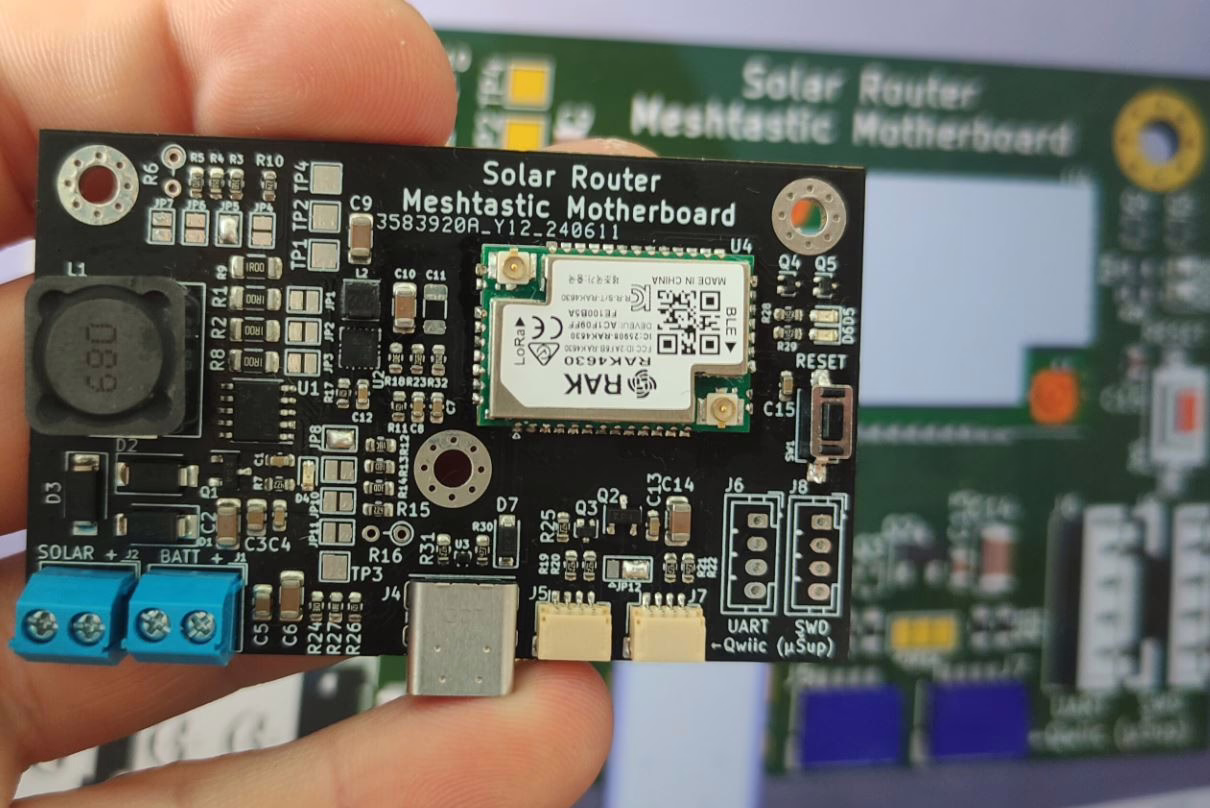

Meshtastic jede! Chcete se taky připojit do už tak velké Meshtastic sítě? Vlastimil si dal tu práci a navrhl kompletní desku pro meshtastic node, ke kterému naprosto jednoduše připojíte solární panel, baterku popřípadě nějaké čidlo přes univerzální konektor a je hotovo.

Co je Meshtastic? Decentralizovaná a samoorganizující se síť. Open-source platforma, která slouží pro komunikaci a je založená na mesh sítích.

Ve skutečnosti je deska dobře promyšlená. Deska obsahuje MPPT regulátor, ten hledá a hlídá, aby solární panel pracoval v oblasti, kde má nejvyšší účinnost. Zároveň jako baterii můžete připojit nejen Li-Pol, ale i LiFePo4 – ta se odlišuje jiným jmenovitým napětím. A pokud preferuješ LTO (Lithium-titanátové baterie), můžeš připojit i tu.

Takže si to shrňme:

1S Li-Pol nebo Li-Ion nebo

1S LiFePo4 nebo 1S/2S LTO.

Takže typ baterie tě opravdu nemusí trápit.

Ani solární panel ti nebude klást překážky, ať už díky MPPT regulátoru, tak i díky širokému výstupnímu napětí soláru – od 7 do 30V.

Jako řídící desku pro LoRa byl zvolen modul RAK4630, což je fakt skvělé, protože jeho doménou je dobrý výkon s velmi nízkou vlastní spotřebou.

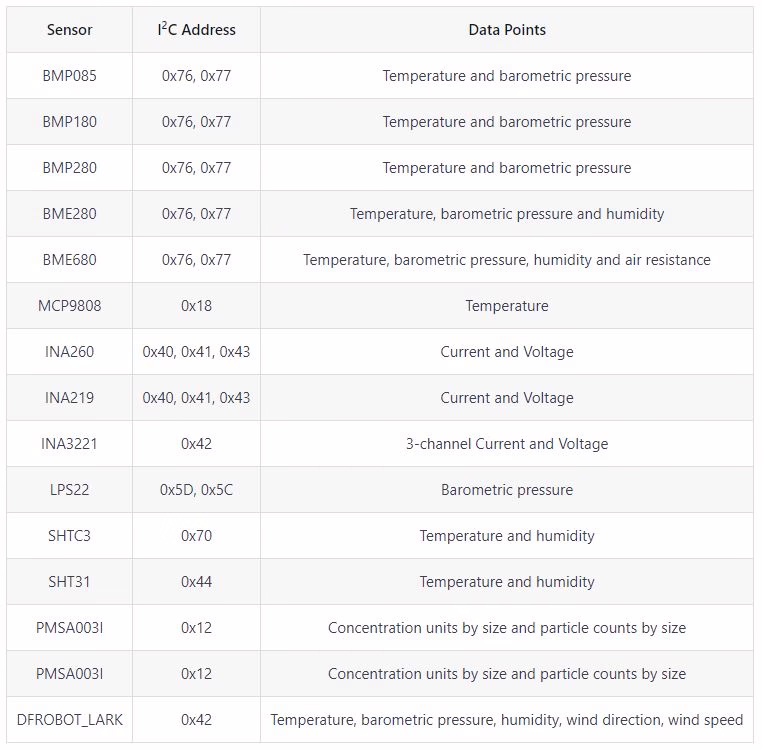

K desce můžeš připojit i senzory, které Meshtastic v základu podporuje

Taková čidla můžeš koupit třeba na českých e-shopech pajenicko.cz nebo laskakit.cz.
Meshtastic Solar Motherboard má totiž Laskakit uŠup/ SparkFun Qwiic / Adafruit STEMMA (všechny jsou stejné) konektory pro připojení čidel – výhoda je jasná, nezničíte si čidlo tím, že byste to zapojil špatně. Konektor má zámek a jasně definované zapojení.

Na desce ještě dále najdete USB-C, konektory pro UART a taky programování – SWD.

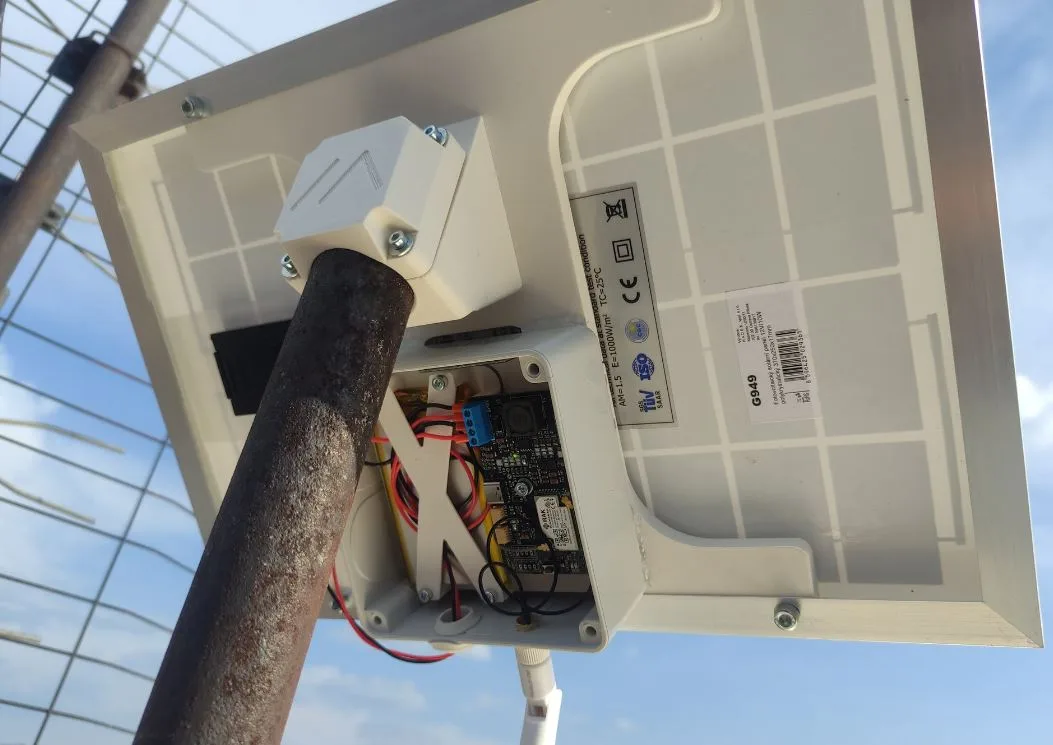

Na printables také najdete všechny modely potřebné k sestrojení Meshtastic Router Base and Solar Bracket, který je právě založen na této univerzální desce.

Více informací najdete na https://uart.cz/2043/solarni-mppt-nabijecka-pro-meshtastic/
Zakoupit jí můžete na https://uart.cz/shop/meshtastic-solar-motherboard/ za 1200 Kč plus poštovné.

Twitter Vlastimila https://x.com/vascocz
