Kompletní venkovní meteostanice svépomocí. Měření teploty je základ, ale to můžete měřit čímkoliv. Tato meteostanice nabízí i možnost měření pevných částic. A nejen to, vytištěná krabička na 3D tiskárně je připravena pro osazení čidly SEN5x a řídící deskou Airboard.
Aktualizace: Venkovní 3D tištěná meteostanice má dva remixi.
3D tištěná meteostanice i s radiačním krytem
Vladimír Waas namodeloval krabičku pro meteostanici, kterou jednoduše vytisknete na své 3D tiskárně.

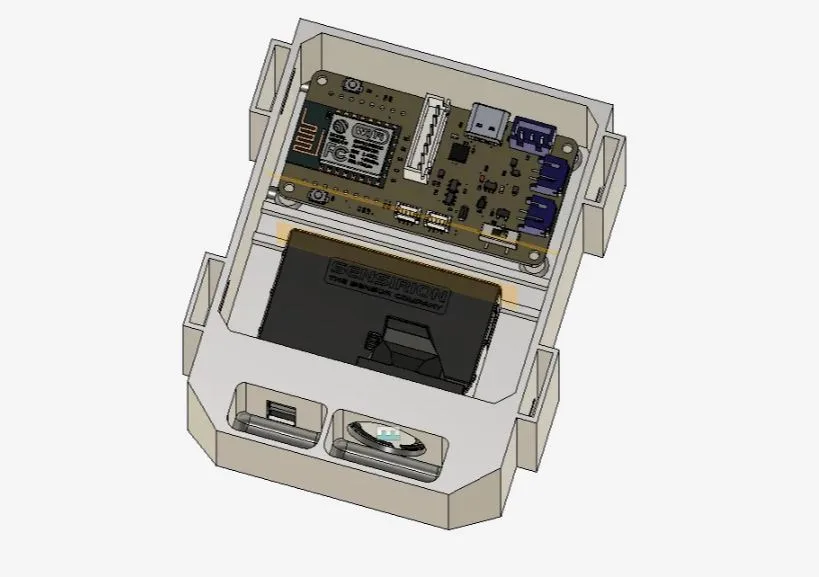

Model krabičky je rozdělen na několik kusů. Kromě základní krabičky je k dispozici ještě krycí shield – celá krabička se pak chová jako radiační štít chránící čidla před přímým slunečním světlem – ohřátím čidla – a nepříznivými podmínkami jako je déšť.
A k tomu všemu, autor dodržel design-in guide dokument, kde je specifikováno, jakým způsobem se má čidlo umístit do krabičky, jak mají být umístěné otvory pro průtok vzduchu atd.
Ke stažení na https://www.printables.com/cs/model/728086-outdoor-device-for-measuring-air-quality
Aktualizace: dva remixi této krabičky jsou na světě
Znakem popularity ve 3D tisku jsou remixi. A tato krabička má rovnou dvě vylepšení.
První remix: chiptron.cz

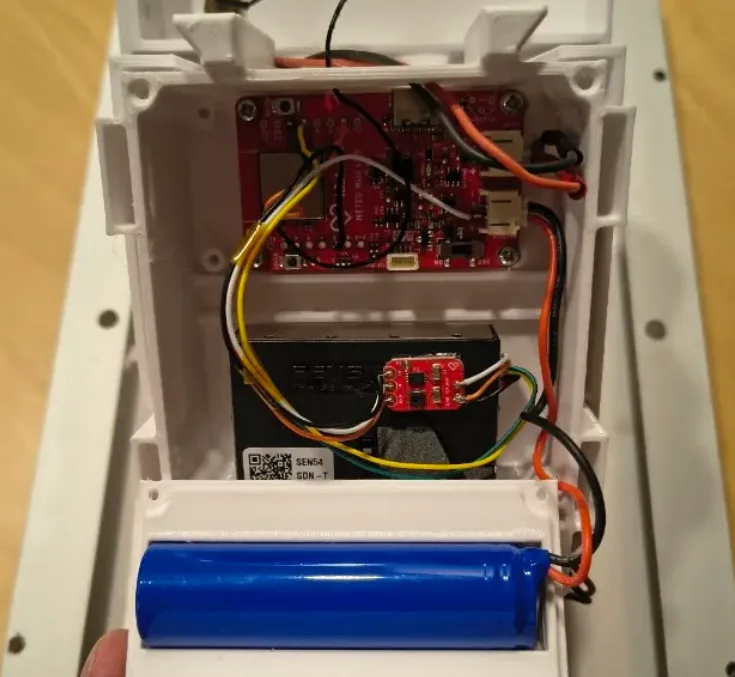

První remix je můj. Přidal jsem na spodní stranu krabičky odtvor pro vložení 18650 baterie a přidal i možnost osadit nejen Air Board s ESP8266, ale i Meteo Mini ve verzi 3.5 a 3.6. NAvíc jsem do shieldu přidal i otvory pro uchycení antén.
O tomto remixu jsem napsal článek.
Ke stažení na https://www.printables.com/model/1338580-krabicka-s-radiacnim-stitem-pro-meteostanice-laska
Druhý remix s TinyShield

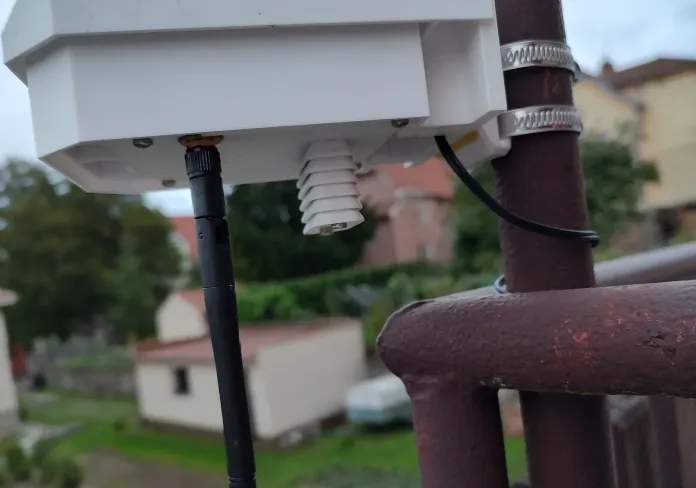

Druhý remix pojal úpravu ještě trochu jinak. Také upravil spodní stranu, navíc si ale navrhl a vyrobil vlastní plošný spoj pro jednoduché osazená laskakit čidel jako jsou SHT40 a BME280/BMP180 a jim podobné. Upravené moduly čidel se jen zkrátí, napájí hřebínek a rovnou zasadí do plošného spoje.
Čidla jsou kryty TinyShield – miniaturní radiačním štítem.
Ke stažení na https://www.printables.com/model/1424479-modified-btm_coverlid-for-antenna-and-tinyshield-f
Hardware
Kromě vytištěných modulů je potřeba dokoupit:

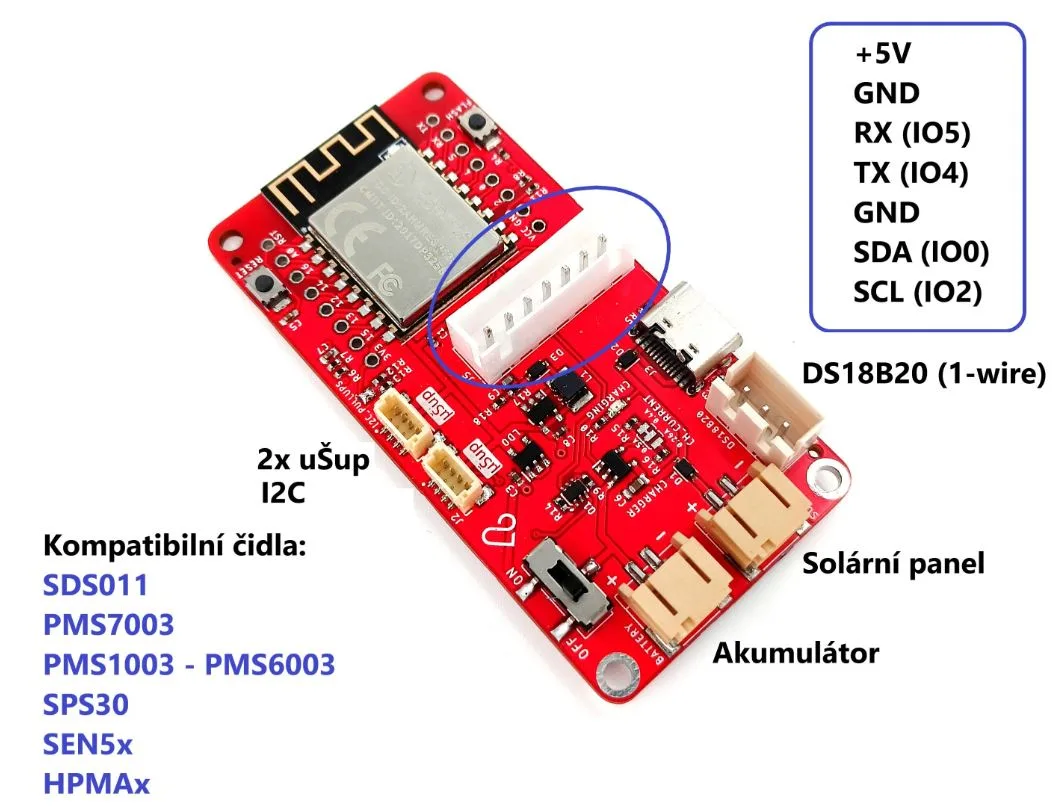

AirBoard-8266 – https://www.laskakit.cz/.
Deska pro řízení celé meteostanice založená na ESP8266.
SEN5x
SEN55 (psal jsem o něm tady) – https://www.laskakit.cz/.
SEN55 dokáže měřit teplotu, vlhkost, VOC a NOX index a pevné částice.
Dostupné jsou i levnější čidla SEN50 (pouze pevné částice) a SEN54.
K SEN5x je potřeba koupit propojovací kabel – https://www.laskakit.cz/
Pokud chcete napájet meteostanici ze solárního panelu, neměl by chybět akumulátor se slušnou kapacitou, třeba tenhle – https://www.laskakit.cz/
S baterkou si ale nevystačíte, nezapomeňte i na solární panel. Třeba tenhle – https://www.laskakit.cz/ a k němu redukci k jednoduchému propojení s Airboard – https://www.laskakit.cz/
Airboard, respektive celou meteostanici, můžete napájet i přímo z adaptéru – USB-C.
Mějte na paměti, že při napájení meteostanice baterie+solární panel je nezbytné uspávat SEN5x i Airboard. V opačném případě by vám meteostanice velmi rychle vybila baterii.
Spotřeba SEN5x je v Idle režimu 1mA (pro SEN50 a SEN54) respektive 3mA pro SEN55.
Pokud chcete přidat další čídla (SHT40 (teplota, vlhkost), BME280 (teplota, vlhkost, tlak) a další), je zde upravená verze bottom strany krabičky, která obsahuje krytí před deštěm a také slunečními paprsky -senzor_cover.stl.
Čidla tak můžete jednoduše připojit přes I2C uŠup kabel – třeba https://www.laskakit.cz/
Ukládání a vizualizace dat
Pro ukládání a vizualizaci dat můžete využít službu TMEP.cz. Tato služba nabízí přehledné zobrazení naměřených dat, možnost aplikace v telefonu nebo widgetu v OS Windows. Dále mohou ta samá data být použita pro zobrazení na ePaperu pomocí služby ZivyObraz.eu.
O TMEP jsem se rozepsal v tomto článku https://chiptron.cz/articles.php?article_id=317
O ZivyObraz jsem psal zase tady https://chiptron.cz/news.php?readmore=1525
Firmware
Vzorový kód pro Airboard a SEN55 je dostupný na https://github.com/LaskaKit/Air_Board/tree/main/SW
