Chytré zrcadlo s Raspberry Pi 3

Lukáš Beran (web, linkedin, google+, twitter, facebook) mi poslal svůj projekt chytrého zrcadla s RaspberryPi a určitě to není poslední jeho článek na chiptron.cz. Za článek děkuji.

Doma jsem měl zobrazovací 13.3″ panel z notebooku Asus (typ panelu N133HSE-EA3), jedná se o panel s Full HD rozlišením a poměrně dobrými pozorovacími úhly. Jednoho dne jsem přemýšlel k čemu tento displej použít, prošel jsem na internetu několik návodů od foto rámečku až po různé zobrazování informací, až mne zaujala možnost udělat si chytré zrcadlo.

Doma v předsíni mám RPi3 na kterém běží domoticz a tak se zde nabízí možnost propojit panel s RPi a zobrazovat na něm data z domoticz. Krátký návod jak nainstalovat na raspbianu domoticz naleznete zde: https://chiptron.cz/articles.php?article_id=146

Nejprve bylo nutné vyřešit, jak panel propojit s RPi – jelikož k panelu je možné připojit pouze 30ti pinový konektor, tak jsem začal hledat a na základě typu panelu jsem našel na aliexpressu konvertor EDP -> HDMI, neváhal jsem a konvertor hned objednal.

Konvertor zde: HDMI to EDP Signal Controller Board for Raspberry 10.1″-17.3″ LCD EDP Controller Board 30Pin needle laptop LCD controller board (21.72 USD).

Mezi čekáním na konvertor jsem začal řešit otázku, do čeho a jak vlastně umístit panel. S manželkou jsme jednoho dne procházeli Jisk a zde se mi líbil rámeček na obraz. Tak jsem si tento rámeček koupil a trochu poupravil, tak aby se do tohoto rámečku dal vložit panel.

Další věc která byla nutná vyřešit, jak vlastně z obyčejného skla které bylo k rámečku udělat zrcadlo. K tomuto účelu poslouží speciální folie, kterou stačí nalepit na sklo. Před aplikací folie na sklo, je nutné sklo namokřit, poté přilepit folii a kreditní kartou vyhladit.

Folii je možné zakoupit zde: Waterproof Window Film One Way Mirror Silver Insulation Stickers UV Rejection Privacy Windom Tint Films Home Decoration 2M*50CM (2.40 – 3.80 USD)

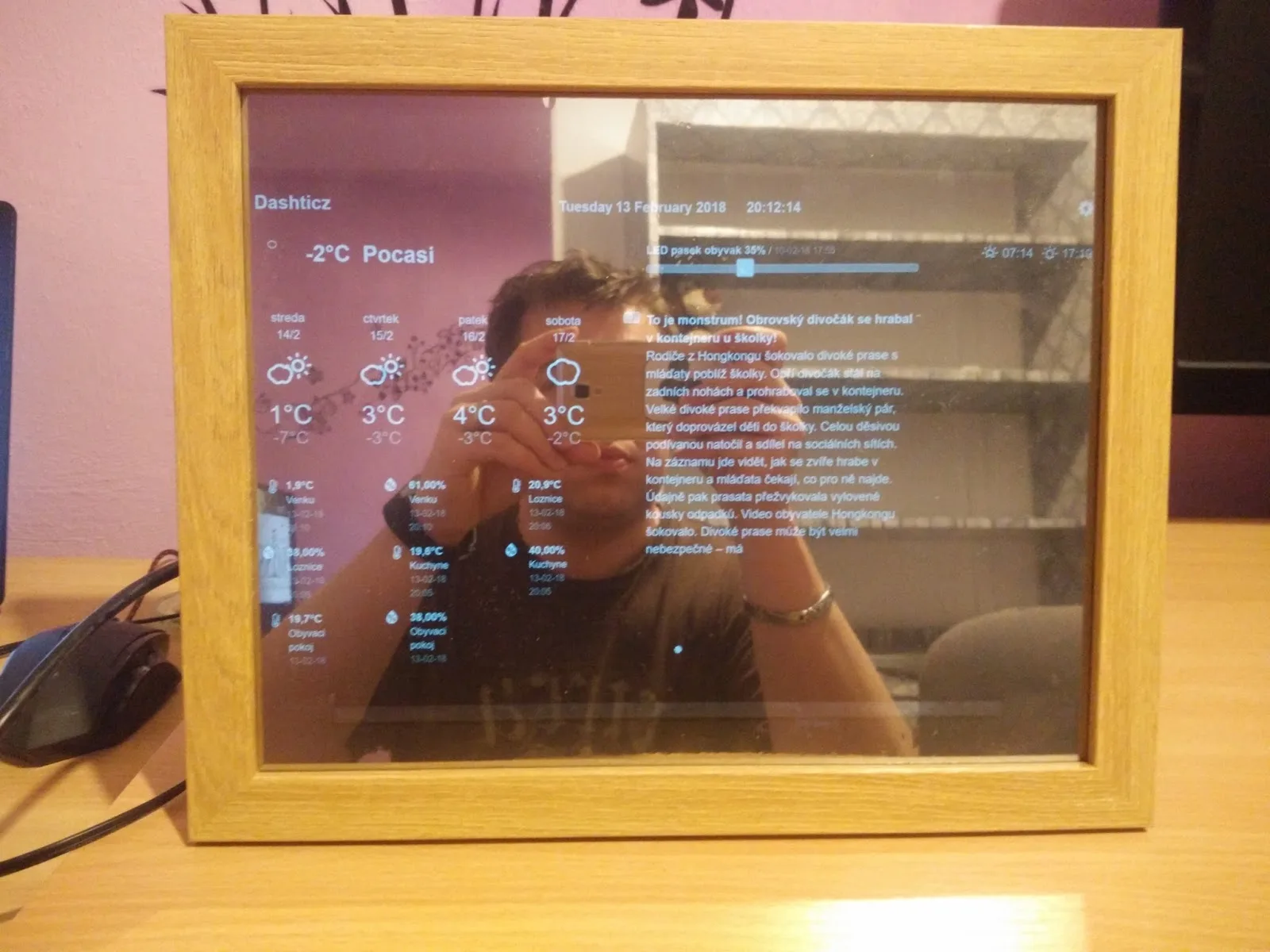

Poté už stačilo vše zapojit a na raspbianu spustit prohlížeč a načíst domoticz. V domoticz používám doplněk Dashticz, v tomto doplňku jsem nastavil tmavé pozadí a vše co se má na displeji zobrazit.

Momentálně čekám na vysokofrekvenční detektor pohybu, tento detektor pohybu bych chtěl použít k zapnutí a vypnutí displeje v případě, že někdo před displejem projde. Jelikož momentálně displej ovládám tlačítkem, které je připojeno ke konvertoru k panelu.

Články od Lukáše Berana:

Chytré zrcadlo s Raspberry Pi 3: https://chiptron.cz/articles.php?article_id=144

Instalace raspbian na RPi: https://chiptron.cz/articles.php?article_id=145

Instalace domoticz na RPi: https://chiptron.cz/articles.php?article_id=146

Nastavení domoticz – vytvoření nového zařízení + program pro odesílání teploty a vlhkosti z ESP8266 do domoticz: https://chiptron.cz/articles.php?article_id=147
