DC meřič pro měření malých proudů a napětí s Teensy 3.2

Při vývoji zařízení chcete znát i jeho spotřebu a změřit jí není vždycky jednoduché. V dnešní novince vám představím DC měřič určený pro měření nízkého napětí a proudu s vývojovou deskou Teensy a znakovým LCD 4×20.

Jak jsem zmínil výše, základem je vývojový kit Teesny ve verzi 3.2 a jako senzor napětí a proudu slouží INA219.

INA219 je čidlo, které běžně zakoupíte i s deskou na e-shopech jako je aliexpress nebo ebay. Maximální měřitelné napětí je 26 V (0 – 26V). Měření proudu probíhá na bočníku desky (typicky 0.1 Ohm).

Tento projekt DC měřiče má 4 volitelné rozsahy měření proudu – 3 mA, 30 mA, 300 mA, 1500 mA. Zároveň disponuje čtyřmi tlačítky pro ovládání – start/stop, smazání dat, změna rychlosti čtení a tlačítko pro export dat.

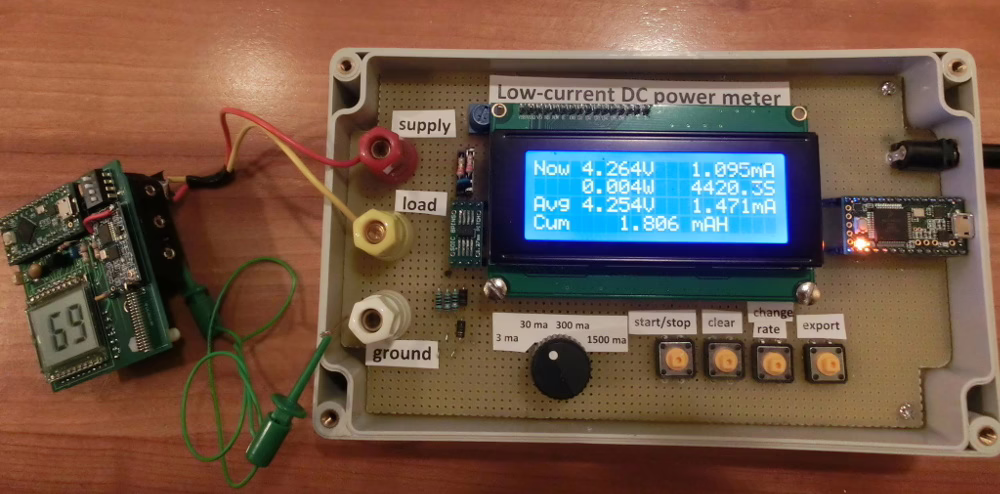

Na znakovéím LCD o velikosti 4×20 pak najdete údaje o protékajícím proudu, napětí a výkonu. Dále tam najdete celkovou dobu od zapnutí (v sekundách), průměrný odběr proudu či množství elektrického náboje (v mAh), který se hodí například pro dlouhodobé měření a tím pádem je to i důležitý údaj pro volbu správné baterie/akumulátoru.

Rozlišení pro rozsah 3 mA je pouhých 0.1uA (neplést s přesností). Počet vzorků za sekundu je možný nastavit na 1, 10, 250, 500 nebo 1000.

Při exportu dat se vám do počítače skrze seriový pošle posledních 5 000 údajů.

Celý projekt najdete na github https://github.com/LenShustek/microammeter/
