Dostal se mi do rukou klešťový multimetr – pomocí senzoru v kleštích měří AC/DC proud, skrze svorky pak napětí, měření odporu, diod a další. Překvapilo mě, že i čínská firma se bojí kopírování a měření proudu mě zaskočilo.
O výrobcích FNIRSI jsem se tu rozepsal víc než dost – o jejich pájecím peru nebo USB testeru. Teď se mi do rukou dostal jejich klešťový multimetr.
Tento produkt značky FNIRSI není jediný, který jsem zkoušel. Podívejte se na tento shrnující článek.
Za zapůjčení FNIRSI DMC-100 děkuji pajenicko.cz. Review není placená spolupráce!

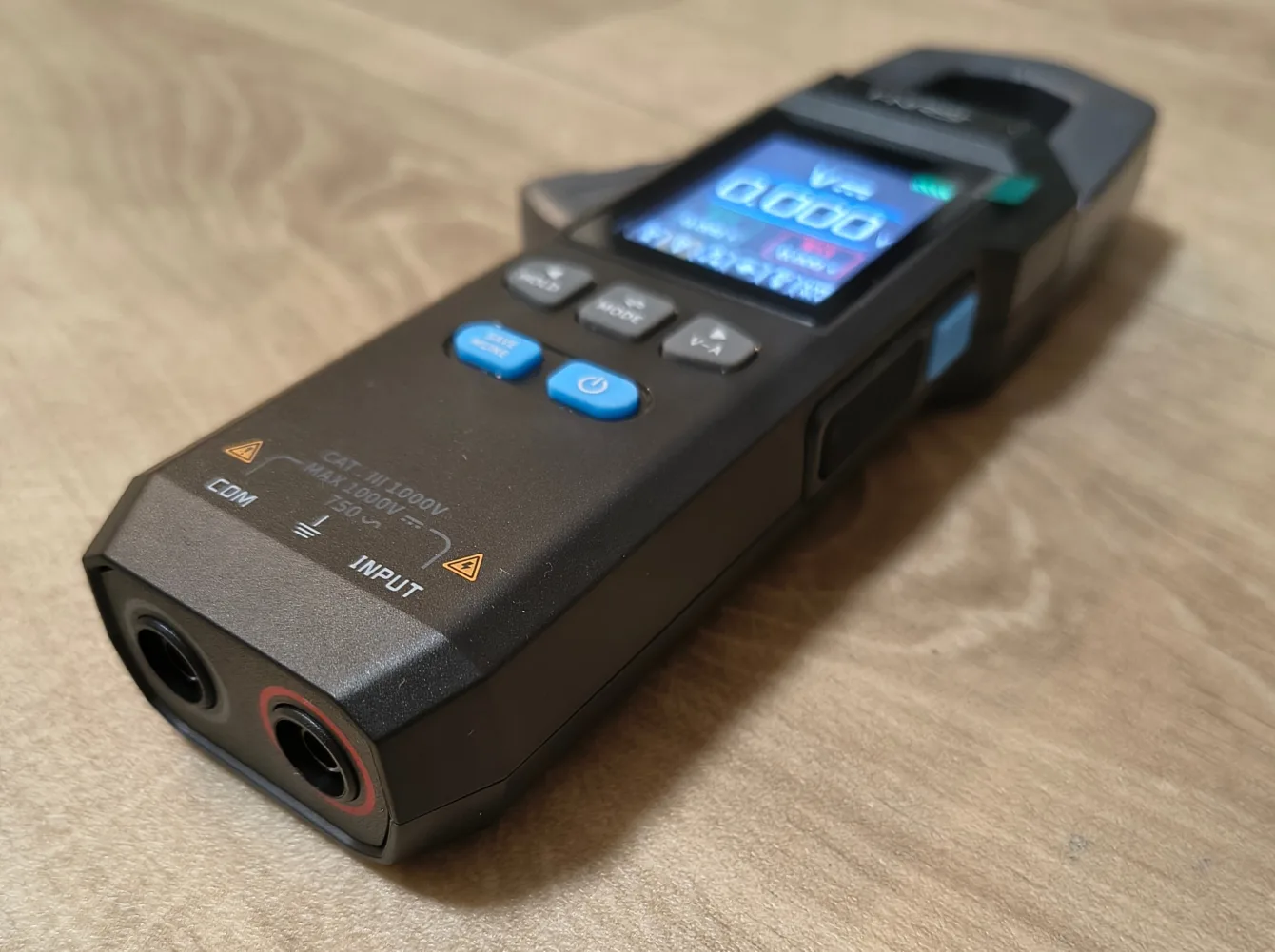

O FNIRSI DMC-100

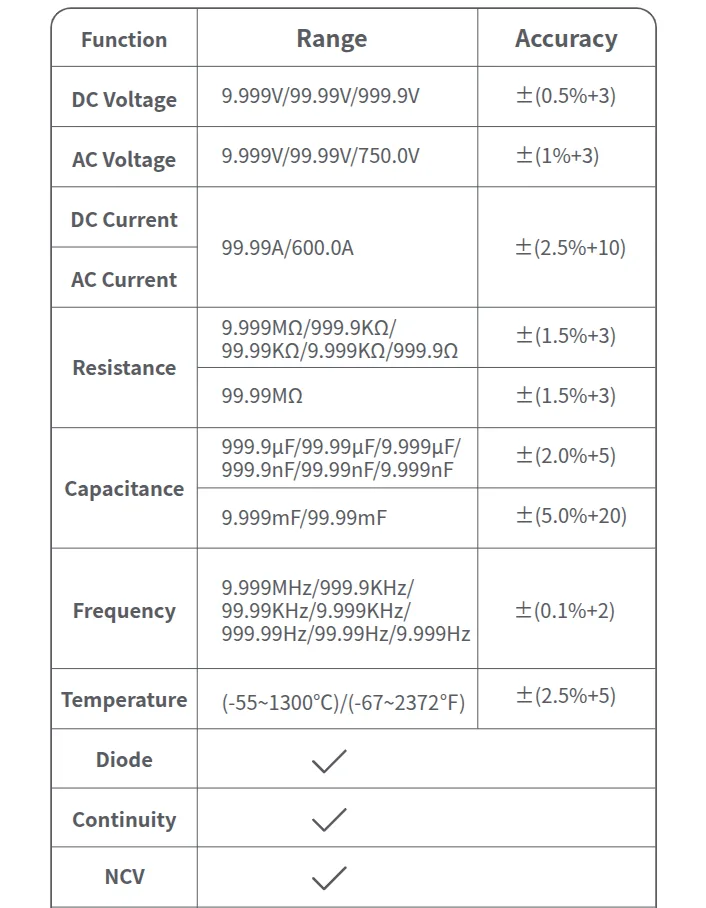

FNIRSI DMC-100 je klešťový multimetr – umí měřit AC/DC napětí, AC/DC proud, odpor, kapacitu, frekvenci, teplotu nebo diody. Nechybí ani přísvit LED diodou.

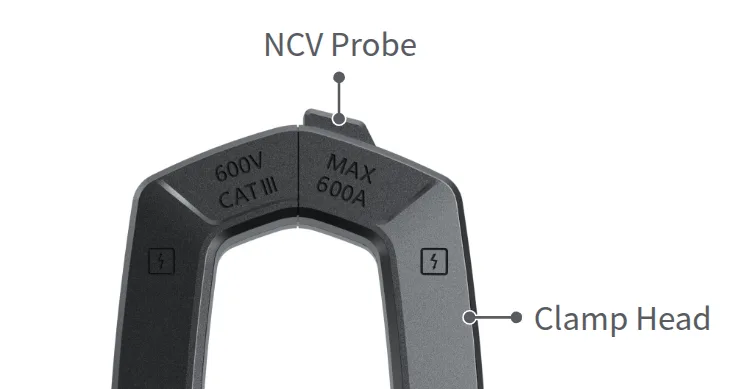

Za zmínku stojí i detekce živých kabelů (NCV – non-contact voltage). To se hodí při vyhledávání kabelů pod omítkou.
DMC-100 se zdá jako kompaktní měřící přístroj, který může dobře sloužit v dílně nebo na cestách. Nebo ne?
Moje zkušenosti
Ovládání je jednoduché, intuitivní. Výhodou je vestavěná baterie s velkou kapacitou (1500 mAh).
Měřené hodnoty se mohou zobrazit jako číslo nebo v grafu – přepnutí režimu dlouze zmáčknout tlačítko MODE.
Krátkým stiskem tlačítka se svítilnou se mění režim displeje – světlý / tmavý (tohle třeba v dokumentaci není nikdy napsáno 🙂 )
Dlouhým stiskem tlačítka V-A (šipka vpravo) přepne do duálního režimu – zobrazuje hodnoty nejen proudu, ale i napětí.

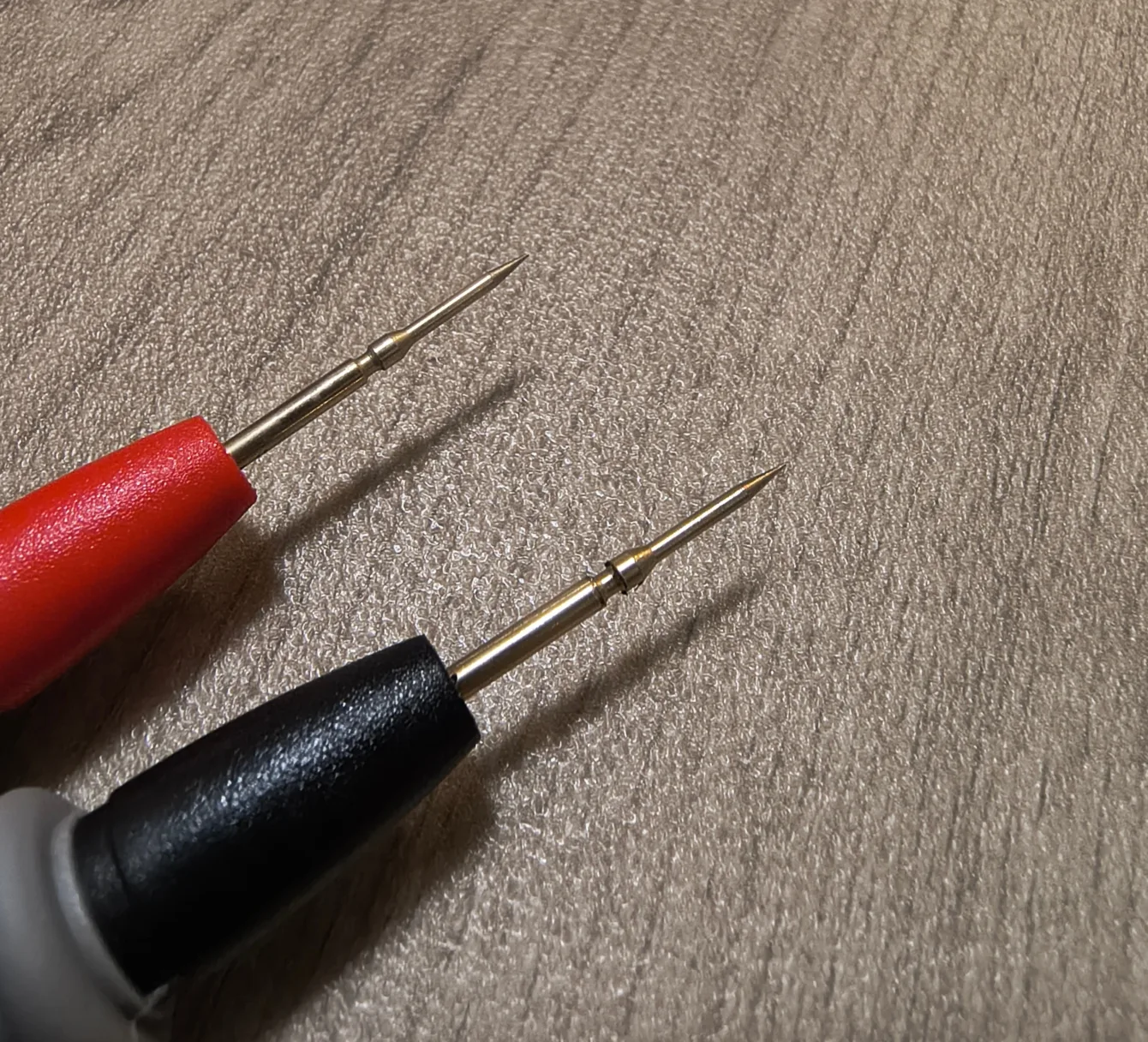

Měřící kabely mají ostrou špičku a tak se dobře měří i zapájené součástky nebo test pointy na plošném spoji.
Reálné měření – porovnání s Keysight U1252B (kalibrovaný)
1k rezistor
DMC-100: 0.996k
U1252B: 0.9968k
1nF kondenzátor
DMC-100: 0.997nF
U1252B: 1.045nF
Napětí 1V
DMC-100: 1V
U1252B: 0.999V
Napětí 10V
DMC-100: 10.01V
U1252B: 10.003V
Napětí 20V
DMC-100: 20.02V
U1252B: 20.005V
Proud DC 0.1A
DMC-100: 0.10 – 0.11A
Proud DC 1A
DMC-100: 0.99A
Proud DC 3A
DMC-100: 2.93A
A u měření proudu bych se zastavil
Měření proudu a nepřesnost měření
DMC-100 změřil 2.93 A místo 3 A.
Nepřesnost (odchylka) měření je +-2.5 % z naměřené hodnoty + 10 digits pro měření DC proudu.
Výpočtem tak dostaneme, že změřená hodnota může být (pro 3 A) s odchylkou až +- 0.173 A.
Změřený proud 2.93 A odpovídá specifikaci výrobku pro tento rozsah měření.
Je tohle normální?
S náklonem multimetru se mění hodnota proudu.
Abych pravdu řekl, s klešťovými měřícími přístroji mám pramalé zkušenosti.
Vím, že měření proudu skrze kleště (hallovu sondu) není nijak extra přesné, může být zatížené šumem, magnetickým polem a měřený proud kabelem musí být umístěn uprostřed kleští.
Odpověď: ne, není to neobvyklé chování.
I přesto mi tyto výchylky o desítky mA, přijdou zajímavé – NENÍ nutné to brát jako chybu 😉
Vynulovat hodnotu (nastavit nulu) můžete krátkým stiskem on/off tlačítka.
Firmware upgrade
Potřebujete aktualizovat FW? tady je návod:
- ponechte multimetr vypnutý
- zmáčkněte tlačítka HOLD a SAVE/MENU
- stikněte tlačítko zapnutí multimetru
- poté připojte multimetr k počítači (USB kabel)
- soubor *.bin přetáhněte do složky, multimetr vytvoří „flash disc“
- poté stiskntěte tlačítko SAVE/MENU, tím se provede proces aktualizace FW
Kalibrace
Klešťový multimetr můžete zkalibrovat i doma.
Před zapnutím přístroje podržíte obě tlačítka současně a poté zapněte přístroj.
Multimetr Fnirsi DMC-100 pak očekává definované napětí, proud, odpor a další veličiny, které chcete kalibrovat.
POZOR! Tuto kalibraci lze provést pouze 5x !
Za tuto informaci děkuji Petru Večeřovi, příspěvek okomentoval na facebooku.
Čínská firma se bojí kopírování?
Během zkoumání tohoto multimetru jsem se rozhodl jej demontovat a podívat se dovnitř.

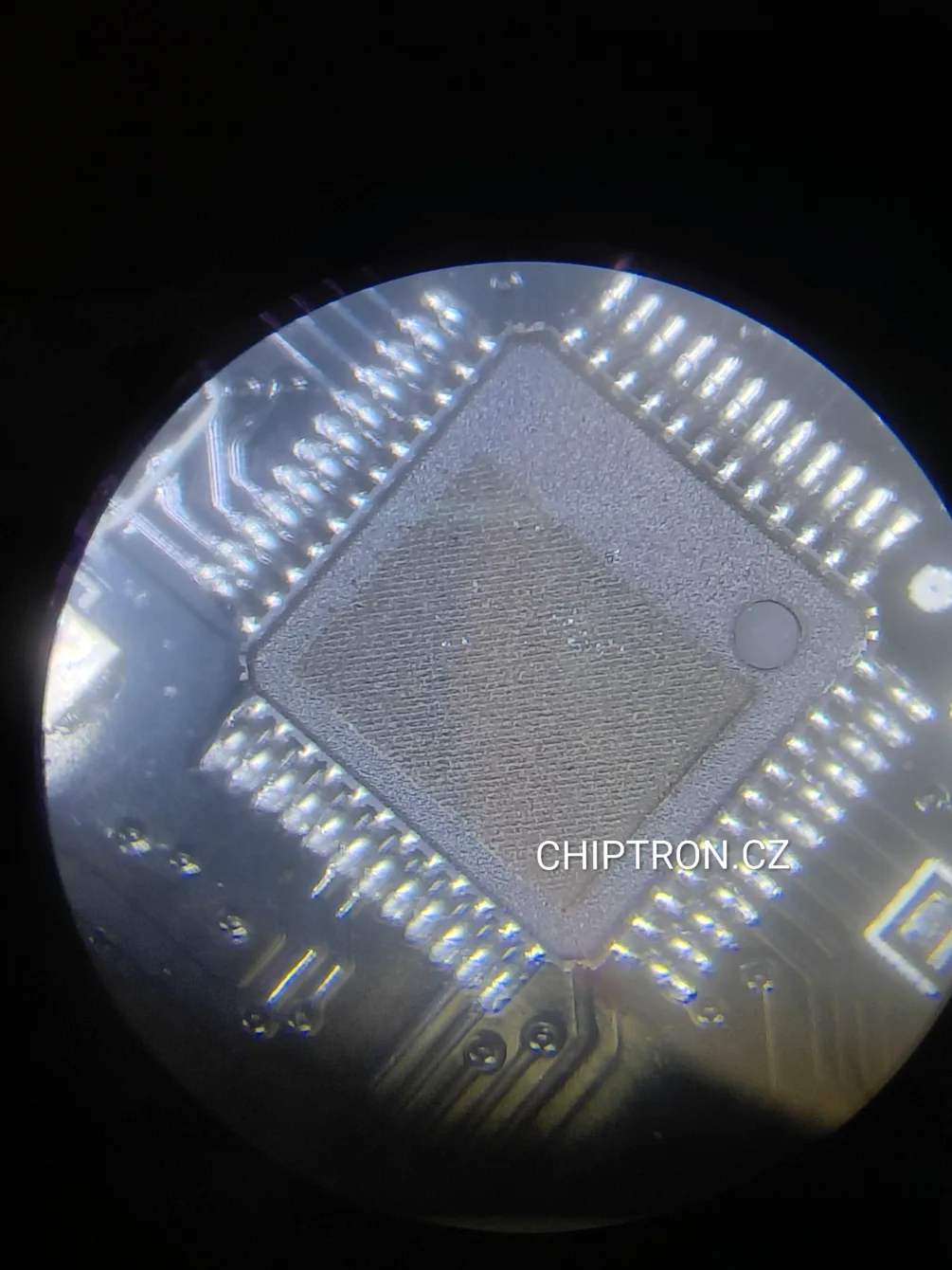

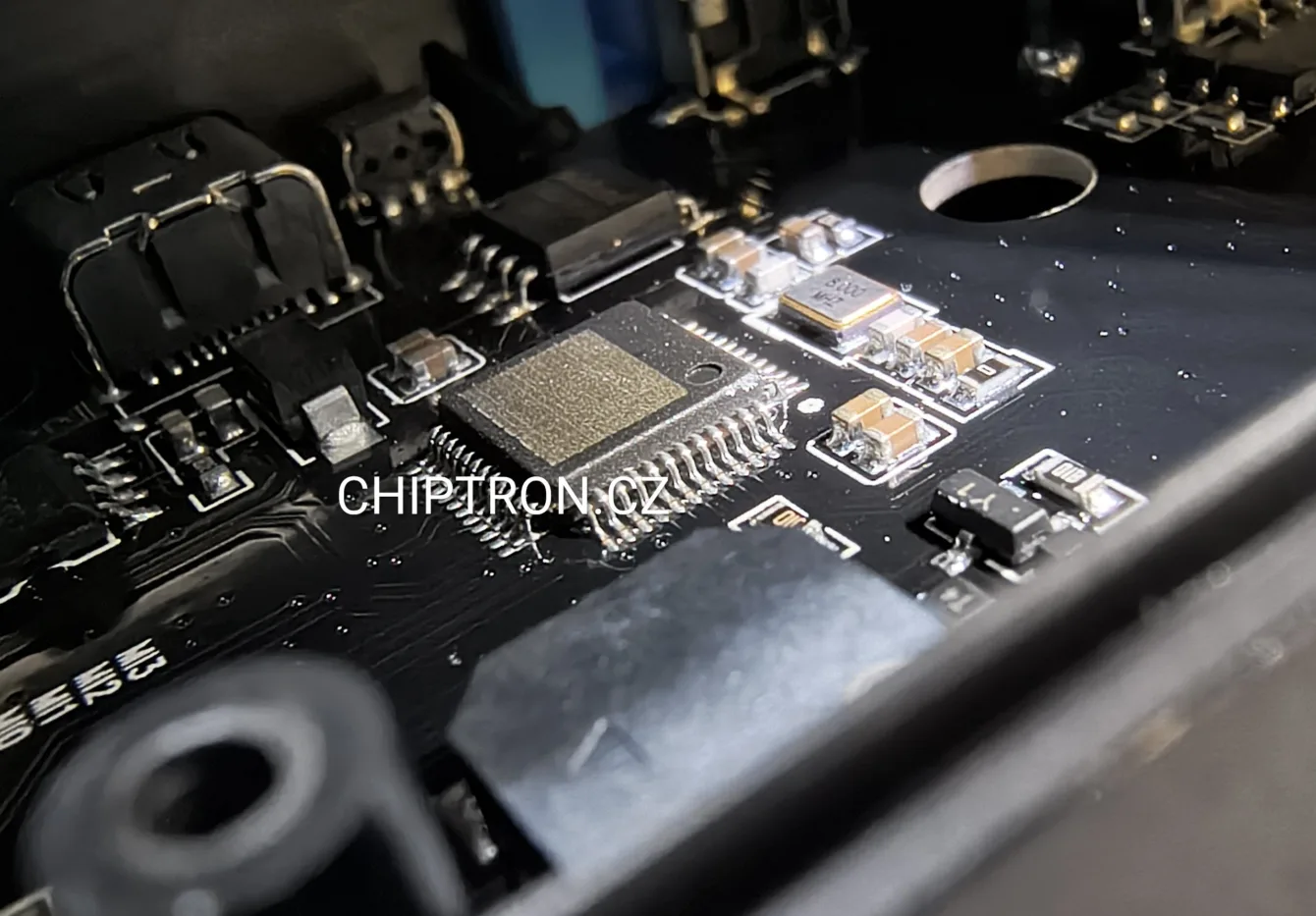

Po demontáži krytu se objevil plošný spoj s několika mikrokontroléry. Velmi mě překvapilo, že názvy čipů jsou odstraněné – vyfrézované.
Zapomenout tak můžete na vlastní nebo spíše alternativní Firmware, který by pro toto zařízení mohl vzniknout.
Navíc to může být známka i toho, že se i čínské firmy bojí kopírování vlastních výrobků.
Poznámka: Na facebooku jsem byl poučen…
Dle diskutujícího „takto přesné frézování by bylo výrobně (a tedy i cenově) velmi neefektivní. V praxi jde často buď o plochu určenou pro UV popis/úpravu, nebo typicky o tzv. mold mark (stopu po formě). V tomto případě to vypadá právě na mold mark.“.
Tak bych chtěl napsat, že „mold mark“ to není a frézování/laserování tam vidím.
Tento produkt značky FNIRSI není jediný, který jsem zkoušel. Podívejte se na tento shrnující článek.
Závěrem
Měl bych tedy zhodnotit samotný multimetr. Za mě je to zajímavá volba pro bastlíře, kteří potřebují měřit desítky Amper v AC či DC.
Zároveň ocení i možnost měření napětí, kapacity nebo diod či frekvence. Vhod jistě přijde i svítilna.
Mile mě překvapila i detekce živých kabelů, pod omítkou jsem opravdu našel ten kabel, který jsem před 3 lety navrtal a shodil si tak chránič.
P.S. dostal se mi do rukou model s tlačítkem „SAVE/MUNE“ :-(((
Datasheet https://cdn.shopify.com/s/files/1/0694/8310/2426/files/DMC-100_User_Guide.pdf?v=1733363686
Stránka produktu https://www.fnirsi.com/products/dmc-100?_pos=1&_sid=4abea4883&_ss=r
Cena DMC-100 je 45.95 Eur + poštovné.
Za zapůjčení FNIRSI DMC-100 děkuji pajenicko.cz. Review není placená spolupráce!
Cena DMC-100 je 995 Kč + poštovné.
