DPS pomocí nažehlovací metody

Nejprve si řekneme co to vlastně nažehlovací metoda je.Takže je to jeden z druhů výroby plošných spojů.

Co budeme potřebovat:

1.) Laserovou tiskárnu (moje HP LaserJet P1005)

2.) Folie do inkoustových tiskáren

3.) Kuprexit

4.) Aceton (nebo líh,technický benzín…)

5.) Brusný papír,co nejjemější (já používám 800)

6.) Žehličku

7.) Nůžky,izolepu

Takže nejprve si vybereme patřičné schéma (plošný spoj),které chceme vyrobit.!!!Pozor : Vytiskneme si plošný spoj ze stran součástek a touto stranou se také bude nažehlovat!!!

Uřízneme kuprexit na patřičnou velikost.Vytiskneme na laserové tiskárně plošný spoj(POZOR: tiskárna musí podporovat tisk na folie),ze stran součástek(musí tam být čistě jenom spoje,pokud takovou schému nemáte,použíjte

opačnou stranu a tu si v grafickém editoru otočte -vodorovně), na folii(na tu hrubší stranu).Kuprexit důkladně očistěte od mastnot a pokud je měď velmi zanešená použíjte i brusný papír.

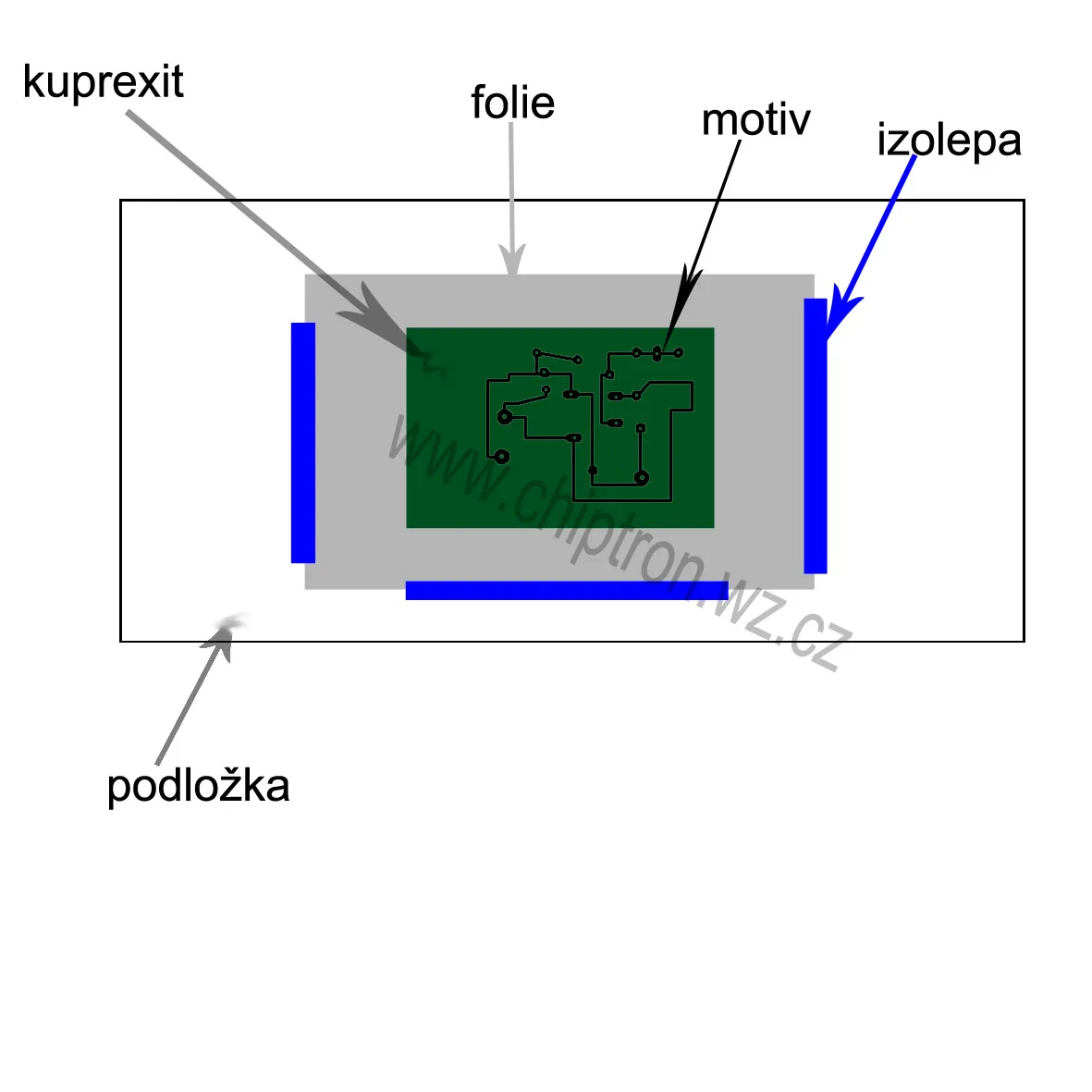

Přilepíme folii (tisknutou stranou) na kuprexit a přilepíme například izolepou na podložku,viz obrázek.Poté přichází na řadu žehlička.Tu si nastavíme na 2 a kousek tečky.Poté už musíte praxí zjistit,

jak dlouho nažehlení trvá.U mě je to zhruba 4 minuty,první minutu nechám pouze položenou žehličku na kterou zatlačím a poté s ním pomalu kroužím po célém kuprexitu.Můžete nažehlovat přes papír nebo také ne.Já to dělám bez něj,vidím

potom jestli se kuprexit pohnul nebo ne a nenažehloval jsem křivě.Kupodivu se izolepa nepálí pod žehličkou.Jako podložku můžeme použít nějakou látku, utěrku atp. Něco, co vyrovná nerovnosti.

Motiv se z folie krásně přenese na kuprexit.Poté, co skončíte nažehlování, vemte podložku i s přilepenou folii a umístěte jí pod tekoucí vodou (nebo do nádoby s vodou) ,tím docílíte kvalitnějšího odlepení.Poté se DPS vyleptá,já leptám v zahřátém FeCl3,roztok chloridu železitého.Poté toner brusným papírem obruště

až se dostanete na čistou měď.Poté co nejdříve natřete DPS roztokem kalafuny v lihu (například) nebo jiným konzervačním prostředkem.

Doporučuji se také podívat sem, mám s tím velmi dobré zkušenosti.

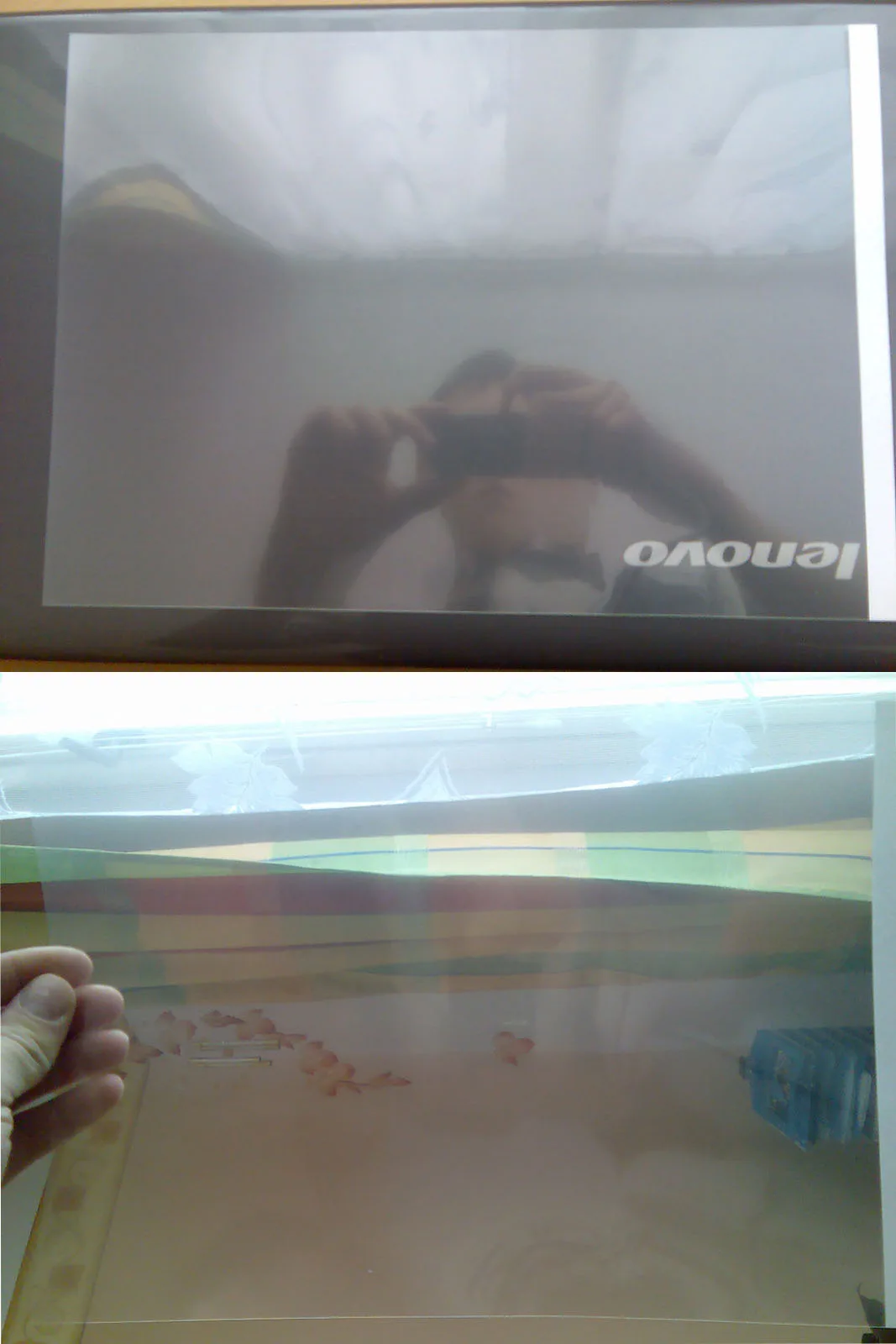

takto vypadá folie,na kterou tisknu

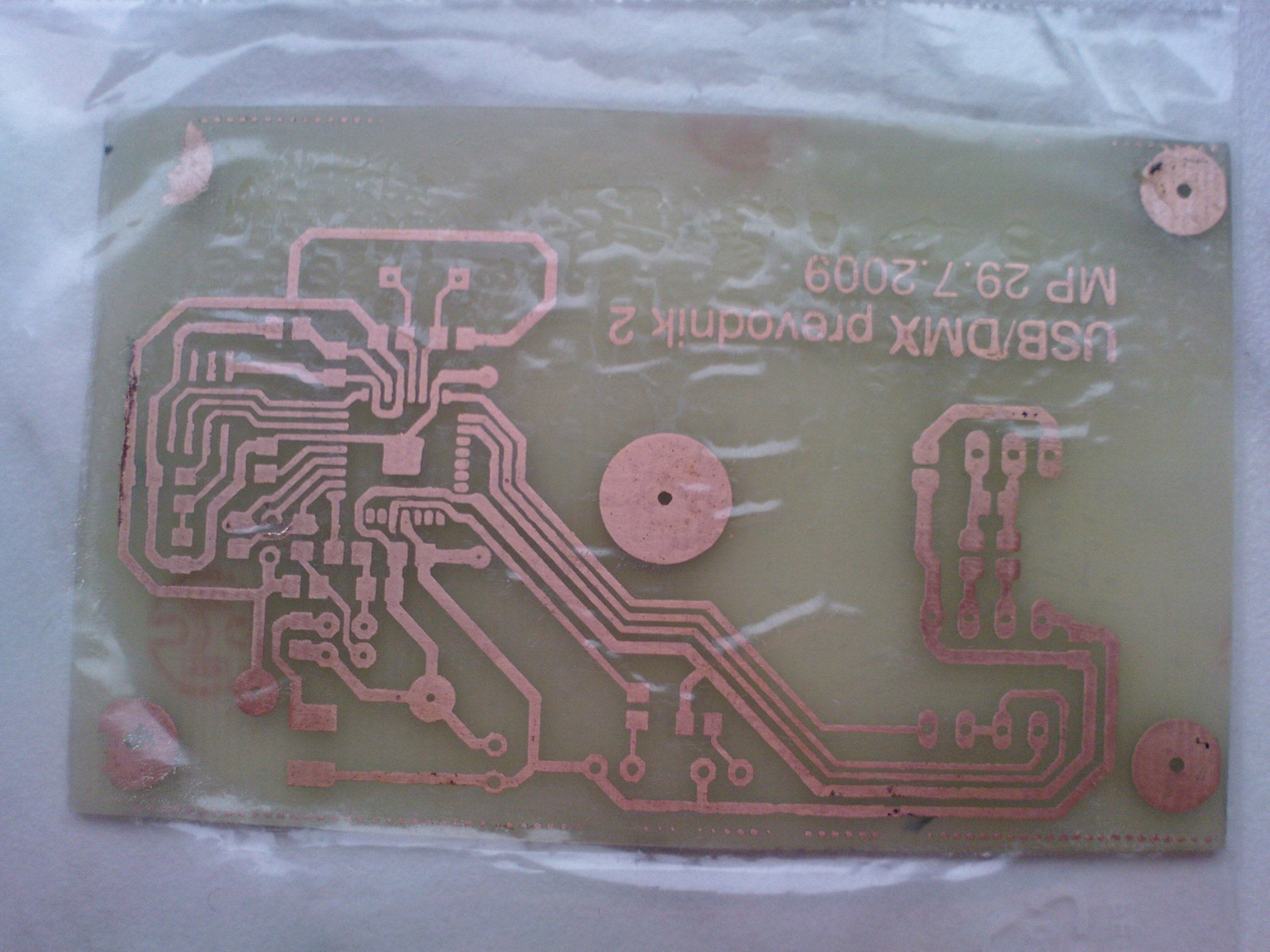

I toto lze dokázat s nažehlovací metodou,přičemž toto byl můj první pokus „na ostro“ a ještě k tomu s SMD…
