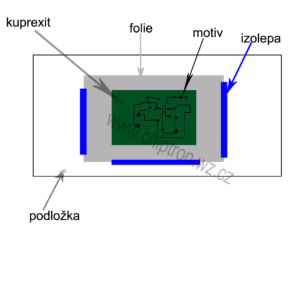

Nažehlovací metoda: SMD, THT, TOP, BOTTOM, jak na to?

Taky se Vám nejednou stalo při navrhování desky, nedej bože až po vyleptání, že máte návrh špatně? Otočené součástky. Kam patří SMD? THT součástky

(klasické vývodové) ? Na jakou stranu je mám dát? TOP? BOTTOM? Plno otázek, málo odpovědí. Zkusím je tedy objasnit. Jako program pro návrh schémat a desek

nám poslouží relativně kvalitní Eagle a modelace v Pov-ray tedy 3D modelace.

Vezmeme si jedno schéma s kterým budeme dále pracovat. Nyní názorné ukázky.

Ukázkové schéma na kterém si budeme ukazovat jednotlivé příklady.

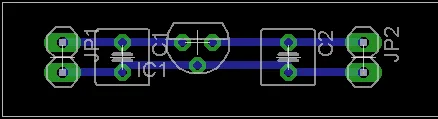

První ukázka je schéma s klasickými vývodovými součástkami (THT). Všimněte si, že značení součástek je čitelné a není otočené. Návrh tedy NESMÍME otočit.

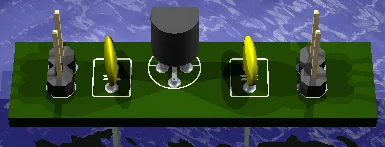

TOP strana, tedy strana součástek:

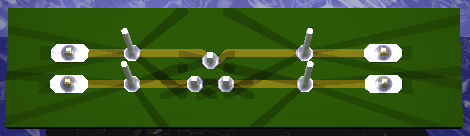

BOTTOM strana, tedy strana spojů:

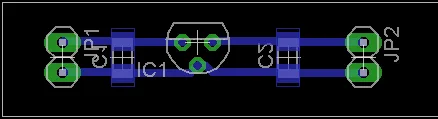

Druhý návrh je s THT stabilizátorem a SMD kondenzátory. Popis stabilizátoru je opět normálně čitelný, zatímco SMD kondenzátory nikoli. Při tisku

k nažehlovací metodě NESMÍME návrh otočit, neboť se při nažehlení přetočí sám:

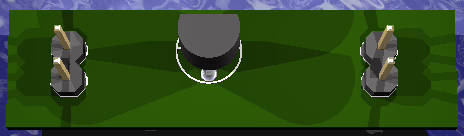

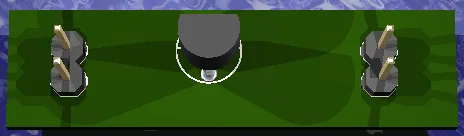

TOP strana, zde je vidět pouze konektory a stabilizátor:

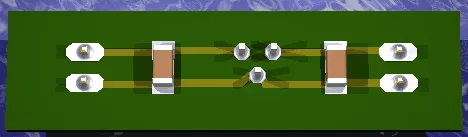

BOTTOM strana, zde jsou cesty a SMD kondenzátory:

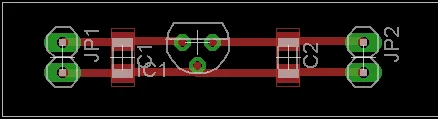

Další návrh. Stále THT stabilizátor a SMD kondenzátory. Tentokrát ale z TOP strany (strana součástek). Při tisku k nažehlovací metodě MUSÍME návrh otočit:

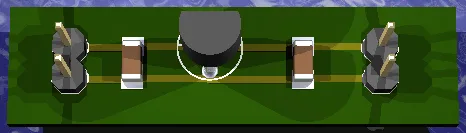

TOP strana desky:

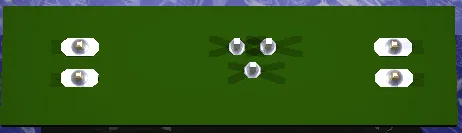

BOTTOM strana desky:

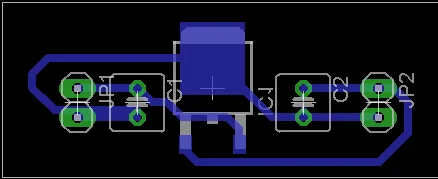

Čtvrtý návrh je podobný. Jenom tentokrát je stabilizátor v SMD a kondenzátory v THT. Návrh opět NESMÍME otočit. Popisek stabilizátoru je „nečitelný/otočený“:

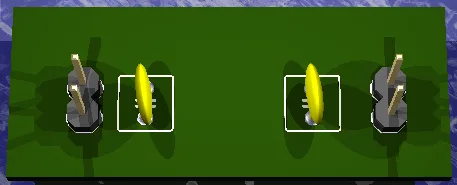

TOP strana desky. Jsou vidět pouze konektory a kondenzátory:

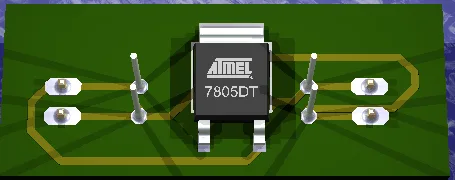

BOTTOM strana desky.Pouze SMD stabilizátor:

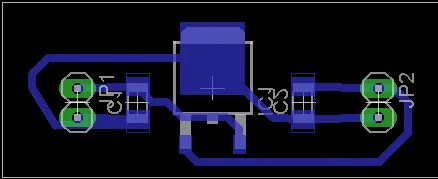

Pátý návrh. Kromě konektoru jsou součástky v SMD a BOTTOM straně. Návrh NESMÍME otočit:

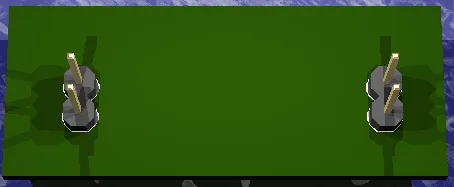

TOP strana desky. Pouze konektory:

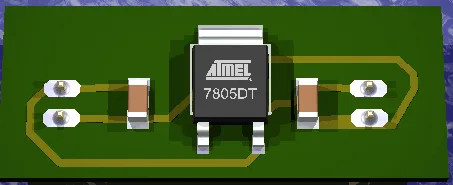

BOTTOM stran desky. SMD součástky:

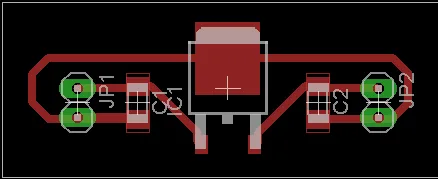

Poslední, šestý, návrh. Vše je z TOP desky. Návrh tedy MUSÍME otočit:

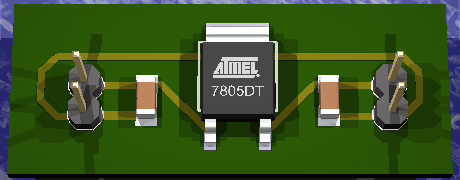

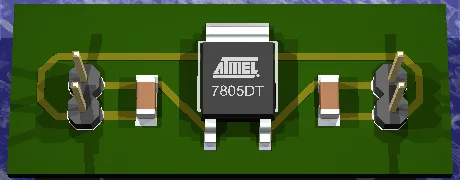

TOP strana desky. Zde jsou všechny součástky:

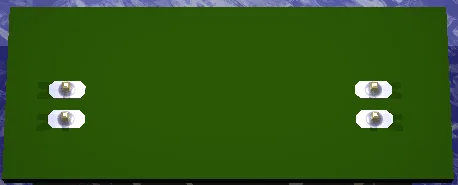

BOTTOM strana desky:

V podstatě se dá říci, pokud jsou spoje MODRÉ (BOTTOM), pak NESMÍME otočit, pokud ČERVENÉ (TOP), pak MUSÍME otočit. Toto ovšem platí pro NAŽEHLOVACÍ METODU!

Samozřejmě Vám může napadnout, pokud navrhujete smd (do top) tak abyste nemuseli externě otáčet návrh, můžete přetočit SMD součástky na BOTTOM stranu, ano jde to také.
