Dvojitý LCD voltmetr s ATmega8

Tento dvojitý voltmetr je zbastlený na vývojové desce ,takže přesnost a odolnost vůči rušení šla lehce stranou.

Vlastně šlo pouze o pokus. A je pro mne tak úspěšný, že udělám časem voltmetr s x vstupy.Toto zapojení postrádá jakékoli ochrany proti přepětí nebo i automatický rozsah.

Je to funkční pokus (:-D ).Ovládání LCD jsem bral z této stránky a upravil jsem si ho podle

svých představ.Zapojení není složité a pokud vlastníte tento vývojový kit bude ještě jednodušší.

Více snad není ani co dodávat.

Zapojení displeje k portům ATmega8.

A celý program je dostupný ke stažení zde.Jenom připomínám,že je programován v avr-gcc.

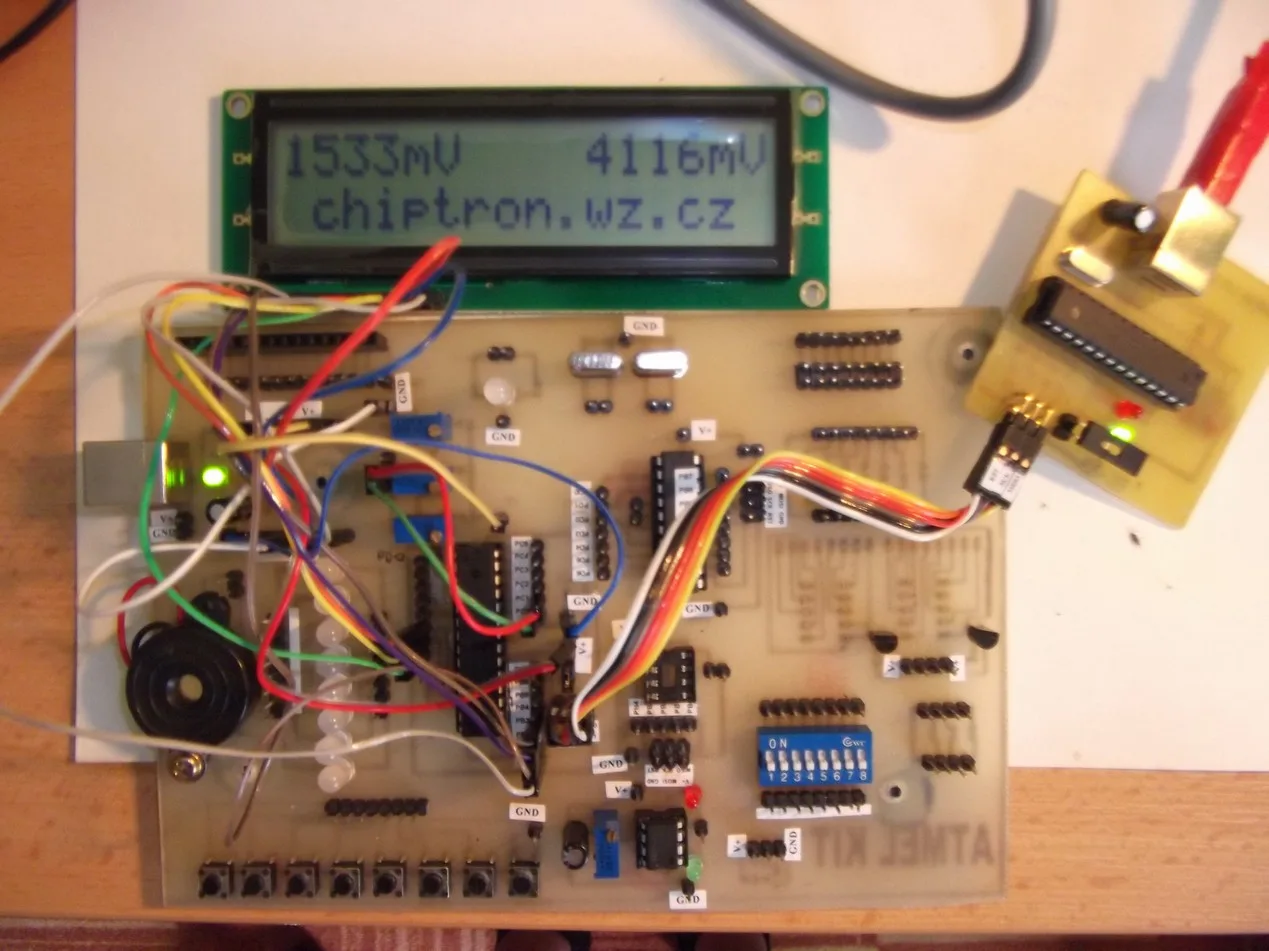

A nakonec jedna fotografie a video.
