Earpick endoscop – jak něco, co bylo určeno pro kontrolu uší a nosu, používají bastlíři na kontrolu pájení a plošných spojů. Co je uvnitř? A funguje to?

Vidíte, jak je nadšená? Vidí si do uší a … no raději už nic. Takže, koupil jsem si na aliexpress Wireless Visual Silicone Ear Spoon Safe Endoscope Earpick. Proč? Protože jsem naskočil na vlnu nákupů z alíku na základě twitterové/Xové bastlířské bubliny a taky proto, že jsem chtěl vyzkoušet, jak dobře to bude fungovat pro kontrolu plošňáků a pájení.

Pár mých poznámek.

Obraz je přenášen přes Wi-Fi do aplikace v telefonu.

Aplikaci v telefonu musíte stáhnout – z pochybných stránek a povolit instalaci z neznámých zdrojů.

Kdo by to čekal, že.

Na druhou stranu, já aplikaci stáhl a zkontroloval pomocí aplikace Avast Mobile Security a ten nic nenašel.

Endoskop má kameru a kolem ní 6 bílých LED, které svítí opravdu slušně.

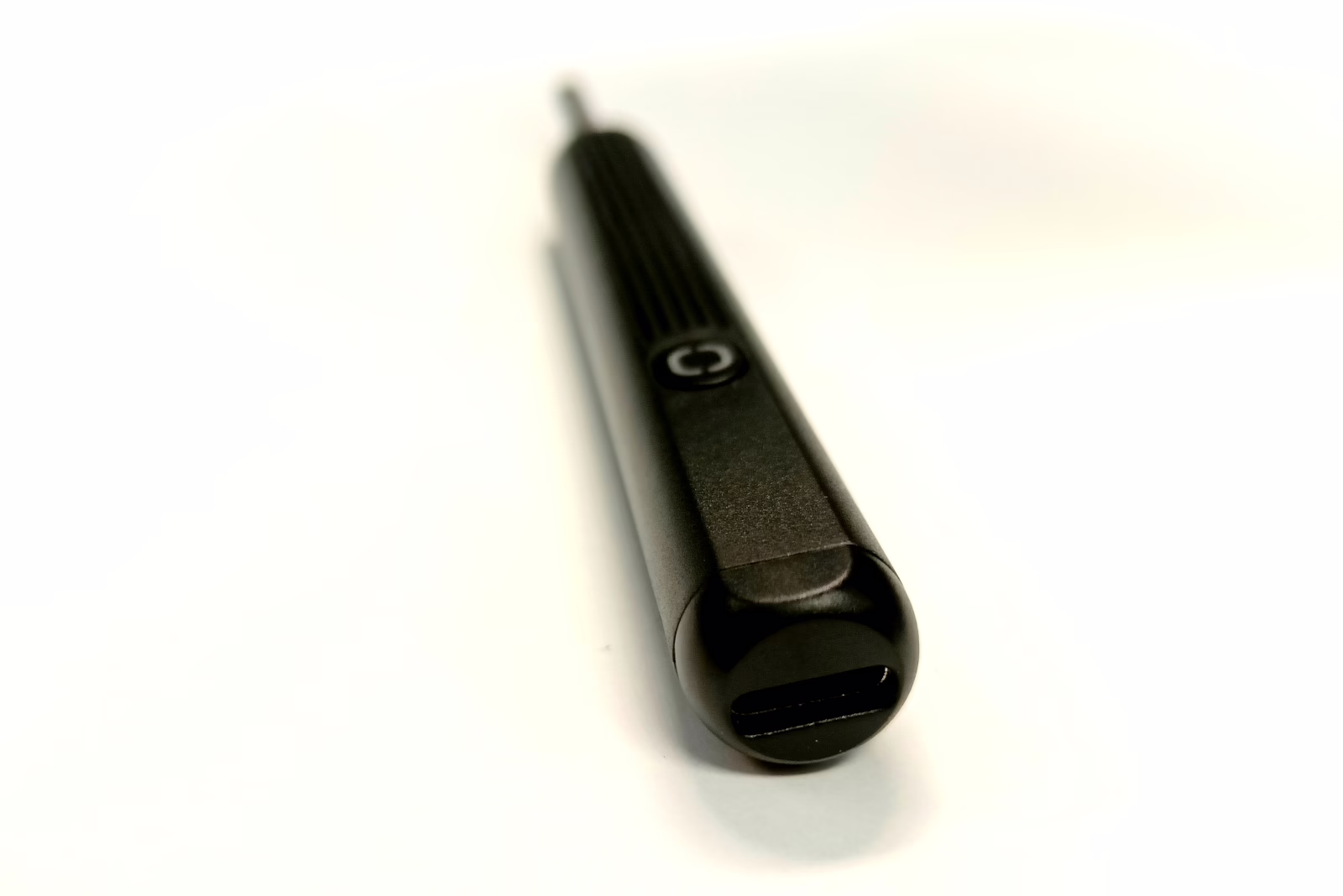

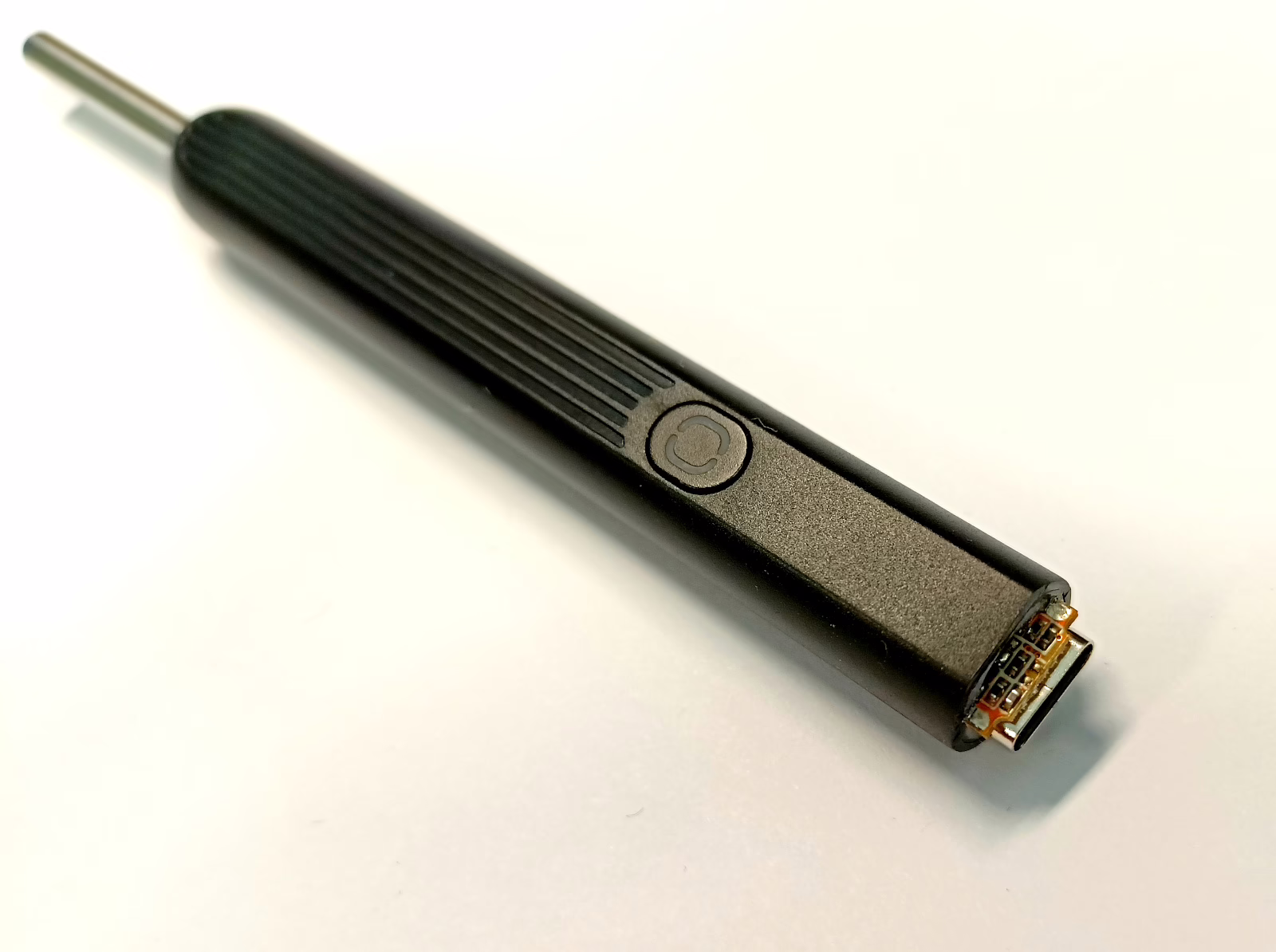

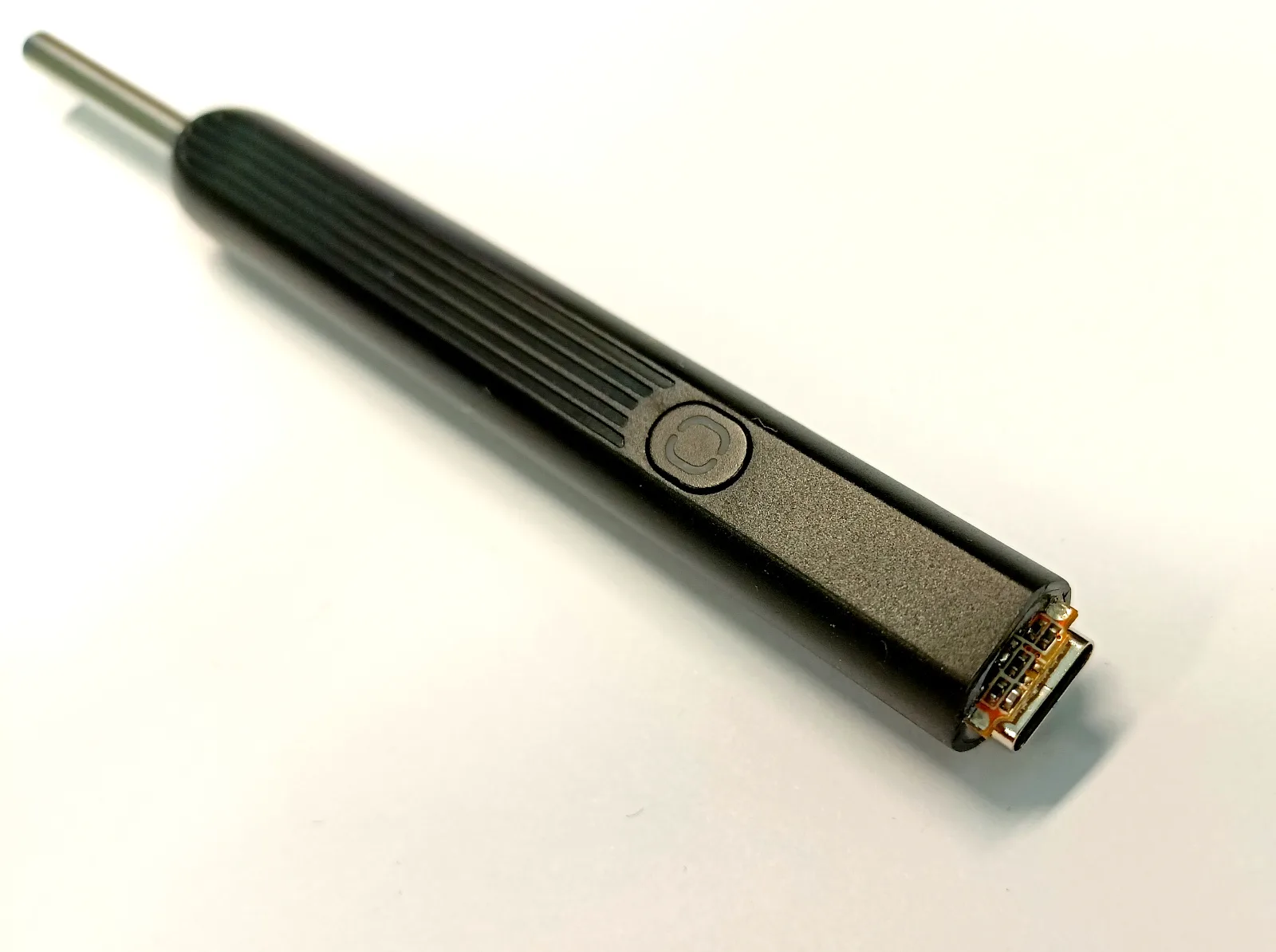

Taky má USB-C, který slouží pouze k nabíjení. Pokud nabíjíte, endoskop nefunguje!

Pro aktivaci Wi-Fi je potřeba alespoň 2 sekundy podržet tlačítko – USB-C kabel nesmí být připojen.

Pokud bliká červená LED, endoskop se nabíjí z USB-C.

Pokud bliká modře (drželi jste alespoň 2 sekundy tlačítko), endoskop čeká na připojení z telefonu.

Pro vyhledání endoskopu přijděte v telefonu do seznamu Wi-Fi sítí a a připojte se k té, která nese název HND (či podobně, dle vašeho návodu). Poté spusťte aplikaci.

Update: Pokud nechcete instalovat neznámou appku z neznámého zdroje do svého telefonu, tenhle python script vám pomůže.

Nadšenci napsali python script, který odchytává obraz a zobrazuje jej na čemkoliv, na čem běží python script.

Postup je naprosto triviální:

1) Zapněte earpick

2) Připojte se k němu

3) Spusťte script z https://github.com/haxko/NE3-Scope

4) Hotovo. Navíc má script několik základních nastavení obrazu.

Na tento github projekt upozornil Gerhard J. Smolík

Jak funguje přenos dat popisuje Boosty na twitteru
https://twitter.com/boosty_/status/1693029153694515430?ref_src=twsrc%5Etfw

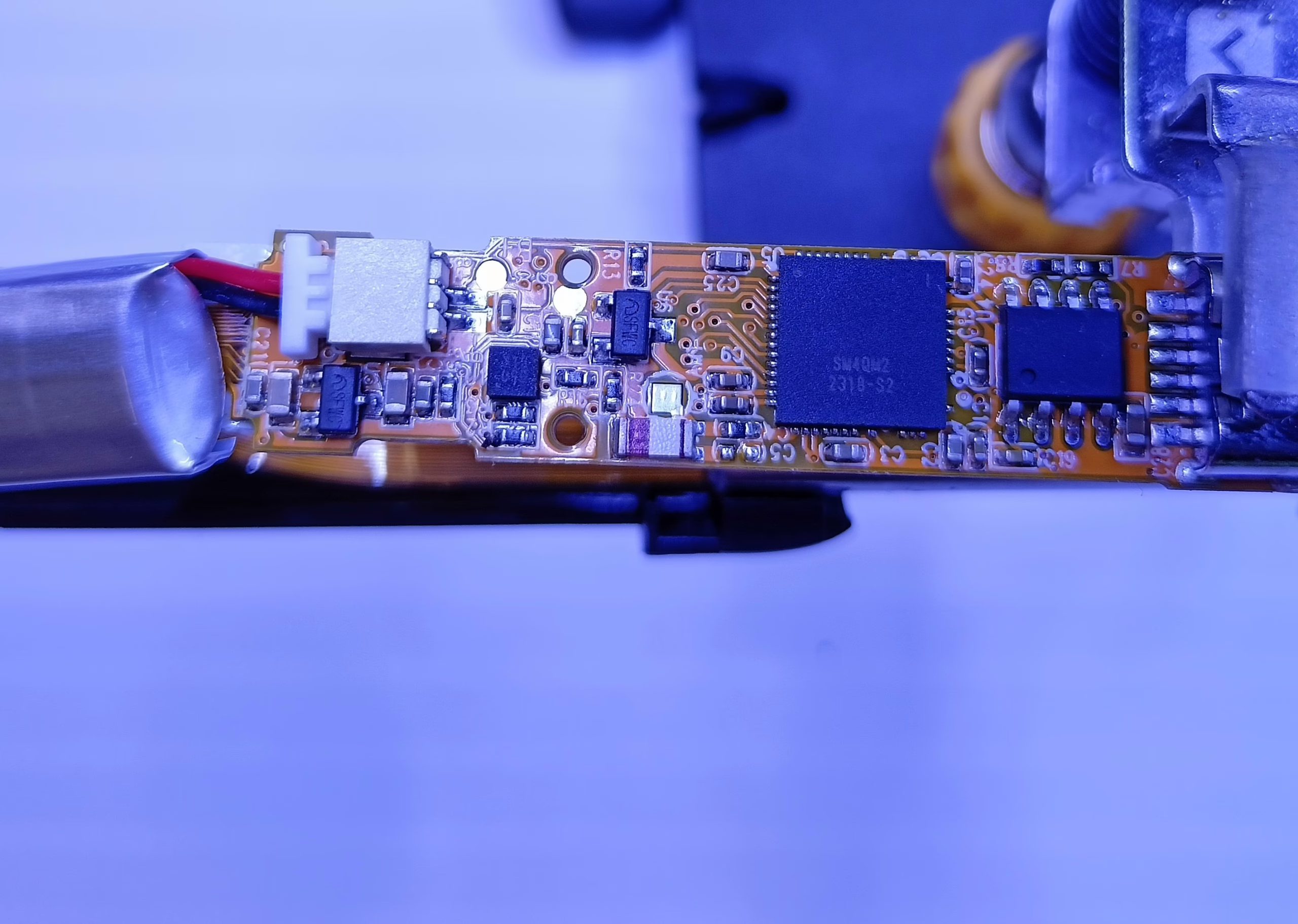

Ten našel, že použitý Wi-Fi čip je z firmy bouffalolab.

Endoskop zaostřuje na 15-20mm od kamery.

Cena je kolem 250 Kč plus pošta.

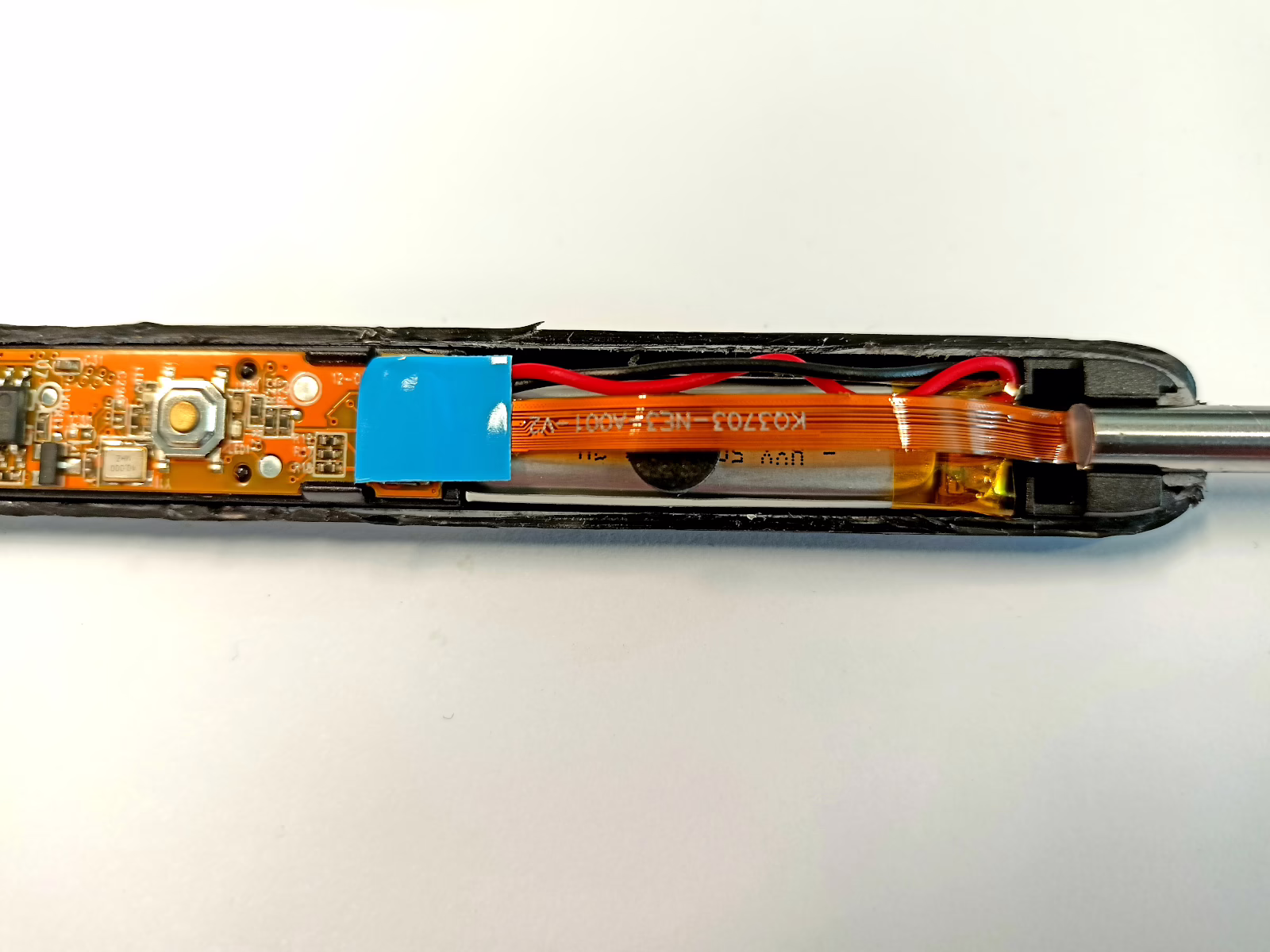

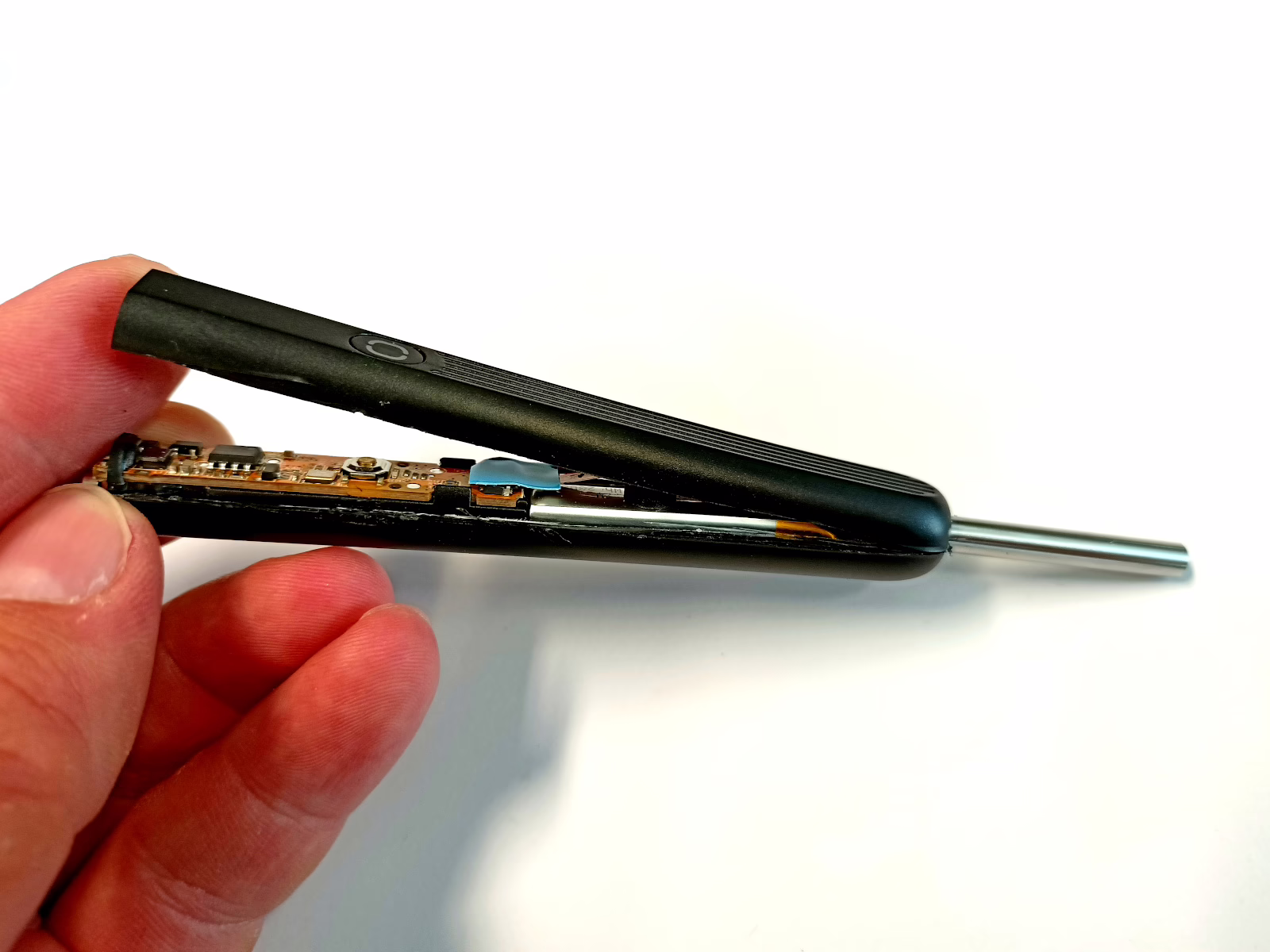

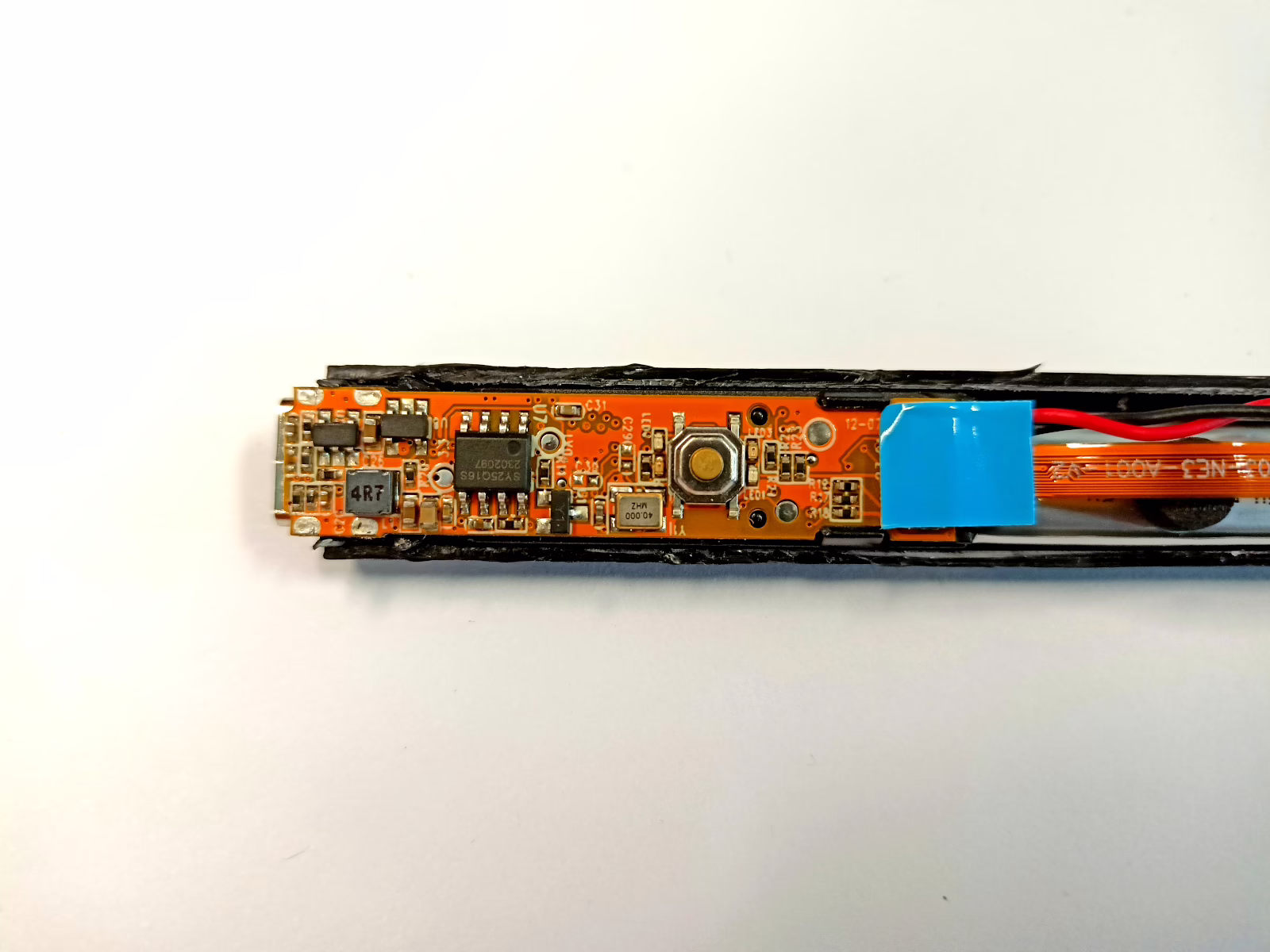

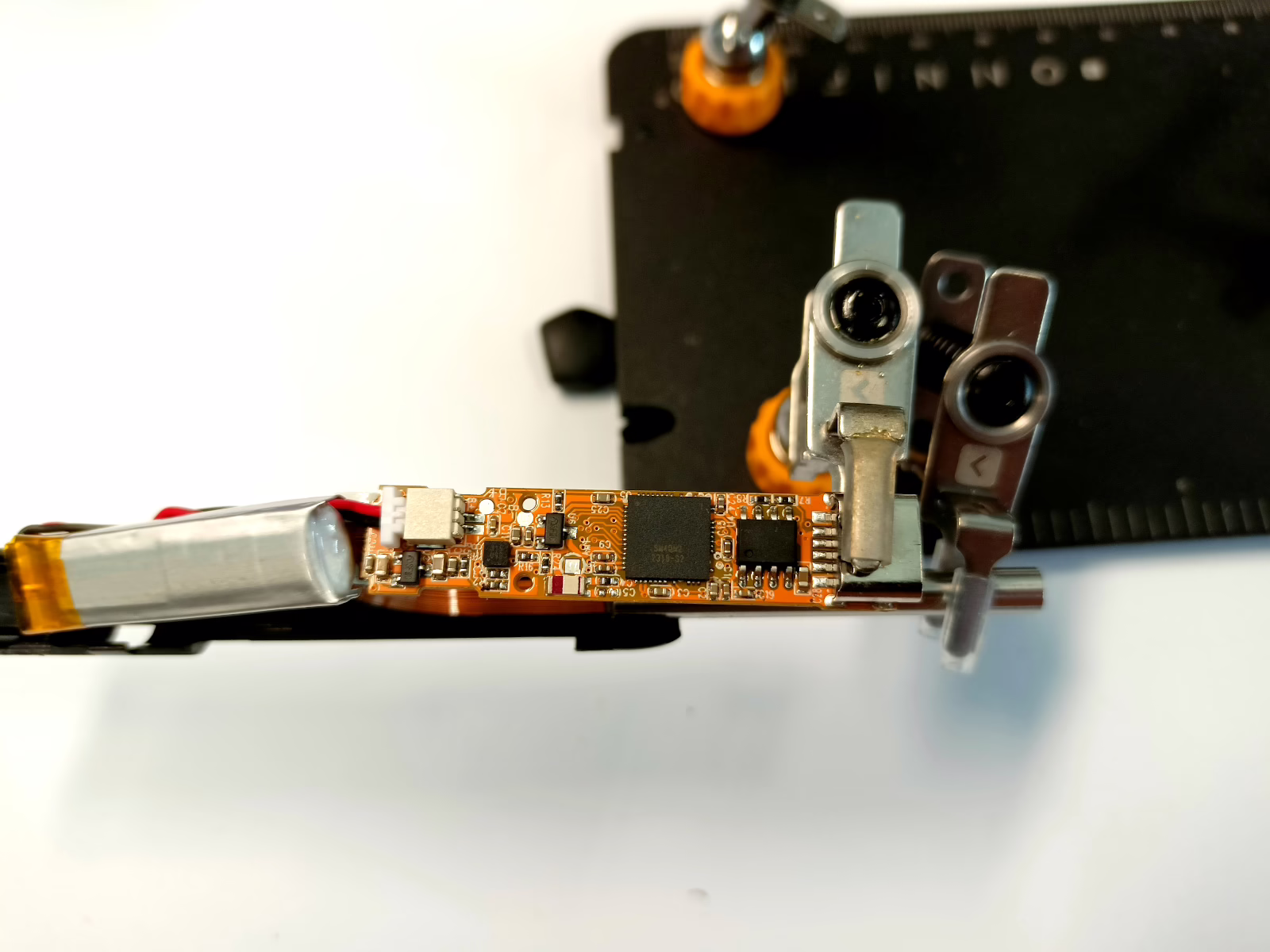

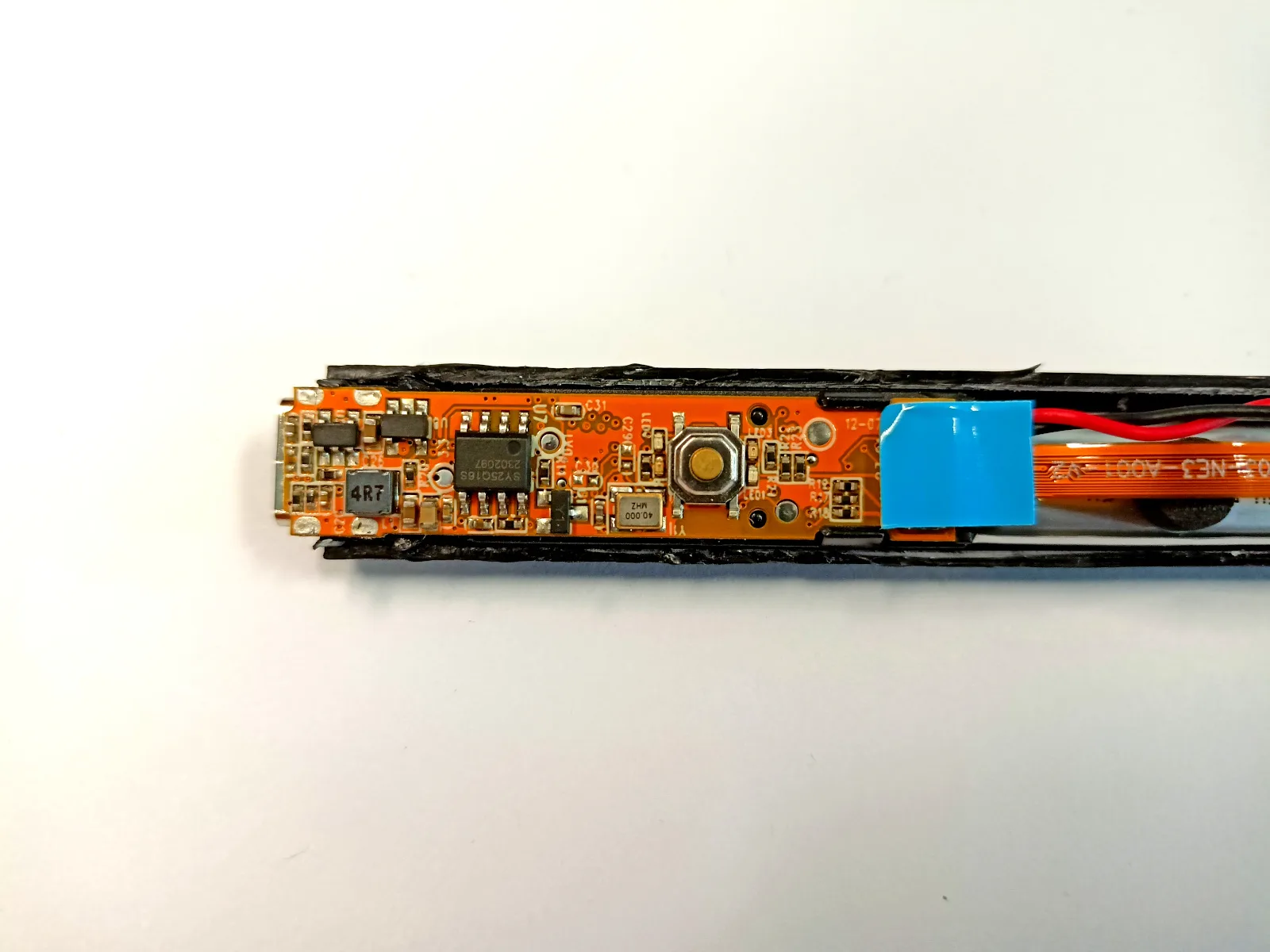

Následuje ještě několik fotografií – endoskop jsem bohužel musel destruktivně rozebrat.






A jak vypadá obraz? Překvapilo mě, že to není špatný
