EasyEDA: webový cloudový nástroj pro návrh schémat, design DPS a simulace

EasyEDA. Volně použitelný webový nástroj určený pro návrh elektronických schémat, návrh DPS a obvodovou simulaci. Celý tento nástroj běží ve webovém prohlížeči v cloudu na vzdáleném serveru. Není tedy nutné si cokoliv instalovat na počítač a odpadá nutnost přenášení projektů mezi několika počítači. EasyEDA je cloudová EDA aplikace. Stačí vám tedy pouze internetový prohlížeč, připojení k internetu a jste připraveni kreslit DPS, spouštět SPICE simulace, navrhovat DPS a také objednat DPS přímo u výrobce.

EasyEDA nabízí zdarma návrh schématu, SPICE simulate a návrh DPS.

Kompletní seznam vlastností a vychytávek EasyEDA najdete na této webstránce https://easyeda.com/Doc/Tutorial/introduction.htm#Introduction-to-EasyEDA.

Níže shrnu několik poznatků s EasyEDA.

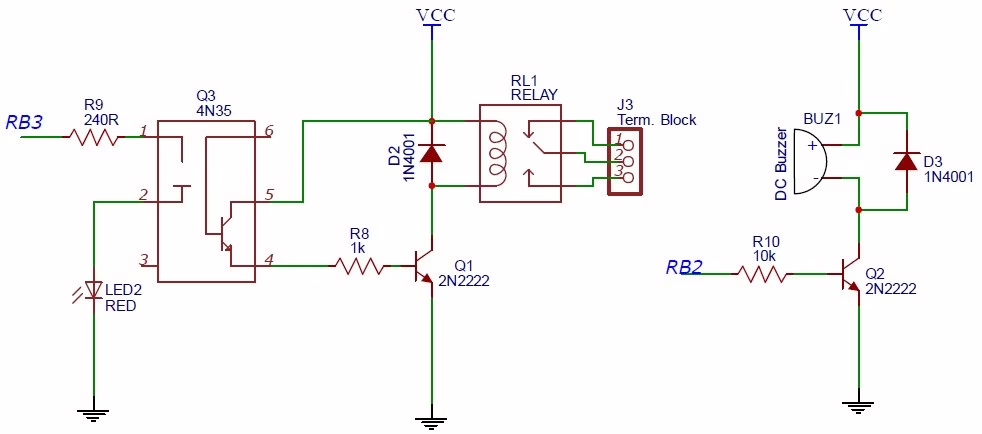

• Schéma: Moje zkušenosti s kreslením schémat v EasyEDA jsou velmi příjemné, rychlé a ovládání je velmi intuitivní. Navržené shéma vypadá velmi dobře a může být uloženo jako PDF, obrázek nebo v SVG formátu (Scalable Vector Graphics). Na obrázku níže vidíte jednoduché schéma.

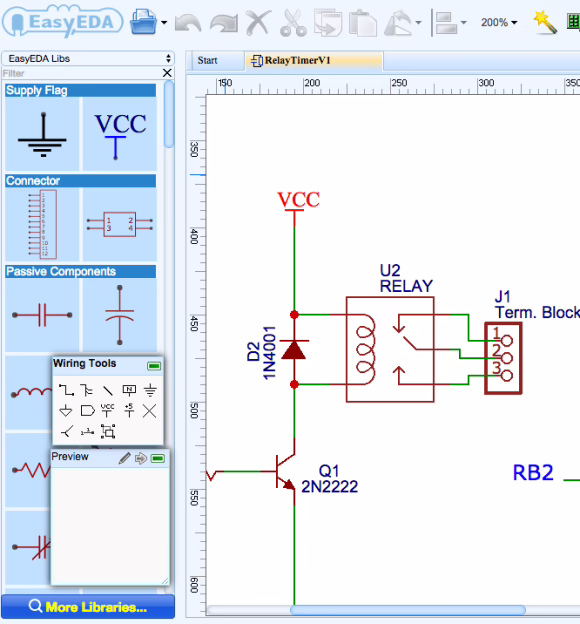

Schéma v EasyEDA

• Hledání součástek: Tato vlastnost EasyEDA je opravdu povedená. Kromě standardních knihoven (v levé části obrazovky) je k dispozici i vyhledávač dalších součástek (kliknutím na odkaz More Libraries).

Můžete vyhledávat pomocí jména součástky, k dispozici je v databázi vice než 100000+ dalších součástek dostupných z open-source knihoven KiCAD a Eagle. To znamená, že máte k dispozici tisíce součástek třeba z Sparkfun, Seeeds, Adafruits, a spoustu dalších, skrze platformu EasyEDA. Tohle opravdu považuji za vynikající myšlenku. Ovšem pokud tu svou, vyvolenou, součástku nenajdete, můžete si jí velmi snadno vytvořit. EasyEDA tutorial https://easyeda.com/Doc/Tutorial/ .

EasyEDA nabízí přístup k tisícům součástek z open-source KiCAD a Eagle knihoven

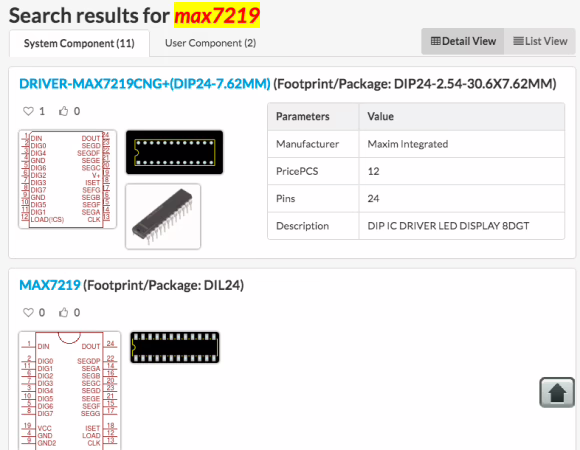

Hledání součástek od třetích stran.

• Přístup k veřejným projektům: EasyEDA nabízí jednoduchý přístup k veřejným open-source projektům, které jsou individuálně zveřejněny, třeba na Seeedstudio. Soubory projektu mohou být jednoduše otevřeny online skrze jeden klik a upraveny podle potřeby.

Jednoduchý přístup k souborům open-source projektů.

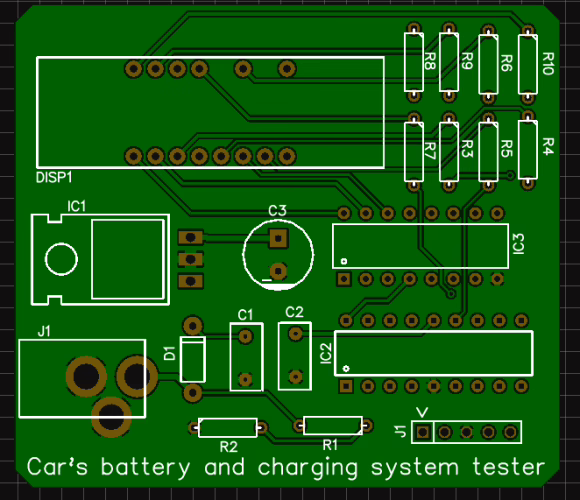

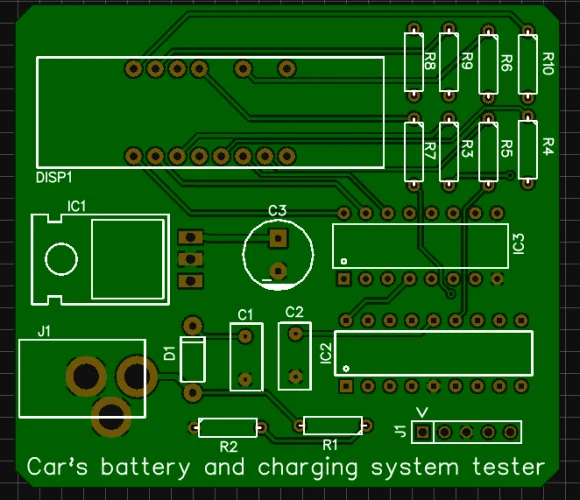

• Zobrazení: Chcete-li vidět, jak bude vaše deska vypadat, můžete využít nástroj v EasyEDA na jeho zobrazení. Můžete si samozřejmě vybrat jakou barvu bude mít jaká vrstva.

• Objdednávka DPS: Pokud je váš projekt hotový, můžete si desky objednat přímo z EasyEDA. To je velmi praktické pro začátečníky, kteří si navrhnou nějaký svůj projekt a co nejdříve a jednodušše (neví jaké soubory atp.) poslat nějakému výrobci DPS. Pokud si ale desky objednat nechcete, prostě si potřebné Gerber soubory stáhnete. Já si navrhl a objednal DPS pro můj projekt – dohledový nabíjecí systém autobaterie. Jak můžete vidět, vyrobené desky jsou povedené.

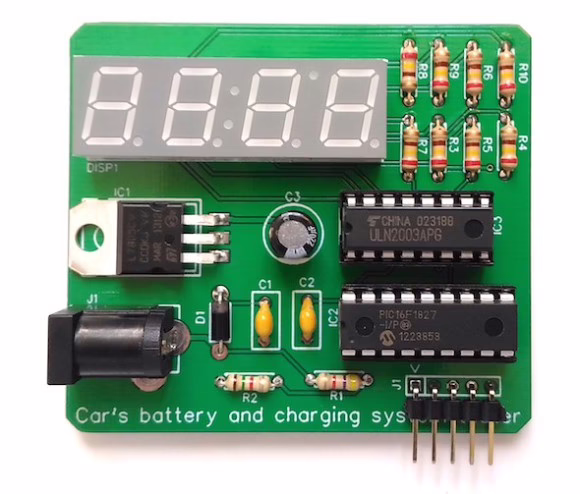

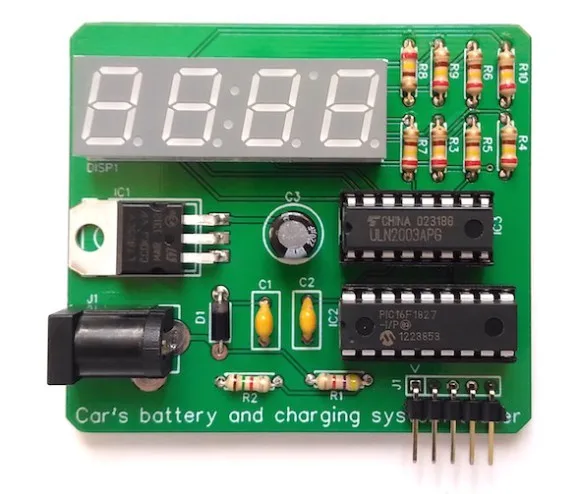

Zapájená deska.

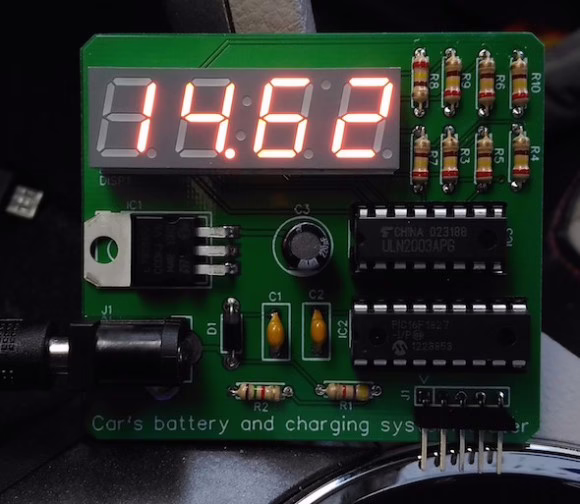

Zobrazení napětí baterie při nastartovaném automobilu.

• Krása EasyEDA spočívá v jeho samotném řešení. Všechno vytvoříte ve webovém prostředí, projekt se uloží na vzdálených serverech. Můžete tak pracovat odkudkoliv. Celé tohle řešení mi ušetřilo mnoho času a nervů. Považuji to za velmi efektivní nástroj pro začátečníky, kteří si prostě chtějí něco navrhnout a rovnou nechat vyrobit bez dalších komplikací.

• Video od GreatScott o vlastnostech EasyEDA.
https://www.youtube.com/watch?v=SpKK6o4ffts
