ESP32 a dosah Wi-Fi až 1.2km? S ESP32-M1 Reach Out bez problémů

Dosáhnout stabilní komunikace na vzdálnost až 1.2 km není nic jednoduchého o to více v pásmu Wi-Fi (802.11b). Tento modul obsahující ESP32 to dokáže, je zde ale jedno velké ALE.

Tento modul nemůže být použitý v evropě. Nedovoluje to totiž norma. Legálně tak může být užíván jenom v USA, Kanadě, Brazilii viz FCC 2.4 GHz BAND RULES nebo Maximum wifi transmission power per country.

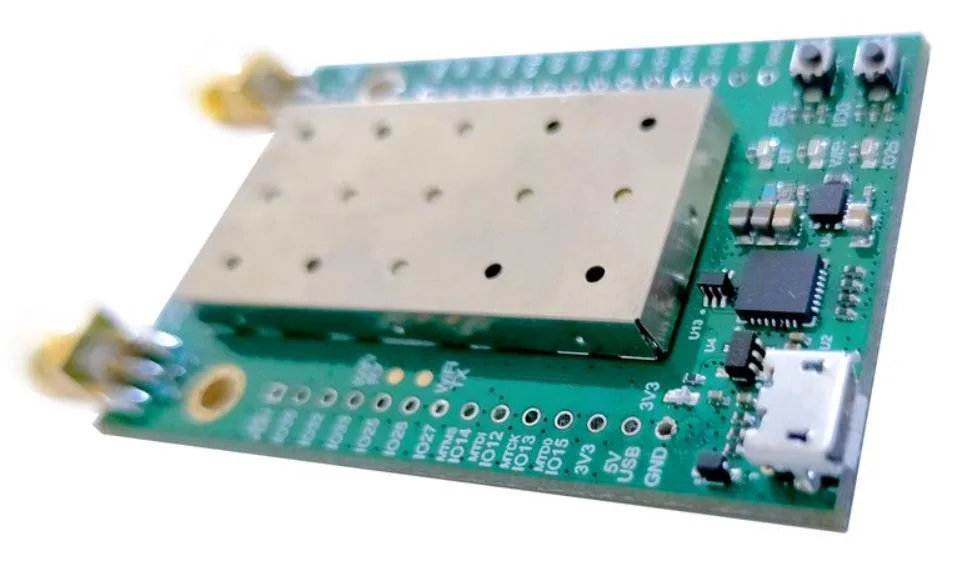

Modul s anténou a zesilovačem dokáže dosáhnout výkonu až 30 dBm (1000mW) a tak dosáhnout komunikace až 1.2 km (802.11b) ve volném prostranství a ač nemůže být tento modul legálně v evropě použít, je to zajímavost, která by tu neměla zapadnout 🙂

Specifikace
MCU

– ESP32-D0WDQ6, RF System on a Chip

– MCU frequency of 240 MHz

– CP2102 USB-serial bridge (USB to UART converter)

– 32 Mbit flash
Radio Communication

– Wi-Fi 802.11 b/g/n

– Bluetooth 4.2 Classic and Bluetooth Low Energy (BLE)

– QPF4219 PA and LNA Wi-Fi front-end from Qorvo – 33 dB PA gain and 14 dB LNA gain

– Wi-Fi transmit output power: 27 dBm (half-watt) typical and max 30 dBm (1 watt), conducted

– Configurable Wi-Fi transmit power

– Wi-Fi front-end bypass mode, in which the Wi-Fi front-end is off, and only the ESP32 is used to transmit and receive – similar to Node MCU-32S.

– Wi-Fi receiver sensitivity: -103 dBm for 802.11b, 11 Mbps, conducted

– Separate external antenna ports for Wi-Fi and Bluetooth
Interface and Peripherals

– UART, I²C, I²S, SPI

– 12-bit ADC

– PWM

– 15 accessible GPIOs

– 2 accessible input only IO
Input Power

– USB +5 V, ~> 750 mA when using high power Wi-Fi front-end operation

– USB +5 V, ~< 300 mA using normal Wi-Fi, BT, and general operation
Output Power

– +3.3 V

– +4.85 V

– USB voltage
Dimensions

– 40 mm (W) x 60 mm (L) x 1 mm (T)

– 22 mm (W) x 22 mm (L) heat sink placement area x2

Modul se zatím nedá koupit, ale kdybyste ho koupit chtěli a samozřejmě nepoužívali, tak bude dostupný na crowdsupply.com.

Stránka projektu: https://www.crowdsupply.com/bison-science/esp32-m1-reach-out
