K rodině mikrokontroléru STM32F7 (STM32F746 a STM32F769) se připojuje STM32F723.
STM32F723 je založen na ARM® Cortex®-M7 32-bit RISC jádru s frekvencí jádra až 216 MHz. Mikrokontrolér obsahuje 512 kB FLASH paměti a 256 kB SRAM.
Clock, reset and supply management
– 1.7 V to 3.6 V application supply and I/Os
– POR, PDR, PVD and BOR
– Dedicated USB power
– 4-to-26 MHz crystal oscillator
– Internal 16 MHz factory-trimmed RC (1% accuracy)
– 32 kHz oscillator for RTC with calibration
– Internal 32 kHz RC with calibration
– 3×12-bit, 2.4 MSPS ADC: up to 24 channels and 7.2 MSPS in triple interleaved mode
– 2×12-bit D/A converters
Up to 21 communication interfaces
– Up to 3× I2 C interfaces (SMBus/PMBus)
– Up to 4 USARTs/4 UARTs (27 Mbit/s, ISO7816 interface, LIN, IrDA, modem control)
– Up to 5 SPIs (up to 50 Mbit/s), 3 with muxed simplex I2 Ss for audio class accuracy via internal audio PLL or external clock
– 2 x SAIs (serial audio interface)
– 1 x CAN (2.0B active)
– 2 x SDMMCs
O mikrokontroléru http://www.st.com/content/st_com/en/products/microcontrollers/stm32-32-bit-arm-cortex-mcus/stm32f7-series/stm32f7x3/stm32f723ic.html
A teď ke zmíněnému discovery boardu.
Detailní popis vidíte na obrázku níže.
Novinkou je STMod+ konektor.
Je to rozšiřující konektor pro připojení do nepájivého pole. Kromě toho můžete přímo připojit i populární WiFi modul ESP8266.
Schéma zapojení:
Na straně druhé naleznete PMOD konektor (peripheral module).
Jedná se konektor, ke kterému můžete připojit bezpočet modulů a rozšíření (LCD, síťových adaptérů, digitálních či analogových převodníků). Eshop s moduly naleznete na stránce http://store.digilentinc.com/pmod-modules/
Další informace naleznete na této stránce.
Všimněte si druhého obrázku zapojení pinů, uvidíte popisek STM32L496GDISCOVERY. Což znamená, že STMicroelectronics zanedlouho zveřejní i tento development board s mikrokontrolérem STM32L469
https://community.st.com/thread/34763-stmod-connector

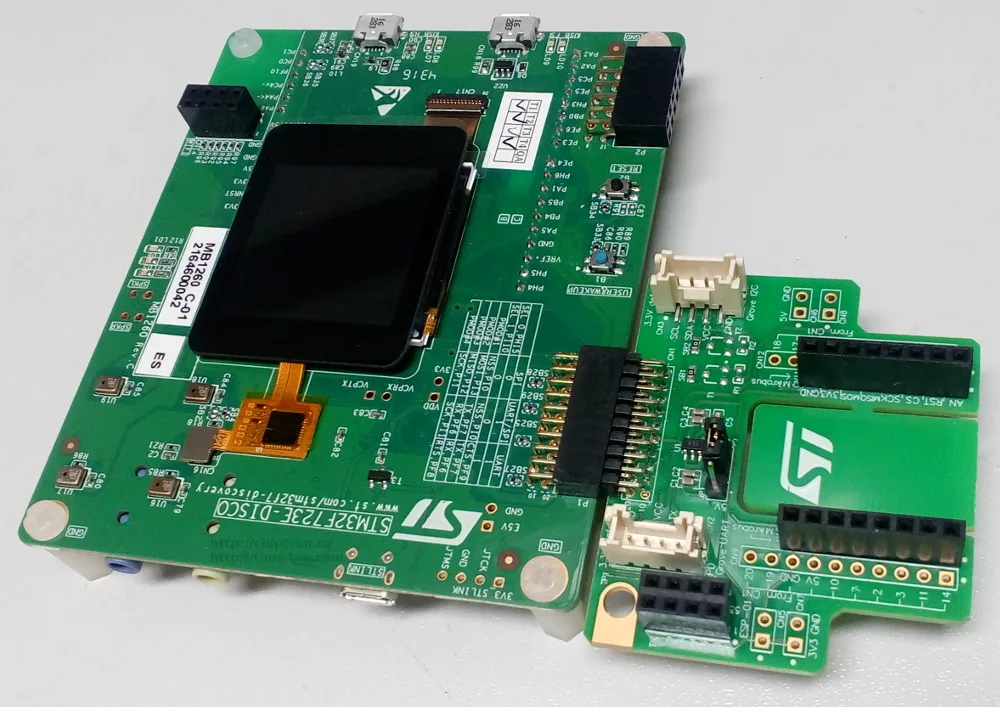

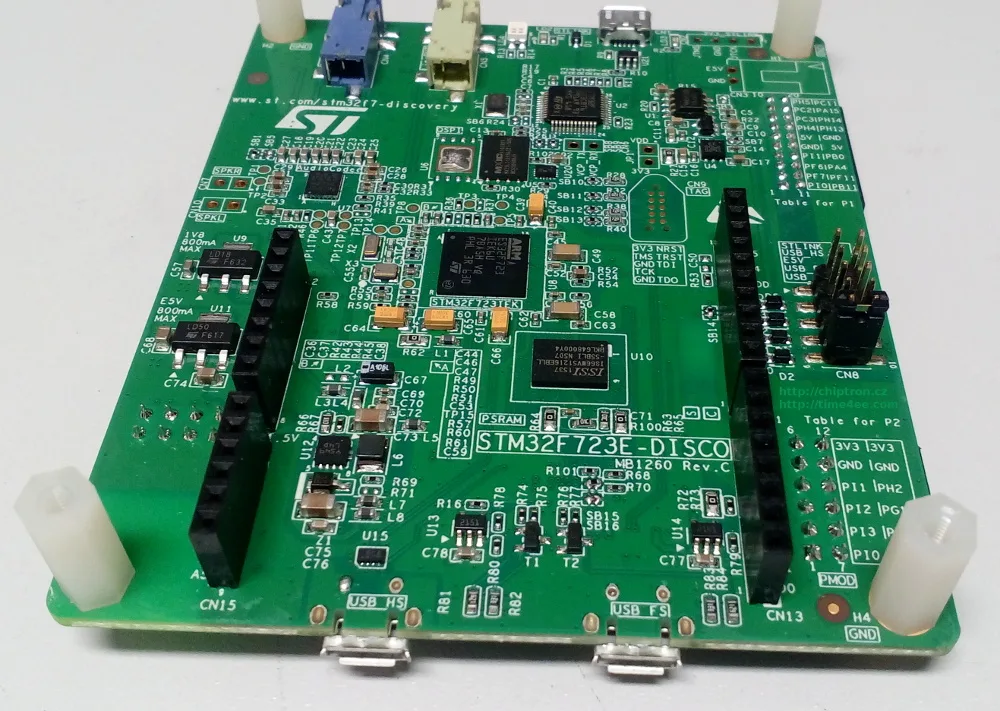

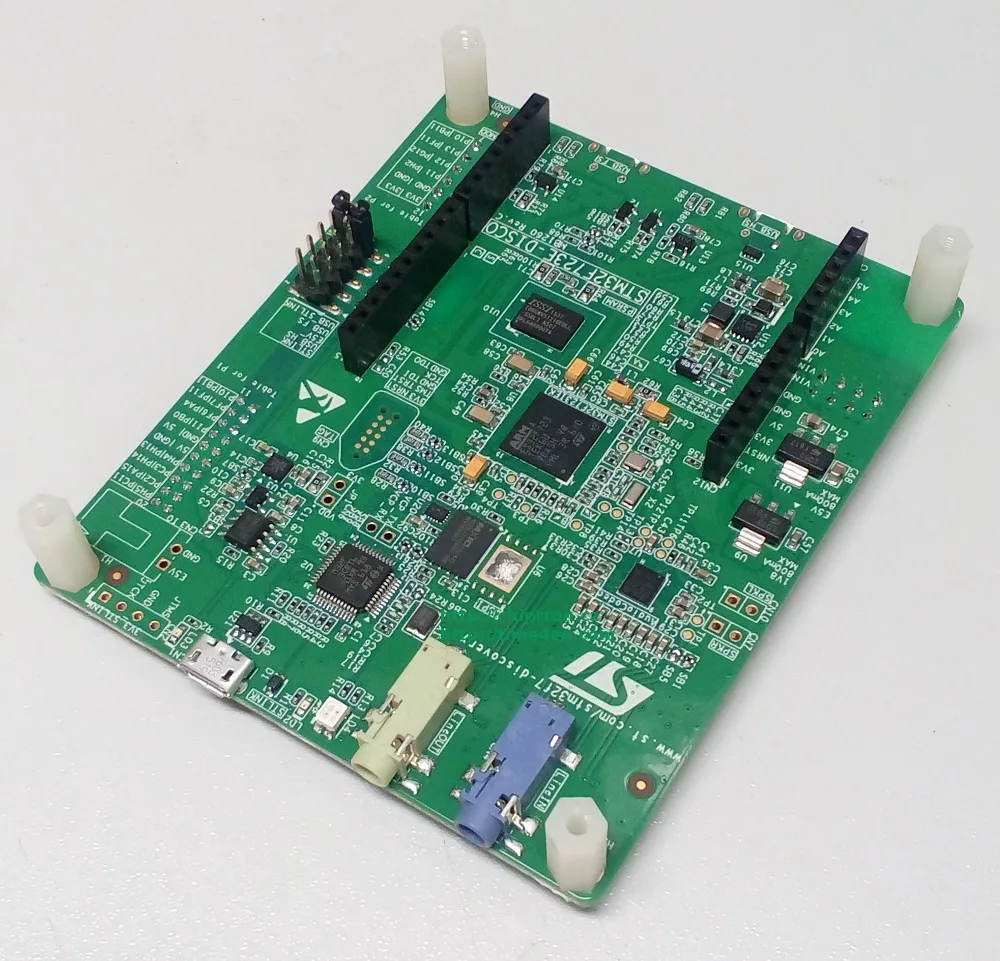

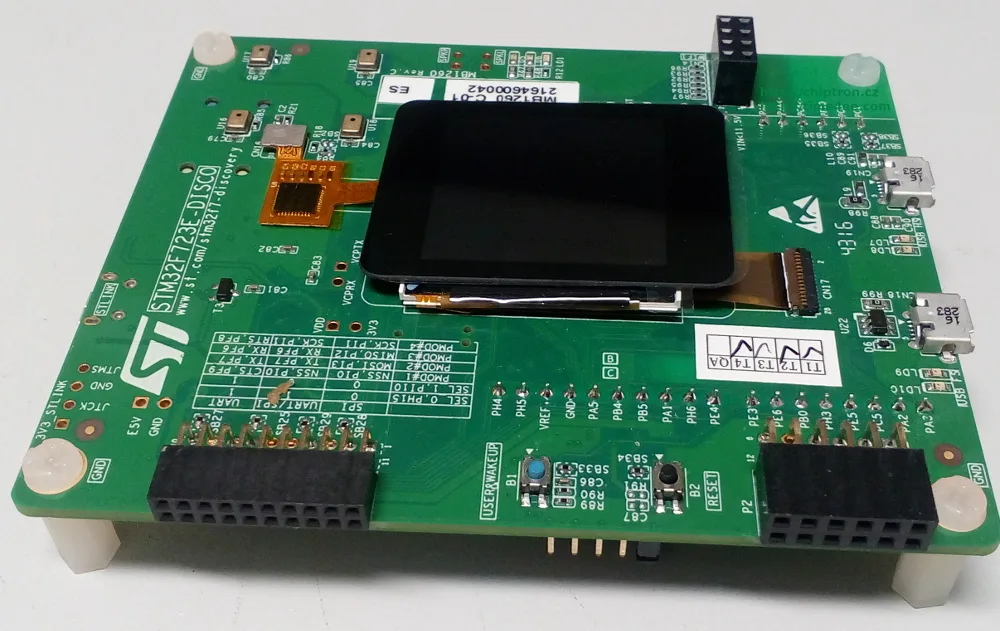

Slíbené fotografie:
