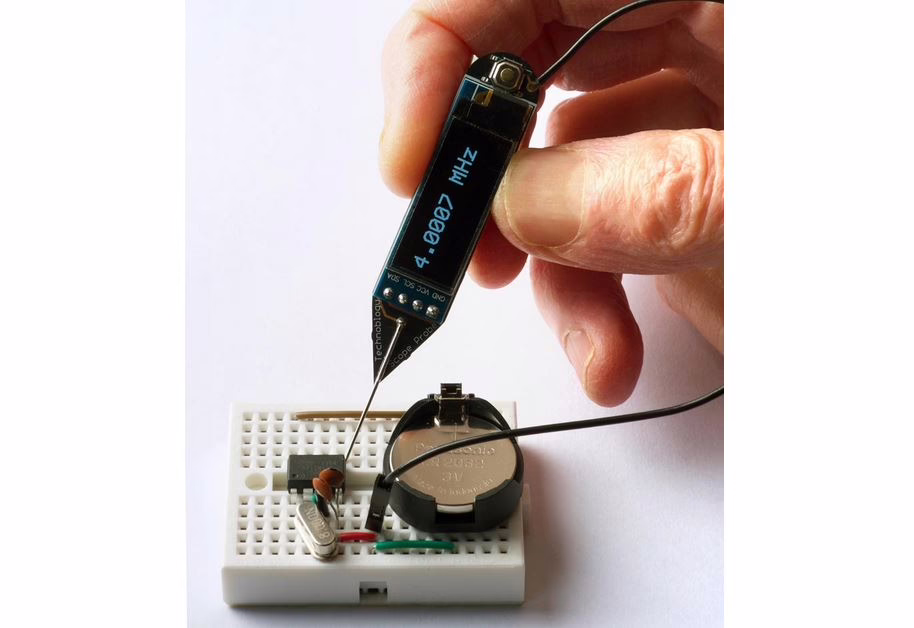

Frekvenční sonda s ATtiny84 v Arduino IDE

Sondu logických stavů všichni dobře známe a někteří jí stále ještě používají. Frekvenční sonda je ale vyšší liga takových sond. Měří totiž frekvenci i napětí.

Frekvenční sonda je založena na mikrokontroléru ATtiny84, který je podporován platformou Arduino IDE a vlastní kód je v něm napsán.

Frekvence jádra mikrokontroléru je 12 MHz a tak maximální meřená frekvence může být až 4.8 MHz. Minimální meřitelná frekvence je 1 Hz.

Přesnost je 0.3%.

Kromě měření frekvence umí sonda měřit i napětí a to od 0 do 5V s přesností 0.1%.

Rozsah si samozřejmě můžete zvětšit změnou hodnot děliče.

Údaje jsou zobrazeny na OLED s rozlišením 128x32px.

Stránku projektu najdete na http://www.technoblogy.com/show?25C4

DPS a kód na githubu https://github.com/technoblogy/frequency-probe
