Halíčkova low-power deska s ESP8266 a s čidlem SHT30

Novinky14.08.2019
Autor: Petr Šrámek

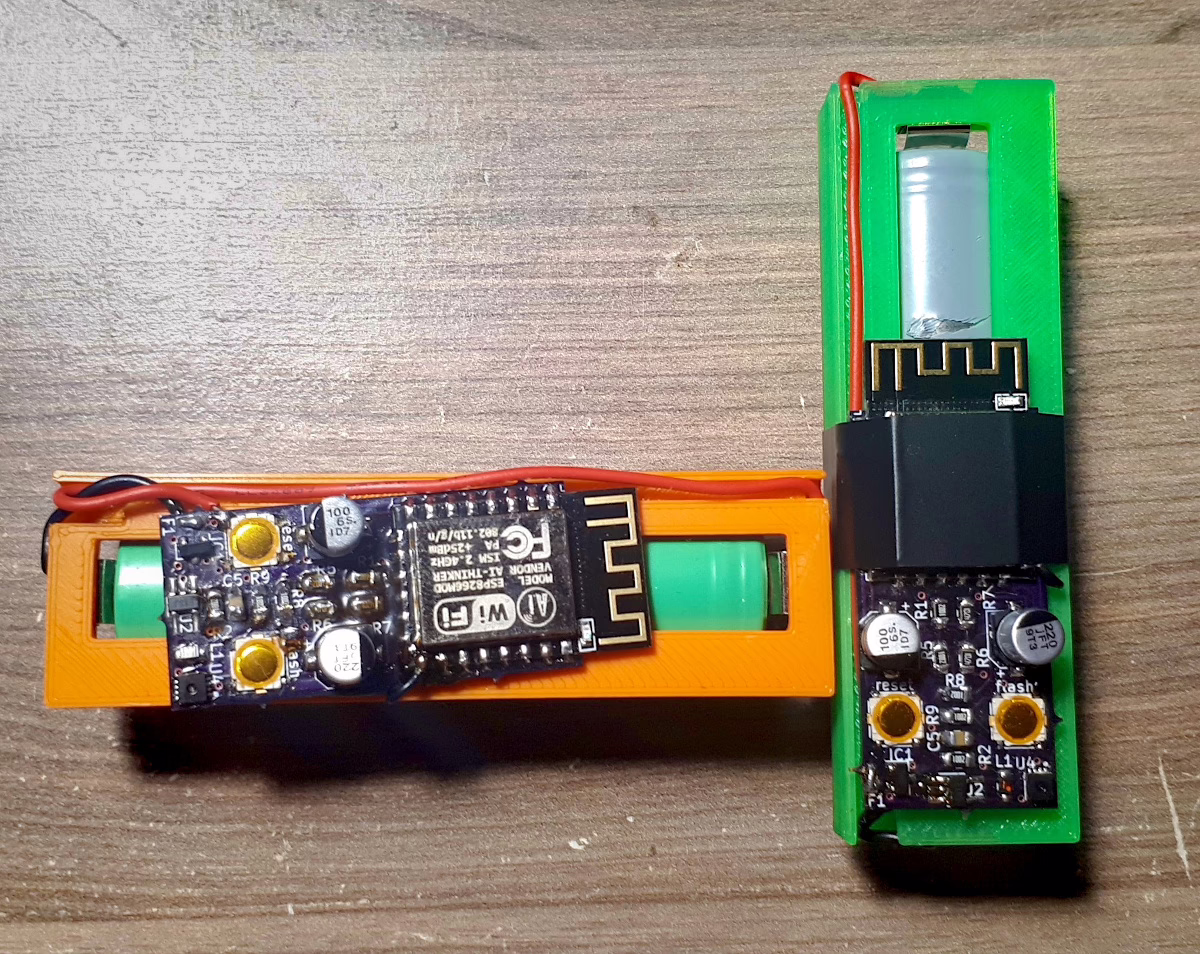

Josef Halíček sdílel na facebooku vlastní projekt s Wi-Fi modulem ESP12E (alternativně ESP12F) obsahující ESP8266 a čidlem teploty a vlhkosti SHT30.

Celé zařízení je napájeno z akumulátoru 18650 a je navrženo jako low-power pro co možná nejdelší životnost.

Deska obsahuje kromě čidla a Wi-Fi modulu i monitor napájení STM1061 s vlastní spotřebou pouhých 0.9 uA. Josef použil i buck regulátor, který napájí samotnou desku z akumulátoru. Vlastní spotřeba je pouhých 45 uA, ve vypnutém stavu pak 0.1 uA.

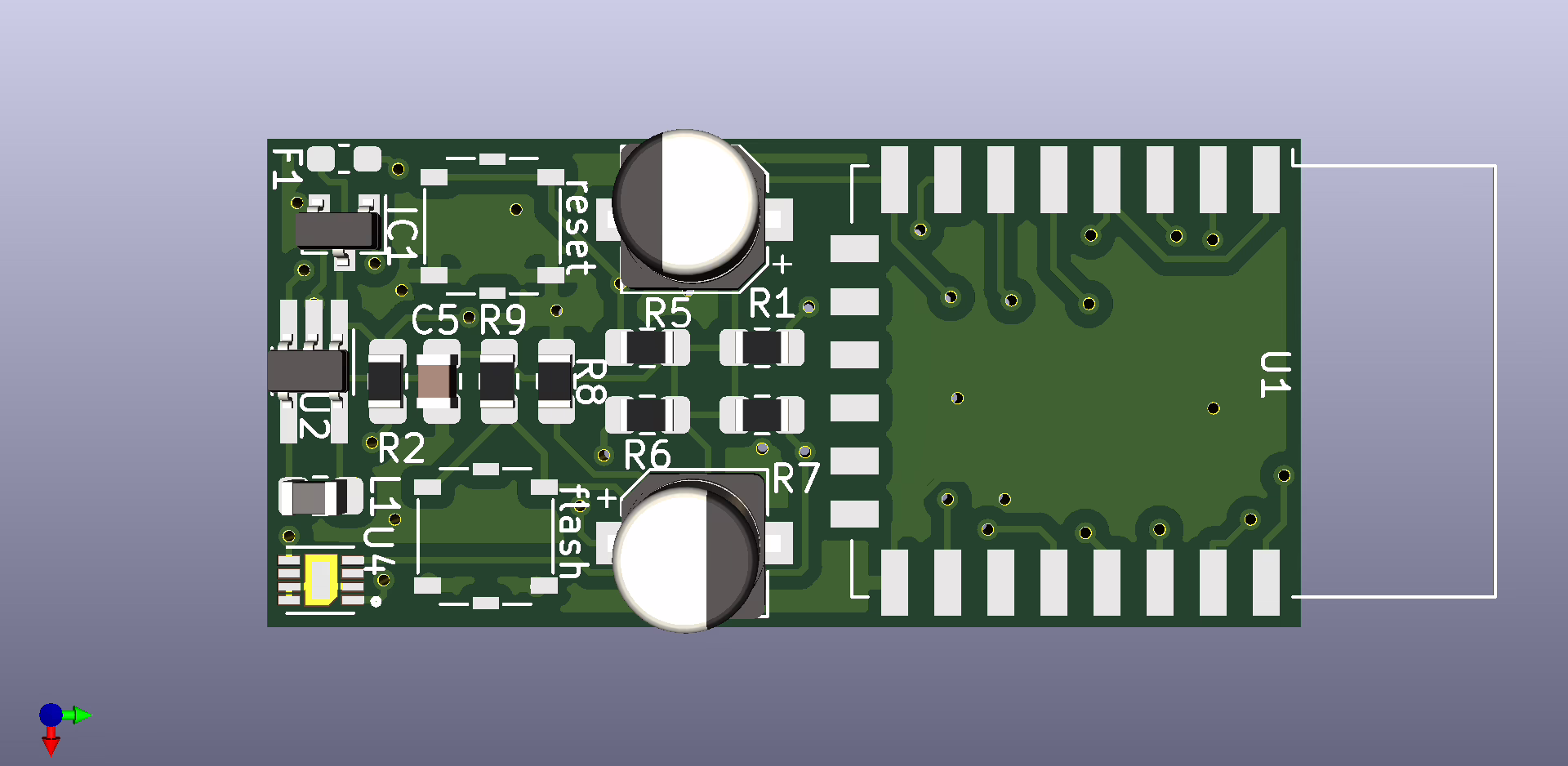

Na svém github zvěřejnil všechny potřebné informace o desce i výrobní podklady (gbr, gerber). Velikost desky je 47×19 mm.

Github: https://github.com/halicek/esp8266-temp-sensor

Facebook: https://www.facebook.com/groups/314882968719726/permalink/1012932268914789/

Poznámka redakce:

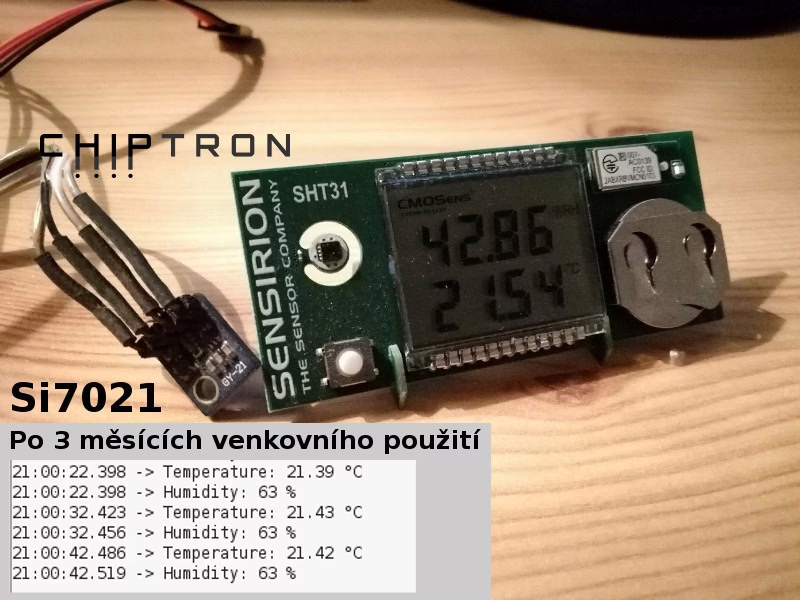

U další verze této zajímavé desky bych zvolil téměř kompletní oddělení čidla od plošného spoje. Tak jak to má například vývojová deska Sensirion níže.
