Dlouho jsem hledal konektor, který se často používá na vývojových deskách Arduino a jejich rozšiřujících deskách.
Najít ale kvalitní prodlouženou THT dutinkovou lištu za „normální peníze“ není vůbec jednoduché. Vyzkoušel jsem jich několik a nakonec mohu říct, že jsem konečně našel.
Zároveň v tomto článku najdete i porovnání kvalitních s těmi méně kvalitními.
K čemu je prodloužená dutinková lišta?
U všech projektů, kde máte možnost skládat různé rozšiřující desky na sebe a kromě zmíněného Arduino, je to například i vývojová platforma BigClown.
THT dutinkovou lištu použiju mimo jiné i pro svůj projekt Wi-Fi modulu pro IoT platformu BigClown.
A jaké tedy prodloužené dutinkové lišty můžete najít?
Kvalitní, nekvalitní a pak kompromis.
Mezi ty kvalitní patří konektory od renomovaných distributorů jako je Adafruit nebo Sparkfun. [Dále jen Sparkfun]
Pak se můžete podívat aliexpress a ebay a tam také najdete prodloužené dutinkové lišty.
Ale všichni nabízí ty samé typy. Piny jsou z velmi tenkého a velmi špatně pokovaného kovu. [Dále jen Ebay]
Ale i na ebay můžete narazit na dobrého prodejce prodávající kvalitnější součástky. [Dále jen Kvalitní ebay]
Porovnání:

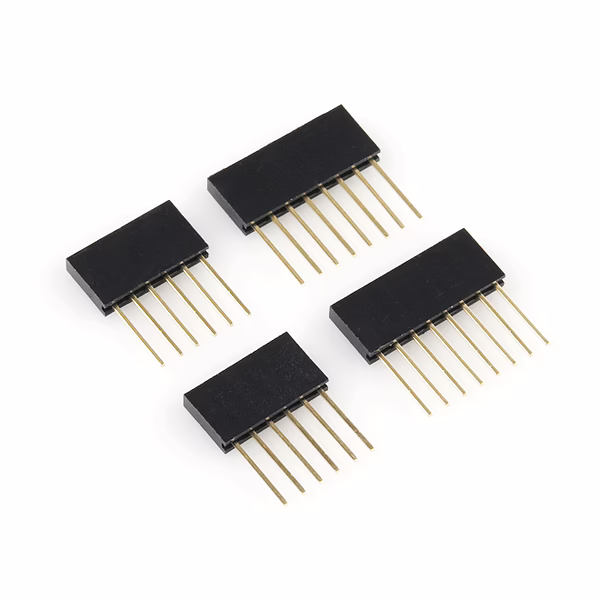

[Sparkfun] Rozměry pinu klasické pinové lišty, kterou koupíte např. na farnell.com
0.63 x 0.63 mm

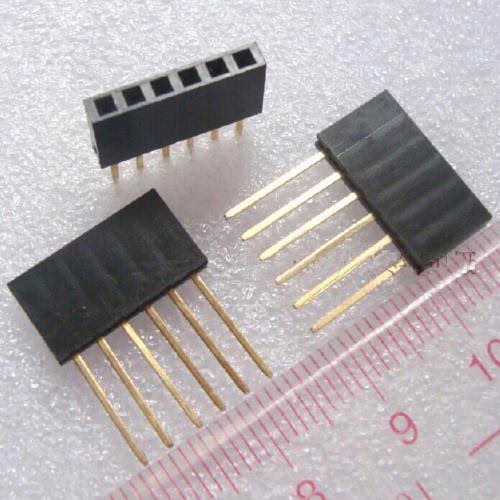

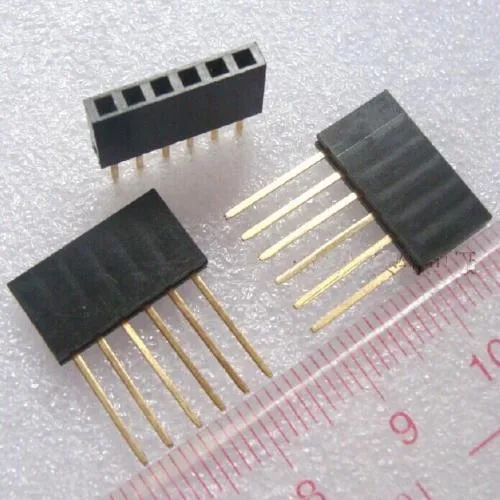

[Ebay] Rozměry pinu z levné čínské prodloužené dutinkové lišty
0.65 x 0.38
Pin, kromě nekvalitního pokovení, je téměř o polovinu tenčí než obvykle koupený. To je samozřejmě znát na velmi nízké mechanické odolnosti a špatné pokovení zase přispívá k vyššímu odporu – u zařízení se vám může stát, že úbytek napětí vlivem vyššího tekoucího proudu bude tak velký, že se vám třeba čip resetuje.

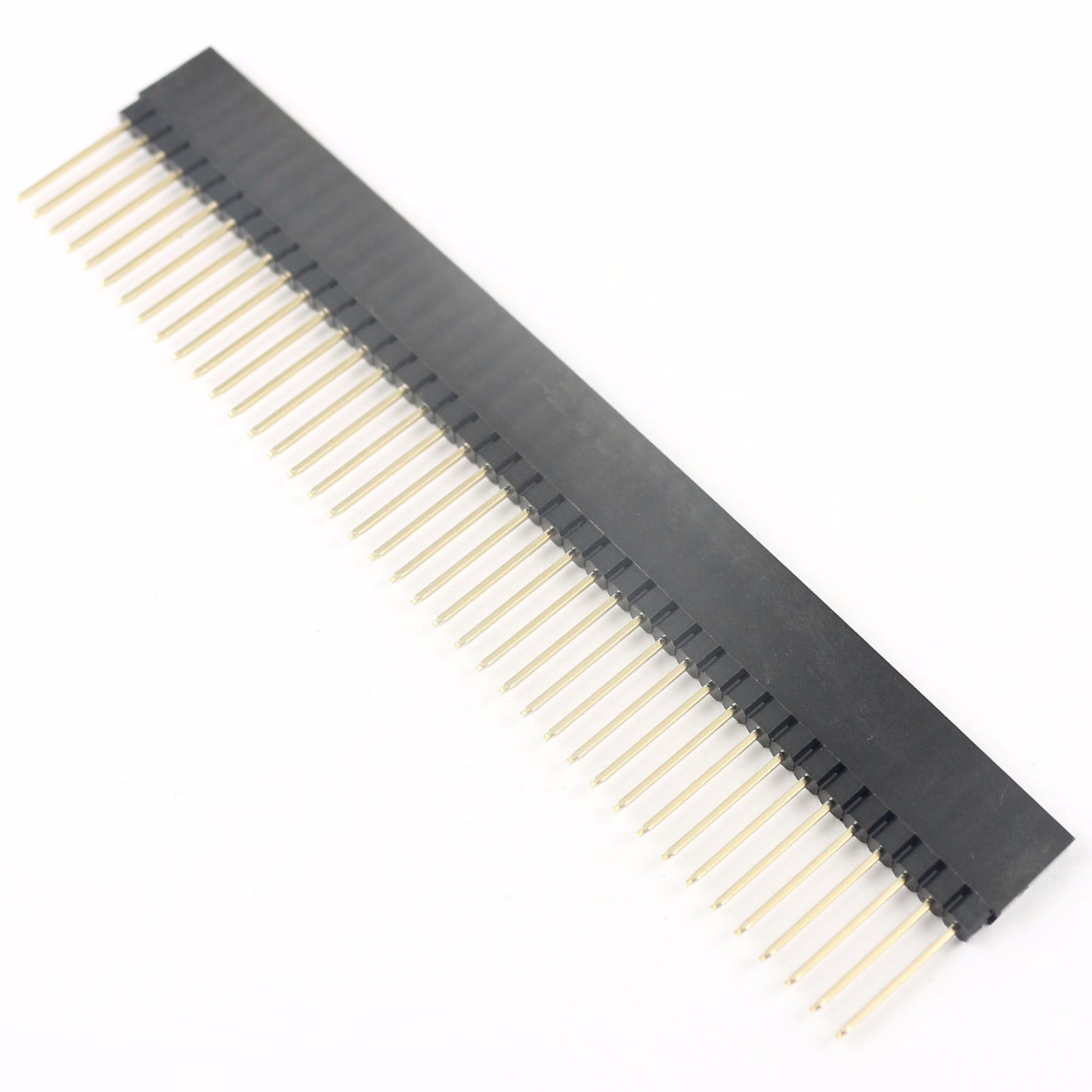

[Kvalitní ebay] Rozměry pinu z kvalitnější čínské prodloužené dutinkové lišty
0.65 x 0.55 mm.
To už jsou velmi podobné rozměry s prvním jmenovaným.
Cena za pin:
Sparkfun: 28 pinů, cena 1.5 USD (35 Kč). Cena za pin 1.25 Kč.
Adafruit: 44 pinů, cena 1.95 USD (46 Kč). Cena za pin 1.05 Kč.
Ebay: 80 pinů, cena 1 USD (24 Kč). Cena za pin 0.30 Kč.
Kvalitní ebay: 400 pinů, cena 8 USD. Cena za pin 0.47 Kč.
Reálné detailní fotografie:

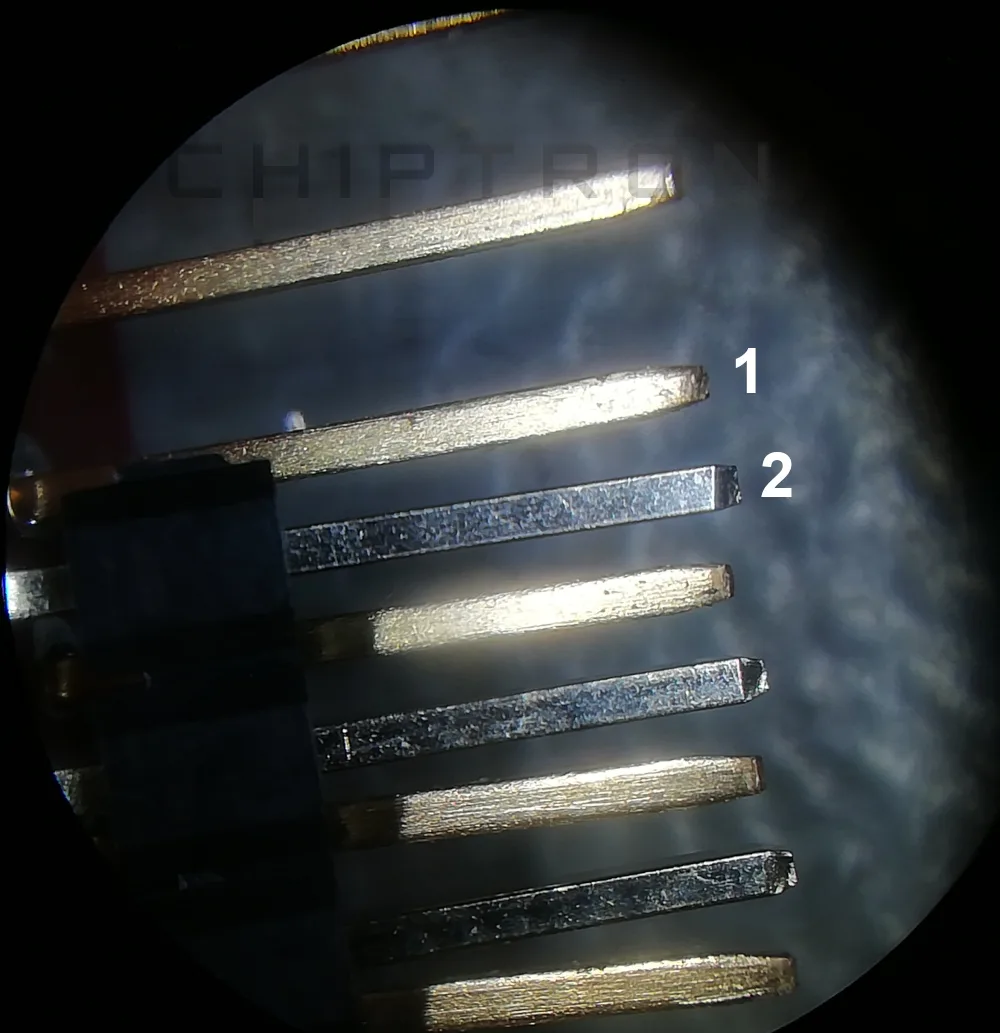

Sparkfun [2] vs Ebay [1]

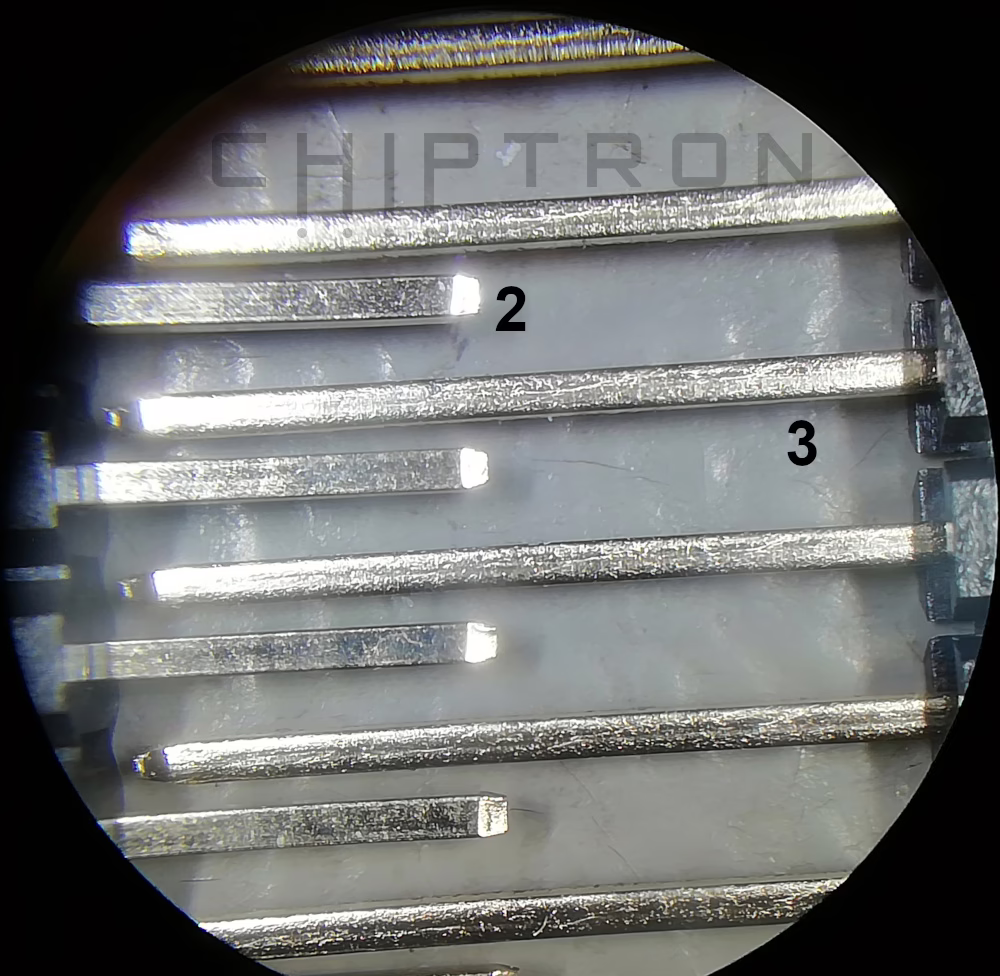

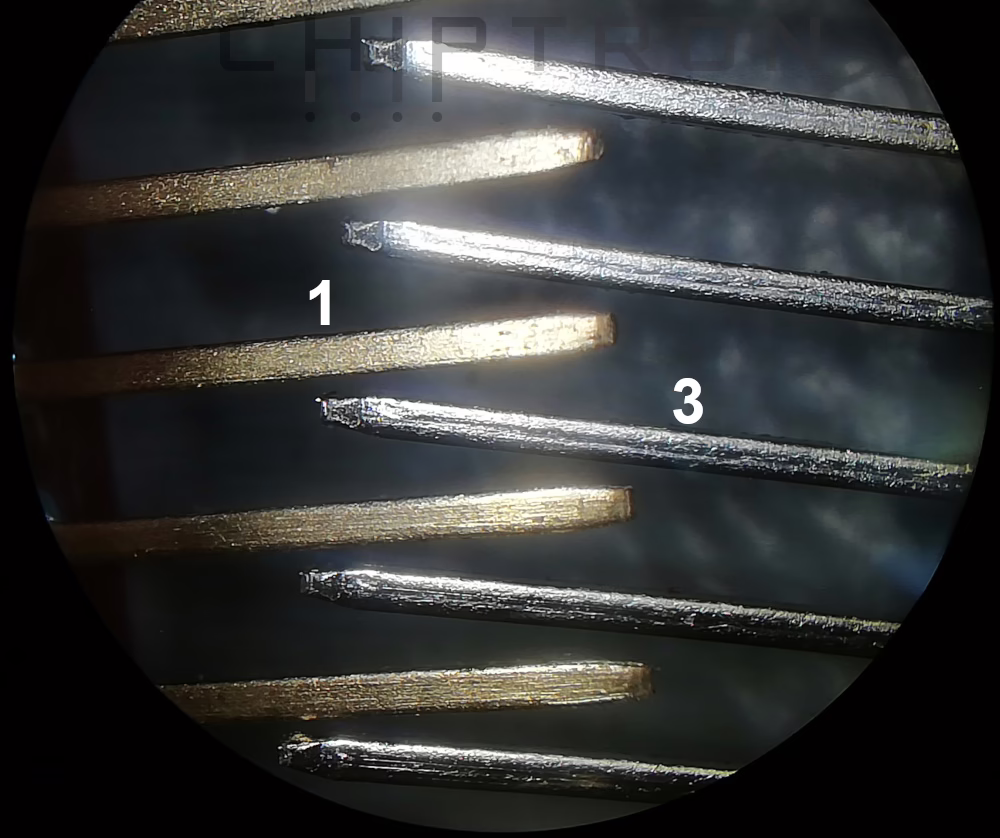

Ebay [1] vs. Kvalitní ebay [3]
Sparkfun [2] vs. Kvalitní ebay [3]

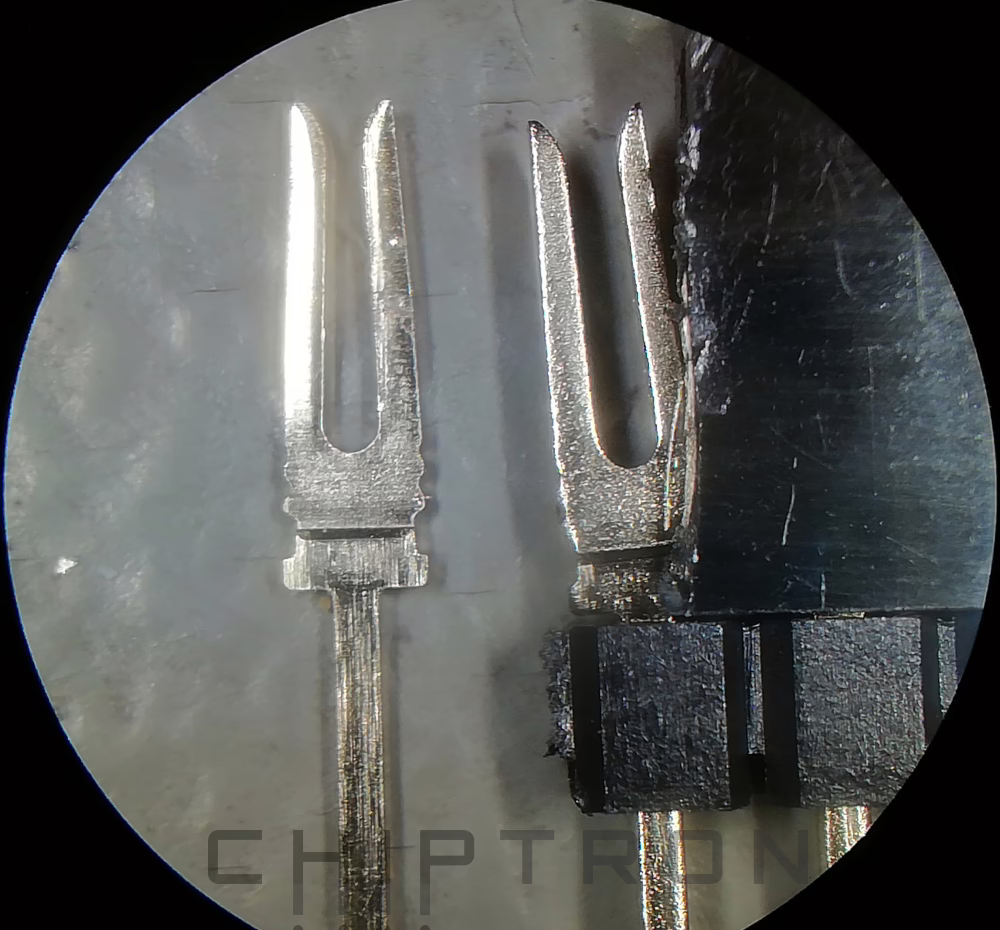

Jak to vypadá uvnitř kvalitní ebay
Prodejce nabízí více verzí
10ks, 8 pin
5ks, 2×32 pin
5ks, 2×20 pin
100ks, 6 pin
