Jak jsem hledal vhodný modul na ali, ale našel jsem úplně jiné, které nutně taky potřebuju.

Potřebuju jednoduchý modul – USB-C konektor (šlo by i bez něj), na desce nabíjecí čip pro LiPol baterku a k tomu výstupní step-down (nebo LDO) s napětí 3.3V a proudem alespoň 200 mA. Než se pustím do vlastního vývoje, projel jsem aliexpress – ten mi samozřejmě nabídl kromě toho co hledám, i jiné moduly… které fakt opravdu potřebuju taky.

Upozornění: ani jeden z těchto modulů jsem nevyzkoušel, parametry zde uvedené jsou ze stránek produktu. Myslete na to, že „papír“ snese všechno a maximální limity proudu a napětí bych, v rámci bezpečnosti, snížil na 2/3 uvedené hodnoty.

Modul s nabíjecím obvodem a snižujícím měničem na 3/3.3V

Prvním modulem je ten, který jsem opravdu hledal. Jestli bude stačit výstupní proud 250 mA zatím nevím, protože by obvod měl být použitý v autíčku na ovládání, které je napájeno ze dvou AA baterií a nevím, kolik si takové autíčko na dálkové ovládání může vzít.

Výhodou tohoto modulu je právě kombinace nabíjecího čipu pro LiPol a zároveň i snižující měnič na 3V nebo 3.3V – dle vybrané varianty. Pro ESP32 nebo ESP8266 je výstupní proud nedostatečný, ale své uplatnění by mohl modul najít v jiných projektech.

Vlastní spotřeba modulu je údajně pouze 2 uA.

Odkaz na produkt: https://www.aliexpress.us/item/3256804989179521.html
Cena 6.03 USD / 5 kusů (cena se může lišit)

Modul zvyšujícího napětí ze 4.2V (LiPol) na 5V/2A s integrovanou nabíječkou

Modul, který by se mi dle aliexpress mohl líbit, je zvyšující měnič z jedné LiPol baterky na 5V. Spotřeba celého modulu je pouze 50 uA, výstup se aktivuje po stisknutí tlačítka. Dvojitým stiknutím se výstup deaktivuje. Spotřeba musí být vyšší než 50 mA, v opačném případě se výstup po 30s deaktivuje.

Odkaz na produkt: https://www.aliexpress.com/item/1005008401840216.html
Cena 5.46 USD / 5 kusů (cena se může lišit)

Zvyšující měnič na 5/8/9/12V (nastavitelné)

Zvyšující měnič se vstupním napětím od z 2.5V až do VOUT, kde VOUT může být 5 nebo 8 nebo 9 nebo 12V. Volba napětí závisí na rezistorech A a B, kterými se řídí výstupní napětí. Výstupní výkon je max 5W pro 5V výstup a nižší pro vyšší napětí. 8V / 0.5A, 9V / 0.45A a nakonec 12V / 0.3A (při vstupu 3.7V). Při připojeném 5V vstupním napětí může být výstupní proud vyšší – až 12V / 0.5A.

Odkaz na produkt: https://www.aliexpress.com/item/1005007063338580.html
Cena 1.77 USD / 5 kusů (cena se může lišit)

Snižující měnič z vyššího vstupního napětí na 3.3/3.7/5/6/7.5/9/12V a proudem až 2.5A

Čím je tento zajímavý – alespoň pro mě – je vysoké vstupní napětí – až 27V. To se hodí například pro snížení napětí na (například) 5V pro napájení řídících desek jako jsou Arduino Uno či Raspberry Pi nebo s výstupním napětí 3.3V pro napájení desek s ESP32, ESP8266.

Maximální výstupní proud je údajně 2.5A, špičkově až 3.5A.

Odkaz na produkt: https://www.aliexpress.us/item/3256805440319493.html
Cena 1.73 USD / 1 kus (cena se může lišit)

Snižující měnič s dvěmi výstupy 3.3/5V nebo 5/12V

Dalším, velmi zajímavým modulem, je tento. Z jednoho vstupního napětí se vytváří dvě výstupní napětí – v základním nastavení 3.3/5V nebo 5/12V ale je možné jej, pomocí rezistoru, nastavit na jinou hodnotu.

Rozsah vstupního napětí je velmi široký – od 7 do 30V. Maximální výstupní proud může být až 1A (pro 3.3V a 5V) a 0.5A pro 12V výstup. Vlastní spotřeba modulu je přibližně 1mA.

Odkaz na produkt: https://www.aliexpress.com/item/1005003134955882.html
Cena 2.36 USD / 1 kus (cena se může lišit)

Sdílejte článek:
Ukaž světu,
že jsi Maker!
Koupit tričko
Kafe pro Chiptrona
Dodej energii dalšímu článku

Související články

Jak během pár večerů proměnit mnoho let obsahu v moderní, živý web? Je WordPress vhodná volba? Co je potřeba si ohlídat? V tomto článku o redesignu Chiptron.cz najdete konkrétní postupy, jak se řešila migrace i jak nám pomohla AI.

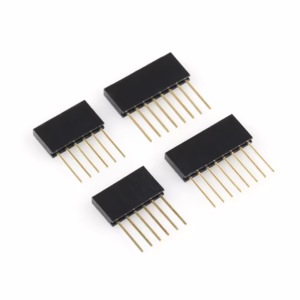

Dlouho jsem hledal konektor, který se často používá na vývojových deskách Arduino a jejich rozšiřujících deskách.
