Jak jsem oživil mrtvý regulovatelný zdroj RIDEN RD6006 a nahrál nejnovější alternativní FW. Funguje i na modely RD6006P, RD6012 a RD6018.

Dostal se mi do rukou „mrtvý“ regulovatelný zdroj RIDEN RD6006. Po zapnutí se neprojevoval žádnými známkami života. Jal jsem se ho tedy oživit a tady dávám návod pro ostatní. Navíc jsem nahrál alternativní firmware, který má několik předností oproti tomu oficiálnímu.

Diagnostika mrtvého zdroje

Nejprve se podíváme na to, jakým způsobem je zdroj nefunkční – tady je pár tipů:

• zkontrolujte, zda je připojený napájecí kabel,
• ověřte napětí na napájecím adaptéru (multimetrem nebo voltmetrem),
• proveďte kontrolu pojistky ve zdroji (vytáhněte ji bez připojeného adaptéru a změřte multimetrem přepnutým na měření odporu – hodnota by měla být „zkrat“).

Pokud naměříte megaohmy, pojistka zareagovala a zničila se – buď z důvodu velkého proudu na výstupu zdroje, nebo kvůli poškození některé části zdroje.
Po výměně pojistky zapněte zdroj bez zátěže na výstupu. Pokud se pojistka opět zničí, je zdroj vážně poškozen.

Pokud před připojením napájení do zdroje držíte tlačítko Enter, zdroj se přepne do bootloader režimu a zobrazí aktuální verzi firmware.
Pokud se zobrazí „V-.–“, znamená to, že byla paměť poškozena – například předchozím nahráním špatného firmware. A právě to teď opravíme.

Alternativní Firmware UniSoft

O možnosti nainstalovat alternativní Firmware jsem se rozepsal už před pěti lety.

Od té doby tento alternativní Firmware UniSoft urazil pořádný kus cesty. Oproti oficiálnímu firmware nabízí několik významných výhod.

• vylepšená Wi-Fi komunikace,
• stabilnější remote control (na rozdíl od originálního FW nejsou během vzdálené komunikace blokována tlačítka na zdroji),
• podpora Modbus komunikace,
• vylepšené ochrany (OVP, OCP aj.),
• rozšířená paleta obrazovek.

Alternativní firmware UniSoft podporuje zdroje RD6006, RD6006P, RD6012 a RD6018. Rozdíly mezi nimi jsem popsal v tomto článku.

Nejnovější model RD6012H (zdroj umí jak snižovat výstupní napětí, tak i zvyšovat – oproti vstupnímu napětí) zatím není podporovaný.

👉 Nejnovější FW https://www.eevblog.com/forum/testgear/ruideng-riden-rd6006-dc-power-supply/1375/
strana 56, soubor RDFlasher_v1p.zip

Riden Flashtool

K instalaci nového firmware (ať už originální nebo alternativní) je potřeba python script. Riden Flashtool zajišťuje bezproblémové nahrání BIN souboru – firmware.

👉 Tool pro nahrání firmware (python) https://github.com/tjko/riden-flashtool

Nahrání firmware

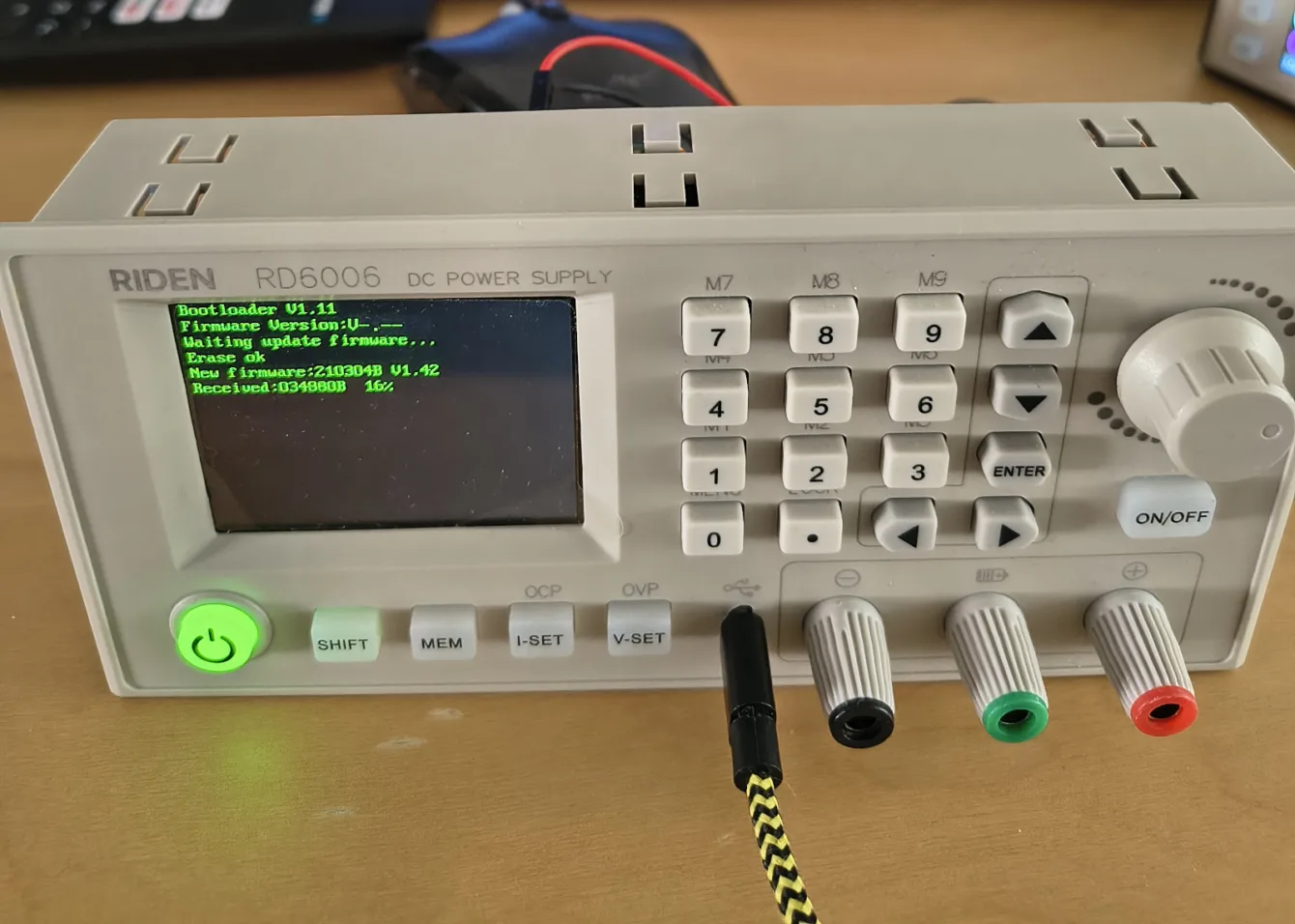

1) Při zapnutí napájení držte tlačítko Enter, zdroj se automaticky spustí v Bootloader režimu. Vypíše aktuální FW a čeká na nahrání BIN souboru z počítače.

2) Připojíte microUSB do regulovatelného zdroje RIDEN a pak do počítače (já mám linux, OS Ubuntu).

3) Pro nahrání firmware do zdroje RIDEN potřebujete mít na počítači nainstalovaný Python3 a balík pyserial.

pip3 install pyserial

Pro OS Windows by měl stačit jen „pip install pyserial“. Instalaci spusťte v CMD (ne v PowerShellu)

4) Vyhledáte připojené USB

ls /dev/ttyUSB*

nebo ve Správce zařízení (Device Manager) pro OS Windows

5) Poté, co zjistíte adresu USB, zapíšete tento příkaz

python3 ./flash-rd.py /dev/ttyUSB0 ./RD60062_V1.42.1p.bin

python3 NázevPythonSouboru adresaUSB BINsoubor

Pro OS Windows bude příkaz vypadat následovně

python flash-rd.py COM4 C:\Users\jmeno\Stažené\RD60062_V1.42.1p.bin

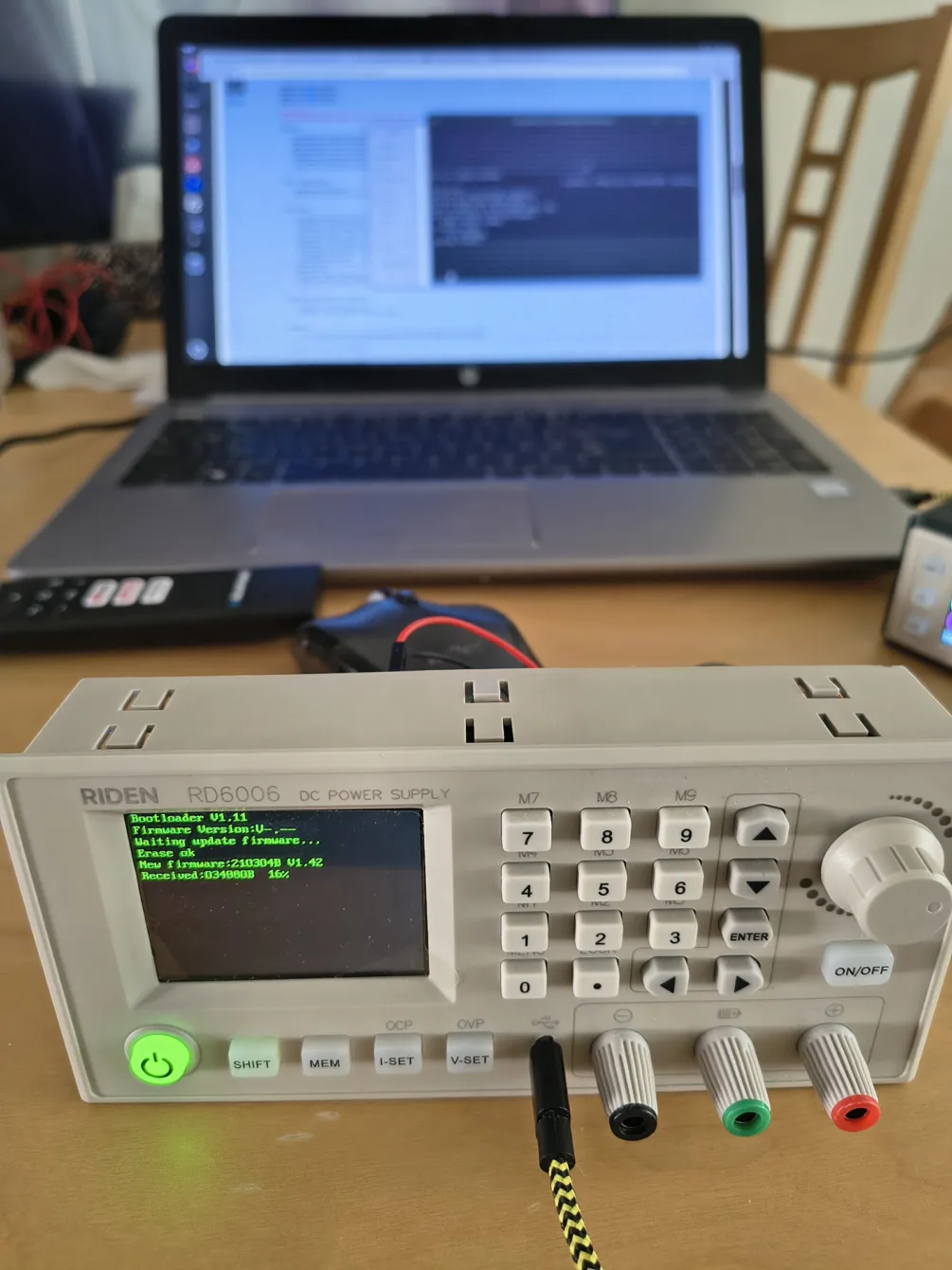

Tím začne nahrávání firmware do regulovatelného zdroje RIDEN RD6006. V ZIP balíku jsou alternativní FW i pro další zdroje – 6006P, 6012, 6018. Rozdíly mezi nimi jsem sepsal tady.

I u nich můžete nahrát alternativní FW úplně stejným způsobem.
