Jednoduchá deska pro programování HT-CT62 – LoRa modulu s ESP32-C3 pro Meshtastic

Při experimentování s malým ale všestranným modulem HT-CT62 jsem zjistil, že programování tohoto modulu není žádná sranda, pokud na něj nemáte nějaký speciální programovací modul. Proč? Protože je to jenom „známka“ bez možnosti přepnutí do bootloader.

A tak jsem vytvořil primitivní plošný spoj, který se třeba bude hodit i vám.

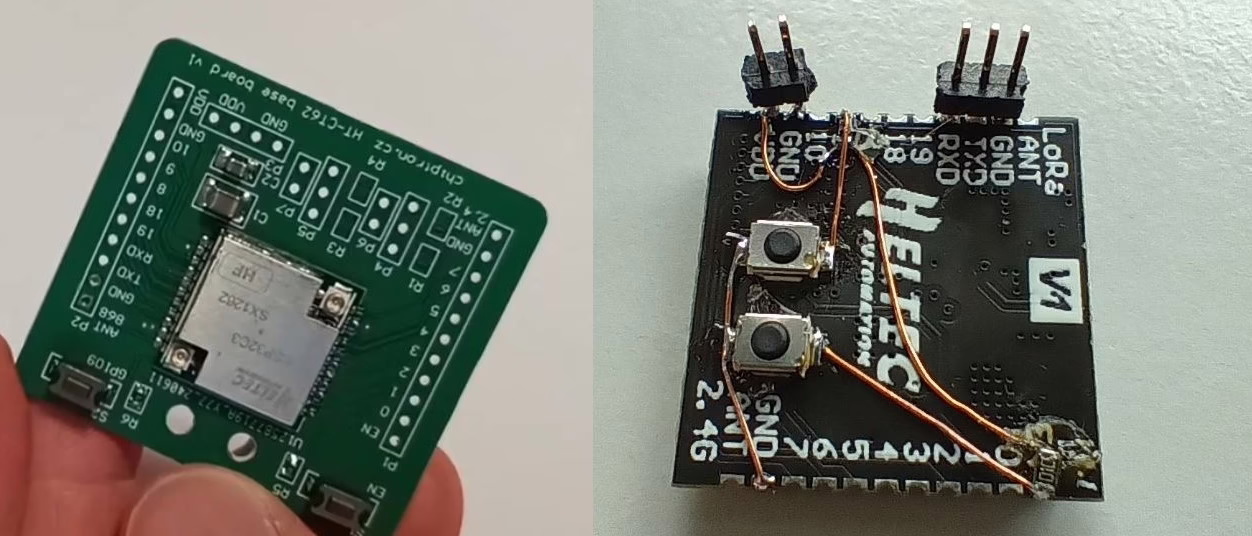

Možná si vzpomínáte na „projekt“ Meshmobil. Chytrému telefonu jsem přilepil „na záda“ další krabičku právě s tímto modulem HT-CT62. A programování bylo trochu peklo – přilepit dvě tlačítka, přidat pull-up rezistory… no žádná sranda.

Co je meshtastic? Odkaz.

A tak během hodinky vznikla deska, která má prostor pro zapájení Heltec HT- CT62 (laskakit). A nejen to, přidal jsem tam potřebné pull-up rezistory a tlačítka pro pohodlné přepnutí ESP32-C3 do bootloader režimu a naprogramování přes webový flasher meshtastic. Modul pak jednoduše naprogramoujete třeba tímto převodníkem (3.3V!) https://www.laskakit.cz/laskakit-ch9102-programmer-usb-c–microusb–uart/.

A to není všechno, kromě vyvedených všech pinů na hřebínky, může být deska osazena dvěma děliči napětí – jeden může být například připojen pro měření baterie, druhý pro měření solárního panelu – využití je vlastně na vás.

Modul HT-CT62 potřebuje 3.3V, deska samotná neřeší napájení! To si vyřešíte externě pomocí nějakého modulu – třeba step-down/snižující měnič pro LiPolky nebo buck-boost pro LiFePo4 baterie.

Výstup 3.3V pak připojíte na hřebínek označený jako VDD.

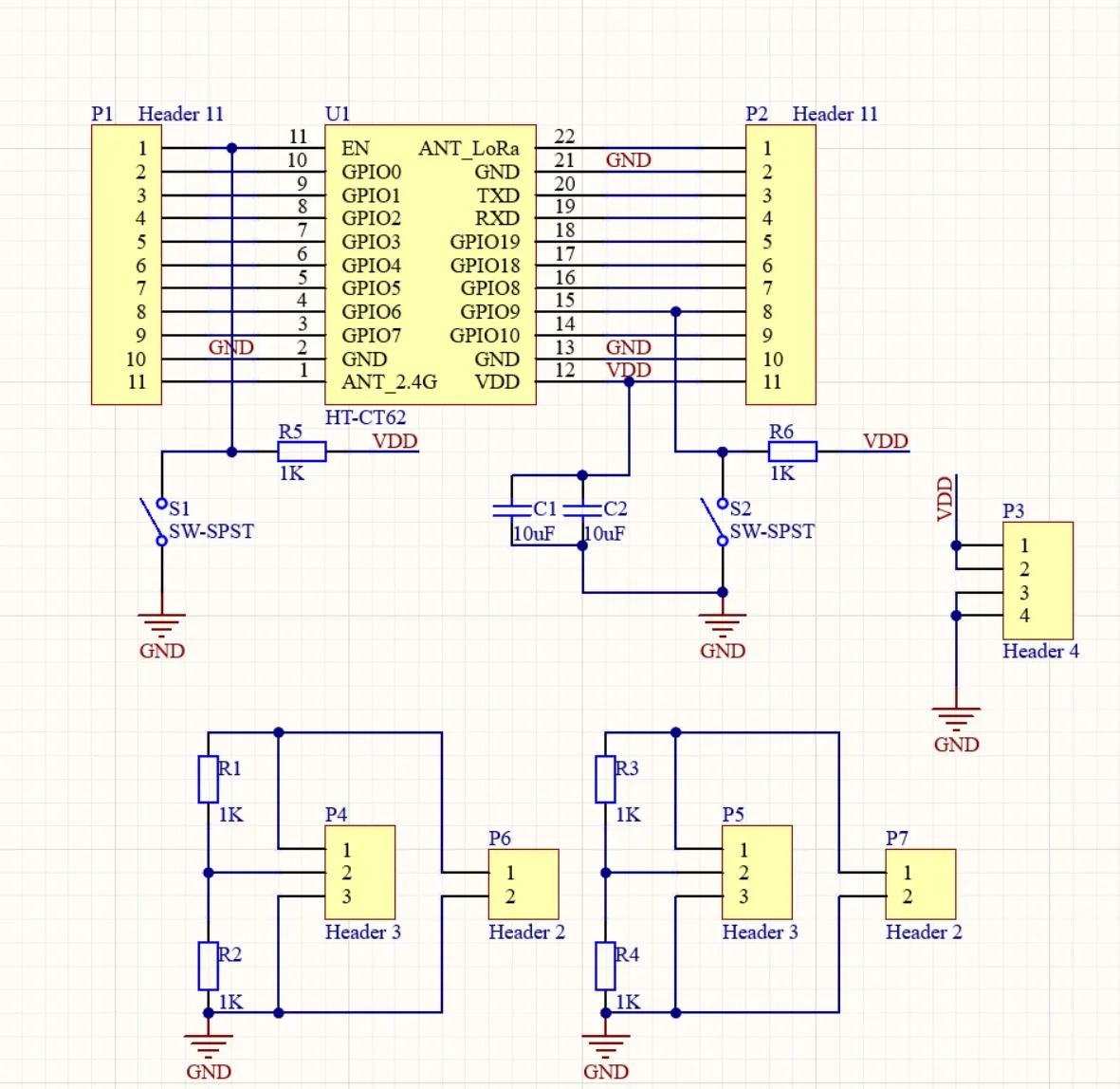

Níže je schéma této desky a jak sami můžete vidět, je opravdu jednoduchá a není problém jí ani zapájet.

Pokud máte zájem o tuto neosazenou desku, napište mi – ještě jich pár mám. chiptron(zavináč)chiptron.cz
