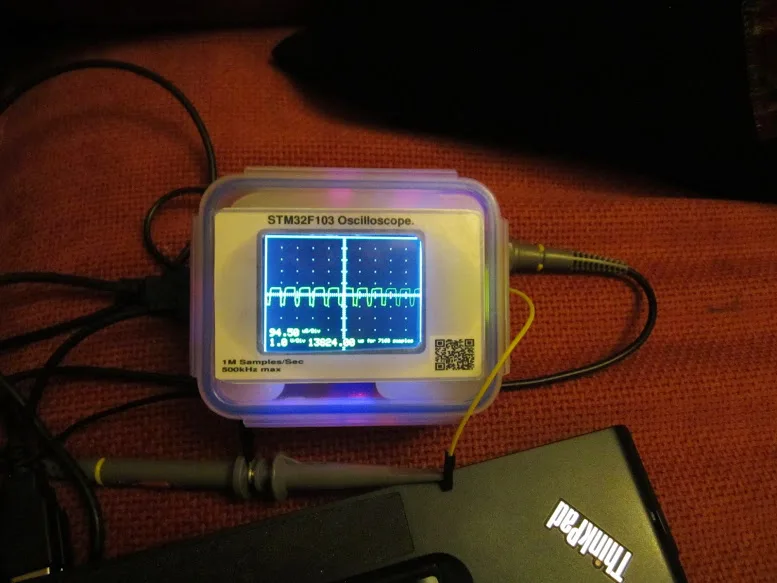

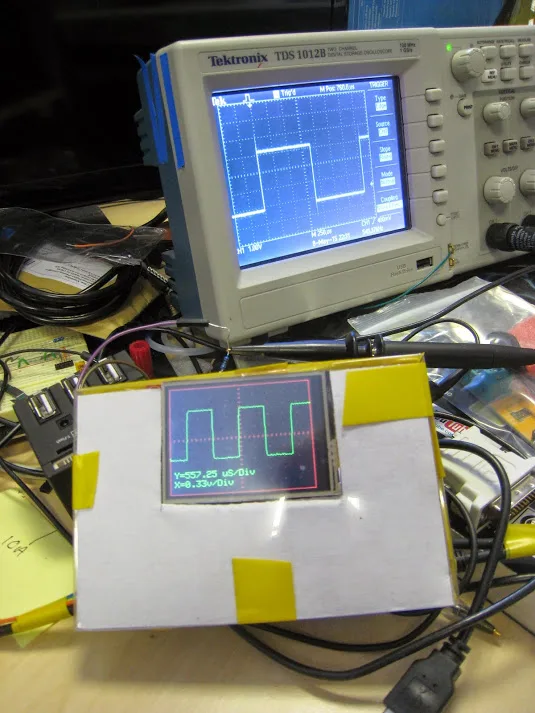

Jednoduchý osciloskop s STM32F103 naprogramovaný v Arduino IDE

Dnešní novinka vám ukáže zajímavý projekt téměř kapesního „osciloskopu“ poháněným vývojovou deskou BluePill s mikrokontrolérem STM32F103 také zvaným Minimum System Development Board for STM32.

Už jsme zde ukázal několik takových „ukazovátek průběhů“ – Arduino FIO (ATmega328) s LCD (128x64px) nebo Miniscope v2 v několika variantách zobrazující průbeh na počítači.

Tento projekt kombinuje oba výše zmíněné projekty.

Srdcem „osciloskopu“ je mikrokontrolér z rodiny STM32 – STM32F103 na vývojové desce BluePill.

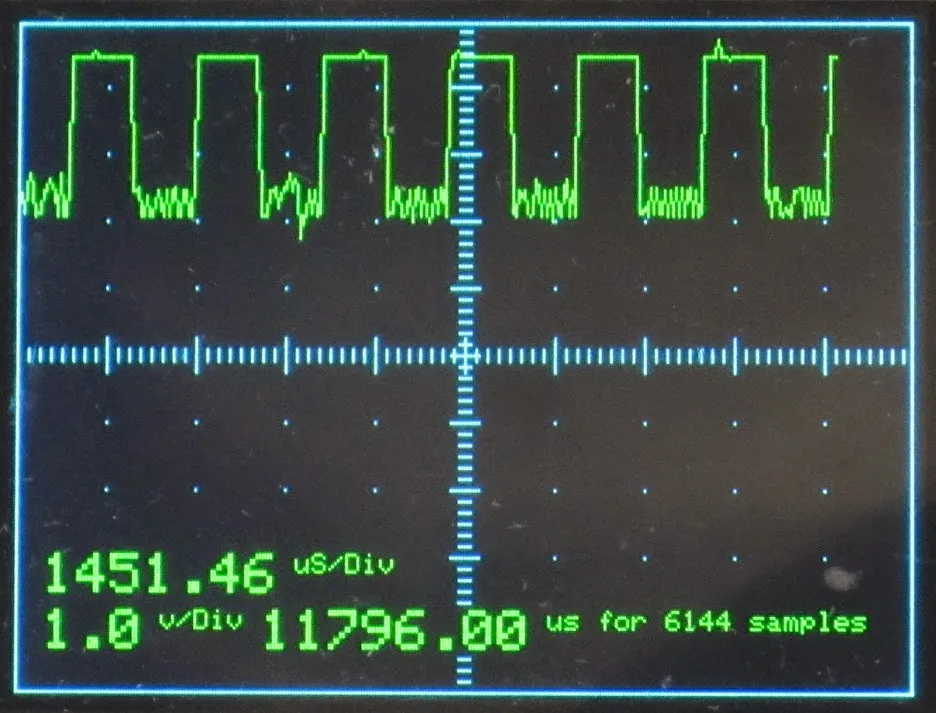

Průběh je zobrazován na LCD s řadičem ILI9341 (2.4“ TFT 240×320 px).

Frekvence ADC převodníku je 1MHz, teoreticky tedy můžete měřit frekvenci až 500 KHz.

Výsledky z osciloskopu nejsou nijak ohromující, nejsou zde žádné ochrany ani přizpůsobení, ale přezevšechno to je zajímavá konstrukce, která může fungovat jako výše zmíněné ukazovátko průběhů. Nic vám nebrání vytvořit analogovou část, vylepšit kód implementací podpory sychronního měření frekvence pomocí dvou ADC s kterou teoreticky můžete dostat vzorkovací frekvenci až na 2MHz.

Zapojení je tak jednoduché, že samotná konstrukce nemá ani schéma.

Vychytávkou tohoto osciloskopu je možnost vyčítat hodnoty z ADC měřeného průběhu skrze UART.

V programu jej musíte povolit „boolean serialOutput = false true;

Ovládání je jednoduché, v Serial monitoru (Arduino IDE) zadáte jednopísmené příkazy.

Příkaz „s“ vám vypíše celý buffer hodnot z ADC, které jednoduše zkopírujete např. do excelu a vytvoříte graf nebo použijete program GnuPlot, který je multiplatformní.

Mezi další příkazy patří:

t – snížení časové základy

T – zvýšení časové základny

z – Zoom Out

Z – Zoom In

r – posuň průběh doprava

l – posuň průběh doleva

Wiki stránku projektu naleznete zde: https://github.com/pingumacpenguin/STM32-O-Scope/wiki

Github projekt zde: https://github.com/pingumacpenguin/STM32-O-Scope

Sdílejte článek:

Související články

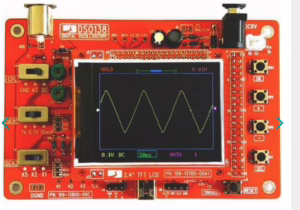

Osciloskopů, „ukazovátek“, můžete koupit hned několik typů za pár stovek korun.

V návaznosti na mou LinuxDays 2017 přednášku bych zde rád zmínil několik velmi levných desek, které obsahují mikrokontrolér STM32 a stojí doslova pár desetinkorun – do (bez pošty).

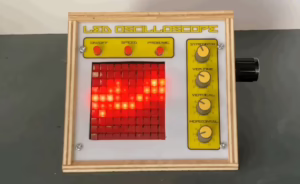

Na téma „Jak si doma postavit osciloskop“ jsem už sepsal několik článků.

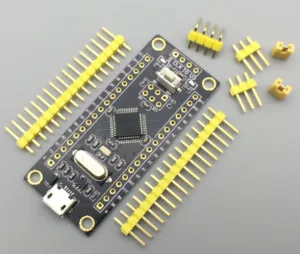

Vývojová deska Minimum System Development board with STM32 (nebo také nazvaná jako BluePill či BlackPill) je tak populární, stejně jako původní mikrokontrolér STM32F103C8T6, že se objevil další klon(?) tohoto „mainstream“ mikrokontroléru.
